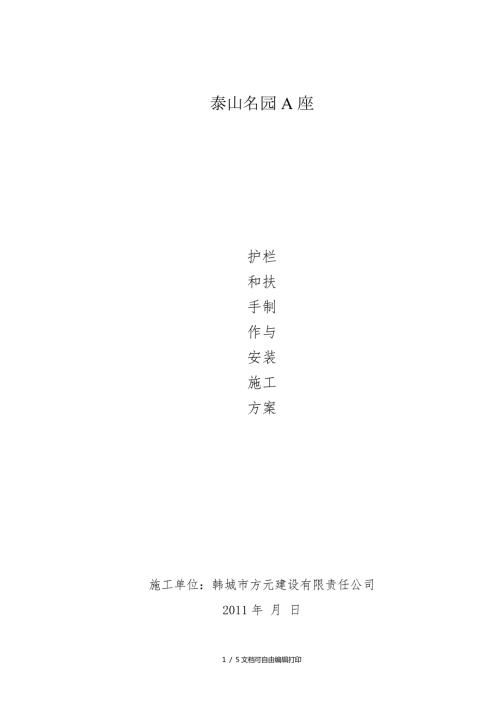

1、泰山名园A座护栏和扶手制作与安装施工方案施工单位：韩城市方元建设有限责任公司2011年 月 日护栏和扶手制作与安装施工方案一、 编制依据：1、泰山名园A座 施工图。 2、根据护栏和扶手制作安装技术规程进行编制。3、现行建筑施工规范相关规定。4、根据我公司的施工经验进行编制。二、编制说明 依据施工图纸，施工规范为原则的基础上，针对工程的实际情况编制施工方案，合理安排施工，确保工程的质量及进度。 三、施工准备1.熟悉施工图纸，作好施工准备。2.扶手材料：扶手连接楼梯安全性能的稳固构件，其材质影响到使用功能和栏杆的整体装饰效果，本工程使用的扶手材料主要是不锈钢圆管，规格63、51、32、22mm。3
2、金属栏杆或靠墙扶手的固定埋件安装完毕。四、施工工艺（一）工艺流程：找位与划线 弯头配制 连接预装 固定 整修（二）操作工艺1.定位根据设计图纸规定的位置、标高、坡度找位校正后，划出定位点，弹出扶手纵向中心线。按设计扶手构造，根据折弯位置、角度，划出折弯或割角线。在楼梯栏板和栏杆顶面，划出扶手直线段与弯头、折弯段的起点和终点的位置。2.弯头配制先做足尺大样的样板，并与现场划线核对后，在弯头料上按样板划线，制成雏型毛料（毛料尺寸一般大于设计尺寸约10mm）。按划线位置预装，与纵向直线扶手圆管周圈的端头连接紧密。3.连接预装切割完成的圆管扶手及弯头须经预拼装，预装不锈钢圆管扶手由下往上进行，先拼装
3、起步弯头及连接第一跑扶手的折弯弯头，再配上下折弯之间的直线扶手料，进行分段预拼，临时固定。4.扶手两端的固定不锈钢圆管扶手经预拼装完成，检查无问题时，再进行焊接、固定。栏杆的紧固点应该是不发生变形的牢固部位，如墙体、柱体或金属附加柱体等。对于墙体或结构柱体，可预先在主体结构上埋设铁件，然后将扶手与预埋件焊接或用螺栓连接；也可采用膨胀螺栓铆固铁件或用射钉打人连接件，再将扶手与连接件紧固。5.扶手的接长扶手应是通长的，如要接长时，可以拼接，但应不显接槎痕迹。金属扶手的接长均应采用焊接，焊接后，须将焊口处打磨修平而后抛光。6.立杆的连接焊接固定法安装不锈钢圆管立杆采用焊接固定法连接。根据设计构造，采
4、用临时固挂的方法后，按设计要求先找正位置，焊接点应受力均匀，焊接质量应满足设计及有关规范的要求。7.整修扶手折弯处如有不平顺，应用砂纸或磨光机锉平，找顺磨光，使其弯角处圆滑，坡角合适，弯曲自然、断面一致、平滑。五、质量要求1.护栏和扶手制作与安装所使用材料的材质、规格、数量应符合设计要求。2.护栏和扶手的造型、尺寸及安装位置应符合设计要求。3.护栏和扶手安装预埋件的数量、规格、位置、以及护栏与预埋件的连接节点应符合设计要求。4.护栏高度、栏杆间距、安装位置必须符合设计要求。护栏安装必须牢固。5.护栏和扶手转角弧度应符合设计要求，接缝应严密，表面应光滑，色泽应一致，不得有裂缝、变形及损坏现象。六、成品保护1.安装好的不锈钢管护栏应避免碰撞而损坏栏杆。2.禁止以护栏及扶手作为支架，不允许攀登护栏及扶手。七、安全措施1.安装前应设置简易防护栏杆，防止施工时意外摔伤。2.安装时应注意下面楼层的人员，适当时将梯井封好，以免坠物砸伤下面的作业人员。3.接拆电线应由专业电工进行作业，避免触电事故。4.焊接不锈钢管护栏时，应注意焊渣，防止焊渣飞溅伤人。韩城市方元建设有限责任公司2011年 月 日5 / 5文档可自由编辑打印
