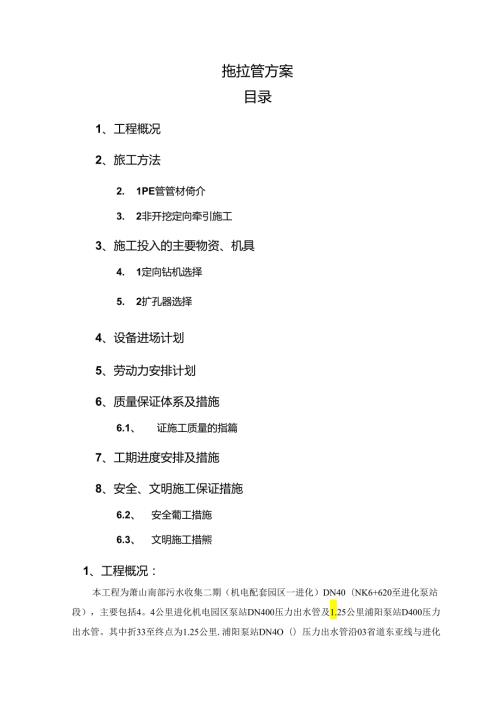

1、拖拉管方案目录1、工程概况2、旅工方法2. 1PE管管材倚介3. 2非开挖定向牵引施工3、施工投入的主要物资、机具4. 1定向钻机选择5. 2扩孔器选择4、设备进场计划5、劳动力安排计划6、质量保证体系及措施6.1、 证施工质量的指篇7、工期进度安排及措施8、安全、文明施工保证措施6.2、 安全葡工措施6.3、 文明施工措熊1、工程概况：本工程为萧山南部污水收集二期（机电配套园区一进化）DN40（NK6+620至进化泵站段），主要包括4。4公里进化机电园区泵站DN400压力出水管及1.25公里浦阳泵站D400压力出水管。其中折33至终点为1.25公里.浦阳泵站DN4O（）压力出水管沿03省道东
2、亚线与进化机电园区泵站出水管并行敷设，双管并行段长度约II公里.折38至终点增加DN500出水管，有：管并行，约300多米.其余压力出水管管径均为DN400,管材主要采用PE管，局部过路、过河采用钢管本工程主要包括7段拖拉管，1座倒虹管.11座井。检查井、阀门井均为钢筋睑井。2、施工方法：本工程拖拉管有7段，共1400多米长，长度较长，跨度较大，在施工范国中将多处遇到道路、房屋、河浜等建筑物.2.1、PE管管材何介：PE管的规格为PE1.OO,SDR17.I.OMPa,外径为450mm,壁厚为26.7mm。PE管管道之间采用热培连接，不同管材之间采用法兰连接，使用钢制特配件。PE材料因其防腐蚀
3、性好、流体阻力小、化学性能稳定等特性，具有广泛的应用范围。22、非开挖定向牵引，定向估牵引施工又称导向钻进施工，是非开挖敷设地下管线技术的一种，其主要工艺流程为：施工准备T导向孔他工T反拉扩孔、成孔一牵引管道T检查并施工f验收f清场.2。2。1、管道检查PE管抗外压能力强（能承受较大拉力）、柔韧性好（能较好地适应沉降，抗飕能力强）、单位质量轻（在牵引过程中可减小与孔壁的摩擦力），非常适合牵引施工。为确保工程质量，管道材料必须满足各项设计要求，主要有：管道内嬖光滑平整，管身没有裂缝，管口无破损、裂口或变形等缺陷：管道的端面应平整（与管的轴线垂直）,轴向不得有明显的若曲，管道插口外径、承口内径的尺
4、寸及圆度应满足要求；管材内压强度及刚度应满足设计要求：2。2.2、导向孔轨迹设计弧形导向孔轨迹（见图）由两部分组成：造斜段和直线段。造斜段是钻杆进入敷管深度的过渡段，直线段是管道穿越障碍物的敷设段,导向孔仇迹的形态取决于穿越起点（月点）、穿越终点（点）、敷管深度（）、造斜段曲率半径（R、应,等参数，其中R由钻杆最小曲率半径（制和敷管深度（八）决定，根据经的RmOOOd（d为钻杆直径，50E）：感由所敷管的弯曲半径决定.2.2。3、工作坑施工：每段牵引需要挖掘2个工作坑，即入口工作坑和出口工作坑，均采用机械挖掘、密扣钢板枕支护。入口工作坑用于检测钻杆的钻进角度和旋转扭动等工作状态，一般在钻机前面
5、61011处挖掘，尺寸为1,5m6m,挖深由地面渐变到预定深度。施工工序为：破除路面一打钢板桩支护一挖土清运余泥一工作坑围蔽，耍注意的是人工挖泥过程不耍损坏人行道下的管线.出口工作坑是何拖时提供排水管入洞的工作坑，其尺寸和施工方法与入口工作坑相同。2。2。4、骷进技术方案：导向钻机的主要部件有轮式钻机、操作系统、动力站、液压系统、钻头、钻杆等，按照安装使用规范进行安装。钻机运到现场后须先锚固梗定，并根据预先设计的钻机倾斜角进行调整,依电钻机动力将锚杆打入土中,使后支承和前底座锚与地层固结检定。钻杆轨迹的第一段是造斜段，控制钻杆的入射角度和钻头斜面的方向，缓慢给进而不旋转钻头，就能使钻头按设计的
6、造斜段钻进。钻头到达造斜段完成处后便进行排水管流水段（即月殖线段）的钻进：旋转钻头并提供给进力，钻头就能沿水平直线钻进。钻头上装有带信号发射功能的探测仪器在钻进过程中通过地面接收仪器接收探头发出的信号，经译码后便可获知钻头深度、顶角、工具面向角、探头温度等参数，根据所接收的数据调整钻头操作参数，使钻进按照流水线标高路线前进，到达出口工作坑后完成钻孔工序。钻进操作的注意事项1钻杆的上、下接头应对正边缓慢给进动力边慢转上扣不得拧得过紧。2、不允许使用弯曲和有伤的钻杆.3、钻进速度不宜过快，应根据地以条件合理调定给进力.4,造斜顶进时，每次顶进尺度控制在0,5m左右为好,曲线要缓。5、粘杆内不得进脏
7、物，以免堵塞钻头喷嘴.6、当机油压力报野指示灯亮时说明油压不正常，要进行检查。7、当机油堵塞报警指示灯亮时要更换机油滤芯。8、改变水泵排量时先摘开离合器，不得带速换档.9、在水泵较长时间不工作的情况下应将其变速箱挂空档，然后合上离合器,以保护分离轴承.10、按规范开动钻机后不要弓上用全负荷钻进，而应先进行试运转，待确定各部分运转正常后方可开始钻进。钻头位置监测钻机配有一手持步程跟踪式导向仪，用以确定钻头位置及各项数据，监测钻头是否偏离设计轨迹,在造斜段钻头每钻进IOcm就测一次钻头的位置，在平敷段则每隔20Cm监测一次.如果发现偏离轨道，就通过调整钻头斜面的方向进行纠偏，但纠偏不能太急（应该在
8、几根钻杆长度内完成纠偏）,也不要过度.2。2。5、回拉扩孔:钻头到达出口工作坑后钻进工作完成，但是孔径还没有达到敷设要求，因此需要采取多次扩径，直至扩孔到预定孔径.具体操作为：和卜钻头，在年杆尾端连接回扩头，开动钻机旋转、回拉扩头进行扩孔。回拉过程中须不断加接钻杆（始终保持钻杆不能没入孔洞中）,扩头回拉到达接驳坑后卸下的回扩头，再在出门工作坑的钻杆尾端接上大一号的回扩头，如此扩孔到预定孔径。在钻杆回拉扩孔过程中，需通过钻杆注入膨润土浆，以减少摩擦，降低回转扭矩和回拉阻力，同时膨涧土浆还有固壁、防止孔洞塌方和冷却钻头的作用.旋转回扩头切削下来的泥土与膨润土浆混合形成泥浆后流到出口工作坑的集浆坑里
9、实现了将士排出的目的.集浆坑里设泥浆泵，用以把泥浆抽到泥浆池.2。2。6、回拉敷设管道：成功扩孔到预定孔径后便可回拉敷设管道，在回拉前要进行管道的接连，即用热熔法将PE管连接成与成孔长度相当的管道之后，将管道与扩孔器相连，经回拉将管道牵引进孔洞内。PE管的焊接符要连接的两根管子保持水平状态，并消除其表面的杂物，将电热熔带及锁紧扣带放在管道连接部位并用夹钳把锁紧扣带扣紧，然后把热熔机与电热熔带相接，设定加热时间后后动热熔机（绿灯亮），当热熔机的红灯亮时电热焰过程完成.关掉电源，再一次用夹钳扣紧锁紧扣带并保持一定的冷却时间（约15min）,冷却后松开锁紧扣带.如此类推将管道焊接成需要敷设的长度，
10、为拖管做好准备。PE管道的加固回拉管道过程中要牵引的管线很长，为了保证在牵引过程中不会出现拉斯管和因泥浆排出不及时而压扁管的情况，在回拉前要作以下处理:利用PE比钢管内径小两档，在PE管外部用钢管进行护管。在钢套管外部绑上钢筋,技术处理如下：a.顺管外沿用4根6号钢筋紧抱管两端，管中央则用1根8号钢筋拉住管两端，在管外国每隔10m采用6号的钢筋环形抱住外沿的4根钢筋，确保掩管的整体性，防止断管。为了保证这5根纵向受力钢筋能够整体受力，将钢筋都焊接在封板上，8号钢筋与封板用玻璃胶封口，防止漏水b.分别在A、B点开挖一深坑，让泥浆自由流到坑里，并用泥浆泵抽出.2.2.7、PE管接头形式：对接熔化焊
11、接头：对接熔化焊接头适用于直径大于40m的管子，是PE材料最通用的连接形式，甚至PE膜材和板材也使用熔化压力焊拼接.在同样的密封和工作压力下，其具有良好的经济性。该接头由管材与同材质的管件熔合组成，与母材同材质、等强度，焊接形成的翻边具有良好的加强作用。但内翻边会减小管道的实际流通直径增大介质的流动阻力。对接熔化焊接头施工工艺（D清理管端；（2）将管了夹索在熔焊设备上，使用双面修整机具修整两个焊接接头端面；（3）取出修整机具，通过推进港使两管端相接触，检查两表面的一致性，严格保证管端正确对中：（4）在两端面之间插入210*C的加热板，以指定压力推进管子，聘管端压紧在加热板上，在两管端周围形成一
12、致的熔化束（环状凸起）：（5） 一旦完成加热,迅速移出加热板,避免加热板与管子熔化端摩擦；Pom0-100入射角O8-20泥浆泵最大排星1.min250泥浆最高压力Mpa8钻杆规格nn73x3000挤压式扩孔器mm160-680切措式扩孔器min320-720流道式扩孔器mm300-700主机外型尺寸mm5500x2100x2250总重量kg780060P45A型定向钻进非开挖铺管钻机采用高强度橡胶股带底盘，动力站和钻机一体化结构，移动方便，机动性强-钻机动力选用康明斯柴油机，动力充沛，性能稳定可靠。动力头采用双马达驱动，回转平稳，扭矩大。动力头设有卸扣自行浮动机构，以诚少对钻杆丝扣的磨损,操
13、作简便可转。随机液压管线集中于防护套内，提高了管线的使用寿命.方便的角度调节油缸，入射角调节灵活.给进回拉采用马达-链条机构，推拉力相同，便于长距离控向。双夹持器拧卸体杆，效率高。全液压驱动，集中控制,操作方便、灵活。5. 2、扩孔器的选择，500m牙轮式扩孔器或55011m凸轮式扩孔潺1。 2。I、管材的选择：牵引管材选用外径450、壁厚26。7mm的PE管、套管选用钢套管。3。2.2、钻井液的选择：“易钻”高造浆率/低流失量膨润土产品描述：易钻是一种高造浆率,添加特制干粉聚合物的200目钠基影涧上.在钻探过程中，它能然有效地保持钻孔的完整性。推荐用途：易钻是特别为倾斜钻进或水平钻进而设计制
14、造的。可以用各种类型的淡水泥浆循环钻进，也可以作为用于顶管施工的涧滑剂。4、设备进场计划：序号机械设备名称型号；数，进场时间备注1定向钻机66P45A1开工后一天2扩孔器500m牙轮式扩孔器1开工后一天以开工3扩孔器550m凸轮式扩孔器1开工后一天报告为4胆带式起重机3t2开工后一天准5柴油发电机120KW2开工后一天5、劳动力安排计划:由于非开挖机械化程度较高，因此除一名现场技术负贵人外，仅需钻机司机一人、钻井液配置人、开孔处和出口处各两人负责拧卸钻杆即可。但由于若干工地施工两处距离较远，给钻杆的循环使用带来很大的不便，为此，承建方专门利用一辆吉普车来。所以劳动力计划安排如卜.（按每一处非开
15、挖段为例）：序号I种数量（个）备注1技术负责人12钻机司机13钻井配液人员14开、出口处人员45汽车司机16、质量保证体系及措施：6。 1、保证施工质量的措施为保证施工质量，必须严格按设计图纸，国家及地方规范标准，招投标技术文件及业主、监理的要求进行施工，认真贯彻侦量保证体系，做好施工操作规范、有序.(一)本工程以确保合格，争创优良工程标准进行质量管理：(二)在项目部设立工程质量检测专职机构，配置由工程师及有经脸的专业工程技术人员组成，负责本工程的质量管理和检测：(三)技术保证措施：1、工地建立以项目经理、技术负货人、施工负五人、班组历St员为核心的质量管理网络。由技术负责人向施工主要人员进行
16、工程技术书面交底，明确创优工程目标。施工阶段进行分部，分项施工交底。根据本工程质量要求的特点，制定现场工程质量管理制度及规定，井以工作质量保证工程质量.2、做好工程质量事故的预防为主，发动工地施工成员，人人管质量，并强化质量信息的收集分析，把质量问题消灭在形成过程中.3、在现场建立版量联合检查小组，由业主、监理、施工单位联合组成.对施工中关键工序共同检测，掌握动态，及时对出现的质量问题作出处理，使三方形成共识。4、加强设备及材料的质量控制，凡工程需用的成品、半成品、构配件、设备及材料等严格按招标文件中的有关技术规定及规范标准要求采四供应，合理组织设备及材料的进场和使用，并做好储运、保管工作，供
17、应部门必须提供所有所供产品的合格证，有的产品必须进行挺试，并进行事先检杳，质量管理人员对提供的产品进行抽查监督，凡不符合质量标准的产品，无合格证明的一律不准使用.5、建立工程历量资料库，分类建立资料档案，并及时作动态分析。实现编制竣工资料工作三同步原则，即工程建设开始与档案资料同步，工程建设过程与档案资料收集、积累、整理、鉴定工作同步，工程竣工验收与提交整套合格竣工资料同步.6、设备及材料的质量管理控制按采购合同、产品质保书、合格证清点史核检5佥进场设备及材料,按品名、规格、数量、生产厂与供应单位、交货日期做好记录，原写设备材料入库单3,入库定位采用标签挂牌，并辅以记录方式进行标识.在施工过程
18、中，施工人员做好施工日记，利用施工日记记录分部分项工程的施工用料、施工部位、施工人员、施工日期、施工质量等，以设备及材料的优质来保证施工质量的优良.7、施工过程质量控制每道工序施工完成，由技术员、质检员按设计图纸及要求、有美规范标准进行实测实量险收，并做好记录。按检验与试验程序，由项目施工员开具工程报验堆，专职质检员会同业主、监理共同进行实物验收并在工程验收单上签字、盖章。对购蔽工程做好建蔽实物验收及记录，并经业主、监理签字认可后作隐蔽掩盖.对工程的施工技术方案，组织主要施工技术人员优化讨论，以保证质量，工期方面制订合理、切实可行的措施。方案定夺后严格按方案进行施工。工程施工仪器在施工之前进行
19、检查和校核，施工期间须定期检查，确保测量结果正确。8、施工流程质量控制施工验收、防蔽工程验收、浚工验收流程严格按国家及市有关文件规定执行，配合业主、监理等做好实物、资料验收工作。使用设备、材料采购必须通过监理认可。技术核定须经监理审核.工程月进度款申请付款必须经施工监理、投资监理签字确认。9、施工产品历量控制在工程施工进入后期阶段时，根据实际情况做好产品保护工作。10、工程档案资料的质量控制随时收集整理检查工程档案，完善资料。工程完工后，按业主及政府质监部门的要求做好泼工验收工作，同时按业主的工程竣工档案资料收集整理办法3的规定进行竣工资料的收桀、整理、归档、交付工作，将整个工程完整、圆满地交
20、付绐业主。附侦员验收流程图回砧找出原因及时整改hi合格合格合格111111和成,J:过程迎质限控制代全.施1准备J1.作统计技，材科小设备的应的测试控制,质量文件和心我工期进度将严格按照业主及招标单位要求,按质按量按时完成本工程。具体开工日期以业主发出开工报告之日为准,若以我方原因不能按时完成本工程，业主有权按本工程合同价的日千分之一金额对我方进行处罚。施工进度计划保证措施施工总进度计划编制的指导思想：招标文件精神：设计图纸;现场实际情况：交通组织方案：各分项工程施工方案的具体技术要求。我们将从施工技术的提高和资源上的合理配置来保证工程质量，达到木工程施工的质量与进度同步控制，这是作为编制施工
21、总进度计划的指导思想，确定并努力实现下述目标：科学的实施总体施工方案和控制成要节点的进度；时地下管线、地面建（构）筑物进行细微周密的保护：运行行之仃效的工程质量管理保证体系：新材料、新工艺的推广运用。枳极做好前期准备工作,摸清本工程周边环境，若妨碍施工,须及时汇报甲方或谙求有关部门,以便采取切实有效的措施,保证工程的顺利进行。坚决服从甲方的指挥和监理工程师的监督，确保每个环节每道工序的质世要求，防止因质量问题影响整个工程的计划完成。当实际进度比计划慢时，在工期不变的前提下，增加劳动力，必要时加班加点，保质量、抢工期。认真阅读图纸，熟悉施工步骤和抓住施工要点，按规范、规程施工,保证质员、不返工、
22、不费工。及时进驻现场，安排好生活、生产设施和材料、机具进场，配合做好用电、用水工作,使工作进展顺利。与当地居民和监理、设计部门协调好关系，使工作中减少纠纷，加强配合。建立施工进度实施组织系统，进行施工任务目标分解，把目标落实到施工、作业组、甚至每个施工人g实行施工任务书制度，聘每天的施工任务下达到施工班组,明确具体目标及要求，实行奖罚制度,促使班组能按质按期完成任务,从而确保施工结点要求。及时测量放样、合理安排流水作业，各道工序交叉施工，相互衔接，充分利用劳力、机具设备。及时听天气预报,抢睛天、抢雨隙、抓住有利时机,环环相扣,步步为营。雨季施工应适当调整计划，并挖好推水沟，尽量减少雨水对施工进
23、度的影响，力争雨停迅速展开施工。根据施工节点要求，统一安排施工队伍的人力,机械设备和材料，合理配理、互相配合、协调，保证整个工程的工期，施工中尽可能利用机械代替人工操作，多采用新工艺和新技术。积极配合其他管线单位施工,提供放样、标而控制等服务，以加快管线施工进度。8、安全、文明施工保证措施：81、安全施工措施：建立、健全各级安全生产贡任制，贡任落实到人。贯彻和落实“安全第预防为主”的思想,端正对安全生产的态度，加强安全教育和全面的针对性的安全技术交底，严格执行安全操作规程。各项经济承包有明确的安全指标和包括奖惩办法在内的保证措施.特种作业人员必须经培训考试合格后持证上岗,新职工必须进行公司、施
24、工队和班组三级教审。建立定期安全检杳制度，隹出隐患必须及时解改。进入施工现场必须遵堂守纪,限峨安全相。施工现场按规定悬挂“七牌图”与安全标牌。旗工现场设置醒目的安全标志,施工区域设置彩钢板隔离，彩铜板隔离上设置提醒、警示标语,施工区域夜间应设红灯弊示.8.1.1、安全用电施工用电照明、配电箱、架空线、接地接零等部分必须严格按规程操作、布日，电工必须持证上岗,应编制用电施工组织设计，实行定期检查制度。配电箱、开关箱：应使用BD型标准箱，电箱内开关电器必须完整无损，接线正确，电箱内应设巴漏电保护器,先用合理的额定漏电动作电流进行分级匹配。配电箱应设总熔丝、分开关，接地接零齐全,动力和照明用电设备分
25、别设置，金属外充电箱应作接地或接零保护。开关箱与用电设备实行一机一闸保险1同一移动开关箱严禁有380V和220V两种电压等级。接地接零：接地体采用角钢、阀钢或钢管，其截面不小于48平方京米，组二根接地体之间间距不小于2。5米，入上深度不小于2.5米，接地电阻应符合规定，电杆转角杆，终端杆及总箱，分配电箱必须有重复接地。用电管理：安装、维修或拆除临时用电工程，必须由电工完成,电工必须持证上坳，实行定期制度，并做好检杳记录。8.1、 2、机械设备安全大型机械的保险、限位、防护、指示器等必须齐全可靠，驾联、指挥人员必须持有效证件上岗，必须按规程要求进行操作.定向钻机、挖土机、起重机的保险、限位装置必
26、须齐全有效。各类安全（包括制动）装置的防护罩、盖齐全可靠。驾驶、指挥人员必须持有效证上岗，驾驶员应做好行车记录。机械与输电线路（垂直、水平方向）应按规定保持距离.作业时，机械停放应尽可能稳固，臂杆幅度指示器应灵敏可靠.必须严格执行定期保养制度，做好操作前、操作中和操作后设符的清洁润滑、紧固、调整和防腐工作，严禁机械设备超负荷使用，带病运转和作业运转中进行维修。机械设备夜间作业必须有充足的照明。8.2、 文明施工措茶：根据浙江省建委及行业办的有关规定和我公司文明施工实施细则讥针对本工程的特点，在建设雎位支持的条件F,全面实行标准化管理，创造一个使建设单位满意、国家满意、承包单位自己满意的“三满意
27、工程，创造一个文明、整洁、整齐的现代化施工的施工现场。8.2.1、现场文明施项目经理项目副经理专职*明员施工负责物资茄责后勤总务标化一主管施工班组I8。2。2、标准化管理目标创文明标化工地，实施“F满意”工程.8.2。3、标准化管理系？以工程项目部为核心成立标准化翎理小组，项目经理任组K,负贵工程管理的经理任副组长。委员由工管、人保、质安、工会、物资、技术、劳资等职能组的负赤人及各专业施工负货人组成，由标准化管理小组副组长具体负货组织工程现场标准化活动。8,2。4、临时生活区标准化管理8.2.4。1、宿舍搭设的详细施工图应报公司的有关部门批准后再搭建。宿舍内悬挂期生、防火制度牌.周围设加盖垃
28、圾箱，安装水斗和下水管。公共场所有专人负责日常清扫，保持干净整洁，并配好灭火器材，宿舍定期组织检查、评比、开展竞赛活动。8.2.4.2、在建筑物的四周排设下水道，由专人疏通，确保建筑物外四周无枳水，四周道路畅通、平整.8。2.5、标准化施工现场管理规定8.3、文明施工制定周密的施工计划，严格执行工序交接制度。按批准的总平面规划各项临时设施，例如办公室、工具房统一规划，材料堆放、车辆停放按统一规划设置标志。各种材料、工器具放置定位化，周转材料计时化.对垃圾实行分类管理，定期由项目部组织清运。废钢、边角余料、包箱板集中堆放，及时回收.施工现场用水用电必须申请，安装和使用必须符合规范.施工现场按标准
