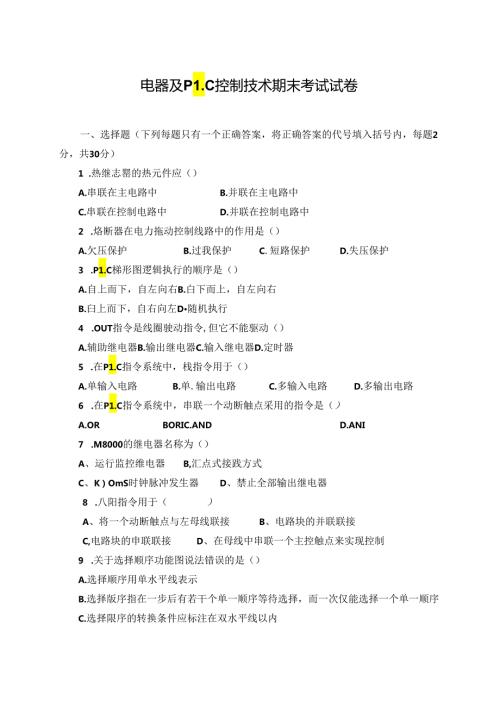

1、电器及P1.C控制技术期末考试试卷一、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共30分）1 .热继志罂的热元件应（）A.串联在主电路中B.并联在主电路中C.串联在控制电路中D.并联在控制电路中2 .烙断器在电力拖动控制线路中的作用是（）A.欠压保护B.过我保护C.短路保护D.失压保护3 .P1.C梯形图逻辑执行的顺序是（）A.自上而下，自左向右B.白下而上，自左向右B.臼上而下，自右向左D随机执行4 .OUT指令是线圈驶动指令,但它不能驱动（）A.辅助继电器B.输出继电器C.输入继电器D.定时器5 .在P1.C指令系统中，栈指令用于（）A.单输入电路B.单.输出
2、电路C.多输入电路D.多输出电路6 .在P1.C指令系统中，串联一个动断触点采用的指令是（）A.ORBORIC.ANDD.ANI7 .M8000的继电器名称为（）A、运行监控维电器B,汇点式接践方式C、K）OmS时钟脉冲发生器D、禁止全部输出继电器8 .八阳指令用于（）A、将一个动断触点与左母线联接B、电路块的并联联接C,电路块的申联联接D、在母线中串联一个主控触点来实现控制9 .关于选择顺序功能图说法错误的是（）A.选择顺序用单水平线表示B.选择版序指在一步后有若干个单一顺序等待选择，而一次仅能选择一个单一顺序C.选择限序的转换条件应标注在双水平线以内D.选择瞅序的转换条件应标注在单水平线以
3、内10 .可以对计数器、定时器、数据寄存器中内容清零的指令是（）A.SETB.P1.SC.RSTD.P1.F11 .与ST1.触点相连的触点应使用指令是（）A.1.D或U）IB.AND或AN1.C.OR或OR1.D.ANB或ORB12 .有P1.C型号为FX（W-60MR,其中输入点数为36点，则输出地址编号最大为（）.Y024B.Y027C.Y028D.Y03613 .把线圈额定电压为220V的交流接触器线图误接入38OV的交流电源上会发生的问题是：（）A、接触器正常工作B.接触器产生强烈震动C.烧毁线圈D、烧毁触点14 .中间继电器的电气符号是：（）AxSBB.KTC、KAD、KM15 .
4、下列对P1.C软维电器的描述，正确的是：（）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的P1.C的情况可能不一样D、以上说法都不正确二、判断题（下而各题正确的在括号内划4错误的在括号内划x每题2分，共20分）I、电腑式交流接触器的铁心端面上必须安装一个铜制的短路环（1.KM3KThiiWM2,如图所示梯形图，试根据XO的波形图来画出YO的波形图.3、指出下面梯形图中的错误（在错误处用A、B,C标明，不用改正）。四、分析题（10分）如图所示三相异步电动机正反转电气原理图，请将（b）图的模拟实物接线图补画完五、综合题（10分）设计一个小型的P1.C控制
5、系统，实现对两台出动机顺序控制。要求电动机M1.比电动机M2晚12S启动，两台电动机同时停机,电动机M2有过载保护,请根据P1.C控制的I/O接线图画出梯形图。-0-加玄NWOXGZiI1.f-ZOOA111.了上7CoAZC8：MS100X-U您/1的电器及P1.C控制技术期末考试答案一、选择题.（每题2分，共20分）1、A2、C3、A4、C5、D6、D7、A8.C9.C10、CIkA12,B13、C14、C15、A二、判断题。（每题2分，共20分）I、42、3、X4,5、6、X7、X8、X9,10、三、问答题。（每题IO分，共40分）1、接通电源，按下正转启动按钮SB2,正转接触器KM1.
6、的线图得电工作，其常开辅助触点闭合实现自锁，电机开始正转，其常闭辅助触点断开，使反转接触器KM2的线圈不能得电而不能工作（即实现互锁）：松开SB2,正转接触器KM1.也能继续工作。在KMI工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1.的线圈断电而停止工作，即电机停止正转；同时反转接触器KM2的线圈得电开始工作，其常开辅助触点闭合实现自锁，常闭辅助触点断开使KM1.无法得电工作（即实现互锁），电机开始反转；松开SB3,反转接触器KM2也能继续工作。在电机正转或反转过程中如果按下停止按钮SB1.,相应接触器线圈失电停止工作,电机停止运转。（如果该电路出现短路,则熔断器FU1.迅速熔断而切断电路电源：如果电机过载，则热继电器的常闭触点断开而切断相应接触器线圈的电源，达到电机过我保护的目的。）2,略3、共5处错误，分别见卜图A、B、C、D、E处（答对一条得2分）四、分析题。（每画对1条得2分）21.1.f02五、综合题（K）分）
