    东南大学仪科信网实验一停等协议共6页.docx

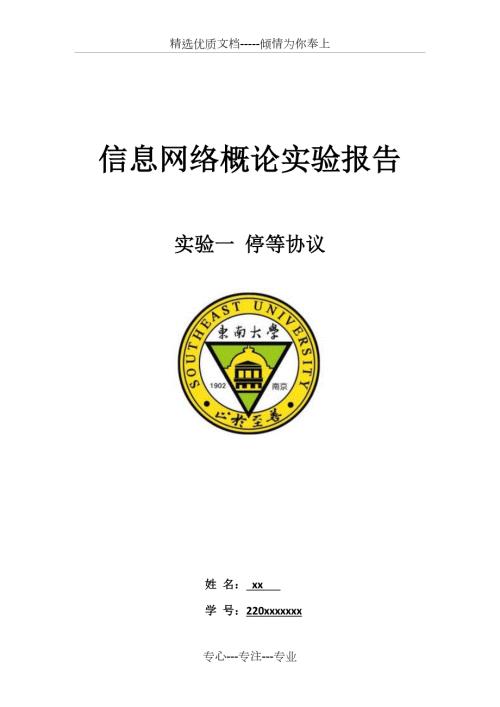

    1、精选优质文档-倾情为你奉上 信息网络概论实验报告实验一 停等协议姓 名: xx 学 号:220xxxxxxx一、 实验目的1、 掌握停等协议的工作流程;2、 熟练应用循环冗余检验方法。二、 实验条件和环境本实验基于MFC编程,在现有程序的基础上,将奇偶校验改成CRC校验实现通信过程。三、 实验内容1、 通过改变传输速率、数据包长度、模拟长线路等操作定性地观察停止等待协议的效率;2、 将本实验的奇偶校验改为循环冗余校验,以提高检错率。四、 实验原理1、停止等待协议停止等待协议(BSC)是一种最简单(但效率较低的)差错和流量控制协议。其基本原理为发送方发送完一数据包后,需要等待接收方的应答信息,发

    2、送方受到正确认信息ACK时标明接收方接收正确,发送发可发送下一数据包;当发送方收到负确认信息NAK时,表明接收方接收错误,发送方应重发出错的数据包简化后的BSC使用STX、ETX、EOT、ENQ、ACK和DLE六个控制字完成通信控制功能。2、CRC校验CRC校验是基于数据计算一组校验码,用于和对数据传输过程中是否被更改或传输错误。假设数据传输过程中需要发送15位的二进制信息g=0001,这串二进制码可表示为代数多项式g(x) = x14 + x12 + x9 + x8 + x7 + x5 + 1,其中g中第k位的值,对应g(x)中xk的系数。将g(x)乘以xm,既将g后加m个0,然后除以m阶多

    3、项式h(x),得到的(m-1)阶余项r(x)对应的二进制码r就是CRC编码。h(x)可以自由选择或者使用国际通行标准,一般按照h(x)的阶数m,将CRC算法称为CRC-m,比如CRC-32、CRC-64等。g(x)和h(x)的除运算,可以通过g和h做xor(异或)运算。比如将11001与10101做xor运算:由实际运算规律得到调整算法:如下 每次迭代,根据gk的首位决定b,b是与gk进行运算的二进制码。若gk的首位是1,则b=h;若gk的首位是0,则b=0,或者跳过此次迭代,上面的例子中就是碰到0后直接跳到后面的非零位。 每次迭代,gk的首位将会被移出,所以只需考虑第2位后计算即可。这样就可

    4、以舍弃h的首位,将b取h的后m位。比如CRC-8的h是,b只需是。每次迭代,受到影响的是gk的前m位,所以构建一个m位的寄存器S,此寄存器储存gk的前m位。每次迭代计算前先将S的首位抛弃,将寄存器左移一位,同时将g的后一位加入寄存器。若使用此种方法,计算步骤如下:(蓝色表示寄存器S的首位,是需要移出的,b根据S的首位选择0或者h。黄色是需要移入寄存器的位。S是经过位移后的S。)五、 实验过程事件处理处理线程,对不同状态进行检测;当处于空闲状态时,对收到的询问信息ENQ回复确认信息ACK,并进入接受状态;当处于发送状态时,需要判断发送的数据类型,如果此时发送的是最后一包数据,则下一个信息就要发送

    5、EOT用于表示送毕,同时,在停等协议中最少可用两个标识0,1来完成数据的传输,为了避免传输过程的信息丢失,需要在传输过程中设置定时器,以满足在丢失信号时重传的需要发送数据包FormPacket()函数将数据信息按下图数据报格式实现打包的功能,其中第一位用于存放STX文始,第二位用于存放序列号,倒数第二位用于存放校验和,最后一位存放ETX文终,检验和的实现即可按照原理中的调整算法实现,同时,在实验过程中发现,校验和的计算位数不能过多,否则会出现传输超时的现象。 当处于接收状态时根据控制字:ETX、EOT、STX等做出相应反应,同时对于接收端,也需要对数据进行校核。一般可采用比较的方法,即对接收到的数据进行同样的CRC计算,比较接收端和发送端获得的CRC结果是否相同,若相同,说明数据传输正确。六、 实验结果当波特率为9600,数据包长度为1500,发送前延迟为0时,传输效率是100%设置波特率为9600,数据包长度为3000,发送前延迟为1000时,效率较低到不到10%七、 心得体会实验开始时,由于没有选对校验方法,总是会造成传输延时的结果,后来我经过查找资料,对CRC进行了更细致的了解,完成了本次实验内容。专心-专注-专业
