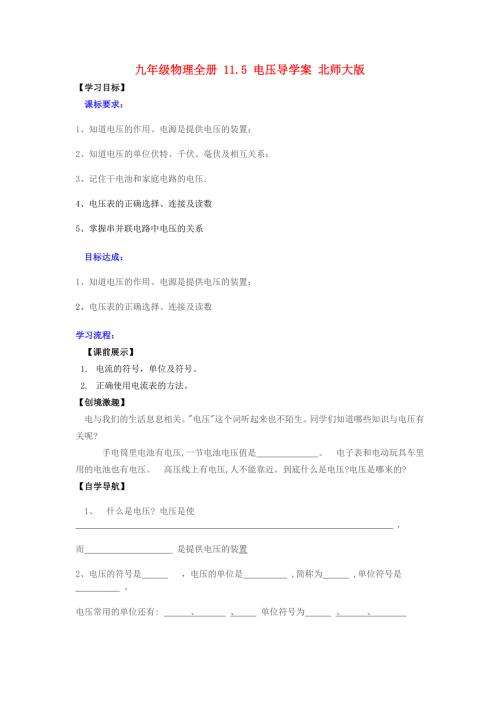

1、九年级物理全册 11.5 电压导学案 北师大版【学习目标】 课标要求：1、知道电压的作用、电源是提供电压的装置；2、知道电压的单位伏特、千伏、毫伏及相互关系；3、记住干电池和家庭电路的电压4、电压表的正确选择、连接及读数5、掌握串并联电路中电压的关系目标达成：1、知道电压的作用、电源是提供电压的装置；2、电压表的正确选择、连接及读数学习流程： 【课前展示】1. 电流的符号，单位及符号。2. 正确使用电流表的方法。【创境激趣】电与我们的生活息息相关。电压这个词听起来也不陌生。同学们知道哪些知识与电压有关呢?手电筒里电池有电压,一节电池电压值是 。电子表和电动玩具车里用的电池也有电压。高压线上有电
2、压,人不能靠近。到底什么是电压?电压是哪来的?【自学导航】1、什么是电压? 电压是使 ,而 是提供电压的装置2、电压的符号是 ，电压的单位是 ,简称为 ,单位符号是 。电压常用的单位还有: 、 、 单位符号为 、 、 换算关系是:1 kV= V， 1 mV= V， 1 V= V。打开课本,阅读书中小数据,了解常见电压值,记住干电池的电压值 、人体安全电压值 及家庭电路的电压值 。进行单位换算。220V=_kV, 4.5V=_mV.【合作探究】 1、 电压表：观察电压表，你可以获得哪些信息？（1）电路中电压表又该如何表示呢 （2）三个接线柱：“”、3、和15。标“”的表示是 ，另两个就是 。所标
3、的“3”“15”是表示 ，使用时接“”和3时量程是 ，分度值是 。接“”和15时量程是 ，分度值是 。（3）用直流电压表测量某元件两端电压时应与这个元件 联，2、小组合作：探究串并联电路中电压的关系 【展示提升】 典例分析 知识迁移1、关于电压，下列说法正确的是：（ ）A.电路两端有电压，电路中就一定有电流B.电路中无电流，电路两端就一定无电压C.电路两端必须有电压，才可能有电流D.电路中有电流，电路两端就一定有电压7、如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（ ）A图A B图B C图C D图D8、下列各图中电压表分别测量的是哪两端电压？甲 乙丙9、下图是用电压表测灯泡两端电压
4、的电路，其中电压表使用正确是（ ）【强化训练】1在研究电压的作用时，我们可以引入“水路”同“电路”进行类比如图所示将抽水机比作电源，则可将阀门比作 ，将涡轮比作 ，将水管比作 ，还可将水压比作 ，水流比作 2 国际上用字母_表示电压，电压的单位是_，符号是_ _，一节干电池的电压 是_ _，一节铅蓄电池的电压是_。3如图16-2所示，两只电压表所用的量程不明，但已知电压表V1的示数比电压表V2的示数要小一些，则V1所用的量程是 V，其示数为 V； V2所用的量程是 V，其示数为 V .4测量电路两端电压的仪表叫_，电路中的符号是_，要测量某部分电路两端的电压，必须把它跟这部分电路_起来，并使电流从_ _接线柱流入，从_接线柱流出，还要注意被测电压不得超过它的_。 5学校实验室里常用的电压表 有 个接线柱， 个量程，一个量程是 V，分度值是 ；另一个量程是 V，分度值是。6学生喜爱的便携式单放机通常需要的电压为 6V，它需要_ _节干电池_联使用，对人体安全的电压不高于_ V，我国家庭电路的电压为_V 【归纳总结 】1、 电压的符号，单位，电压表的使用规则2、 串、并联电压关系【板书设计】 电压 一、电压是电路中形成电流的原因 三、串联电压关系 电源是提供电压的装置 并联电压关系二、符号单位【教学反思】
