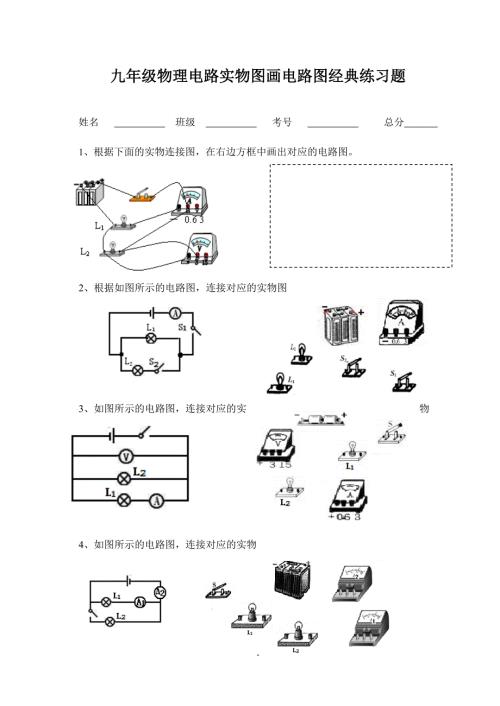

九年级物理电路实物图画电路图经典练习题 姓名 班级 考号 总分 V1、根据下面的实物连接图，在右边方框中画出对应的电路图。V12、根据如图所示的电路图，连接对应的实物图3、如图所示的电路图，连接对应的实物4、如图所示的电路图，连接对应的实物5、如图所示的电路图，连接对应的实物6、在图中，将实物电路补充完整，使灯L1、L2并联，且开关控制整个电路7、根据实物图画出电路图8、根据实物图画出电路图10、根据实物图画出电路图9、在图3中按要求将两只伏特表接入电路，并画出相应的电路图。要求：V1测总电压，V2测L2电压图3V1V210、将下图画成电路图，如在图中只改动一根导线使电流表能直接测出两只小灯泡中的总电流，画出这根导线，改过后的电路图并把改过后的电路图画出来。S L1L2 11、在图5上用笔画线表示导线把各电路元件按要求连接起来，要求：L1、L2并联；用开关控制整个电路；电流表测L1的电流；用滑动变阻器改变通过L2的电流大小且滑片向左移动时灯L2变亮。根据你的连接在右边方框内再画出相对应的电路图。L1L221L2L112、用笔画线代替导线，将下图所示的电路元件连接起来，要求L1、L2串联，电压表V1测L1两端的电压（估计在2V3V之间），电压表V2测L1、L2两端的电压（估计在5V6V之间），并在右侧的方框内画出电路图。 13、根据下面的实物连接图，在右边方框中画出对应的电路图。4
