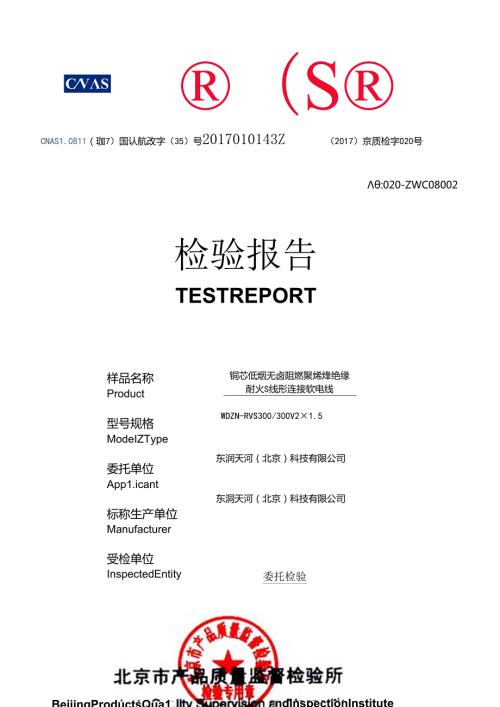

1、CVS（SCNAS1.0811（珈7）国认航改字（35）号2017010143Z（2017）京质检字020号:020-ZWC08002检验报告TESTREPORT样品名称Product型号规格ModeIZType委托单位App1.icant标称生产单位Manufacturer受检单位InspectedEntity检验类别TypeofTest铜芯低烟无卤阻燃聚烯烽绝缘耐火S线形连接软电线WDZN-RVS300/300V21.5东润天河（北京）科技有限公司东洞天河（北京）科技有限公司委托检验BeijingProductsQua1.ndInspectionInstitute北京市产品质量监督检验所B
2、eijingProductsQua1.itySupervisionandInspectionInstitute检验报告TESTREPORT编机Organizedby：No.028-ZWCO8002共3第1.页样品名称Product铜芯低烟无卤阻燃米爆烂绝缘耐火S线形连接软电城怆的类别TypeofTest委托检验型号规格Mode1.1TypeWDZN-RVS300/300V2X1.5商标TradMark东润生产日期ManufacturedDate2017-2-11样M数htSamp1.esQuantity30m出厂编号Seria1.Number/质量等级Qua1.itygrade合格品委托单位A
3、pp1.icant东润天河（北京）科技有限公司联系电话Te1.61258379委托总位地址App1.icantAddress朝阳区踣光西里甲六号肮政煽码ZipCode标称生产单位Manufacturer东润天河（北京）科技有限公司抽/送样人Samp1.GdJdeIiveredby来样日期App1.icationDate2017-2-13来样方式Samp1.ingMethod送样抽样地点Samp1.ingSite/抽样基数Popu1.ation/f检验依据RefDocuinenuGB8734.32012额定电氏45郎750V及以下襄狐乙烯绝域也缴第3部分：连接用软电战和软电缆3GBrr19666
4、2005阻燃和耐火电线电畿通则检险项目TestItems绝缘厚度、导体电阻、抗张强度、电压试脸等10项检验结论(TeStCOndUSion)所检项目符合GBZT5023.52012、GBH,19666-2005标准要求。检区j签发DateofIssue：yyyy.mm.dd备注Remarks)I.样茄状态(Conditionofsamp1.es)：样品定好审核:初利批准:Inspectedby:“Approvedby:北京市产品质量监督检验所BeijingProductsQua1.itySupervisionandInspectionInstitute检验报告TESTREPORTNo.028
5、ZwCo8002共3页第2页检蕤项目技术要求实测结果单项叛定结导体单丝直径G大0.21mm0.200.20合格导体根数484848合格绝缘平均原股以小0.8min0.90.93合格绝探最薄点厚度及小0.62mm0.75077合格平均外径最小6.4mm7.8合格构窿色/纹合节用不应超过平均外径破火8倍3.5合格标志内容检查电迤应具有制造厂名、产品型标号和额定电压的连续标志符合标志连续性依杳一一个完整标志的未瑞与下一最大270mm26果小0.0010MQkm0.140.13合格耐火试验耐火试验：液化石油气火焰温度75O8OOr供火时间90min施加电压6(X)V燧统不断灯泡不爆灭780C未熠断未
6、婚灭合格北京市产品质量监督检验所BeijingProductsQua1.itySupervisionandInspectionInstitute检验报告TESTREPORTNo.028-ZWC08002共3页第3页检5金项目技术要求实测结果的项新定交货状态原始性能老化前抗张强度最小125NZnun215.4合格老化前断裂伸长率最小150%240合格空气烘箱老化后的性能老化条件：温度I(K)-C时间168h绝老化后抗张强度最小12.5Nmm218.9合格老化的后抗张强度变化率最大25%+3合格缘老化后断裂伸长率及小150%240合格老化附后断裂伸长率变化率嫉大士25%-3合格机失至试胎一失由械实验条件：温度80-C最大2.0mfcm20.4合格时间IMh性抗开裂试验复验条件：温度150r不开裂符合合格能时间Ih高温压力试验变形率最大50%19合格实验条件：混僮80P低溟卷绕实物实验条件:温度-15C不开裂符合合格电统单根垂直燃烧实5金不一上支架卜缘与碳化部分起点J小50mm360合格延间距离燃实燃烧向下艇伸至上支架最大540mm396合格验极距离
