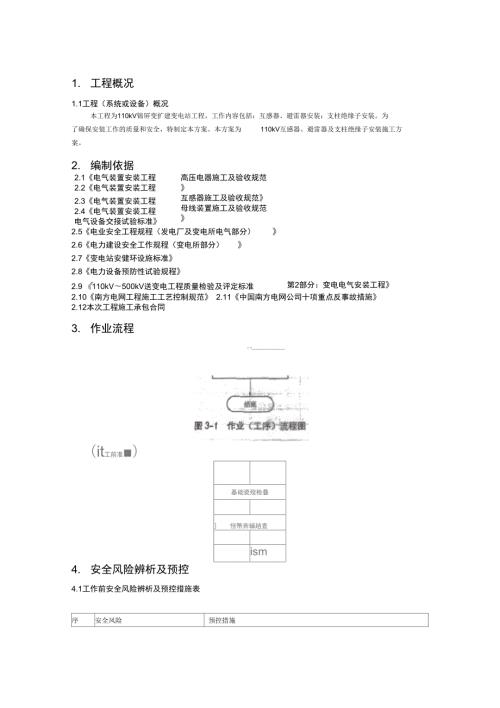

1、1. 工程概况1.1工程（系统或设备）概况本工程为110kV锦屏变扩建变电站工程，工作内容包括：互感器、避雷器安装；支柱绝缘子安装。为了确保安装工作的质量和安全，特制定本方案。本方案为110kV互感器、避雷器及支柱绝缘子安装施工方案。2. 编制依据2.1电气装置安装工程 2.2电气装置安装工程2.3电气装置安装工程 2.4电气装置安装工程 电气设备交接试验标准 高压电器施工及验收规范 互感器施工及验收规范 母线装置施工及验收规范2.5电业安全工程规程（发电厂及变电所电气部分）2.6电力建设安全工作规程（变电所部分）2.7变电站安健环设施标准2.8电力设备预防性试验规程第2部分：变电电气安装工程
2、2.9110kV500kV送变电工程质量检验及评定标准 2.10南方电网工程施工工艺控制规范 2.11中国南方电网公司十项重点反事故措施 2.12本次工程施工承包合同3. 作业流程1 （it工前准）基础瓷歿检叠愷幣奔辅趙査ism4. 安全风险辨析及预控4.1工作前安全风险辨析及预控措施表序安全风险预控措施号1施工前未进行安全技术交底施工前对施工人员进行安全技术交底2施工人员违规操作岗前培训，现场悬挂操作规范，施工人员按章操作3特种人员未持证上岗作业前检查特种作业人员上岗证件4高空作业高处作业人员系好安全带， 佩戴工具袋，衣着灵便、穿软底鞋。 安全带高挂低用5高空坠物伤人所有施工工具必须用布条绑
3、扎，不得随意乱扔，乱放。传递物 品时，严禁抛掷6物体打击使用合格的吊具，吊装下方不得站人，作业人员应听从统一指 挥，身体不能在夹缝内7机械伤害安全防护装置齐全有效，使用过程防护用品使用正确8起重吊装不得偏拉斜吊，吊件下方不得有人。指挥、操作规范，机械设 备性能良好。使用合格吊具，不得以小代大。作业过程有人监护9焊接作业触电电焊机的外壳必须可靠接地。电焊机裸露的导电部分和转动部 分必须装设防护罩。焊钳及电焊导线的绝缘必须良好；雨天焊接作 业应有防雨措施。定期做好焊机维护检修，保持设备性能良好10火灾严格执行动火作业票制度，现场配置足量合适灭火器材。动火 作业旁清除易燃物质，如果不能清离现场的，应
4、采取必要的防火措 施5. 作业准备5.1人员配备工序名称建议工作人数负责人数监护人数施工前准备21基础安装检查21设备开箱检查31设备安装及调整611注：作业人数根据具体工作量规模配备。5.2主要工器具及仪器仪表配置序号名称规格/编号单位数量备注1力矩扳手8 300N m套12套筒扳手8 46mm套13梅花扳手10 32mm套14活动扳手450m把15尼龙吊带3T,6m条26吊车16T/25T台17交流焊机380V台18水平尺把19金属切割机380V台110撬棍根212吊车25T台1注：主要工器具及仪器根据实际工程量规模配备6. 作业方法6.1 施工准备6.1.1 技术准备：按规程、生产厂家安
5、装说明书、图纸、设计要求及施工措施对施工人员进行技术交底， 交底要有针对性。6.1.2 人员组织：技术负责人、安装负责人、安全质量负责人和技术工人。6.1.3 机具的准备： 按施工要求准备机具，并对其性能及状态进行检查和维护。6.1.4 施工的材料准备：金具、槽钢、钢板、螺栓等。6.2 设备基础安装及检查6.2.1 根据设备到货的尺寸，核对土建基础是否符合要求，包括位置、尺寸等，底架横向中心线误差不大于10mm纵向中心线偏差相间中心偏差不大于5mm6.2.2 设备底座基础安装时，要对基础进行水平调整及对中，可用水平尺调整，用粉线和卷尺测量误差，以确保安装位置符合要求，要求水平误差w2mm中心误
6、差w 5mm6.3 设备开箱检查6.3.1 与生产厂家、监理及业主代表一起进行设备开箱，并记录检查情况；开箱时小心谨慎，避免损坏设 备。6.3.2 开箱后检查瓷件外观应光洁无裂纹、密封应完好，附件应齐全，无锈蚀或机械损伤现象。6.3.3 互感器的变比分接头的位置和极性应符合规定；二次接线板应完整，引线端子应连接牢固，绝缘良 好，标志清晰；油浸式互感器需检查油位指示器、瓷套法兰连接处、放油阀均无渗油现象。6.3.4 避雷器各节的连接应紧密；金属接触的表面应清除氧化层、污垢及异物，保护清洁。检查均压环有 无变型、裂纹、毛刺。6.4 互感器、避雷器的安装6.4.1 认真参考生产厂家说明书，采用合适的
7、起吊方法，施工中注意避免碰撞，严禁设备倾斜时而将设备 吊起。6.4.2 三相中心应在同一直线上，铭牌应位于易观察的同一侧。6.4.3 安装时应严格按照图纸施工，特别注意互感器的变比和准确度，同一互感器的极性方向应一致。6.4.4SF 6 式互感器完成吊装后由生产厂家进行充气，充气完成后需检查气体压力是否符合要求，气体继电 器动作正确。6.4.5 避雷器应按厂家规定垂直安装，必要时可在法兰面间垫金属片予以校正。避雷器接触表面应擦拭干 净，除去氧化膜及油漆，并涂一层电力复合脂。6.4.6 对不可换的多节基本元件组成的避雷器，应严格按出厂编号、顺序进行叠装，避免不同避雷器的各 节元件互相混淆和同一避
8、雷器的各节元件的位置颠倒、错乱。6.4.7 均压环应水平安装，不得倾斜，三相中心孔应保持一致。6.4.8 放电计数器应密封良好，安装位置应与避雷器一致，以便于观察。计数器应密封良好，动作可靠， 三相安装位置一致。计数器指示三相统一，引线连接可靠。6.4.9 互感器、避雷器的引线与母线、导线的接头，截面积不得小于规定值，并要求上下引线连接牢固， 求进行接地连接，相色标志应正确。备用的电流互感器二次端子应短接并接地。6.4.10 安装后保持垂直度符合要求，同排设备保证在同一轴线，整齐美观，螺栓紧固均匀，按设计要求进 行接地连接，相色标志应正确。备用的电流互感器二次端子应短接并接地。6.5 支柱绝缘
9、子安装2mm。6.5.1绝缘子底座水平误差w 3mm母线直线段内各支柱绝缘子中心线误差、叠装支柱绝缘子垂直误差w6.5.2 固定支柱绝缘子的螺栓齐全，紧固。6.5.3 接地线排列方向一致，与地网连接牢固，导通良好。7. 质量控制7.1 质量控制表序号控制点控制方式WHS1基础检查及设备支架安装V2互感器、避雷器本体检查安装V3引下线及设备连接安装V4二次回路检查及接线V注：H:停工待检点； W见证点；S:旁站点7.2质量控制表质量检测按110kV500kV送变电工程质量检验及评定标准第2部分：变电电气安装工程中Q/CSQ表 1.2.2、表 3.2.2、表 3.331、表 3.332、表 339-1、表 339-2 ;表 1.2.3、表 3.2.1、表3.3.4、表4.1.3、表4.2.2 ;表1.2.4中的规定执行。
