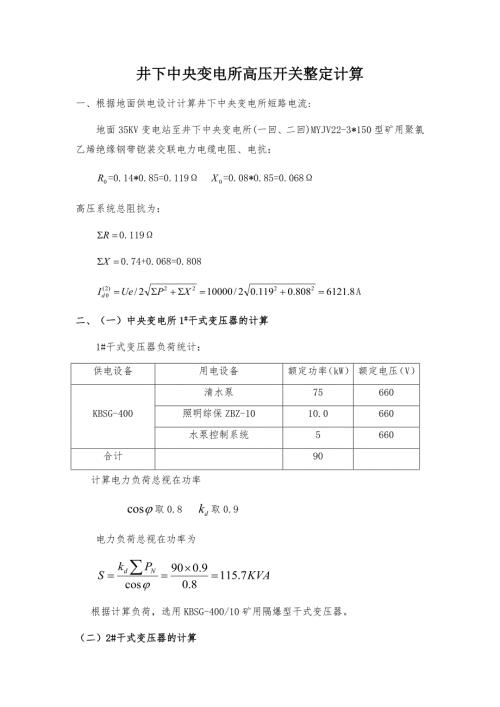

1、井下中央变电所高压开关整定计算一、根据地面供电设计计算井下中央变电所短路电流:地面35KV变电站至井下中央变电所(一回、二回)MYJV22-3*150型矿用聚氯乙烯绝缘钢带铠装交联电力电缆电阻、电抗： =0.14*0.85=0.119 =0.08*0.85=0.068高压系统总阻抗为：0.1190.74+0.068=0.808A二、（一）中央变电所1#干式变压器的计算1#干式变压器负荷统计：供电设备用电设备额定功率（kW）额定电压（V）KBSG-400清水泵75660照明综保ZBZ-1010.0660水泵控制系统5660合计90计算电力负荷总视在功率 取0.8 取0.9电力负荷总视在功率为 根
2、据计算负荷，选用KBSG-400/10矿用隔爆型干式变压器。（二）2#干式变压器的计算2#干式变压器负荷统计：供电设备用电设备额定功率（kW）额定电压（V）KBSG-400/10无极绳绞车1321140东段水泵18.51140合计150.5计算电力负荷总视在功率 取0.8 取0.8电力负荷总视在功率为 根据计算负荷，选用KBSG-400/10矿用隔爆型干式变压器。（三）3# 移动变电站的计算3#动力移动变电站负荷统计：供电设备用电设备额定功率（kW）额定电压（V）KBSGZY-630/10皮带大巷皮带机22001140转载皮带机551140照明信号综合保护装置101140张紧绞车111140调
3、度绞车11.41140合计487.4计算电力负荷总视在功率 取0.8 取0.65电力负荷总视在功率为 根据计算负荷，选用KBSGZY-630/10矿用隔爆型移动变电站1台。（四）高压电缆线路参数：1、中央变电所3#高开至采区变电所电缆型号：MYJV22-8.7/10-3120mm2，长度850米。2、中央变电所5#高开至KBSGZY-630移动变压器，电缆型号：MYJV22-8.7/10-350mm2，长度200米。3、中央变电所7#高开至中央变电所1#水泵软起开关，电缆型号：MYPTJ-8.7/10-350+325/3+32.5mm2，长度25米。4、中央变电所9#高开至中央变电所1#干式变
4、压器，电缆型号：MYJV22-8.7/10-350mm2，长度18米。5、中央变电所12#高开至中央变电所2#干式变压器，电缆型号：MYJV22-8.7/10-350mm2，长度15米。6、中央变电所10#高开至中央变电所2#水泵软起开关，电缆型号：MYPTJ-8.7/10-350+325/3+32.5mm2，长度30米。7、中央变电所6#高开至中央变电所3#水泵软起开关，电缆型号：MYPTJ-8.7/10-350+325/3+32.5mm2，长度30米。8、中央变电所4#高开至采区变电所电缆型号：MYJV22-8.7/10-3120mm2，长度850米。（五）K1点短路时短路电流计算（采区变
5、电所高开处短路电流计算）1、井下中央变电所至井下采区变电所(一回、二回)MYJV22-3*120型矿用聚氯乙烯绝缘钢带铠装交联电力电缆电阻、电抗： =0.1750.85=0.149 =0.080.85=0.068高压系统总阻抗为：0.119+0.149=0.2680.74+0.068+0.068=0.876A2、K2点短路时短路电流计算（运输大巷移动变压器出口处短路电流）变压器二次侧电压为1140V 容量630KVA 系统短路容量按30MVA计算查表得： 系统电抗 =0.048 高压电缆 =200m查表： MYJV22 10KV 350型 R0=0.42/km X0=0.08/km =0.20
6、42=0.084=0.20.08=0.0016KBSGZY-630/10型变压器: =8.3332查表得： =0.0117 =0.09830.084/8.3332+0.0117=0.01290.0016/8.3332+0.0983+0.048=0.1463 2、K3、K4点短路时短路电流计算（运输大巷移动变压器出口处短路电流）中央变电所变压器低压出口端两相短路电流计算1#变压器低压出口端两相短路电流计算；变压器二次电压660V 容量400KVA 系统短路容量按30MVA计算查表得： 系统电抗 =0.0159高压电缆 =18m查表得： MYPTJ-8.7/35*50+3*25/3+3 10KV
7、型 =0.42/km =0.08/km折算到低压侧电阻为：=0.0180.42/14.52=0.00004=0.0180.08/14.52=0.000007KBSG-400/10型变压器阻抗查表得： =0.0082 =0.044=0.00004+0.0082=0.00824=0.000007+0.044+0.0159=0.0599A2#变压器低压出口端两相短路电流计算；变压器二次电压1140V 容量400KVA 系统短路容量按30MVA计算查表得： 系统电抗 =0.048高压电缆 =15m查表得： MYPTJ-8.7/35*50+3*25/3+3 10KV型 =0.42/km =0.08/km
8、折算到低压侧电阻为：=0.0150.42/8.3332=0.00009=0.0150.08/8.3332=0.00002KBSG-400/10型变压器阻抗查表得： =0.0097 =0.076=0.00009+0.0097=0.00979=0.00002+0.076+0.048=0.124024819A2、K5、K6、K7点短路时短路电流计算（高压水泵电机出口处短路电流） 井下中央变电所至高压水泵软起开MYPTJ-8.7/350+325/3+3 10KV型 =0.42/km =0.08/km（长度按照100米计算）电缆电阻、电抗： =0.0420.1=0.042 =0.080.1=0.008高
9、压系统总阻抗为：0.119+0.042=0.1610.74+0.068+0.008=0.816A三、高压开关整定计算： (一）变电所3#高开：PBG-400/10，额定容量400A用途：控制采区变电所1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.3倍,0.3400=120A 2、过电流保护：对于电子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计算： 取n=15，所以过电流动作整定值为1.5400=600A式中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和，A 变压器变比，低压侧为1200V。 3、
10、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数：，满足要求。(二）变电所5#高开：PBG-200/10，额定容量200A用途：控制运输大巷移动变压器1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.12倍,0.12200=24A 2、过电流保护：对于电子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计算： 取n=0.6，所以过电流动作整定值为0.6200=120A式中变压器负荷中最大电机额定启动电流，A 其余负
11、荷额定电流之和，A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数： ，满足要求。(三）变电所6#、7#、10#高开：PBG-200/10，额定容量200A用途：控制中央水泵房软起开关1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.2倍,0.2200=40A 2、过电流保护：对于电子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计算： 取n=1，所以过电流动作整定值为12
12、00=200A式中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和，A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数： ，满足要求。(四）变电所9#高开：PBG-200/10，额定容量200A用途：控制中央变电所1#干式变压器1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.05倍,0.05200=10A 2、过电流保护：对于电子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过
13、电流整定动作值计算： 取n=0.15，所以过电流动作整定值为0.15200=30A式中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和，A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数： ，满足要求。(五）变电所12#高开：PBG-200/10，额定容量200A用途：控制中央变电所2#干式变压器1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.07倍,0.07200=14A 2、过电流保护：对于电
14、子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计算： 取n=0.3，所以过电流动作整定值为0.3200=60A式中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和，A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数： ，满足要求。(六）变电所1#、2#、13#高开：PBG-630/10，额定容量630A用途：1#、2#为变电所总开关，13#为联络开关井下总负荷为5460.4KW，工作负荷为4415KW。
15、1、井下最大有功功率为： 井下最大无功功率为： 井下最大视在功率为： 计算电流为： 过载倍数 n1取0.4倍,0.4630=252A2、对于电子式高压综合保护器，按电流互感器（5A)倍数整定，整定值按公式 n取1倍，所以短路电流为1630=630 A3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数：，满足要求。四、变电所内低压开关整定及短路电流计算：1、变电所内1#馈电开关（KBZ16-630），作为KBSG-400/10/0.69干式变压器低压侧总馈电。主要控制中央水仓清水泵设备，总负
16、荷90KW。 1） 过压保护 V 2） 欠压保护 V 3） 断相保护处于“开启”状态4）漏电保护 单相漏电动作电阻整定值为：11+20%k 单相漏电闭锁动作电阻整定值为：22+20%k 5）过载保护 过载保护整定值取 （6）短路保护 ，取n=5倍，则短路动作值为5100=500A，整定值取2、变电所内2#馈电开关（KBZ16-630），作为KBSG-400/10/1.2干式变压器低压侧总馈电。主要控制井底车场主要运输设备，总负荷150.5KW。 1） 过压保护 V 2） 欠压保护 V 3） 断相保护处于“开启”状态4）漏电保护 单相漏电动作电阻整定值为：20+20%k 单相漏电闭锁动作电阻整定
17、值为：40+20%k 5）过载保护 过载保护整定值取 （6）短路保护 ，取n=5倍，则短路动作值为5100=500A，整定值取采区变电所高压开关整定计算五、 (一）采区变电所3#高开：PBG-400/10，额定容量400A用途：控制综采工作面移变1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.25倍,0.25400=100A 2、过电流保护：对于电子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计算： 取n=1，所以过电流动作整定值为1400=400A式中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和
18、A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数：，满足要求。(二）变电所5#高开：PBG-100/10，额定容量200A用途：局部通风机专用移动变压器1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.06倍,0.06100=6A 2、过电流保护：对于电子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计算： 取n=0.25，所以过电流动作整定值为0.25100=25A式
19、中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和，A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数： ，满足要求。(三）变电所7#高开：PBG-100/10，额定容量100A用途：控制采区变电所1#干式变压器1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.15倍,0.15100=15A 2、过电流保护：对于电子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计
20、算： 取n=0.8，所以过电流动作整定值为0.8100=80A式中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和，A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数： ，满足要求。(四）变电所9#、10#高开：PBG-200/10，额定容量200A用途：控制掘进工作面移动变压器1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.15倍,0.15200=30A 2、过电流保护：对于电子式高压综合保护器
21、按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计算： 取n=0.5，所以过电流动作整定值为0.5200=100A式中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和，A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数： ，满足要求。(五）变电所8#高开：PBG-200/10，额定容量200A用途：控制综采运输回风顺槽用移动变压器1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.2
22、倍,0.2200=40A 2、过电流保护：对于电子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计算： 取n=0.5，所以过电流动作整定值为0.5200=100A式中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和，A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数： ，满足要求。(六）变电所6#高开：PBG-100/10，额定容量100A用途：采区变电所2#干式变压器1、过负荷保护：高压配电箱中长延时反时
23、限过载保护装置的动作电流整定计算： 过载倍数 n1取0.15倍,0.15100=15A 2、过电流保护：对于电子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计算： 取n=0.4，所以过电流动作整定值为0.4100=40A式中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和，A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电站二次侧出口处最小两相短路电流校验灵敏系数： ，满足要求。(六）变电所1#、2#、11#高开：PBG-400/10，额定容量4
24、00A用途：1#、2#为变电所总开关，11#为联络开关井下采区工作负荷为3503KW。 1、过负荷保护：高压配电箱中长延时反时限过载保护装置的动作电流整定计算： 过载倍数 n1取0.3倍,0.3400=120A 2、过电流保护：对于电子式高压综合保护器，按电流互感器二次额定电流值（5A)的倍数整定，其过电流整定动作值计算： 取n=1.5，所以过电流动作整定值为1.5400=600A式中变压器负荷中最大电机额定启动电流，A 其余负荷额定电流之和，A 变压器变比，低压侧为1200V。 3、开关过流（速断）保护是按过载保护的倍数进行整定的，所以取速断保护，小于的过电流，由过载保护装置动作。按移动变电
25、站二次侧出口处最小两相短路电流校验灵敏系数：，满足要求。六、采区变电所内低压开关整定及短路电流计算：1、变电所内1#馈电开关（KBZ16-400），作为KBSG-200/10/1.2干式变压器低压侧总馈电。主要控制采区皮带巷设备，总负荷200.5KW。 1） 过压保护 V 2） 欠压保护 V 3） 断相保护处于“开启”状态4）漏电保护 单相漏电动作电阻整定值为：20+20%k 单相漏电闭锁动作电阻整定值为：40+20%k 5）过载保护 过载保护整定值取 （6）短路保护 ，取n=5倍，则短路动作值为5130=650A，整定值取2、变电所内2#馈电开关（KBZ16-400），作为KBSG-200/10/1.2干式变压器低压侧总馈电。主要控制井底车场主要运输设备，总负荷124KW。 1） 过压保护 V 2） 欠压保护 V 3） 断相保护处于“开启”状态4）漏电保护 单相漏电动作电阻整定值为：20+20%k 单相漏电闭锁动作电阻整定值为：40+20%k 5）过载保护 过载保护整定值取 （6）短路保护 ，取n=3倍，则短路动作值为380=240A，整定值取
