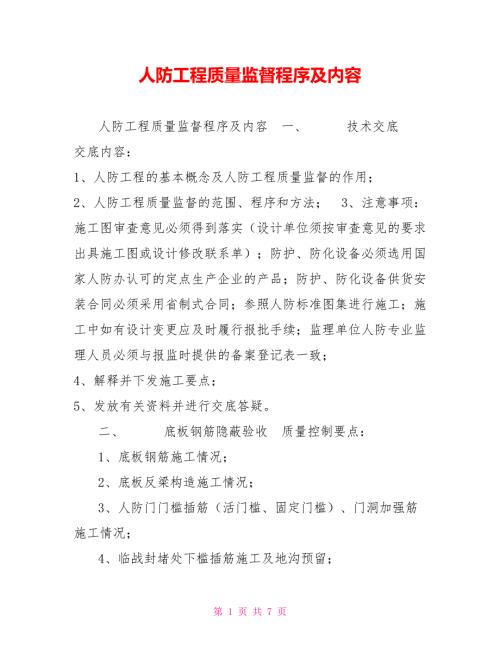

1、人防工程质量监督程序及内容人防工程质量监督程序及内容 一、 技术交底 交底内容： 1、人防工程的基本概念及人防工程质量监督的作用； 2、人防工程质量监督的范围、程序和方法； 3、注意事项： 施工图审查意见必须得到落实（设计单位须按审查意见的要求出具施工图或设计修改联系单）；防护、防化设备必须选用国家人防办认可的定点生产企业的产品；防护、防化设备供货安装合同必须采用省制式合同；参照人防标准图集进行施工；施工中如有设计变更应及时履行报批手续；监理单位人防专业监理人员必须与报监时提供的备案登记表一致； 4、解释并下发施工要点； 5、发放有关资料并进行交底答疑。 二、 底板钢筋隐蔽验收 质量控制要点：
2、1、底板钢筋施工情况；2、底板反梁构造施工情况；3、人防门门槛插筋（活门槛、固定门槛）、门洞加强筋施工情况；4、临战封堵处下槛插筋施工及地沟预留；5、人防剪力墙插筋有效厚度及相关做法；6、人防口部防爆地漏预埋管道施工情况；7、外墙柱子箍筋与止水钢板焊接做法；8、相关工程资料检查。 三、 剪力墙钢筋隐蔽验收 质量控制要点：1、剪力墙钢筋施工情况；2、人防门门框及临战封堵预埋件安装情况；3、人防门洞加强筋施工情况；4、底板钢筋检查问题落实情况5、人防通风预埋管施工情况；6、人防给排水预埋管施工情况； 7、人防电气预埋管施工情况；8、人防门供货合同备案情况；9、相关工程资料检查。 四、 顶板钢筋隐蔽
3、验收 质量控制要点1、顶板钢筋施工情况；2、顶板与外墙节点构造做法；3、人防给排水预埋套管施工情况；4、人防电气预埋管施工情况；5、人防密闭墙体模板对拉螺栓不得使用套管； 6、人防密闭墙体模板间不得使用预制构件支撑； 7、人防门安装维护吊钩施工情况； 8、剪力墙钢筋检查问题落实情况； 9、相关工程资料检查。 五、 主体（中间结构）验收 质量控制要点1、人防设施预埋到位情况；2、实体结构是否达到防护密闭要求；3、预埋管道周边杂物清理及修补；4、查看人防地下室结构实体检测报告； 5、人防地下室观感质量； 6、安装工程施工注意事项； 7、相关工程资料检查。 六、 竣工验收 竣工验收程序：1、建设单位
4、介绍验收组成员；2、相关单位汇报工程自查情况； 3、检查工程验收资料（见附件）； 4、查看工程实体情况（是否满足战时防护密闭要求、相关设备是否正常运行）； 5、汇总工程验收发现的问题提出整改意见。 人防施工要点（土建工程） 1、在地基反梁处底板上层钢筋必须从梁主筋下部穿过。 2、人防区底、顶板应设置梅花形拉结钢筋（6500）。 3、人防门门洞四角的内外侧应配置加强筋规格为16L1米斜45度双面加强（每个门洞应有8根加强筋）；当墙厚度大于400mm时每角应配3根（每个门洞应有12根加强筋）。 4、人防门洞四周应形成暗柱、暗梁暗柱、暗梁受力筋不得小于12不得采用圆钢。 5、固定门槛人防门下槛插筋与
5、地坪建筑高差应不小于150mm活置式人防门下槛插筋与地坪建筑面平。人防门门框应接地。 6、宽度3m的临空墙临战封堵应在非人防区侧预留深100mm宽200mm的封堵地沟封堵框应在同一平面上框及地沟不得隐蔽。封堵板框作为人防设备的一种不得现场制作。 7、被止水钢板割断的外墙柱箍筋应搭接焊在止水钢板上。 8、被穿墙管割断的钢筋应点焊在穿墙管上。 9、人防门框墙、临空墙及其他有密闭要求的隔墙模板对拉螺栓做法同外墙一致（螺杆止水片无强制性要求）不得使用套管模板间不得使用预制构件支撑。 10、人防门洞上方人防门开启一侧应预埋安装维护吊钩规格1220钩住顶板上层钢筋。 11、人防顶板后浇带处应设置止水钢板。
6、 12、人防区顶棚不得用水泥砂浆粉刷或找平。 13、人防构造应符合人防图集的要求。 14、人防结构厚度应符合人防规范要求。 人防施工要点（安装工程） 1、人防通风预埋管以23mm钢板焊接成形中间满焊密闭翼环（23mmb3050mm）须连接设备或风管端伸出砼墙面不小于100mm。（也可按图集要求施工） 2、测压管以DN15镀锌钢管煨制、焊接在砼中管段任意部位焊接密闭翼环出墙面不小于100mm管口向下。 3、各种密闭阀门、排气活门安装时均应衬以橡胶密封垫圈。 4、穿越人防围护结构的管道均应在人防侧安装p1.0Mpa的防护阀门（阀芯为不锈钢或铜材质的闸阀）穿单元间隔墙的管道两侧均需安装阀与墙、顶间的
7、管道连接为焊接不得丝接或采用丝扣管件。 5、穿越人防有密闭要求的隔墙的各种电缆、电线的防护密闭穿墙管应选用厚度不小于2.5mm的热镀锌钢管两端伸出墙面不小于50mm。 6、各人员出入口和连通口的防护密闭门门框墙、密闭门门框墙上均应预埋4根备用管管径为50mm两端出墙不小于100mm。 7、电缆桥架和母线槽不得直接穿越人防有密闭要求的隔墙、顶板必须通过时应改为穿密闭套管通过并符合防护密闭要求。 8、各种动力配电箱、控制箱等不得在人防隔墙上嵌墙暗装必须设置时应采取挂墙式明装。 9、人防主体浇筑完砼后不得再打洞开槽。 10、电气管线进入人防区须在人防侧加装过线盒。 11、弱电管线进入人防地下室应做好
8、防护密闭措施。 12、上部建筑排水管从顶板进入人防区应预埋防护密闭套管。 人防工程质量监督竣工验收现场查验资料1、建设单位与施工单位签订的施工承包合同复印件； 2、建设单位与监理单位签订的委托监理合同复印件； 3、浙江省人防工程防护（化）设备供货合同复印件； 4、各专业平、战时竣工平面图； 5、经人防主管部门或人防审图机构审定的设计变更文件； 6、主体施工过程中的隐蔽资料； 7、人防工程质量检验评定表； 8、人防设备、设施资料（厂家资质证书、产品合格证原件）； 9、人防工程各环节监督记录及整改落实反馈单； 10、建设参与各方工程质量证明文件（勘察、设计单位工程质量检查报告、施工单位工程质量竣工报告、监理单位工程质量评估报告）； 11、防护（化）设备质量保修承诺书； 12、人防工程平战转换预案。 第 7 页 共 7 页
