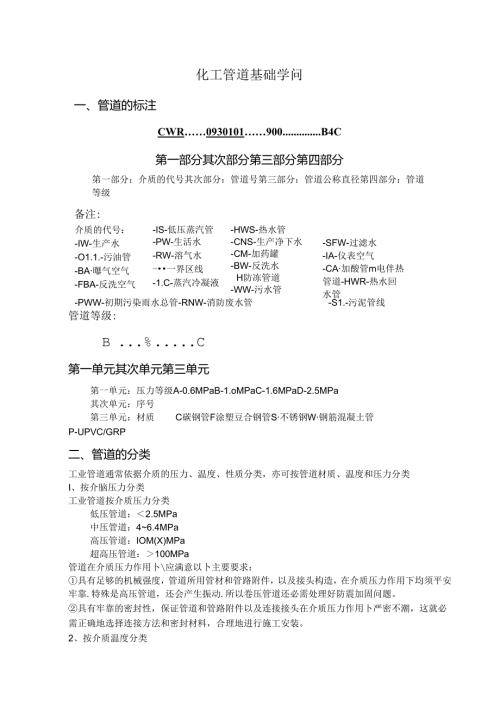

1、化工管道基础学问一、管道的标注CWR0930101900B4C第一部分其次部分第三部分第四部分第一部分：介质的代号其次部分：管道号第三部分：管道公称直径第四部分：管道等级备注:-SFW-过滤水-IA-仪表空气-CA加酸管m电伴热管道-HWR-热水回水管介质的代号：-IW-生产水-O1.1.-污油管-BA曝气空气-FBA-反洗空气-IS-低压蒸汽管-PW-生活水-RW-溶气水-一界区线-1.C-蒸汽冷凝液-HWS-热水管-CNS-生产净下水-CM-加药罐-BW-反洗水H防冻管道-WW-污水管-PWW-初期污染雨水总管-RNW-消防废水管-S1.-污泥管线管道等级:B%C第一单元其次单元第三单元第
2、一单元：压力等级A-0.6MPaB-1.oMPaC-1.6MPaD-2.5MPa其次单元：序号第三单元：材质C碳钢管F涂塑豆合钢管S不锈钢W钢筋混凝土管P-UPVC/GRP二、管道的分类工业管道通常依据介质的压力、温度、性质分类，亦可按管道材质、温度和压力分类I、按介脑压力分类工业管道按介质压力分类低压管道：2.5MPa中压管道：46.4MPa高压管道：IOM(X)MPa超高压管道：100MPa管道在介质压力作用卜应满意以卜主要要求：具有足够的机械强度，管道所用管材和管路附件，以及接头构造，在介质压力作用下均须平安牢靠.特殊是高压管道，还会产生振动.所以卷压管道还必需处理好防震加固问题。具有牢
3、靠的密封性，保证管道和管路附件以及连接接头在介质压力作用卜严密不潮，这就必需正确地选择连接方法和密封材料，合理地进行施工安装。2、按介质温度分类工业管道按介质温度分类常温管道：-4O-I2O,C低温管道：（TC以下中温管道：450C高温管道：450C以上管道在介质温度作用F.应满意以卜主要要求：管材耐热的稳定性。管材在介质温度的作用下必需稳定牢兆。对于同时承受介质温度和压力作用的管道，必需从耐热性和机械强度两个方面满意工作条件的要求。管道热应变的补偿。管道在介质温度和外界温度变更作用卜.，将产生热变形，并使管道承受热应力的作用。所以输送热介质的管道应设计补偿器，以便汲取管道的热变形，削减管道的
4、热应力.管道的绝热保温。为了削减管道热交换和温差应力，输送热介质和冷介质的管道，管道外壁应设绝热层。工业管道按介质性侦分类序号分类名称介质种类对管道的要求1汽水介质管道过热水蒸气、饱和水蒸气和冷热水依据工作压力和温度进行选材，保证管道有足够的机械强度和耐热的稳定性2腐蚀性介痂管道硝酸、硫酸、盐酸、磷酸、苛性碳、氯化物,硫化物等所用管材必需具有耐,腐蚀的化学稳定性3化学危急品介质管道毒性介质（氯、虱化物、氨、沥青、煤焦油等）、可燃与易燃易爆介历（油品油气、水煤气、氮气、乙狭、乙烯等），以及窒息性、剌激性、腐蚀性、易挥发性介质输送这类介质的管道，除必需保证足够的机械强度外，还应满意以下要求：1.密
5、封性好2 .平安性好3 .放空与排泄快4易凝固、易沉淀介质管道重油、沥青、苯、尿素溶液输送这类介质的管道应实行如下特殊措施用管外保温或伴热电缆型保温淮的方法来保持介质温度，并采纳蒸气吹扫的方法进行扫线5含有粒状物料介质的管道些粒状物料的水固混合物或气固混合物介质1 .选用合适的输送速度2 .管道的受阻部件和转弯处应做成便于介质流淌的形态，井内衬耐磨材料3、按管道材侦、温度、压力综合分类管道材质、介质温度和压力分类（GBJ235-82），这种分类方法是基于对管道工作状态的牢靠性和介质的危急性的一种分类方法，共分为五类，详细见下表：材质工作温度CO工作压力（MPa）IIIIIIIVV碳钢37O32
6、10-324-101.6-41.63701()4-101.641.6合金钢W-70或2450随意不锈钢-70450104-101.6-41.6铝及铝合金随意-1.6钢及钢合金随意104-101.6-41.64、按工业用水运用程度分类依据环境爱护法和水资源法，工业用水应按规定尽可能提高重灾运用程度，以节约水资源和能源并爱护环境。按运用程度的不同，分为源水管道、道复用水管道、循环用水管道。序号分类名称运用程度处理标准I源水管道运用一次按用水标准处理2重复用水管道运用多次按水侦水温标准处理3循环用水管道无限循环运用按水历水温标准处理5、按制造工艺及所用管坯形态不同分类按制造工艺及所用管坯形态不同而分
7、为无缝钢管（圆坯）和焊接钢管（板，带坯）两大类。（1）无缝钢管因其制造工艺不同，乂分为热轧（挤压）无缝钢管和冷拔（轧）无缱钢管两种。冷拔（轧）管又分为圆形管和异形管两种.无缝钢管，因其用途不同而分为如下若干品种：GB。主要用于船舶锅炉及过热器用1、II级耐压管等代表材质为360、410、460钢级等.GBI479-2000（高压化肥设备用无缝钢管）。主要用于化肥设备上输送高温高压流体管道。代表材质为20、16Mn、12CrM。、1.2Cr2M。等。GB9948I988（石油裂化用无缝钢管）。主要用于石油冶炼厂的锅炉、热交换器及其输送流体管道。其代表材质为20、12CrM0、ISM。、ICn9N
8、i1.1.Nb等。GB18248-2000（气瓶用无缝钢管，主要用于制作各种燃气、液压气瓶。其代表材质为37Mn、34Mn2V、35CrMO等。GB17396-1998（液压支柱用热轧无缝钢管）。生要用于制作煤矿液压支架和缸、柱，以及其它液压缸、柱.其代表材质为20、45、27SiMn等.GB3O93-I986（柴油机用i压无缝钢管）。主要用于柴油机喷射系统高压油管。其钢管一般为冷拔管，其代表材质为20A。GB/T3639-I983（冷拔或冷轧精密无缝钢管）。主要用于机械结构、碳用设备用的、要求尺寸精度高、表面光滑度好的钢管。其代表材质20、45钢等。GBT3O94-I986（冷拔无缝钢管异形
9、钢管）。主要用于制作各种结构件和零件，其材质为优质碳素结构钢和低合金结构钢。GB1187I3-I988（液压和气动筒用精密内径无缝钢管）。主要用于制作液压和气动缸筒用的具有精密内径尺寸的冷拔或冷轧无缝钢管。其代表材质为20、45钢等。GB13296-I99I（弼炉、热交换器用不锈钢无缝钢管）。主要用于化工企业的锅炉、过热器、热交换器、冷凝器、催化管等。用的耐高温、高压、耐腐蚀的钢管。其代表材质为OCrI8Ni9、ICrI8Ni9T1.OCrI8Ni1.2Mo2Ti等.GB.T14975-I994（结构用不锈钢无缝钢管）。主要用于一般结构（宾馆、饭店装饰）和化工企业机械结构用的耐大气、酸腐蚀并具
10、仃肯定强度的钢管。其代表材质为0-3CI13、0Cr1.8Ni9.ICr1.8Ni9Ti、OCr1.8Ni1.2Mo2Ti等。GBE4976-1994（流体输送用不锈钢无缝钢管）.主要用丁输送腐蚀性介质的管道。代表材质为OCrI3、OCrI8Ni9、ICrI8Ni9Ti、OCr1.7Ni1.2Mo2.OCrI8Ni1.2Mo2Ti等。YB.T5035-I993（汽车半轴套管用无缝钢管）。主要用制作汽车半轴套管及驱动桥桥壳轴管用的优质碳素结构钢和合金结构钢热轧无健钢管,其代表材质为45、45Mn2,40Cr.2OCrNi3A等。（2）焊接钢管焊接钢管采纳的坯料是钢板或带钢，因其焊接工艺不同而分为
11、炉焊管、电焊（电阻焊）管和自动电弧焊管.因其焊接形式的不同分为直缝焊管和螺旋饵管两种.因其端部形态又分为圆形焊管和异型（方、扁等）焊管。焊管因其材质和用途不同而分为如卜.若干品种：GB113O91-I993（低质流体输送用镀锌焊接钢管）。主要用于输送水、煤气、空气、油和取暖热水或蒸汽等一般较低压力流体和其他用途管.其代表材质Q235A级钢，GB.T3092-I993（低压流体输送用镀锌焊接钢管其主要用于输送水、煤气、空气、油和取暖热水或蒸汽等般较低压力流体和其它用途管。其代表材质为：Q235A级钢.GB.TI429I-I992（矿用流体输送焊接钢管）,主要用于矿山压风、排水、轴放瓦斯用直缝焊接
12、钢管。其代表材质Q235A、B级钢。GB1498O-I994（低压流体输送用大直径电焊钢管）。主要用于输送水、污水、煤气、空气、采暖蒸汽等低压流体和其它用途“其代表材质Q235A级钢.GB/TI277O-199I（机械结构用不锈钢焊接钢管）。主要用于机械、汽车、自行车、家具、宾馆和饭店装饰及其他机械部件与结构件。其代表材质OCr1.3、1.Cr1.7,OOCr1.9Ni1.k1.Cr1.8Ni9.OCr1.SNi1.1.NbGBE2771-1991（流体输送用不锈钢焊接钢管）.主要用输送低压腐蚀性介质。代表材质为OCrI3、0Cr1.9Ni9,00Cr1.9Ni1.1.、OOCr1.7、OCr
13、1.SNi1.1.Nb17Cr1.7Ni1.4Mo2等。三、管道工程常用的材质、管件及连接方式一、常用管材常用管材分为金属管、非金属管、衬里管三大类。（-）金属管.金城管在管道中的应用极为广泛。其种类有：钢管、铸铁管和有色金属管等。1、钢管。主要用于输送水、煤气、热水、压缩空气等介旗，以及用作采暖管道。依据表面状态，钢管又可分为镀锌管和不镀锌管两类.镀锌管习惯上称为白铁管，不镀锌管习惯上称为黑铁管。2、储铁管。一般由灰口铁铸造，也叫生铁管。常用于给水、排水及煤气输送等。3、有色金属管。包括铜及铜合金管、铝及铝合金管等。有色金属管主要用于空谢、高纯水设备以及现代高档次建筑的给水、热水供应管道等。
14、二）非金属管在管道中的应用越来越广泛，有渐渐取代金属管的趋打。主要种类有陶饶管、玻璃管、塑料管、橡胶管、玻璃钢管、混凝土管和钢筋混凝土管等。塑料管与金屈管相比，具有独特的优异性，它质量精、的腐蚀、绝缘性好、成型工艺简洁，在建筑业和市政工程中有着越来越广泛的应用。排水管道、给水管道、热水管道、供暖管道和雨水管道都大量运用塑料管。在建筑业中，最常运用的塑料管主要是PVC管,包括硬聚氯乙烯管（UPVC管）、氯化聚氯乙烯管（CPVC管）。二、/用管件管件是管鲁中的里要元件，它起着连接管子、变更管线管向、接通支管和安排管路的作用.常用管件主要有：（1）用于管子连接的接头、对丝、管枯、异径管、法兰等：（
15、2）用于变更管线走向的一般弯头、异径弯头等：（3）用于接通浮管的三通、四通等：（4）用于封闭管路的管堵、管帽等。一般，不同材质的管子均配有与其材质相同的管件，运用时，应依据管子的材质进行选择。三、常用协助材料在管道工程施工中，常用的协助材料主要有：（1）在管路连接中起密封作用的密封材料：（2）为防止金属管道在各种环境下受到腐蚀、延长管道运用寿命的防腐材料：（3）为削减管道内热介质散热和冷介质吸热，而对管道进行保温的保温材料：（4）用于制作设备、管道基座、支架等的型钢材料。（一）密封材料1、麻丝。一般用手管螺纹的填充材料，也可作为铸铁管承插口的第一所材料。2、白铅油。通常与麻丝共同运用，可作螺纹
16、缺口的密封材料。3、水泥。是常用的建筑材料，在管道工程中的支架安装、埋地管道工程中均会用到水泥。水泥的种类许多，管道工程中常用的水泥有硅酸盐水泥，特殊状况下也可用到膨胀水泥。（二）防腐及保温材料1、防锈漆.种类许多，常用的有红丹漆、铁红防锈漆、各种调和漆、音油等。2、侬粉漆。银粉漆是由银粉、青漆和汽油三种原料谢配而成。多用于面漆。3、聚苯乙烯泡沫制品。主要用于空调管道的保温材料”四、常用阀门阀门是用来启闭管道，使被输送的介质行、止、或变更流向，调解被输送介质的压力、流量和间接调解温度，以达到限制介质流淌，满意运用要求的重要管道部件。阀门的种类繁多，（I）依据构成材明可分为铸铁阀、铸钢阀和锻钢阀
17、等：2）按连接形式可分为螺纹连接阀门、法兰连接阀门和焊接阀门等；（3）按驱动方式可分为手动阀门、动力驮动阀门：（4）按阀门作用可分为切断阀、止回阀、节流阀、蝶阀、平安同、减压阀和疏水阀等。五、管道施工（一）管道连接。常见的管道连接方式有：螺放连接、承插连接、法兰连接、焊接等。此外，随着管道施工技术的不断发展，出现了不少新的连接方式,如套箍连接、热溶连接等.1、螺纹连接。也称丝扣连接，是指在管段端部加工出螺纹，然后拧上带内螺纹的管件，如管箍、三通、弯头等，再和其他管段端部带螺皎的管段连接起来，从而构成管路系统。镀锌钢管和采暖系统中的立管、支管等管径较小的管道常采纳此种方法连接。连接时应留意连接不
18、易过松，也不易运用过多的密封材料，以免引起管路渗露或堵塞。2,承插连接。就是把管子或管件的插1.插入另一根管子或管件的承口内，在承插门之间填入适当的填料，或涂抹有机粘接剂等，使管道连接起来，以形成管路系统。此方法多用于塑料管，如建筑排水中运用的PVC管。操作时，先用干布或酒精将承口擦干、擦净，然后在管件的承口内侧涂抹上粘合剂，再在管子的插门外侧涂抹上粘合剂，涂抹应快速、匀称、适量，不得漏涂。粘合剂除抹结束后，应马上将管子插入承口，施压，使管材插入事先画出的插入深度标记处，并将管道旋转90度。留意：在管道的承插过程中，不得运用锤子击打，多余或挤出的粘合剂应刚好擦除，以免影响管道外壁美观，承插结束
19、后，应依据粘合剂性能，及外界气候条件，静止至接口固化。3、法兰连接由一对法兰、一个垫片及若干螺栓螺母组成，是一种可拆式链接，法兰连接很少是因强度不足而遭破坏的，但常由于密封不好导致泄漏。因此，密封问题已成为法兰连接中的主要问题，而法兰密封面与垫片又干脆影晌到法兰的密封。法兰密封面即法兰接触面，简称法兰面。般均需经过比较精密的加工，以保证足够的精度和光滑度，才能达到预期的密封效果.常川的法兰密封面有平面型、凹凸型、桦槽型和自紧型等数种。3.1.1 平面型密封面只有一个光滑的平面，为改善密封性能，常在密封面上车出几道宽约Imm、深约（）5mm的I9心沟槽，犹如一齿这种密:封结构荷洁,简洁加工，但安
20、装时垫片不易装正，紧螺栓时也易挤出，一般用于低压、无毒介质的容器上。3.1.2 凹凸形密封面是一对法兰的密封面分别为凹面和凸面，且凸面高度略大于凹面深度。安装时把垫片放在凹面上，因此简洁装正，口紧螺栓时也不会挤出。其密封性能优于平面型，但加工较困难，一般用丁中压容器。3.1.3 榨槽型密封面是在一对法兰的密封面上,聘其中一个加工出一圈宽度较小的桦头，将另一个加工出与样头相协作的推槽，安装时垫片放在样槽内。这种密封面因垫片被固定在桦槽内，不行能向两边挤出，所以密封性能更好，口垫片较窄，减轻J压紧螺栓的负荷,但这种密封面结构困难，加工困难，且更换垫片比较费事，神头也简洁损坏。所以，一般只用于易燃或
21、有用的工作介质或工作压力较高的中压容器上。（NHO3.1.4 自索式密封面是将密封而和垫片加工成特殊形态，承受内压后，垫片会自动紧压在密封面上确保密封效果.故称为白米式密封面.这种密封面的接触面积小，垫片在内压作用下有自紧实力，密封性能好，削减了螺栓的紧力，也就削减了螺栓和法兰的尺寸。这种密封面结构适用于高压及压力、温度常常波动的容器JtO法兰密封面即使经过精密的加工，法兰面之间也会存在微小的间隙，而成为介质泄漏的通道。垫片的作用就是在螺栓的压紧力作用下产生理性变形，以填充法兰密封面之间存在的微小间隙，堵塞介质泄漏通道，从而达到密封的目的。321非金属软垫片是用弹性较好的板材按法兰密封面的直件
22、及宽度剪成-个制环.所用材料主要有橡胶板，石棉橡胶板和石棉板等，依据容器的工作压力、温度以及介质的腐蚀性来选用。一般低压、常温（W100C）和无腐蚀性的介质的容器多用橡胶板（经过硫化处理的便橡胶工作温度可达200*C）;介质温度较高（对水蒸气/450。对油类N35OC）的中、低压容器通常用石棉橡胶板或耐油石棉橡胶板：一般的腐蚀性介质的低压容器常采纳耐酸石棉板：压力较高时则用聚乙烯板或聚四氨乙烯板。322缠绕垫片是用石棉带与薄金属带（低碳钢或合金钢带）相间缠绕制成。因为薄金属带有肯定的弹性，而I1.是多道密封，所以密封性能较好。用于压力或湿度波动较大，特殊是直径较大的低压容器上最为相宜，因为这种
23、垫片直径再大也可以没有接口。323金属包垫片又称为包合式垫片，是用薄金属板（一股是用白铁皮，介质有腐蚀性的用薄不锈钢板或铝板）内包石棉材料等卷制而成的圈环。这种型片耐高温、弹性好，防腐实力强，有较好的密封性能.但制造较为费事，一般只用于直径较大、压力较高的低压容器或中压容器上。4、套箍连接。就是运用金属套箍将两根管子进行对接连接，此方法多用于管彳仝较大的镀锌钢管，操作方法比较简洁（略以（一）管道试压管道安装完毕后，应依据设计的规定或规范要求，对系统进行压力试验，以检查工程的侦量、材料及设备J贞曼等。应用最广，无论是室内的隐藏或埋地的排水管在隐藏前，还是室外的排水管道在埋设前，都必需先进行严密性
24、试验。严密性试险的主要方法是灌水试验，其操作程序为：封死各卫生器具、短管管口及排出管管口，自层立管检查口灌水，至检查口成口面，其潮水高度应不低手底以R生器具的上边沿，或底必地面高度，满水15分钟，水面下降后再视察5分钟，液面不降、接口无渗漏为合格。（三）管道保温将管路和设备的外表用保温材料加以粒盖、包扎，称为管道保温。管道保温的目的是为r削减管道内蒸汽、热水的散热及冷冻水的吸热“管道工程中，运用的保温材料种类许多，保温形式主要有两种：对于管径较小的管子可运用保温套管，对于管径较大的管道或管子可运用保温瓦片或保温贴板。运用保温套管时，可先将套管套在管子上，两湍预留出管子连接的位置，再将管子连接好
25、后，用保温套管包扎在管子的连接处。运用保温贴板时，可在管道工程完工后进行，先将管子外壁清理干净，保证外表面的清沽，然后再任常广的外衣面上涂抹上胶贴材料，格按泞定大小龙以好的泡沫塑料保温板枝盖在管子的外壁上轻压，以使保温板与管子的外壁粘联。四、化工管道雄i色标准序号介质名称涂色管道注字注字颜色I工业水绿上水白2井水绿进水白3生活水绿生活水白4过滤水绿过灌水白5循环上水绿循环上水白6循环下水绿循环下水白7软化水绿软化水i8清净下水绿净化水白9热循环给水暗红热水（上）白10热循环回水暗红热水（T）白I1.消防水绿消防水红12消防泡沫红消防泡沫白13冷冻水（上）淡绿冷冻水红14冷冻回水淡绿冷冻回水红1
26、5冷冻盐水）淡绿冷冻盐水（上）红16冷冻盐水（回）淡绿冷冻盐水（下）红17低压蒸汽红低压蒸汽白18中用蒸汽红中乐蒸汽白19高压蒸汽红高压蒸汽白20过热蒸汽暗红过热蒸汽白21蒸汽回水冷凝液暗红蒸汽冷凝液（回）绿22废气的蒸汽冷凝液暗红蒸汽冷凝液（废）黑23空气（压缩空气）深蓝压缩空气白24仪表用空气深蓝仪表空气白25班气天蓝氧气黑26辄气深蓝缄气红27氮（低压气）黄低压氮黑2S氮（高压气）黄高压氮黑29仪表用氮黄仪表用歌黑30二氧化氮黑二班化氮黄31真空白真空大蓝32氨气黄氮气黑33液氨黄液氨黑,U氨水黄氨水绿35氯气草绿氯气绿36液氯草绿纯氯白37纯碱粉红纯碱白38烧碱深蓝烧碱i39盐酸灰盐酸黄40硫酸红硫酸白41硝酸管本色硝酸蓝42醋酸管本色醋酸绿43煤气等可燃气体紫煤气等可燃气体白44可燃液体银白油类（可燃液体）黑45物料管道红按管道介明注字黄注：I）对于采暖装置一律涂刷银漆，不注字。2）通风管道（塑料管除外）一律涂灰色。3）对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护照时,均不涂色.4）对于室外地沟的管道不涂色，但在阴井内接头处按介质进行涂色。5）对于保温涂沥吉的防腐管道，均不涂色。
