    会议室系统施工方案.docx

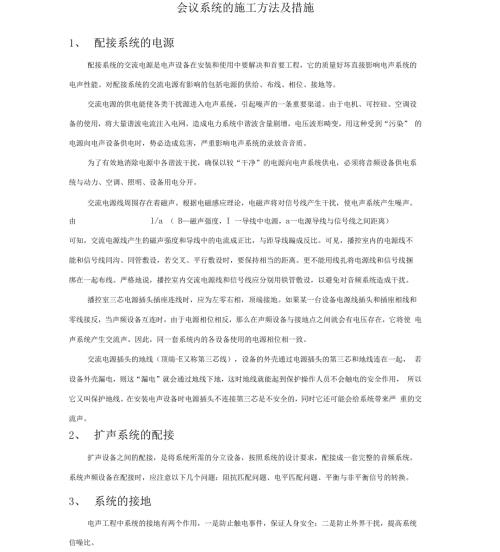

    1、会议系统的施工方法及措施1、配接系统的电源配接系统的交流电源是电声设备在安装和使用中要解决和首要工程,它的质量好坏直接影响电声系统的 电声性能。对配接系统的交流电源有影响的包括电源的供给、布线、相位、接地等。交流电源的供电能使各类干扰源进入电声系统,引起噪声的一条重要渠道。由于电机、可控硅、空调设 备的使用,将大量谐波电流注入电网,造成电力系统中谐波含量剧增,电压波形畸变,用这种受到“污染” 的电源向电声设备供电时,势必造成危害,严重影响电声系统的录放音音质。为了有效地消除电源中各谐波干扰,确保以较“干净”的电源向电声系统供电,必须将音频设备供电系 统与动力、空调、照明、设备用电分开。交流电源

    2、线周围存在着磁声。根据电磁感应理论,电磁声将对信号线产生干扰,使电声系统产生噪声。 由l/a ( B磁声强度,I 一导线中电源,a一电源导线与信号线之间距离)可知,交流电源线产生的磁声强度和导线中的电流成正比,与距导线蹁成反比。可见,播控室内的电源线不 能和信号线同沟、同管敷设,若交叉、平行敷设时,要保持相当的距离。更不能用线扎将电源线和信号线捆 绑在一起布线。严格地说,播控室内交流电源线和信号线应分别用铁管敷设,以避免对音频系统造成干扰。播控室三芯电源插头插座连线时,应为左零右相,顶端接地。如果某一台设备电源线插头和插座相线和 零线接反,当声频设备互连时,由于电源相位相反,那么在声频设备与接

    3、地点之间就会有电压存在,它将使 电声系统产生交流声。因此,同一套系统内的各设备使用的电源相位相一致。交流电源插头的地线(顶端-E又称第三芯线),设备的外壳通过电源插头的第三芯和地线连在一起, 若设备外壳漏电,则这“漏电”就会通过地线下地,这时地线就能起到保护操作人员不会触电的安全作用, 所以它又叫保护地线。在安装电声设备时电源插头不连接第三芯是不安全的,同时它还可能会给系统带来严 重的交流声。2、扩声系统的配接扩声设备之间的配接,是将系统所需的分立设备,按照系统的设计要求,配接成一套完整的音频系统。 系统声频设备在配接时,应注意以下几个问题:阻抗匹配问题、电平匹配问题、平衡与非平衡信号的转换。

    4、3、系统的接地电声工程中系统的接地有两个作用,一是防止触电事件,保证人身安全;二是防止外界干扰,提高系统 信噪比。在一个电声系统中,信号的参考零电平叫作信号地,埋设于地下的地线称作“真大地”设备的外壳构成 机壳地,系统的电源要求有电源地。如果这些地线都要单独埋设,加上广电大楼其他种类的地线,这么多地 线混杂在一起,由于地线接地方式各不相同,地线接点多,势必造成地线上多种信号的相互感应,那么在接 地的各点将会形成电位差,构成地线回路。地电流通过地线将一些交变的信号或其他干扰信号引入电声系 统,对系统造成危害。为了防止接地的各点之间形成电位差,构成地线回路,理论上要求在一个电声系统中,要确保整个接

    5、地 系统是一个“等势体”,工程上采用“一点接地”的方式来满足上述要求。如何采用一蹼接地?我们在安装 播控室时,常用的方法是在单个设备上将信号地和外壳地接于一点,由于所有单个设备都要联接到调音台, 所有信号地和外壳地接于一点,其他所有点最后都汇集到调音台,再用一粗铜线将调音台一点与真大地相 连。电源地则是通过电源线将电源插头插座的接地端与真大地相连。这样就构成了机壳地、信号地、电源 地、真大地一点接地的接地系统。使用这种方法时卡侬连接器上的外壳地与信号地应相连。4、工程设备安装、连接和调试当会议系统工程的前期工程顺利完成,其他相应的施工条件已经具备时,就应该考虑进 行工程的设 备安装、调试了。在

    6、多数情况下,设备安装、调试需要具备以下条件才可以进行:1) 工程的所有管路、吊挂件、线路的预埋和敷设应该全部按照工程方案和施工图进行完毕。2) 安装必须要保证工程现场清洁、不杂乱,最好等装饰部门的施工基本进行完毕后再 进行。3) 现场的保卫和用电情况以及施工设备应该得到充分保证。设备安装是会议系统工程的一个标志性的工作,因为设备的逐步安装到位,现场工程已经逐渐形成 一个明朗的格局,工程整体也逐步成形。但是,由于系统设备的自身特点,特别是它的价格都比较昂贵,所 以在进行设备安装时都应该注意以下方面:1) 设备安装一定要注意包括人身和设备的安全。设备安装牢固性一定要经得起考验,在没有充分的 把握下

    7、绝不能盲目通电工作。2) 设备安装一般采取现场和控制室分开进行的形式。3) 设备安装和线路连接一定要规范,尤其是存在同类、同型、同用途的舞台设备时,定要做好详细的标记。4) 安装前一定要仔细检查设备附件及包装附属物切记遗留、抛弃。5) 安装前都要进行单机测试,发现问题及时处理。6) 重型设备安装时一定要预先配备必要的升降工具。7) 设备安装时不要忽略设备的散热,排风环境的安排。8) 吊挂设备都必须采取相应的防坠落措施。设备安装完成后,可以有顺序地按照设定连接图进行系统的连接工作,设备连接时应该注意以下问题:1) 设备连接必须以系统图为依据,分清系统走向、区域顺序进行。2) 设备连接最好将信号

    8、部分和电源部分分开进行。3) 各连接线的焊点、插头一定要牢固可靠,焊接工艺十分重要。4) 各种连接线应该分类顺序编号,并在线材上标记,以便日后维护、检查方便,同类同性质的设备 连线最好选用颜色同类型线材。5) 设备间的连接口要仔细判断,插接正确,绝对避免大电流插接口连接错误。6) 设备间的连接线应有序排列、捆扎,不必留下过多的线材,也不要将比较短的线材强行与远处的 设备连接。设备安装、连接完毕后,可以分阶段地进行调试工作,调试工作内容比较多,一般应注意以下方面:1) 调试工作必须在设备安装完毕,而且确信所有设备没有什么故障。2) 调试方法和目标应该以有关标准和参数为依据。3) 设备调试前一定要分项分类分区域逐项检查各设备的基本设置是否有误,调试应该以先单机后系 统为顺序,相互间协调进行。4) 调试电子会议系统时,最重要的是信号,信号流程、信号质量、信号处理方式都是调试时必须考 虑的问题。5) 调试较大型或复杂的系统时,可以分区域、分功能、阶段性地调试,然后再综合调试。6) 调试系统时还应该注意适时作各种运行调试,必要时做好记 录。
