1、第一章编制说明3.5第二章工程概况3.6第三章施工部署3.6第一节施工组织机构3.6第二节施工顺序3.6第三节施工进度计划3.7第四章施工准备工作3.7第一节技术工作准备3.7第二节物资、设备准备3.8第三节劳动力组织准备3.8第四节施工现场准备3.9第五节施工平面及临时设施布置3.9第六节施工重点、难点分析和解决方案3.9第五章主要工程施工方案3.10第一节挖除工程3.10第二节排水工程3.10第三节水泥税路面3.14第四节砌块路面及路沿石3.17第五节挡墙施工3.18第六节人行便道3.19第七节照明工程3.20第八节管网配合施工3.22第六章质量保证和质量违约责任承诺3.23第一节质量目标
2、指标3.23第二节确保工程质量的技术、经济、组织措施3.23第三节质量违约责任承诺3.26第七章安全施工保证措施3.26第一节安全目标3.26第二节确保安全施工的技术、经济、组织措施3.27第八章劳动力投入及保证措施3.30第九章材料投入计划及保证措施3.31第十章机械设备投入计划3.32第十一章施工进度计划和保证措施及违约责任承诺3.33第一节施工进度计划和保证措施3.33第二节工期违约责任承诺3.37第十二章季节性施工技术措施3.37第十三章成品保护措施3.39第十四章关于提高质量、保证工期、降低造价的合理化建议.3.40第十五章在施工中采用的新技术、新材料、新工艺、新设备.3.41第十六

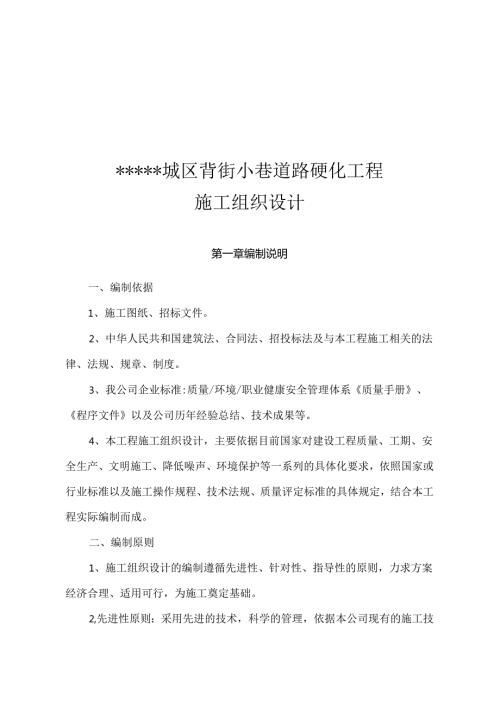

3、章保证文明施工的技术、经济、组织措施3.42附表1拟投入本工程的主要施工设备表3.44附表2拟配备本工程的试验和检测仪器设备表3.45附表3劳动力计划表3.46附图1施工进度网络图3.47附图2施工总平面图3.48附表4临时用地表3.49*城区背街小巷道路硬化工程施工组织设计第一章编制说明一、编制依据1、施工图纸、招标文件。2、中华人民共和国建筑法、合同法、招投标法及与本工程施工相关的法律、法规、规章、制度。3、我公司企业标准:质量/环境/职业健康安全管理体系质量手册、程序文件以及公司历年经验总结、技术成果等。4、本工程施工组织设计，主要依据目前国家对建设工程质量、工期、安全生产、文明施工、降
4、低噪声、环境保护等一系列的具体化要求，依照国家或行业标准以及施工操作规程、技术法规、质量评定标准的具体规定，结合本工程实际编制而成。二、编制原则1、施工组织设计的编制遵循先进性、针对性、指导性的原则，力求方案经济合理、适用可行，为施工奠定基础。2,先进性原则：采用先进的技术，科学的管理，依据本公司现有的施工技术、装备、人力等资源条件，合理组织施工，优化配置资源，有效地实现项目建设质量、安全、工期目标。3、针对性原则：在充分理解和熟悉工程特性的基础上，对建设项目施工中的难点、特点、重点和质量通病，采取有针对性的技术措施和管理措施，确保工程施工达到技术有保障、质量无事故、进度按节点、成本有控制的总
5、目标要求。4、指导性原则：施工组织设计应符合基本建设工程施工程序和施工规范要求，并结合施工现场的实际情况编制，能为今后的施工组织起到规划性、指导性、针对性的作用和效果。第二章工程概况本工程为*城区背街小巷道路硬化工程第二标段，建设地点位于*,总里程长约1643.98m。第三章施工部署第一节施工组织机构一、组建以项目经理为核心的施工项目部，项目部的组成人员本着专业配置齐全，年富力强，精干高效的原则配备，木工程项目班子以项目经理领导为首，卜设现场经理、项目工程师、施工员、技术员、质量员、核算员、安全员、材料员、资料员等进行全方位管理。:、工程施工组建专业技能高，后备力量足，能征善战的劳务队伍,确保
6、工期均衡快速施工，口均投入劳动力35人，高峰期为50人。第二节施工顺序一、本工程每条路工程量小，施工场地小且分散，基本位于社区等人群聚居处，为保证工程进度，拟安排两个施工队在两个街道同时开工,每个施工队负贲一条街道的工程。二、各工序之间仍然采用流水作业法，保证工程有条不紊的进行，提高效率，不打乱仗。第三节施工进度计划根据招标文件要求，本工程施工工期为*日历天。计划开工时间为年月日，计划竣工时间为年月日。为了确保按期完成施工任务，我公司精心组织了强有力的项目班了，采用网络图合理安排各施工工序，组织流水平行作业施工。具体各施工段开竣工时间详见施工进度计划网络图。第四章施工准备工作第一节技术工作准备
7、一、枳极主动与建设单位进行接洽，详细了解现场地形、地貌和水文地质情况。:、向建设单位接收坐标控制点和水准点，以及各种测量控制标志,进行闭合复查，做好施工测量的准备工作。三、装备高精度施工测量仪器、工具，组建测量专业小组（两名助理工程师、两名测量技术工人）。四、接到图纸后，组织有关人员熟悉图纸，搞好图纸会审和技术交底工作，建立工程技术档案资料。五、结合图纸设计进行针对性的技术规程、施工规范的培训，制定“四新”推广应用计划，编制施工组织设计和专项施工方案。六、编制标后预算，并进行工料分析，为成本预测预控提供依据。第二节物资、设备准备一、根据工程进度安排，按季度、月、旬列出物资设备需用量使用计划表。
8、二、列出各种材料、半成品、构件需用量总体计划，掌握资源和质量情况，并确定采购供应渠道和进场时间表。三、落实各种施工机械的进场使用性能，组织性能良好的施工机械按计划投入使用。四、建立各种施工工具、机具的维修、分类以及动态情况分析，按计划向施工现场输送。五、严格按照设计确定的类别型号进行构配件、设备等的采购。六、主要材料及设备在使用前15口将有关材料设备的技术指标、性能、样品、价格、供货商等名称报监理工程师审查，批准后方可进场。第三节劳动力组织准备一、根据工程的施工特点，由劳务分公司对各劳务队进行招标选定,结合工程特点选定专业施工队。:、对进场的劳动力组织进行技能考核，施工组织交底，工艺流程交底，
9、确保施工队伍的有效投入。三、建立健全施工项目的各项劳动组织规章制度，形成“交底T过程一验收”的组织监控体系。四、加强各专业工种的穿插流水，交叉作业的协作施工培训，使施工队伍能够及时进入操作最佳状态O第四节施工现场准备一、按照施工平面布置图进行现场内道路的铺垫、修筑，贯通施工道路，做好现场排水、排污、废水外流等前期工程。:、现场各种施工场地按平面布置图进行规划建设。三、提前搞好现场内的“四通一平”工作，做好现场内的场地硬化工作。第五节施工平面及临时设施布置一、项目部办公室及住宿用房积极与社区居委会联系，短期租用民房作为办公室和住宿用房，并在工地现场设置活动工棚，派人值班，加强夜间工地管理。二、拌
10、合场设置由于施工场地狭窄，施工现场处在居民密集区，并从环保考虑，城区内不宜设置拌合场，为此我公司计划采用成品拌料，直接运至现场。三、施工用水、用电与社区居委会联系协商后就近接用，另外配备75KW发电机及40001.洒水车各一台，以备应急。第六节施工星点、难点分析和解决方案一、本工程地处人口密集的居住区，人流量大，在施工过程中，我公司将加强环保措施，保持场地清洁，控制扬尘，杜绝漏洒建筑材料，并通过有效的技术手段和管理措施将噪音控制在最低程度，不在夜间安排噪声很大的机械施工。二、由于该工程分布点多面广，不可能安排同时施工，我公司将结合建设单位的要求来决定实际的总体施工顺序。三、考虑到本工程施工需要
11、作大量的协调工作，如我公司中标，将进一步与相关单位及工程所在街办、社区居委会取得联系，争取他们的支持在施工过程中我们将派出两名专职协调员，就施工中出现的问题，请有关部门出面协调解决，保证工程的顺利进行。四、由于施工场地狭窄，施工可能给居民带来出行不便，在施工过程中我公司将与社区居委会一道做好宣传解释工作，并在保证工程质量的大前提下，对他们的一些可以实施、有条件实施的建议、意见予以适当考虑，各居民出入口均设置简易、牢固的便道，方便居民出行，与施工现场居民建立良好的关系，争取居民群众支持，让群众满意。第五章主要工程施工方案第一节挖除工程一、原有面层挖除主要采用人工挖除，在部分较宽路段，适当考虑机械
12、施工，以加快工程进度。二、对于面层挖除后，路基不符合设计要求部分，在经甲方、监理同意的情况下采用相应的技术措施予以处理，保证工程质量。三、挖出的原有路面渣土，清运至甲方指定位置。第二节排水工程一、排水工程施工工艺流程测量放样一基槽开挖T基础垫层一底板浇筑T管道安装（检查井砌筑）一闭水试验土方回填。:、施工放线1、工程开工前，根据业主提供的水准点及道路的中心线，做好水准点，中心线的复核、固定工作，做好测量记录，并报业主及监理工程师核查。2、施工现场各临时水准点、基线控制点均以水泥碎护桩或引测在固定建筑物上。3、经纬仪按设计标高放好基槽开挖中心线。三、基槽开挖1、管道基槽、井体开挖采用挖掘机开挖。
13、施工中按放坡系数放好边坡，以防塌方：开挖后预留30Cm保护层，待铺垫层前再用人工进行清理。2、基槽开挖时不得扰动原状上，如遇扰动人工清理后，再用与设计要求相同材料回填，密实度不小于95乐3、管沟基础应落在原土层上，若遇淤泥或杂填土应以清除，超挖深度小于20cm采用砂砾石，若超挖深度大于20cm采用含水泥4%水泥土填实，压实度不小于95S过路管沟槽用6%水泥稳定砂砾回填，压实度不小于95%。四、基础施工1、在基槽开挖完成后，必须严格测量放样复核制，对槽底宽度、高程及底面放坡、轴线位置，应由监理工程师复核无误后，方可进行基础校的施工。2、管道基础浇筑，首要条件是基槽开挖符合标准，基槽排水良好无积水
14、槽底土层不遭到破坏，没有管涌、松软现象。3、睑使用商品险，级配正确，控制水灰比，向槽底下料要用滑槽,碎振捣必须密实。4、在雨季浇筑碎时，应准备好防雨措施。5、做好每道工序的质量检验，未达标准宽度、厚度，应予返工重做。五、管道安装铺设1、在管道铺设前，必须对管道基础作仔细检查复核。检查基础碎质量是否达到设计要求，复核轴线位置、线形以及标高是否与设计标高吻合，如发现差错，应纠正或返工。切忌在不合质量标准基础上进行管道铺设。2,管道安装前，宜将管、管件按施工设计的规定摆放，摆放的位置应便于起吊与运送。3、在管道铺设前，必须对轴线再次测量复核，符合设计后才开始排管。4,管节下入沟槽时，不得扰动天然地
15、基。5、稳管用垫块应事先按设计预制成形，安放位置准确。使用三角形垫块，应将斜面作底部，并涂抹一层砂浆，以加强管道的稳定性。6、为防止管道接口渗漏，对使用管材必须严格检验，不符合标准者不得使用，特别是卸管后，要再检查有无损伤、裂缝、有无缺口，包括圆度偏差，发现上述问题应予剔除。六、检查井砌筑1、井底基础应与管道基础同时浇筑。检查井内流槽，宜与井壁同时进行砌筑，表面应采用砂浆分层压实抹光，流槽应与上下游管道底部接顺，管道内底高程应符合规范的规定。2、在井室砌筑时，应同时安装踏步，位置应准确，踏步安装后，在砌筑砂浆或碎未达到规定抗压强度前不得踩踏。3、在砌筑检查井时应同时安装预留支管，预留支管的管径
16、方向、高程应符合设计要求，管与井壁衔接应严密，预留支管管口宜采用低强度等级砂浆砌筑封口抹、匕4,检查井接入圆管的管口应与井壁平齐，并砌破圈加固，砌筑圆形检查井时,应随时检测宜径尺寸，当四面收口时,每层收进不应大于30三,偏心收口时，每层收进不应大于50mm。5、砌筑检杳井的内壁应采用水砂砂浆抹面，内壁抹面应分层压实，外壁应采用水泥砂浆搭缝挤压密实。6、检查井砌筑至规定高程后，应及时浇筑或安装井圈，盖好井盖。7、检查井周围回填前应符合下列规定：（1）、井壁抹面和防渗层应符合质量要求；（2）、井壁与管道连接处应采用水泥砂浆填实。8、检查井允许偏差应在以下范围之内：井身尺寸方井长、宽20mm,圆管
17、直径20mm；井与路面高程差：非路面20nm,路面5inm：井底高,呈DW100O10mm,D100015mm0七、闭水试验污水管及雨水管在安装好以后，根据设计要求，在填土之前必须进行闭水试验。1、闭水试验应在管道灌满水经24小时后再进行。2、对渗水量的测定时间应不少于30min,八、雨水口1、雨水口应与道路工程配合施工。按道路设计边线及支管定出雨水1.中心线桩，雨水口长边必须重合道路边线。2、按雨水口中心线桩挖槽，挖至设计槽底。槽底要夯实，并浇筑C1.O混凝土基础。3、雨水口砌筑(1)、砌筑井墙，随砌筑随勾平缝，用CIO混凝土将墙外回填捣实。(2)、井口与路面施工相互配合、同时升高，井圈安装
18、好后，盖木板或用铁板漫蓬，以备在道路面层施工时，压路机通过不致被压坏。九、灰土垫层1、根据需要回填灰土的数量和比例，确定所需石灰的数量，并提前进行熟化。2、石灰熟化后运到施工现场，采用机械按比例进行集中拌和，熟石灰粒径不得大于5mm,粘土粒径不得大于15廊，发现粒径超标的应及时筛除，熟石灰的掺入量应严格按比例进行掺和。3、当6%石灰土拌和均匀后，由铲车端运至沟槽，进行铺填，铺设厚度15cma第三节水泥徐路面一、水泥石灰综合稳定上基层1、水泥、石灰等材料必须在施工前进行检验合格，水泥有出厂合格证明方可使用，开工前应将材料样送到试验室，测定干容量，最佳含水量以及饱水抗压强度等技术指标，并得到监理工
19、程师认可。2、水泥石灰综合稳定土采用机械，拌合严格计量，控制配比，拌合的熟料达到色泽调合一致，水分合适，无明显粗细离析现象。3、混合料运输采用自卸汽车现场运输，做到随拌、随运、随铺、随压实。4、水泥石灰综合稳定十分两次均匀推铺，压实系数控制在1.4左右。5、摊铺时应挂线检杳，顺序而退，跟踪测量，以保证平整度和高程的要求。6、整形后，在混合料处于最佳含水1一2%的范围内进行压实，先用轮胎式振动压路机初压，测定高程，用人工高挖低补，井留有余地，再用三轮压路机终压成型，压路机碾压顺序由路边向路中进行。7、每次摊铺完毕时，接头应整齐一致，在下次摊捕时，应将接头挖齐，铺接压实后应平整顺畅。8、碾压经检验
20、合格后应及时对基层进行养护，待7天后测试合格方可进行碎路面施工。三、水泥碎面层1、混凝土采用商品混凝土，坍落度要严格控制在进场时160180廊。由险罐车运至指定位置，将混凝土自卸入模，出料及铺筑时卸料高度必须控制在1.5米以内，以免产生离析，若发现离析，应重新搅拌。2、模板采用与路面厚度相同的槽钢，根据分块尺寸确定每板为5m,模板的加固采用导钉固定，道钉间距不大于1m,模板表面必须平整光洁,浇筑前涂隔离剂，模板接头及底部用塑料膜封严，以防漏桨。模板每用一次必须进行整理。3、碎摊铺采用人工掩铺，掩铺前先在基层洒水，保持基层处于湿润状态。摊铺应在整个板块宽度上连续进行，中途因故停工，应设施工缝,摊
21、铺厚度应考虑据实预留高度，严禁抛掷和楼耙，以防离析。4,碎的振捣先用插入式振动器振捣-遍，振动棒应快插慢抽，插入间距不大于其有效作用半径1.5倍，并不得过振，然后用平板式振动器振动两遍（一纵一横），最后用振动梁振动一遍.在振捣过程中应辅以人工找平，表面整平时，应选用较细的碎石混合料，严禁用纯砂桨。并随时检查模板有无下沉、变形或松动。5、用滚筒提浆，然后收浆，在振动梁振平后，用滚筒在碎表面来回滚动，使表面的水泥浆形成波纹状，达到提浆，整平作用，收浆必须在终凝前完成，一般不小于四遍，第一遍在滚筒提浆工序后进行，主要是排除泌水和压下石子，第遍和第三遍继续排除泌水并进行整平抹光，最后一遍在役接近终凝，
22、表面显潮湿状态时进行，主要作用是将表面砂浆进一步抹光压密。收浆时严禁在险面板上洒水，撒水泥灰。当烈日暴晒或干旱风吹时，应在遮荫棚下进行。6、压纹：压纹时应以碎表面用手指轻轻按压能出现2mm深左右压痕,并且压纹机轮齿不带翻碎表面砂浆为宜。压纹时应垂直于道路中线放置靠尺，压纹机顺靠尺进行，以保证压纹纹路直顺和每轮间隔的均匀、荚观，每一轮压纹应一气呵成，中途不得停顿，不得来回推拉，每操作一次应将压纹机清洗一遍，压纹深度控制在2mm左右：按设计要求人行道也拉毛。7、碎路面终凝后应及时养护，经监理工程师同意后采用麻袋覆盅湿水养护，养护期不少于14天。养护期内不能开放交通。8、碎路面纵缝、缩缝、施工缝采用
23、机械切缝，碎强度达到2.OMPa才能开始切缝，并保证缝的周边不被剥落，在昼夜温差较大时，应特别注意切缝时机，可进行隔缝先切的办法，防止险路面出现裂缝，切缝完图纸中的问题及早解决，使各方明确工程重点和难点。建立执行工程定期协调会制度，及时解决工程施工中有关问题。二、各项资金要及时到位，设计交底和变更要及时卜.达。三、监理单位要抓好工程的关键部位、薄弱环节和重点工序现场监控。四、科学合理的安排工期，为确保工程质量、工期，建议建设单位对本工程的较全部采用商品碎。这样不仅能极大的提高工效，也能减少噪声、降低环境污染，保证了现场文明施工。五、利用微机管理，及时调整进度计划、材料计划，确保材料的提前采购，
24、降低材料成本。六、落实各层次进度控制人员的具体任务和工作货任，建立项目进度控制的组织系统及控制目标体系，确定进度控制工作制度，对影响进度的因素进行分析和预测。七、建设单位要鼓励施工单位努力开展工程创优，不仅合同中要明确优质优价，而且要大力协助施工单位，为施工单位提供创优的施工条件。八、工程质量监督涉及部门多，环节多，需要建设单位给予充分的重视，做好施工阶段的协调工作。第十五章在施工中采用的新技术、新材料、新工艺、新设备一、商品混凝土应用技术；:、微机化管理。第十六章保证文明施工的技术、经济、组织措施一、定期对项目部全体人员进行现场文明施工培训教育，提高环保意识，创建绿色安全文明工地。二、本工程
25、计划创建市级安全文明工地，创建安全文明工地的根本在管理，只要目标一经确定，建立健全一套严密完整、行之有效的安全管理制度，严格贯彻执行JGJ59-2003标准，并付诸实施，做好安全记录资料收集整理。三、根据现场情况，做好主要堆场、道路、作业区周围的硬化工作,并做好排水措施。四、现场设门卫、办公室、职工活动室等，并全部抹灰刷涂料。同时设专门的饮水处，设专人看管。五、所有的材料进场后，都要由材料管理人员按施工现场平面布置图统一指定地点堆放，堆放地点要坚实，堆放地点周围按2%-3%设排水坡，砂石成方成堆，并按要求进行标识产地、规格、批量、状态。钢筋的成品材料分规格分别挂牌标识，并要堆放整齐。六、现场设
26、置专门的垃圾堆放点，每天都由专人负责清理，在施工现场内对每个施工作业组划分卫生责任区，定期对各个施工组的卫生责任区进行检查，设置卫生红旗，实行奖罚制度，激励所有工人的卫生意识。作到施工现场的整洁干净。七、办公区与生产区建立卫生责任制，每天打扫，办公室封门要牢固以保证安全。八、按要求设置需要的保健、急救设施及药器，经常利用宣传栏、黑板报进行卫生防病宣传教育，组建急救队伍，设一名有证的急救人员,现场医务人员定期对现场急救人员培训考核，并做好记录。九、积极开展文明施工竞赛活动，在施工队伍之间，班组之间开展文明竞赛，不定期进行检查评比，评比结果张榜公布，奖优罚劣，充分调动工人的积极性。十、在环保方面，
27、尽量减少污染，利用立体防护网，若有粉质垃圾卜.运，则洒水后方可下运,或用袋装下运。十一、所有带噪音的固定施工机具设置防护棚，进行噪音隔离，夜间施工未经地方环保部门许可不得施工。十二、现场不得焚烧有毒，有害物资。十三、施工现场场地的粉质材料每日洒水，减少粉尘污染。十四、积极推广新技术、新工艺、新设备和现场化管理方法，提高机械作业程度，尽量节能，减少污染。十五、广泛应用电视机、广播等手段，宣传、教育、动员全体职工不但要做好文明施工，而且要搞好企业职工精神文明建设。十六、根据现场情况，搞好防尘、绿化工作。十七、在施工中，做好地下管线及其他设施保护加固。十八、遵守有关管理部门对市容环境卫生及施工现场的
28、管理规定，坚持文明作业，材料机具堆放整齐，建筑垃圾及时运走，竣工做到工完场清。拟投入本工程的主要施工设备表序号机械或设备名称型号规格数黑制造年:份额定功率(kw)生产能力于工位用施部备注1履带式挖掘机3Y18-215河渤2014沟槽开挖2光轮压路机Y1.254上海2013碾压灰土3洒水车T120E41上海2013路水道洒4履带式推土机4太原2013沟槽回填5自卸汽车东风1405河南2014方运上倒6空压机VY/78太原2013道路施工7风镐4徐州2013面除路拆8装载机Z1.50C3徐州2012倒运9切缝机3江苏2013路而施工拟配备本工程的试验和检测仪器设备表序号仪器设备名称型号规格数量国别
29、产地制造年份已使用台时数用途备注1全站仪DJS-802CH1.A1南京2015坐标控制2水准仪DS3-Z3江苏2014标高控制3钢尺鼓测100m5郑州2015距离测试4险坍落度筒3太原2014坍落度检测劳动力计划表单位：人工种按工程施工阶段投入劳动力情况/水泥碎路面人行道路面排水管道安装工程清理备注比I105司机45碎工2010壮工5101015电工121安装工10合计3037151115中2巨IMw2牺2彳冲型2460中刎IqE20坤利2中0|；|?|5回:巾邛可：7Iig1-流H潴圜瀚的长治市城区背街小巷道路硬化工程建设项目施工（第二标段）网络图&aSP的4CdA一-Ii1.11”-11A201$,9I20：5：0I-nEIH百豳雕国皆照口口皿幽曜蹈曜8日口口口雄睡国雕MMEE1.口口BIEE田田长治市城区背街小卷道路硬化工程第二标段施工平面图宿舍宿舍宿舍会议室办公室餐厅自来水阀门JiS主道路机械停放区工人生活区流H湫卡回囹男厕女厕门卫临时用地表用途面积（平方米）位置需用时间门卫10详见平面图至工程竣工项目办公、生活区100详见平面图至工程竣工工人宿舍300详见平面图至工程竣工材料堆放区200详见平面图至工程竣工配电室50详见平面图至工程竣工合计660
