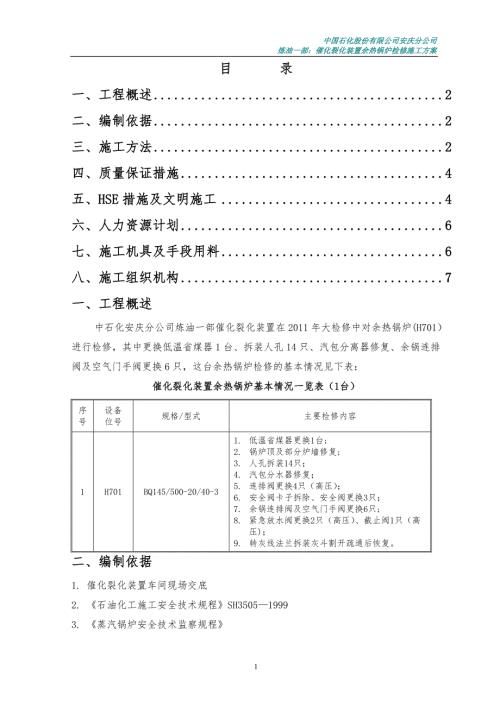

1、中国石化股份有限公司安庆分公司炼油一部：催化裂化装置余热锅炉检修施工方案目 录一、工程概述2二、编制依据2三、施工方法2四、质量保证措施4五、HSE措施及文明施工4六、人力资源计划6七、施工机具及手段用料6八、施工组织机构7一、工程概述中石化安庆分公司炼油一部催化裂化装置在2011年大检修中对余热锅炉(H701）进行检修，其中更换低温省煤器1台、拆装人孔14只、汽包分离器修复、余锅连排阀及空气门手阀更换6只，这台余热锅炉检修的基本情况见下表：催化裂化装置余热锅炉基本情况一览表（1台）序号设备位号规格/型式主要检修内容1H701BQ145/500-20/40-31. 低温省煤器更换1台;2. 锅
2、炉顶及部分炉墙修复;3. 人孔拆装14只；4. 汽包分水器修复；5. 连排阀更换4只（高压）；6. 安全阀卡子拆除、安全阀更换3只；7. 余锅连排阀及空气门手阀更换6只;8. 紧急放水阀更换2只（高压）、截止阀1只（高压)；9. 转灰线法兰拆装灰斗割开疏通后恢复。二、编制依据1. 催化裂化装置车间现场交底2. 石油化工施工安全技术规程SH350519993. 蒸汽锅炉安全技术监察规程三、施工方法3。1检修前准备3.1.1 现场检修施工前应做好如下准备：3.1.1.1掌握设备运行情况,准备设备好图纸和车间设备台帐等相关技术资料;3。1.1。2准备好检修记录等表卡；3。1。1。3准备好检修工机具、
3、量具、材料和劳动保护等用品.3.1.2 现场检修前应完成下列工作:3.1。2.1施工方案已审批；3。1.2.2各种施工作业票据已办理完毕;3.1.2.3已组织施工人员对施工方案进行了学习；3.1.2.4设备和与其连接管线之间已加盲板隔离，设备内部已经吹扫（蒸煮)、置换和清扫干净，符合安全检修条件.3。2 焊接技术要求3。2.1所有焊接工作必须由持证焊工担任。3。2。2施焊前应清除坡口表面及周围的油污、铁锈等脏物。焊后及时清理熔渣和飞溅物。3。2。3焊接环境出现下列情况之一时，必须采取有效防护措施，否则禁止施焊。a 手工电焊时风速大于8m/s,气体保护焊时风速大于2m/s。b 相对湿度大于90。
4、3。2。4焊接完毕后，待焊缝冷却后进行外观检查。焊缝成型良好.焊缝表面不得有裂纹、焊瘤等缺陷，焊缝表面清理后不得留有熔渣与飞溅物.3。3余热锅炉检修施工基本程序（1） 由技术人员根据车间交底对施工人员进行技术交底；（2） 拆人孔;（3） 脚手架搭设；（4） 待炉内化验分析合格后,在车间的监护下进入炉内进行施工；（5） 由车间负责组织对余热锅炉及其内构件进行认真全面检查；（6） 对车间检查出的隐蔽缺陷和问题进行处理；（7） 锅炉顶及部分炉墙修复；（8） 低温省煤器更换；（9） 汽包分水器修复；（10） 相关阀门、安全阀、截止阀更换；（11） 转灰线法兰拆装灰斗割开疏通后恢复；（12） 冲洗水线盲
5、板拆装；（13） 脚手架拆除、回装人孔。3。4预热锅炉检修基本注意事项（1） 施工人员作业时必须穿戴相应的劳动保护用品;（2） 入炉前确认安全措施到位，联络方式可靠；（3） 炉内、外所有的电源线必须安全可靠；（4） 施工时要对人孔等的密封面采取保护措施；（5） 人孔等回装时，垫片一定要对正，不得加偏；螺栓紧固时,应对称加力，以防因受力不均而引起的泄露；（6） 吊装作业应有专人进行指挥，吊装作业区域范围应设置明显的警戒标志；（7） 施工工具及物料的上、下运输必须用吊篮装载，并有防止脱落的保护措施，不允许直接捆扎吊装；吊装过程中，所有施工人员要时刻注意施工安全，如有紧急情况，应迅速撤退到安全区域；
6、8） 炉内、外交叉作业时均需采用相应的安全保护措施，防止施工工具、紧固件等从高空坠落而造成人员伤害。 四、质量保证措施4.1加强质量检查，严格执行质量奖罚制度：4.1。1认真及时做好“三检一评”工作,“三检”就是自检、互检、专业检查，“一评就是质量等级评定。4.2施工过程的质量控制4。2.1施工中把好“五关”，即施工程序关、操作规程关、原材料检验关、隐蔽工程验收关、工序交接关。4。2。2施工前要做到熟识图纸、规范标准，施工后，要做好记录.4。2。3严格按照审批后的施工方案进行施工作业,严禁不按或违背施工方案进行施工。五、HSE措施及文明施工5。1HSE管理办法5。5.1现场HSE管理按石家庄
7、安全点名制进行。5.2安全教育培训5.2.1施工人员进入现场前必须接受安全知识教育,并签订安全承诺书，否则不得进入施工现场。5.2。2设备改造前由安全员组织专门的安全交底。施工人员都要认真执行有关安全操作规定，做到安全施工。5.3现场安全管理5。3.1进入施工现场必须按规定穿戴劳保服装,正确佩戴安全帽及上岗证,否则不得进入施工现场。5。3.2两米以上（含2米）的作业即为高处作业，高处作业必须系好安全带，不得以绳或其它物品代替安全带，作业时要检查安全带位置有无妨碍操作，而且要高挂低用。5。3.3高处作业严禁走单梁、管道,严禁高空抛物,所有工具、材料严禁上下投掷，必须由绳索吊运。5。3。4多层作业
8、交叉作业和高处作业时，应特别加强现场安全监督工作,制定切实可行的安全防护措施，防止发生高空坠落、机械伤害、触电等事故。5。3。5多人工作时，必须相互注意安全,做到“三不伤害”.5。3.6现场用电必须符合有关安全用电管理规定。5.3.7脚手架的搭设和使用必须符合安全规定.5.3.8雨天施工要注意防滑.5。4安全用火与防火防爆：5.4。1严格遵守石家庄炼油厂有关施工现场的用火规定.5.4。2 动火预防措施有下列:（1）动火区域内不得存放（留）易燃、易爆物品；（2）高处动火要有防止下方起火的措施，如清理、隔离易燃物。（3)氧气瓶和乙炔瓶的安全距离不得小于5米,且与动火点的安全距离不得小于10米。氧
9、气瓶、乙炔瓶不能曝晒(有遮阳罩），乙炔瓶不能倒放且必须有防回火装置。5.4.3 施工现场应设置对应的消防器材，并且所有人会使用。5.4.4 现场动火施工时，必须有专职监火人。5。5实行安全责任制,落实人员，明确责任，现场设专职安全员。5.6 安全试压5。6。1试压过程中若发现有异常响声、压力下降、或加压装置发生故障等不正常现象时应立即停止试压，查明原因排除故障后才允许继续试压。5。6。2在耐压试验过程中，不得进行与试验无关的工作，无关人员不得在试验现场停留。5。6.3压力试验过程中一般不得带压紧固螺栓或向受压元件施加压力。5.7 文明施工5。7。1 严格按车间要求布置施工现场，机具、材料、设备
10、工棚等不得随意摆放。5.7。2 正确佩戴劳动保护用品，着装应符合安全规定.5。7.3 设备、配件或材料上保持无泥土、污物。5.7。4 及时回收余料、废料,严禁乱堆乱放,做到工完料尽场地清,保证场地清洁和道路畅通.5。7.5 现场的水线、电缆、电焊把线等要合理布置，不准乱拉乱扯。氧气带、电焊把线每日收工后要盘好。六、人力资源计划1.人力资源安排见表.人力资源安排工 种人 数管理人员3起 重 工4铆 工6管 工5气 焊 工1电 焊 工4电 工2架子工10七、施工机具及手段用料1主要施工机具见表。主要施工机具一览表序号机具名称规格单位数量备注1吊 车30T台12货 车8T台13电焊机台15气焊工具套16角向磨光机100台27角向磨光机150台28倒 链3T台49倒 链1T台410大锤8磅把211扳手M12套412扳手M16套413扳手M22套614扳手M24套62。主要手段用料见表。施工手段用料一览表序号名称规格单位数量备注1钢 板=16m22盲板2耐油石棉板=3m244氧 气瓶25乙 炔瓶1八、施工组织机构6
