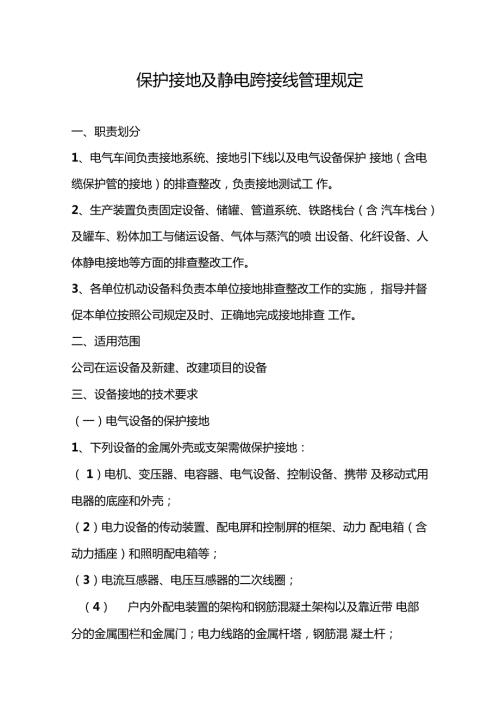

1、保护接地及静电跨接线管理规定一、职责划分1、电气车间负责接地系统、接地引下线以及电气设备保护 接地（含电缆保护管的接地）的排查整改，负责接地测试工 作。2、生产装置负责固定设备、储罐、管道系统、铁路栈台（含 汽车栈台）及罐车、粉体加工与储运设备、气体与蒸汽的喷 出设备、化纤设备、人体静电接地等方面的排查整改工作。3、各单位机动设备科负责本单位接地排查整改工作的实施， 指导并督促本单位按照公司规定及时、正确地完成接地排查 工作。二、适用范围公司在运设备及新建、改建项目的设备三、设备接地的技术要求（一）电气设备的保护接地1、下列设备的金属外壳或支架需做保护接地：（ 1）电机、变压器、电容器、电气设
2、备、控制设备、携带 及移动式用电器的底座和外壳；（2）电力设备的传动装置、配电屏和控制屏的框架、动力 配电箱（含动力插座）和照明配电箱等；（3）电流互感器、电压互感器的二次线圈；（4）户内外配电装置的架构和钢筋混凝土架构以及靠近带 电部分的金属围栏和金属门；电力线路的金属杆塔，钢筋混 凝土杆；（5）电缆接线盒、终端盒的外壳、电力电缆的金属外皮、 电力线路的金属保护管、电缆支架等；（6）铠装控制电缆的金属外皮，非铠装或非金属护套电缆 的12根屏蔽芯线；（7 ）敷线钢索，吊车轨道。2、电气保护接地线的技术规格电气设备保护接地系统应采用BVR-500型绝缘软铜导线（黄绿相间标识色），导线截面见表一。
3、表一接地线的截面积序号接地设备尺寸（mrf）1接地干线70旋转电动机w 5.5kW6w 15kW162w 30kW25w 100kW50 101kW70变压器等w 100kVA253w 500kVA50 501kVA704高低压配电盘705r机旁控制箱、照明箱106配电板（监视屏、维修电源箱）507照明灯具2.58电缆、金属保护管69母线导管1610电源中性点703、电气设备保护接地的连接方法采用镀锌螺栓加放松垫片（即弹簧垫）与被接地设备设施连 接，导线两端应压接接线端子（即线鼻子）。（二）非电气设备防静电接地及防静电跨接线1、管道静电接地材料的选用和安装方法见表二及图一、图、图三表二静电接地
4、材料选择表跨接线项目材料数量跨接线16mm多股铜芯绝缘线（黑色）I 型 L 400mnE 型 L 800mmM 型 L600mm引下线16mm多股铜芯绝缘线（黑色）自接地点至离地500mn处 实际需量接线端子OT16-12铜制裸压接端头r 2个/1条跨接线金属接地板尺寸见图二，材质同被接地体根据结构形式确定法兰连接板尺寸见图二，碳钢镀锌r根据结构形式确定螺栓/螺母M10X 35镀锌2套/1条跨接线法兰连接板I型 适用于DNC 80的工艺管道跨接线II型适用于DNt80的工艺管道皿型适用于设备管口和阀门处图一金属法兰连接处防静电跨接示意图352535256隔热层厚度法兰螺栓规格M14M16M20
5、M24M27M30M33a28354250576572D16182226303336b40444650545862法兰连接板详图图二金属接地板、法兰连接板详图图三 软管连接金具的接地2、浮顶罐的浮船、罐壁、活动走梯等活动的金属构件与罐 壁之间，应采用25 mm的多股软铜芯绝缘线连接，连接点不 少于两处。浮船与罐壁之间的密封圈应采用导静电胶制作。 设置于罐顶的挡雨板采用 10 mm的多股软铜芯绝缘线与顶板 连接。连接方式详见图四、图五。图四浮顶与罐本体跨接储罐侧壁图五 防风雨密封与储罐侧壁的跨接2、铁路栈台与槽车的接地（汽车栈台及汽槽的接地）铁轨的接地参见图六，图七，槽车的接地见图八拿110冏于钳1.斥飆抚B0用72斤盹图六铁轨轨端跨接示意图an图七钢轨接地示意图图八火车槽车接地示意图（三）静电接地干线盒接地体用钢材的最小规格接地干线和接地体材料选用镀锌钢材，钢材规格按表三选用表三静电接地干线和接地体用钢材规格名称单位规格地上地下扁卒钢截面积mm100160扁钢厚度mm4(5)4(5)圆钢直径mm12(14)14角钢规格mm50 X 5钢管直径mm50注：括号内数字为2类腐蚀环境中用钢材的推荐规格
