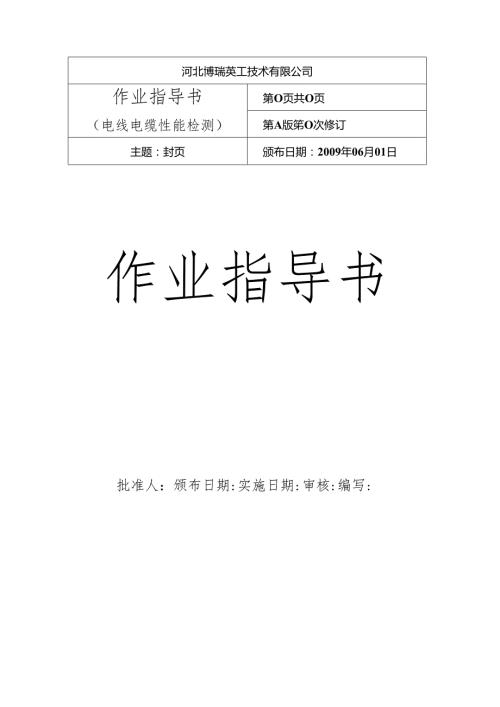

1、河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第O页共O页第A版笫O次修订主题：封页颁布日期：2009年06月01日作业指导书批准人：颁布日期:实施日期:审核:编写:河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第O页共O页第A版笫O次修订主题：修改页颁布日期：2009年06月01日修订序号对应章、节、条、号修订容批准人批准日期河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第O页共O页第A版第O次修订主题：职业道德规颁布日期：2009年06月01日职业道德规一、服从领导的统一安排，统一指挥。二、爱岗敬业，积极热忱，恪尽职守，始终如一。三、提高技能，持证上岗，无上岗证及不
2、能胜任者不得独立操作报出数据。四、以科学严谨的态度、公正无私的作风对待检舱工作。五、不欺瞒客户，不得以不正确或无效的检险方法进行检验。六、工作期间精力集中，不得谩不经心或擅自离岗。七、不虚报、空报数据，以实测结果为准。八、保质保量及时地完成检验工作。九、有问必答，有惑必解，体现全方位高效优质服务。十、衣帽整齐干净，室环境清洁。河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第O页共O页第A版笫O次修订主题：目录颁布日期：2009年06月01日第一章高压试验第二章导体电阻试验第三章绝缘电阻试验第四章绝缘厚度试验第五章外形尺寸试验第六章附表河北博瑞英工技术有限公司作业指导书（电线电缆性能检测
3、第1页共3页第A版笫0次修订主题：电压试颁布日期：2009年06月01日第一章电压试验1. 1适用国本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。1.2 依据标准GB50303-2002建筑电气工程施工质量验收规GB/T3048.8-2007电线电缆电性能试验方法第8部分：交流电压试验GB/T5023.2-2008额定电压450/75OV及以下聚氯乙烯绝獴电缆第2部分：试验方法GB/T5013.2-2008额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法1.3 仪器设备SBJ-I型工频高压试险设备1.4试验方法1.4 .1先将电缆在温度为205oC水槽浸
4、水一小时，试样两个端部伸出水面的长度应不小于200mm,且应保证在规定的试脸电压下不发生沿其表面闪络放电。河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第2页共3页第A版第0次修订主题：电压试颁布日期：2009年06月01日1.4.2应按规定接线方式接线，也可采用其他接线方式，但必须保证试样每一线芯与其相邻线芯之间，至少经受一次按产品标准规定的工频电压试验。1.4.3打开电源开关，按加压启动按钮，开始施加电压，对试样施加电压时，应当从足够低的数值（不应超过产品标准所规定试骏电压值的40%）开始，以防止操作瞬变过程而引起的过电压影响；然后应缓慢地升高电压，以便能在仪表上准确读数，但也不能
5、升得太慢，以免造成在接近试验电压时耐压时间过长。当施加电压超过75舟试脸电压后，只要以每秒2%的速率升压，一般可满足上述要求。当达到要求电压时，开始设定加压时间，当达到规定时间后，不发生击穿现象，则说明电缆耐压符合要求。1.4.4当检测耐压结束后，降低电压，直至低于所规定的试验电压值的40%,然后再切断电源，以免可能出现瞬变过程而导致故障或造成不正确的试验结果。1.5试验结果及评定1.5.1试样在施加所规定的试验电压和持续时间无任何击穿现象，则可认为该试样通过耐受工频电压试验。1.5.2试般中如发生异常现象，应判断是否属于“假击穿”。假击穿现象河北博瑞建工技术有限公司作业指导书（电线电缆性能检
6、测）第3页共3页第A版笫O次修订主题：电压试验颁布日期：2009年06月01日应予排除，并重新试验。只有当试样不可能再次耐受相同电压值的试验时，则应认定试样已击穿。1. 5.3如果在试验过程中，试样的试验终端发生沿其表面闪络放电或部击穿，允许另做试验终端，并重复进行试验。1.6注意事项1.6.1试验回路应有快速保护装置，以保证当试样击穿或试样端部或终端发生沿其表面闪络放电或部击穿时能迅速切断试跄电源。1. 6.2试验设备、测量系统和试样的高压端与周围接地体之间应保持足够的安全距离，以防止产生空气放电。试验区域周围应有可靠的安全措施，如金属接地栅栏，信号灯或安全警示标志。1.6. 3试验区域应有
7、接地电极，接地电阻应小于4欧，试验装置的接地端或附加电极均应与接地电极可靠连接。河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第1页共6页第A版笫0次修订主题：导体电阻试睑颁布日期：2009年06月01日第二章导体电阻试验2. 1适用围本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。3. 2依据标准GB50303-2002建筑电气工程施工质量验收规GB50411-2007建筑节能工程施工质量验收规GB/T3048.4-2007电线电缆电性能试骏方法第4部分：导体直流电阻试验GB/T5023.2-2008额定电压450/75OV及以下聚氯乙烯绝缘电缆第4. 分：试
8、验方法GB/T5013.2-2008额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法2.3仪器设备QJ57P型直流电阻电桥2.4试验方法2. 4.1干电池安装：在电桥背面电池盒按板性装入六节1号1.5V干电池（桥路电源）和2节6F22型9V橙层电池（指零仪电源）。河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第2页共6页第A版笫0次修订主题：导体电阻试睑颁布日期：2009年06月01日2.4.2面板操作2.4. 2.1桥路电源和指零仪的接/外接选择开关设置2.4.2.2桥路电源和指零仪均采用接：应将选择开关扳向“Bm”、Up99U1.XTO2.4.2.3桥路电源采用外接，指
9、零仪采用接：应将电源选择开关扳向B,将电桥附件一AC/DC电源适配器的输出线插头插入“Be”插孔，或在“氏两接线柱处按极性接入DC1.5-2V用户自备电源。此时1.5V1号干电池可装可不装，但指零仅用6F22型9V叠层电池必须装上。2.4.2.4采用外接指零仪：应将指零仪转换开关板向“Gm”，外接指零仪从Bf接线柱接入。此时6F22型9V叠层电池可装可不装。2.4.2.5电池电压检查:将倍率盘“MU1.TIP1.IER”由rtOFFw分别旋到“B、”和“G”一桥路和指零仪电源电压检查，电表指针进入或超过绿线国表示电压正常。2.4.2.6指零仪调零：将倍率盘置于某一倍率，预热5分钟后，调节调零电
10、位器“ZERO”,对指零仅进行零点调整。2.4.2.7按钮开关：“B”、“G”分别为桥路电源、指零仪按钮开关。按下接通、复位（放手）断开；当按下后旋转90开关接通并锁定，再旋转河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第3页共6页第A版笫0次修订主题：导体电阻试睑颁布日期：2009年06月01日90开关自行复位。2.4.3接线：用测量导线（每根VO.1Q）按四线制接法将被测电阻器1.与电桥的G、R、P?和C?连接柱正确、可靠相连接。2.4.4测量程序2.4.4.1测量前应将倍率盘和5个测量盘自始点至终点来回旋转数次，使开关接触良好。2.4.4.2根据被测电阻器阻值K标称值，适当设置
11、倍率盘、测量盘示值。在同时按下“B”、“G”按钮同时调节测量盘便指零仪回零一一电桥平衡，则被测电阻阻值由下式表示：R=倍率X测量盘读数值2.5有关部件使用规则2.5.1测量盘：适当选择倍率盘，尽量使左起第一测量盘示值不为0,以使测量数据有足够的读数位数，提高分辨力，确保测量的准确度。特别提示：第一测量盘左下方有小数点“”符号，故测量盘读数值应为0.1X5个读数盘示值之和。各字盘上“X”符号表示10,请勿忘记进位。2.5.2指零仪：指示表指针偏转方向，按国际惯例，设计时规定电桥平衡过程中指孝仪偏转方向与测量盘旋转方向保持一致。如将测量盘往顺时针方向旋转，则指零仪指针应跟随其向顺时针方向偏转，反则
12、反河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）笫4页共6页第A版第O次修订主题：导体电阻试酷颁布日期：2009年06月01日之。2.5.3灵敏度调节:初测时指零仪“Sensitivtym（灵敏度）旋钮应逆时针旋至较低位置，电桥初步平衡后再提高，这样能防止指零仪过载，缩短测量时间。2.5.4“B”“G”按钮使用要点：低值电阻测量时，电桥输出的测试电流较大，若“B”按钮常按不放或按下时间较长，则被测电阻R,耗散功率较大而发热。由于被测电阻器温度系数存在，尤其铜、铝等金属材料温度系数较大，使测量结果随温度而变。再说电桥本身也会发热，也会影响测量精度。采用“点按法”测量，即“B”、“G”两按
13、钮不锁住、间断点按（按下约12秒、复位约46秒）,边按边测量，使测量数据重复性好，以确保电桥应有测量精度。2.5.5采用外接电源供电：电桥平衡过程中必定要调节测量盘，微量机核振动会引起1号干电池与接触片之间接触电阻的改变，至使测试电流波动，结果导致电感产生反电动势，影响电桥平衡点稳定性。采用接触良好、容量足的外接电源是提高平衡点稳定度的有效措施。2.5.6测量程序：测量时应先按“B”、后按“G”按钮；测量完毕应先放“G”后放“B”按钮。在测量过程中（即“B”按钮按下时）不得断开或改接测量点，否则电感因电流突然产生反电势，导致拉电效，危及人身安全。河北博瑞建工技术有限公司作业指导书（电线电缆性能
14、检测）第5页共6页第A版笫0次修订主题：导体电阻试睑颁布日期：2009年06月0102.6测量结果及评定R=倍率X测量盘读数值Dd254.5100ORi）=RtXJ）f234.5+r1.式中：t在测量时的试样温度，cC;RJn20（时导体电阻，km;Rt-1（aC）时，长度为1.（m）的电缆导体电阻，Q；1.-电缆试样长度（是成品试样的长度，而不是单根绝缘线芯或单线的长度），m测量结果应按有关电缆产品标准中试脸要求的规定进行评定。2. 7注意事项2.7.1测量结尾工作：每次测量告一段落，应及时将“B”“G”按钮复位，改接被测电阻后再继续测量。电桥使用完毕，必须将倍率开关置于“OFF”位置。电桥
15、若近期不用，应将所有电池取出，防止干电池漏液。如已漏液，则应及时彻底清理，以防损坏电桥。2.7.2电桥只能对无源电阻进行测试，严禁市电或其他电源从测量端引入。2.7.3电桥贮放环境条件：温度5七35,相对湿度25%80%,空河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第6页共6页第A版笫0次修订主题：导体电阻试睑颁布日期：2009年06月010气中无腐蚀性气体，避免直射。2.7.4废电池处理：为保护环境，,废电池应妥善处理切勿乱丢。河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第1页共5页第A版笫0次修订主题：绝缘电阻试睑颁布日期：2009年06月010第三章绝缘电阻测量3.
16、 1适用围本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。3. 2依据标准GB50303-2002建筑电气工程施工质量验收规GB/T3048.5-2007电线电缆电性能试验方法第5部分:绝缘电阻试验GB/T5023.2-2008额定电压450/750V及以下聚氯乙埔绝缘电缆第4. 分：试验方法GB/T5013.2-2008额定电压450/750V及以下橡皮绝缘电缆第2部分：试验方法GB/T3956-1997电缆的导体3.3仪器设备ZC-90系列绝缘电阻测试仪3.4试验方法3.4.1试样制备试验应在一根5m长的电缆试样上进行。应剥去护套或外编织层和河北博瑞建工技术有限公司
17、作业指导书（电线电缆性能检测）第2页共5页第A版笫0次修订主题：绝缘电阻试睑颁布日期：2009年06月010任何其他覆盖层或填充物，而不损伤绝缘线芯。3.4.2电源电压检查打开机壳后羞装入R201号电池八节，可用普通的1.5V锌镒电池,也可用1.2V的可充电镉锲电池。将功能开关拨至电池档，输出电压拨至50OV档打开电源开关，此时指示灯亮，仪器显示数值为电池的电压值。此电压应在8.512.5V之间如低于8.5V,仪器显示屏上会出现“1.0BAT”字样，表示电池用完,必须更新或重新充电。3.4.3仪器的校零将功能开关拨至调零档，调节校零旋钮使仪器示值为0.003.4.4绝缘电阻测量步骤3.4.4.
18、1单芯电线绝缘电阻测量方法：将被测电线放入恒温水箱中（电线两头放在水箱外），仪器高压输出端通过金属导体与水接通，测量输入端（红）与芯线相联，屏蔽端（黑）空置不用。玻璃缸加水2/3为好，试样两个端头露出水面的长度应不小于250mm,绝缘部分露出的长度应不小于150mm。恒温水箱接上电源，打开电源开关。设定温度按SET键可设定或查看温度设定点。按下SET键数码管字符开始闪动，表示仪表进入设定状态，按设定值减小按设定值增加。长按数据河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）笫3页共5页第A版笫0次修订主题：绝缘电阻试酷颁布日期：2009年06月01日会快速变动。再一次按SET键仪表回到正
19、常工作状态温度设定完毕。3.4.4.2多芯及有金属外套的电缆绝缘电阻测量方法：测量输入端（红）与被测芯线相联，将其他芯线与外套联在一起后与仪器的高压端联接，屏蔽端（黑）空置不用。3.4.4.3将输出电压选择开关拨至所需电压档，将量程开关拨至X1.OS。档，打开电源开关，仪器调零将功能开关由“调零”档拨至“放电”档，充电一分钟后，由“充电”档拨至“测量”档。注意观察仪器示值，如显示屏出现“1-”说明仪器欠量程。逐步将量程开关按顺时针旋转，使仪器示值在1.00至19.99之间，取其Imin时检测数据为最终结果。如显示屏上出现“：”字样说明仪器处于过量程状态，迅将量程开关逆时针旋转，如在X1.（TQ
20、档仍出现J”，说明被测电缆短路，请速将功能开关拨至“放电”档。3.5试验结果及评定被测器件之绝缘附值=仪罂示值X倍率Ikm导体的绝缘电阻=被测器件绝缘阻值X5/1000测量结果应按有关电缆产品标准中试验要求的规定进行评定。3.6仪器部件的用法3.6.1定时器的用法河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）笫4页共5页第A版笫O次修订主题：绝缘电阻试酷颁布日期：2009年06月01日使用定时开关五、六、七可以获得从1分钟至7分钟不同的定时值,具体用法如下表定时时间关关关0分开关关1分关开关2分开开关3分关关开4分开关开5分关开开6分开开开7分选好定时时间后，打开读数保持开关，此时功能
21、开关从放电档旋至充电档与测量档时，仪器进入定时状态，待定时间到后，仪器进入读数保持状态，指示灯亮。可以方便记录仪器读数。3.6.2滤波器用法在环境干扰严重的地方测量10Q以上电阻时，可配合选用滤波器1、河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）笫5页共5页第A版笫0次修订主题：绝缘电阻试酷颁布日期：2009年06月01日滤波器2开关，使仪器读数保持稳定，在一般的情况下滤波器1与2开关宜放在关的位置，以保持仪器具有较快的响应速度。3.7注意事项3.7.1仪器不用时请放置在干燥通风的地方。3. 7.2长期不使用时，请将电池取出单独存放，以免电池漏液腐蚀机体在测量电线电缆、大型电机变压器
22、等大容量电器时，由于被测器件中存在较大的分布电容以及绝缘材料的介质吸收与极化现象，测量过程中仪器示值呈缓慢上升的特性，这是正常现象，通常对被测器中规定一个特定的测量时间，测量结果以第一次测量为准，如要进行重复测量时则必须对被测器进行充放电后才能进行（一般为数分钟），否则第二次测量示值将明显比第一次示值高。4. 7.3恒温水浴槽仪器外壳应妥善接地，以免发生意外，严禁水缸无水加热，以免烧坏加热管。河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第1页共6页笫A版第0次修订主题：绝缘厚度试睑颁布日期：2009年06月01日笫四章绝缘厚度试验5. 1适用围本作业指导书适用于工业与民用建筑及一般构
23、筑物所采用的电线电缆的性能试验。6. 2依据标准GB50303-2002建筑电气工程施工质量验收规GB/T2951.1-2008电缆和光缆绝缘和护套材料通用试验方法第1部分：通用试脸方法第1节：厚度和外形尺寸测量一机械性能试验4.3仪器设备40倍带光源读数显微镜4. 4试验方法4.4 .1预处理：试验应将绝缘和护套料挤出或硫化（或交联）后存放至少16h方可进行。除非另有规定，任何试验前，所有试验包括老化和未老化的试样应在温度（235）C下至少保持3h。4.5 .2试脸温度：除非另有规定，试脸应在环境温度下进行。4.4.3试样制备从绝缘上去除所有护层，抽出导体和隔离层（若有的话）。小心操作以免损
24、坏绝缘，外半导电层若与绝缘粘连在一起，则不必去掉。每一试件由一绝缘薄片组成，应用适当的工具（锋利的刀片如河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第2页共6页笫A版第O次修订主题：绝缘厚度试睑颁布日期：2009年06月01日剃刀刀片等）沿着与导体轴线相垂直的平面切取薄片。无护套扁平软线的线芯不应分开。如果绝缘上有压印标记凹痕，则会使该处厚度变薄，因此试件应取包含该标记的一段。4.4.4测量步骤将试件置于测量装置的工作面上，切割面与光轴垂直。试件侧为圆形时，按图1径向测量六点。如是扇形绝修线芯，则按图2测量6点。当绝缘是从绞合导体上截取时，应按图3和图4径向测量6点。当试件外表面凹凸
25、不平时，应按图5测量6点。当绝缘、外均有不可去除的屏蔽层时，屏蔽层厚度应从测量值中减去。当不透明绝缘、外均有不可取出的屏蔽层时，应使用读数显微镜测量。无护套扁平软线应按图6测量。两导体之间最短距离的一半作为绝缘线芯的绝缘厚度。在任何情况下，第一次测量应在绝缘最薄处进行。如果绝缘试件包括压印标记凹痕，则该处绝缘厚度不应用来计算平均厚度。但在任何情况下，压印标记凹痕处的绝缘厚度应符合有关电缆产品标准中规定的最小值。若规定的绝缘厚度为0.5三及以上时，读数应测量到小数点后两位（以mm计）：若规定的绝缘厚度小于0.5mm时，则读数应测量到小数点后三位，第三位为估读数。河北博瑞英工技术有限公司作业指导书
26、电线电缆性能检测）笫3页共6页第A版笫O次修订主题：绝雄厚度试酷颁布日期：2009年06月O1.日图1绝缘和护套厚度测（圆形内表面）河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）笫4页共6页第A版第O次修订主题：绝缘厚度试验颁布日期：2009年06月01日图3绝修厚度测（蛟合导体）小厚度图4绝缭厚度测（蛟合导体）河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）笫5页共6页第A版第O次修订主题：绝缘厚度试验颁布日期：2009年06月01日图5维域厚度测（不短整外表面图6绝金厚度酒（扃平双芯无护套软畿）4. 5测量结果的评定河北博瑞建工技术有限公司作业指导书（电线电缆性能检测）第6
27、页共6页第A版第0次修订主题：绝缘厚度试验颁布日期：2009年06月010测量结果应按有关电缆产品标准中试验要且的规定进行评定。进行机械性能试验时，每个试件厚度的平均值应按该试件上测得的六个测量值计算。4. 6注意事项40倍光学显微镜使用后切断电源开关，电池用完立即调换，二节电池同时调换，用同一型号电池。长时间不用仪器，将电池从仪器里取出。河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）笫1页共2页第A版第0次修订主题：外形尺寸试验颁布日期：2009年06月01日第五章外形尺寸试验5. 1适用围本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。5. 2依据标准GB5
28、0303-2002建筑电气工程施工质量舱收视GB/T2951.1-2008电缆和光缆绝缘和护套材料通用试验方法第1部分：通用试验方法第1节：厚度和外形尺寸测量一机械性能试脸5. 3仪器设备千分尺、游标卡尺、测量带5. 4测量步骤5.4 .1软线和电缆外径不超过25mm时，用测微计、投影仪或类似的仪器在互相垂直的两个方向上分别测量。例行试验允许用刻度千分尺或游标卡尺测量，测量时应尽量减小接触压力。5.5 .2软线和电缆外径超过25mm时，应用测量带测笆其图周长，然后计算直径。也可使用能直接读数的测量带测量。5.4.3扁平软线和电缆应使用测微计或类似的仪器沿着横截面的长轴和短轴进行测量。除非有关电
29、缆产品标准中另有规定；尺寸为25mm及河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）笫2页共2页第A版第O次修订主题：外形尺寸试验颁布日期：2009年06月01日以下者，读数应到小数点后两位（以r三计），尺寸为25mm以上者，读数应到小数点后一位。所测得的数值的平均值作为平均外形尺寸。圆形护套电缆椭圆度的检查，应在电缆同一截面上两处测量。5.5测量结果的评定测量结果应按有关电缆产品标准中试验要求的规定进行评定。笫六章附表河北博瑞英工技术有限公司作业指导书（电线电缆性能检测）第1页共1页第A版笫O次修订主题：附表颁布日期：2009年06月0104.1原始记录表格4.2报告表格电线电缆试验
30、原始记录受检委托单位：统一编号:工程名称监理单位样品名称委托日期生产单位试验日期规格型号检会类别样品数量代表批量取样人见证人仪器编号环境温度检验项目检查结果单项判定结构检查绝缘厚度(mm)样品测量值平均值最小ffi技术指标项定单判第1段平均值最小值2第2段第3段第1段平均值最小值第2段第3段第1段平均值2景小值第2段第3段第1段平均值最小值第2段第3段第1段平均值芯5第2段最小值第3段外径测量(nun)外径这25mm测量值平均值外径25mm四周长平均值技术指标单项判定检验依据检验结论备注审核：主检：电线电缆试验原始记录受控中号:工程名称监理单位样品名称委托日期生产单位试舲日期规格型号检验类别样
31、品数量代表批量取样人见证人仪器编号环境温度电气性能导体电阻试脸条件测量值R.导体电阻R11t技术指标单项判定试样长度m测量温度T电压试取试酚条件试验结果技术指标单项判定试样长度m水温tC试样浸水时间hV交流电压min不发生击穿绝缘电阻MQ试验条件测量值绝爆电租技术指标单项判定试样长度m经电压试验浸热水时间h水温X?检验依据检验结论备注委托单位:统一编号:审核:主检:检验报告委托编号:样品名称:工程名称:委托单位:博瑞建工技术检验报告委托单位：统一编号:工程名称瘟理单位产品名称委托日期规格型号报告日期生产单位检骁类别代表批量样品数量仪器编号环境温,变取样人见证人检测依据：检测项目：结构检杳、平均外径.绝缥厚度、导体电阻、电压试验、地缥电阻检验结论:备注：批准：审核：检.验：检验报告委托单位：统一施号:检验项目技术指标实测结果单项结论1构尺寸结构检查平均外径(!”绝缘平均厚度三m)绝缘最津处厚度(IUn)2电气桂能导体电阻20X?(OZkm)V电压试险(m-Ch)V交流电压min不发生击穿X:时维球电就(NCkm)(mhV)以下空白备注：样品状态:
