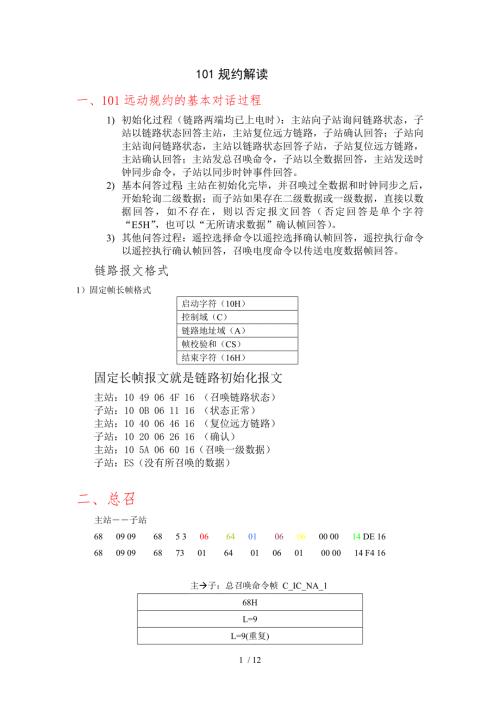

1、 101规约解读一、101远动规约的基本对话过程1) 初始化过程（链路两端均已上电时）：主站向子站询问链路状态，子站以链路状态回答主站，主站复位远方链路，子站确认回答；子站向主站询问链路状态，主站以链路状态回答子站，子站复位远方链路，主站确认回答；主站发总召唤命令，子站以全数据回答，主站发送时钟同步命令，子站以同步时钟事件回答。2) 基本问答过程：主站在初始化完毕，并召唤过全数据和时钟同步之后，开始轮询二级数据；而子站如果存在二级数据或一级数据，直接以数据回答，如不存在，则以否定报文回答（否定回答是单个字符“E5H”，也可以“无所请求数据”确认帧回答）。3) 其他问答过程：遥控选择命令以遥控选
2、择确认帧回答，遥控执行命令以遥控执行确认帧回答，召唤电度命令以传送电度数据帧回答。链路报文格式1）固定帧长帧格式启动字符（10H）控制域（C）链路地址域（A）帧校验和（CS）结束字符（16H）固定长帧报文就是链路初始化报文主站：10 49 06 4F 16 （召唤链路状态）子站：10 0B 06 11 16 （状态正常）主站：10 40 06 46 16 （复位远方链路）子站：10 20 06 26 16 （确认）主站：10 5A 06 60 16（召唤一级数据）子站：ES（没有所召唤的数据）二、总召主站子站68 09 09 68 5 3 06 64 01 06 06 00 00 14 DE
3、16 68 09 09 68 73 01 64 01 06 01 00 00 14 F4 16主子：总召唤命令帧 C_IC_NA_168HL=9L=9(重复)68H0 1 FCB 1 0 0 1 1（控制域）链路地址域类型标识100（100十六进制为64）可变结构限定词01传送原因6（激活）应用服务数据单元公共地址信息体地址低字节00H信息体地址高字节00HQOI=20（总召唤）（20的十六进制为14H）帧校验和CS16H子站主站68 09 09 68 28 06 64 01 07 06 00 00 14 B4 1668HL=9L=9(重复)68H1 0 ACD DFC 0 0 0 0（控制域
4、链路地址域类型标识100（100十六进制为64）可变结构限定词01传送原因7（激活确认）应用服务数据单元公共地址信息体地址低字节00H信息体地址高字节00HQOI=20（总召唤）(20的十六进制为14H)帧校验和CS16H遥测点号从16385开始子站主站（总召遥测传送）68 88 88 68 28 06 15 C0 14(20响应总召唤) 06 01 40 06 00 D2 04 0E 00 EC 03 16 00 44 00 3F 00 CC 04 FF 00 F3 00 16 00 F5 FF 00 00 CB 04 EE 07 A9 FF D7 FF 5A 00 CA 04 17 00
5、 C7 FF 3D 00 5C 08 00 00 00 00 87 01 87 00 8B 01 EB 06 D5 FB F0 FE 16 04 F2 06 00 00 00 00 00 00 94 06 F8 06 F4 06 FD 06 02 07 50 02 32 00 40 02 1C 00 2C 00 DD FF F1 00 E9 00 25 00 3E 02 35 00 17 02 15 FF 92 00 FF 00 15 FF 8E 00 00 01 9E 00 29 00 D8 01 00 00 00 00 DD 1668HL=88L=8868H1 0 ACD DFC 1 1
6、0 0链路地址域 RTU地址类型标识9 （15代表规约化遥测，0D代表短浮点遥测） 信息体数目（遥测的数量）传送原因 14H应用服务数据单元公共地址 信息体地址低字节 起始地址低字节信息体地址高字节 起始地址高字节遥测值1（第一个遥测值低位）遥测值1（第一个遥测值高位）IV NT SB BL 0 0 0 OV （暂固定为0）遥测值2遥测值2IV NT SB BL 0 0 0 OV （暂固定为0）帧校验和CS16H 6：激活7：激活确认8：停止激活9：停止激活确认10：激活结束11：远程命令引起的返送信息（未用）12：当地命令引起的返送信息（未用）13：文件传送（未用）1419：保留20：响应总
7、召唤21：响应第一组召唤22：响应第二组召唤23：响应第三组召唤24：响应第四组召唤25：响应第五组召唤26：响应第六组召唤27：响应第七组召唤28：响应第八组召唤29：响应第九组召唤30：响应第十组召唤31：响应第十一组召唤32：响应第十二组召唤33：响应第十三组召唤34：响应第十四组召唤35：响应第十五组召唤36：响应第十六组召唤37：响应计数量总召唤38：响应第一组计数量召唤39：响应第二组计数量召唤40：响应第三组计数量召唤41：响应第四组计数量召唤4247：为配套标准保留4863：为特殊用途保留遥信点号从1开始子站主站（总召单点遥信传送）68 87 87 68 28 06 01 FF
8、 14 06 01 00 01 00 00 00 00 00 01 00 00 00 01 00 01 01 00 00 00 01 00 00 00 00 00 00 00 00 00 01 00 00 00 01 01 00 00 00 00 00 01 00 00 00 01 00 00 01 00 01 00 00 01 00 00 01 00 00 00 00 00 00 01 01 00 00 00 01 01 00 00 00 00 00 00 01 00 01 01 00 01 00 00 00 00 01 00 01 01 01 00 01 01 01 01 00 01 01
9、 01 00 01 01 01 00 01 01 00 01 01 01 01 00 01 01 01 01 01 01 01 01 01 01 01 01 01 01 00 01 00 83 1668HL=87L=8768H1 0 ACD DFC 1 0 0 0链路地址域类型标识1 （01是遥信）信息体数目（FF为128个）传送原因 （14H为响应总召唤）应用服务数据单元公共地址信息体地址低字节 （起始地址低字节）信息体地址高字节 （起始地址高字节）SIQ（01代表合位、00代表分位，每个字节代表一个遥信量）帧校验和CS16H68 09 09 68 08 28 01 01 03 28 12
10、00 01 70 16子主 总召结束68 09 09 68 08 06 64 01 0A 06 00 00 14 97 16子主：总召唤结束帧M_IC_NA_168HL=9L=968H1 0 ACD DFC 0 0 0 0链路地址域类型标识100（100的十六进制为64）可变结构限定词01传送原因10（激活结束）应用服务数据单元公共地址信息体地址低字节00H信息体地址高字节00HQOI=20（总召唤）（20的十六进制为14H）帧校验和CS16H三、一般询问过程当没有变化数据时：1、主子：召唤二级用户数据帧 C_P2_NA_1 （10 7B 06 81 16）子主：无所请求数据确认帧 M_NV_
11、NA_1或回答单个字符E5H当有遥信变化（一级用户数据）时，直接以一级数据应答2、主子：召唤二级用户数据帧 C_P2_NA_1子主：单点遥信变化响应帧 M_SP_NA_168HL=L=68H1 0 ACD DFC 1 0 0 0链路地址域类型标识1可变结构限定词0 信息体数目传送原因3应用服务数据单元公共地址第一个信息体地址低字节第一个信息体地址高字节SIQ 遥信状态第二个信息体地址低字节第二个信息体地址高字节SIQ 遥信状态帧校验和CS16H子主：不带品质描述的遥测帧68HL=L=68H1 0 ACD DFC 1 0 0 0链路地址域类型标识21（21的十六进制为15） 信息体数目传送原因应
12、用服务数据单元公共地址信息体地址低字节信息体地址高字节遥测值1遥测值1遥测值2遥测值2帧校验和CS16H子主：状态和状态变位的遥信帧68HL=L=68H1 0 ACD DFC 1 0 0 0链路地址域类型标识20可变结构限定词0信息体数目传送原因应用服务数据单元公共地址信息体地址低字节信息体地址高字节状态位状态变化检出（SCD）QDS信息体地址低字节信息体地址高字节状态位状态变化检出（SCD）QDS帧校验和CS16H带品质描述的单点信息SIQIVNTSBBLRESSPISPI（1bit）0：OFF（开）RES（3bit）：保留1：ON（合） BL（1bit）0：未被闭锁SB（1bit）0：未被
13、取代1：被闭锁 1：被取代 NT（1bit）0：当前值IV（1bit） 0：有效1：非当前值 1：无效 遥控点号从24577开始1. 遥控过程主子：遥控选择命令的发送帧 C_DC_NA_168HL=9L=968H0 1 FCB 1 0 0 1 1链路地址域类型标识（46双点、45单点）可变结构限定词01传送原因6应用服务数据单元公共地址信息体地址低字节信息体地址高字节1 QU=0 DCS帧校验和CS16H子主：遥控选择命令的确认帧M_DC_NA_168HL=9L=968H1 0 ACD DFC 0 0 0 0链路地址域类型标识（46双点、45单点）可变结构限定词01传送原因7应用服务数据单元公
14、共地址信息体地址低字节信息体地址高字节1 QU=0 DCS帧校验和CS16H主子：遥控执行命令的发送帧 C_DC_NA_168HL=9L=968H0 1 FCB 1 0 0 1 1链路地址域类型标识（46双点、45单点）可变结构限定词01传送原因6应用服务数据单元公共地址信息体地址低字节信息体地址高字节0 QU=0 DCS帧校验和CS16H子主：遥控执行命令的确认帧M_DC_NA_168HL=9L=968H1 0 ACD DFC 0 0 0 0链路地址域类型标识（46双点、45单点）可变结构限定词01传送原因7应用服务数据单元公共地址信息体地址低字节信息体地址高字节0 QU=0 DCS帧校验和
15、CS16H 遥控命令DCOS/EQUDCSS/E0：执行 1：选择QU：目前固定为0DCS0：不允许 1：OFF，开 2：ON，合3：不允许当子站发生事件顺序记录SOE（二级用户数据）时，报告SOE：主子：召唤二级用户数据帧 C_P2_NA_1子主：单点/双点信息的事件顺序记录M_SP_TA_1/ M_DP_TA_168HL=L=68H1 0 ACD DFC 1 0 0 0链路地址域类型标识2/4可变结构限定词0 信息体数目传送原因3应用服务数据单元公共地址信息体1信息体地址低字节信息体地址高字节SIQ/DIQ27 Milliseconds 20215 Milliseconds 28IV RES1 25 Minutes 20信息体2信息体地址低字节信息体地址高字节SIQ/DIQ27 Milliseconds 20215 Milliseconds 28IV RES1 25 Minutes 20帧校验和CS16H遥控点号从3073开始文档可能无法思考全面，请浏览后下载，另外祝您生活愉快，工作顺利，万事如意!12 / 12
