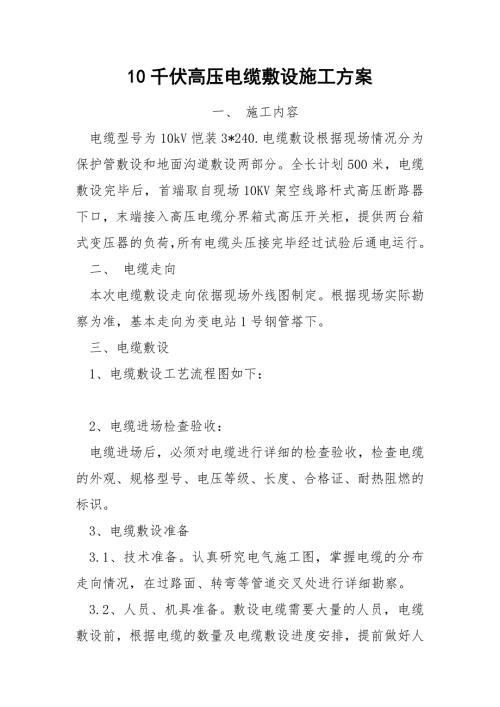

    10千伏高压电缆敷设施工方案.docx

    1、10千伏高压电缆敷设施工方案 一、 施工内容 电缆型号为10kV恺装3*240.电缆敷设根据现场情况分为保护管敷设和地面沟道敷设两部分。全长计划500米,电缆敷设完毕后,首端取自现场10KV架空线路杆式高压断路器下口,末端接入高压电缆分界箱式高压开关柜,提供两台箱式变压器的负荷,所有电缆头压接完毕经过试验后通电运行。 二、 电缆走向 本次电缆敷设走向依据现场外线图制定。根据现场实际勘察为准,基本走向为变电站1号钢管塔下。 三、电缆敷设 1、电缆敷设工艺流程图如下: 2、电缆进场检查验收: 电缆进场后,必须对电缆进行详细的检查验收,检查电缆的外观、规格型号、电压等级、长度、合格证、耐热阻燃的标识

    2、 3、电缆敷设准备 3.1、技术准备。认真研究电气施工图,掌握电缆的分布走向情况,在过路面、转弯等管道交叉处进行详细勘察。 3.2、人员、机具准备。敷设电缆需要大量的人员,电缆敷设前,根据电缆的数量及电缆敷设进度安排,提前做好人员的准备工作,保证敷设电缆时人员满足施工要求,同时对进场人员进行安全技术培训。施工电缆前准备充分敷设电缆用的机具,如电缆放线架、绞磨、电缆滑轮、通讯联络工具等。 3.3、现场准备。检查并清理杂物。清理电缆敷设沿途的障碍,为放电缆创造很好的外部条件。 4、电缆敷设 本次施工电缆全长计划为500米,工程量巨大,且穿越的路面较多,根据现场走向情况,主要为电缆沟道敷设。 1、

    3、施工具备的条件: 1.1施工图及电缆清单经过专业及综合会审。 1.2电缆材料、工机具等准备齐全。 1.3土建施工基本完工,移交验收合格。 1.4主体设备及就地设备已确定位置就位。 2、电缆敷设、接线作业流程: 3、施工程序和方法: 1) 电缆牵引头及网套 本电缆工程电缆敷设方案拟使用电动卷扬机牵引和电缆敷设机相结合的敷设方法。在电缆盘展放、电缆路径直线段和转弯不急的部分,考虑采用电动卷扬机牵引的办法进行电缆展放和敷设。如电缆端部厂家加工有牵引头,牵引绳直接挂在牵引头上;如果电缆端部没预制牵引头,即用电缆网套套在电缆外护套上分散牵引力进行电缆牵引敷设。牵引绳应通过能消扭的活节(俗称老鼠仔)与电缆

    4、头连接,严防电缆扭曲。 2)再次核对电缆的型号、长度、规格和电缆头辅料。 3)敷设电缆时应从电缆盘上方引出电缆,严禁将电缆扭成死角。施工时交联聚乙烯三芯电缆弯曲半径不得小于该电缆外径10倍。放电缆时应顺电缆圈慢慢拉直,并要注意不能把电缆放在地面拖拉以免破坏外保护层。放电缆时还应注意合理安排长度,以免造成浪费,并尽量减少中间接头。直埋电缆除了考虑在制作终端头有足够的长度外,还要流有电缆全长0.5%1%的备用长度。 4)电缆施放后检查电缆外观应无机械损伤,检查合格后方可进行电缆上面铺上100mm的砂层施工,然后在砂层上面铺设事先准备好的保护盖板,其宽度应超出电缆直径两侧各50mm。在用土回填电缆沟

    5、时要求逐层夯实以防下陷。直埋的电缆应在两端和改变路线的弯曲处设有高压电缆、禁止挖掘的标示牌。 5)从电缆沟道引出的电缆距地面2m的一般应穿镀锌管保护,镀锌管应去毛刺,不应有穿孔、裂缝等。固定电缆的钢支架应焊接牢固并可靠接地。 注意事项:本阶段施工过程中因沟道长度较长,涉及施工区域多,因此需在挖电缆沟之前勘察场地情况,并根据原施工图纸查找地下管线敷设情况,在不确定管路情况下,避免因情况不明而出现破坏原管线的情况。涉及交叉作业的区域,甲方出面给予协调。 4电缆头制作安装: 电缆敷设后两端应做电缆头,接线时导线在端子连接处应设有适当余量,线芯端头应有回路编号标志。 本工程电缆户外终端接头采用高压交联

    6、聚乙烯绝缘电缆冷缩接头技术。具体步骤如下: 1.对电缆确定绝缘外径提供电缆头套管范围,用PVC带绑扎剥开电缆,保留35mm铜屏蔽,进行良好电缆头预处理; 2.剥外护套和锯钢带。在外护套上25mm的钢带处,用铜扎线各扎紧34圈,在此位置端部扎线边缘将钢带锯一深痕,然后用钳子将钢带剥下。并清理污物和上防锈漆。 3.绕包思高23。在各相铜带屏蔽处以50重叠方式来回绕包思高23绝缘带。将余下铜带屏蔽层向下返回弯曲与钢带搭接(严禁将铜带剪断),再在每相下弯曲的铜带上以50重叠方式来回绕包思高23绝缘带。 4.接地处理。用恒力弹簧将接地编制线固定在铠装带上,对冷收缩套管安装要保证冷缩终端的有效距离及顶部防

    7、水密封。 5.安装三芯手套。根据电缆截面规格选择PST密封冷缩手套。 6.电力应力处理。该步骤是整个电缆终端头制作的关键,应严格操作程序,尤其要注意主绝缘表面的清洁处理、带材的选用和包绕方法,以及包绕尺寸的到位。 7.ST套管。根据PST套管收缩尺寸,适当包绕思高23带,以使PST套管与线芯接触良好。 8.安装端子。根据接线端子孔深B+10mm,剥除XLPE绝缘体,将各芯讨如接线端子,进行对称压接,并锉平、打光、清洁接线端子。 a.屏蔽电缆、屏蔽导线均应按设计或厂家要求接地,保证电缆单端接地,信号源浮空时,屏蔽层在控制室接地;如信号源本身接地时,屏蔽层在信号源处接地。 b.箱、柜内的控制电缆走

    8、向一致、排列整齐、绑扎均匀、弯曲半径一致,线芯编号清晰。 c.电缆线芯不应有伤痕,单股线芯弯圈接线时,其弯曲方向与螺丝紧固方向一致,多股线芯应压线鼻子。 d.导线与端子接触应良好,螺丝紧固,端子每侧接线不得超过两根。 电缆敷设完毕,进行防火隔板、隔墙、盖板、电缆沟盖板安装、照明箱式变电站底、电缆孔、洞用防火材料严密封闭。) 四、资源配置 1、主要实物量 序号 设 备 名 称 型号规格 单位 数量 1 高压电缆 10kV 3*240 米 250*2根 2 高压电缆沟 米 150 3 电力电缆终端头 冷缩硅橡胶电缆终端头、热缩电缆终端 套 4 4 接地装置 组 1 2、施工准备 2.1人力准备 序

    9、号 安装工 调试工 合计 1 20 6 26 2.2机器具准备 主要器具计划 序号 器具名称 数量 1 吊车 1 5 卷场机 1 6 电缆滑轮 20 9 对讲机 10 2.3安全设备准备 主要安全设备 序 号 设备名称 型号及规格 单位 数量 1 二氧化碳灭火器 只 2 2 安全标志 个 3 3 1、 施工工具: 1)常规个人施工工具,.电钻、磨光机、梯子、扳手等。 2)电缆敷设: 电缆放线架、卷扬机、电缆滑轮、通讯联络工具、等。 2、 劳动力资源: 施工责任人1人,技术负责人1人,安全负责人1人,现场施工人员26人。 五、安全措施 1、高压送电前注意事项: 1)高压电缆绝缘测试 2)高压开关柜测试 3)排风口装设挡鼠板,电缆进出口用防火泥封堵。 4) 所有人员必须持证上岗,进入施工现场个人证件齐全,个人劳保用品穿戴整齐,戴好安全帽,严格遵守厂内安全管理及规章制度。 2、不得动及其他的电缆。 3、转弯处敷设时人员要站在外侧,防止挤压受伤。 4、做好安全交底工作。
