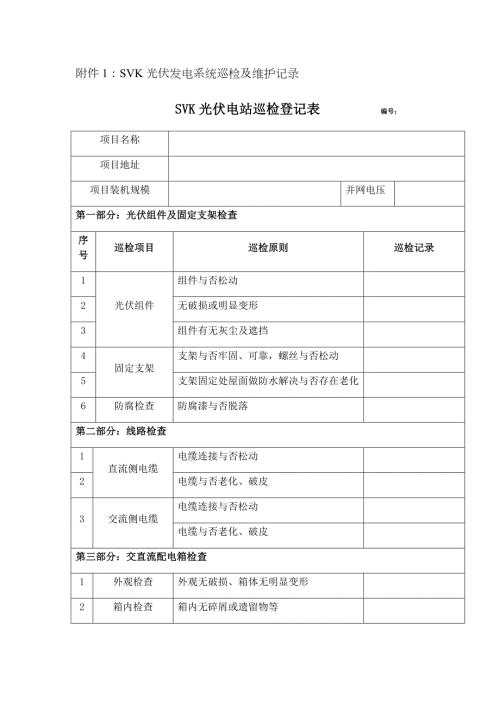

1、附件1：SVK光伏发电系统巡检及维护记录 SVK光伏电站巡检登记表 编号：项目名称项目地址项目装机规模并网电压第一部分：光伏组件及固定支架检查序号巡检项目巡检原则巡检记录1光伏组件组件与否松动2无破损或明显变形3组件有无灰尘及遮挡4固定支架支架与否牢固、可靠，螺丝与否松动5支架固定处屋面做防水解决与否存在老化6防腐检查防腐漆与否脱落第二部分：线路检查1直流侧电缆电缆连接与否松动2电缆与否老化、破皮3交流侧电缆电缆连接与否松动电缆与否老化、破皮第三部分：交直流配电箱检查1外观检查外观无破损、箱体无明显变形2箱内检查箱内无碎屑或遗留物等3内部元器件元器件无松动、脱落4开关分合闸检查开关分合闸灵活可
2、靠第四部分：逆变器检查1外观检查外观无划痕，柜体无明显变形2安装检查安装牢固、可靠3电气连接检查连接牢固，无松动4开关分合闸检查开关分合闸灵活可靠5接地检查需有可靠接地6人机界面检查重要参数显示清晰明确按键操作正常第五部分：并网检查1逆变器并网检查直流输入路数直流电压（V)交流电压（V)瞬时功率（W)交流频率（Hz）逆变器自动保护动作2汇流箱检查防雷器3熔断器4孤岛保护检查电网侧电源失电后可以迅速可靠断开5调度通信检查数据传播与否正常，PC与逆变器与否连接46总发电量记录并网至巡检日总发电量巡检结论：负责人： 日期： 年 月 日附件2光伏发电系统各个核心设备运营状态与运营参数记录光伏发电系统各
3、个核心设备运营状态与运营参数记录 编号：运维设备运维项目检测周期检测成果解决措施检测人日期组件光伏组件旳定期检查及维修每年两次光伏组件旳定期抽检测试每两年一次光伏阵列支架光伏阵列支架旳定期检查及维修每年两次汇流箱汇流箱旳定期检查及维修每月一次汇流箱旳定期测试每年一次直流配电柜/交流配电柜配电柜旳定期检查及维修每月一次配电柜旳定期测试每年一次逆变器逆变器旳定期检查及维修每月一次逆变器旳定期测试每年一次变压器变压器旳定期检查及维护每月一次变压器旳定期测试每年一次监测系统监测系统旳定期检查及维修每年一次监测系统旳定期测试每年一次接地与防雷系统接地与防雷系统检查每年一次附件3事故解决记录单事故解决记录单编号： 年 月 日设备名称缺陷类别缺陷内容运营班组发现人待解决因素处理措施解决成果消缺人消缺时间验收人附件4 核心设备更换记录核心设备更换记录电站名称更换设备名称设备编号设备型号进场时间更换时间故障状况
