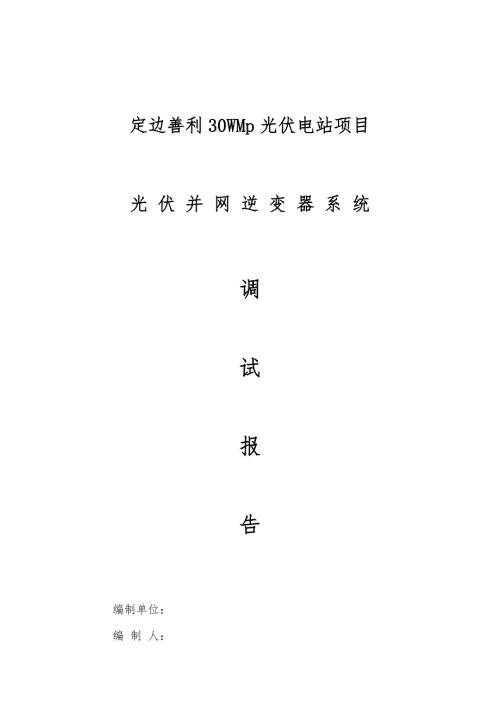

1、 .定边善利30WMp光伏电站项目光 伏 并 网 逆 变 器 系 统调试报 告 编制单位： 编 制 人： 审 核 人： 编制日期： 年 月 日一、系统调试整体信息序号类别容 备注1调试日期2调试地点3调试人员4站房信息5系统配置逆变器主机台调试记录表共 份直流配电柜台交流配电柜台光伏汇流箱台环境检测仪台数据采集器台工 控 机台二、系统调试结论调试项目达标条件自检结果验收意见光伏汇流箱符合要求，功能正常直流配电柜符合要求，功能正常交流配电柜符合要求，功能正常环境检测仪符合要求，功能正常数据采集器符合要求，功能正常并网逆变器符合要求，功能正常系统通讯符合要求，功能正常施工单位检查评定结果： 调试人
2、员： （签字/单位公章） 日期： 年 月 日 监理（建设）单位验收结论： 专业监理工程师或负责人： （签字/单位公章） 日期： 年 月 日 并网逆变器调试记录表 编号：项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求与调试容自检结果验收记录1设备安装情况检查设备安装应牢固可靠,柜门开启方便连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2逆变器运行参数正常运行时逆变器运行数据记录L1-L2N电压VL1电流AL2-L3N电压VL2电流AL3-L1N电压
3、VL3电流 A电网频率HZ直流电压 V输出功率KW直流电流A 机温度日发电量KWh总发电量 KWh CO2减排Kg3逆变器LCD显示液晶屏显示正常，字符清晰 时间校对4逆变器启动、停机、待机试验电网正常时，直流电压大于启动电压，等待1-5分钟左右逆变器启动运行；当交流侧功率小于500W连续10分钟机器待机；通过LCD上操作按键，执行启停机命令，逆变器能正常启停机紧急停机测试触动紧急停机按钮，机器立即停止工作防孤岛效应保护电网失电，逆变器应在0.2秒停止输出上位机通讯测试逆变器和上位机通讯流畅，无数据丢失施工单位检查评定结果：项目专业调试人员：（签字/公章）日期： 年 月 日监理（建设）单位验收
4、结论：专业监理工程师：（签字/公章）日期： 年 月 日 光伏阵列汇流箱调试记录表 编号： 项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求与调试容自检结果验收记录1设备安装情况检查设备安装应牢固可靠,柜门开启方便连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2太阳能电池串列输入开路电压测量，并网之前检测直流侧电压是否符合并网要求 串列电池板开路电压应在逆变器允许电压围单路电池板串列开路电压测量记录:第1路V第 9路V第2路V第10路V第3路V第11
5、路V第4路V第12路V第5路V第13路V第6路V第14路V第7路V第15路V第8路V第16路V3并网发电时,合上汇流箱输出空开,检测汇流箱直流输出电压以与每一路串列电池板工作电流实际值与数码管显示值是否基本一致 并网时单路串列电流实际值与显示值测量记录：回路显示值测量值回路显示值测量值1#AA9#A A2#AA10#A A3#AA11#AA4#AA12#AA5#AA13#AA6#AA14#AA7#AA15#AA8#AA16# A A4通讯测试能检测到每一路的电流数据，且通讯流畅，无间断施工单位检查评定结果：项目专业调试人员：（签字/公章）日期： 年 月 日监理（建设）单位验收结论：专业监理工程
6、师(负责人)：（签字/公章）日期： 年 月 日 直流配电柜调试记录表 编号： 项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求与调试容自检结果验收记录1设备安装情况检查设备安装应牢固可靠,柜门开启方便连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2汇流箱输入编号汇流总输出至逆变器编号开路电压测量，电压值应在逆变器允许电压围并网前开路电压并网后工作电流VAVAVAVAVAVAVAVAVAVAVAVAVA3电压表显示显示正常施工单位检查评定结果：项目专
7、业调试人员：（签字/公章）日期： 年 月 日监理（建设）单位验收结论：专业监理工程师(负责人) ：（签字/公章）日期： 年 月 日 交流配电柜调试记录表 编号： 项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求与调试容自检结果验收记录1设备安装情况检查设备安装应牢固可靠,柜门开启方便连接线情况检查连接线具有明确标识，接线牢固可靠，无松动连接线绝缘阻值检查进线、出线对地阻值大于10兆欧，无碰壳现象设备接地阻值检查接地电阻不应大于10欧（或符合设计要求）2合闸前测量电网输入端的电压、频率电网电压值应在逆变器允许电压围电压围：线电压测量相电压测量Uab VUan VUac V
8、Ubn VUbc VUcn V频率： Hz3逆变器1并网运行时记录工作数据电网电压测量并网后工作电流Uab VL1相 AUac VL2相 AUbc VL3相 A4逆变器2并网运行时记录工作数据电网电压测量并网后工作电流Uab VL1相 AUac VL2相 AUbc VL3相 A5逆变器全部并网时，总输出端并网电流测量L1相 AL2相 AL3相 A6计量表显示显示正常施工单位检查评定结果：项目专业调试人员：（签字/公章）日期： 年 月 日监理（建设）单位验收结论：专业监理工程师(负责人) ：（签字/公章）日期： 年 月 日 环境检测仪调试记录表 编号： 项目名称产品型号业主单位产品编号设备厂家安
9、装位置调试步骤调试项目技术要求与调试容自检结果验收记录1设备安装情况检查设备安装应牢固可靠,操作方便2连接线情况检查连接线具有明确标识，接线牢固可靠，无松动3安装防雷措施检查环境检测仪的外壳必须可靠接地，与建筑物的避雷带或其他接地装置有良好的接地措施，接地连接头应做好防锈蚀处理4防雷接地阻值检查测量接地阻值必须小于105供电电源检查供电电源应使用单一线路，避免经常断电的因素存在6辐照传感器位置校准辐照传感器正向朝南安装，避免中间的避雷针的光照阴影挡住玻璃球面，同时需要校准辐照传感器的水平，以免影响全天的气候测量（即气泡位于观察口的正中间位置）7风向传感器位置校准风向传感器的指向定位标置应指向正
10、北方向，现场应使用指南针进行校准8与数据采集器的通讯情况通讯顺畅，数据采集器能搜索到环境监测仪设备，通讯过程中不中断设备连接9与PC机（后台监控）的通讯情况通讯顺畅，能读取环境监测仪的辐照、风向、温度等的工作参数施工单位检查评定结果：项目专业调试人员：（签字/公章）日期： 年 月 日监理（建设）单位验收结论：专业监理工程师(负责人) ：（签字/公章）日期： 年 月 日 数据采集器调试记录表 编号： 项目名称产品型号业主单位产品编号设备厂家安装位置调试步骤调试项目技术要求与调试容自检结果验收记录1设备安装情况检查设备安装应牢固可靠,操作方便2连接线情况检查连接线具有明确标识，接线牢固可靠，无松动
11、3供电电源检查供电电源应使用单一线路，避免经常断电的因素存在4系统设置按要求设置查询的设备台数、通讯地址等，各设置应符合现场要求5RS485口通讯测试A1-B1A1,B1接逆变器的RS485通讯断口的A和B；数据采集器能获取设备工作信息6RS485口通讯测试A0-B0A0,B0接PC机的RS232转RS485模块端口的A和B；通讯端口设置正确，PC机上的监控软件能获取设备工作信息7RS232口通讯测试接PC机的RS232端口（com口），通讯端口设置正确，PC机上的监控软件能获取设备工作信息8以太网口通讯测试通过网路连接，生成虚拟的串口；通讯端口设置正确，PC机上的监控软件能获取设备工作信息9与环境检测仪的通讯情况通讯顺畅，数据采集器能搜索到环境监测仪设备，通讯过程中不中断设备连接10与PC机（后台监控）的通讯情况通讯顺畅，后台监控能读取由数据采集器上传的设备工作参数施工单位检查评定结果：项目专业调试人员：（签字/单位公章）日期： 年 月 日监理（建设）单位验收结论：专业监理工程师(负责人) ：（签字/单位公章）日期： 年 月 日9 / 9
