    光伏调试测试验收记录表.doc

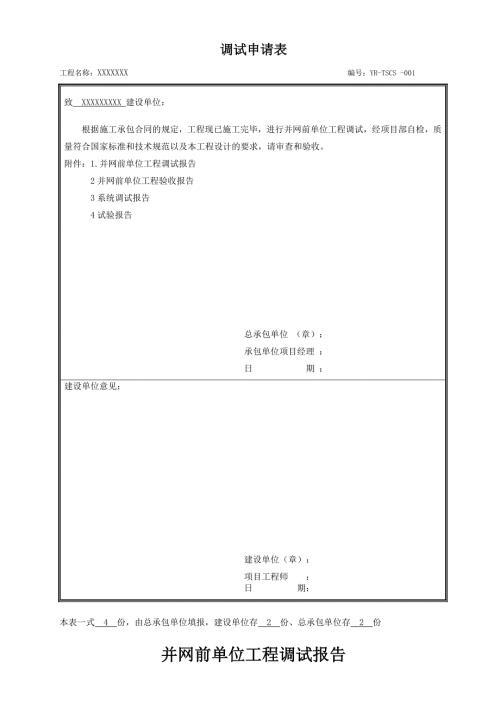

    1、调试申请表工程名称:XXXXXXX 编号:YR-TSCS -001致 XXXXXXXXX 建设单位:根据施工承包合同的规定,工程现已施工完毕,进行并网前单位工程调试,经项目部自检,质量符合国家标准和技术规范以及本工程设计的要求,请审查和验收。附件:1.并网前单位工程调试报告 2并网前单位工程验收报告 3系统调试报告 4试验报告 总承包单位 (章):承包单位项目经理 : 日 期 : 建设单位意见: 建设单位(章): 项目工程师 :日 期: 本表一式 4 份,由总承包单位填报,建设单位存 2 份、总承包单位存 2 份并网前单位工程调试报告工程名称试运转调试时间试运转调试项目光伏系统运行试运转调试部

    2、位配电设备、逆变器试运转调试内容:1、 测量全部汇流箱电压2、 测量交流配电柜电压3、 测量逆变器直流侧及交流侧电压4、 交流配电柜合闸5、 逆变器交直流侧合闸 系统全部通电后,逆变器检测电网参数5分钟,达到启动电压后逆变器启动,所发电量由当时日照条件决定;逆变器发电正常后,做急停试验,看能否实现此功能。 交流配电柜手动按钮试验 调整防逆流装置参数设置试运转、调试结论: 全部配电设备正常运行; 逆变器正常运行; 结论:光伏系统运转正常。建设单位(章):总承包单位(章):并网前单位工程验收报告一、 工程概况 XXXXXXX200kw光伏项目,地点位于浙江省宁波市,工程规模为200kWp。二、 工

    3、程责任主体建设单位: XXXXXX总承包单位 : XXXXXXX三、 施工情况 本工程以项目经理为主打的质量管理领导小组,在确保安全的前提下,责任分明,分工清楚。采用定人、定岗、定时制度层层严把质量关。 1、施工进度:电气安装及并网工作全部完成。 2、接地系统:并网系统等分项工程,按检验批已经验收。 3、在施工过程中,严格执行报验制度,杜绝不合格工程材料使用在工程中,工程在开工以来所用材料全部合格。四、 施工质量电气安装工程按照施工图纸要求保质量完成。五、 结论电气设备安装牢固,布线合理,电气连接正常,太阳能光伏系统输出电压在逆变器允许输入电压范围内,仪表都能正常显示,逆变器工作正常,风扇正常

    4、旋转,系统正常工作,整套系统运行正常,太阳能光伏并网系统调试成功。 建设单位(章): 总承包单位(章):XXXXXXX200kw光伏项目电气设备交接性实验报告XXXXXX有限公司二一八年十一月光伏并网系统调试过程记录表1、 调试前、对照附件A 光伏并网系统调试检查表、依次对照各个检查项目进行检查,要求所有项目都符合要求。 2、检查并确保屋顶2台组串逆变器交流开关(AC开关)设置为零(水平位置)。直流侧输入开关处于断开位置。3、用万用表测试屋面太阳伏能光系统到组串式逆变器直流侧的开路电压,测试数值记录到附件B(组串式逆变器直流侧的开路电压测试记录表)。通过测试,发现电压正常,符合逆变器输入要求。

    5、4、闭合组串式逆变器直流输入空开。5、闭合逆变器AC开关,顺时针旋转AC开关至竖直位置。6、逆变器正常启动,面板指示灯run亮起,风扇开始正常工作,各设备指示灯及仪表指示都正常。7、查看逆变器运行参数,是否正常,正常后,依次投入该屋面交流汇流箱对应的其他逆变器,检查是否正常,正常后,系统调试完毕。配电房并网系统调试结论工程名称: 结论:电气设备安装牢固,布线合理,电气连接正常,太阳能光伏系统输出电压在逆变器输入电压范围内,电流表、电能表都能正常显示,逆变器正常工作、风扇正常旋转,系统正常工作,整套系统运行正常,太阳能光伏并网系统调试成功。施工单位: 现场代表: 日期:2018年11月附件A 光

    6、伏并网系统并网调试检查表工程名称: 编号检测项目运行状态是否符合要求1交流柜安装方式落地式符合2逆变器安装方式壁挂式符合3电气设备安装牢固度牢固符合4电缆布线方式PVC管符合5系统接地接地电阻小于4欧姆符合6电缆线芯间绝缘已测,符合要求符合7线路标示已标好符合8电气连接正确性完全正确符合9逆变器并网方式三相并网符合10并网点电压正常符合11系统防雷设备已有符合12组串式逆变器是否有每路直流电压测试记录已有符合 附件B-1:并网逆变器安装调试测试记录工程名称型 号GCI-3P5K-4G-DC-MD天气晴逆变器编号NB01并网电压380V测试日期2018 年11月 日测试时间并网准备序号检查项目检

    7、查结果1直流、交流配电柜断路器处于OFF位置开关位置正确2逆变器已按照用户手册、安装要求等安装完毕符合要求3确认机器内所有螺钉、线缆、插接件连接牢固,器件无松动、损坏连接牢固、无异常4熔断器完好、无损坏完好无损5检查直流、交流断路器动作灵活、无损坏操作灵活6检查DC连接线缆极性正确,端子连接牢固正确7检查AC线缆、端子连接牢固,电压等级、相续正确正确8检查所有连接线端无绝缘损坏、断线等现象,确保绝缘良好接触良好9检查机器内设备设置正确符合要求10临时外接电源,检查逆变器参数逆变器参数正确,安全门、紧急停机开关状态有效,运行散热良好11光伏组件、支架、配电柜等系统,是否符合安装要求符合规范要求逆

    8、变器直流侧电压测试记录组串开路电压(Vdc)组串开路电压(Vdc)组串1组串6/组串2/组串7/组串3/组串8/组串4/组串9/组串5/组串10/并网运行调试1合上逆变器电网侧前端空开。测量电网侧电压和频率,满足逆变器并网要求;观察液晶显示,与测量值一致2在电网电压、频率均满足并网要求的情况下,合上逆变器空开。逆变器运行正常,测量直流电压值与液晶显示值一致3交流、直流均满足并网运行条件,且逆变器无任何异常。点击触摸屏上“运行”图标,启动逆变器并网运行,检查直流电流、交流输出电流,测量值与液晶显示值一致4机器正常运行,验证功率限制、启停机、紧急停机、安全门开关等功能,均符合要求结论以上调试运行均

    9、符合要求。测 试 :审 核:附件B-2:并网逆变器安装调试测试记录工程名称型 号GCI-3P5K-4G-DC-MD天气晴逆变器编号NB02并网电压380V测试日期2018 年11月 日测试时间并网准备序号检查项目检查结果1直流、交流配电柜断路器处于OFF位置开关位置正确2逆变器已按照用户手册、安装要求等安装完毕符合要求3确认机器内所有螺钉、线缆、插接件连接牢固,器件无松动、损坏连接牢固、无异常4熔断器完好、无损坏完好无损5检查直流、交流断路器动作灵活、无损坏操作灵活6检查DC连接线缆极性正确,端子连接牢固正确7检查AC线缆、端子连接牢固,电压等级、相续正确正确8检查所有连接线端无绝缘损坏、断线

    10、等现象,确保绝缘良好接触良好9检查机器内设备设置正确符合要求10临时外接电源,检查逆变器参数逆变器参数正确,安全门、紧急停机开关状态有效,运行散热良好11光伏组件、支架、配电柜等系统,是否符合安装要求符合规范要求逆变器直流侧电压测试记录组串开路电压(Vdc)组串开路电压(Vdc)组串1组串6/组串2/组串7/组串3/组串8/组串4/组串9/组串5/组串10/并网运行调试1合上逆变器电网侧前端空开。测量电网侧电压和频率,满足逆变器并网要求;观察液晶显示,与测量值一致2在电网电压、频率均满足并网要求的情况下,合上逆变器空开。逆变器运行正常,测量直流电压值与液晶显示值一致3交流、直流均满足并网运行条件,且逆变器无任何异常。点击触摸屏上“运行”图标,启动逆变器并网运行,检查直流电流、交流输出电流,测量值与液晶显示值一致4机器正常运行,验证功率限制、启停机、紧急停机、安全门开关等功能,均符合要求结论以上调试运行均符合要求。测 试 :审 核: (注:可编辑下载,若有不当之处,请指正,谢谢!)
