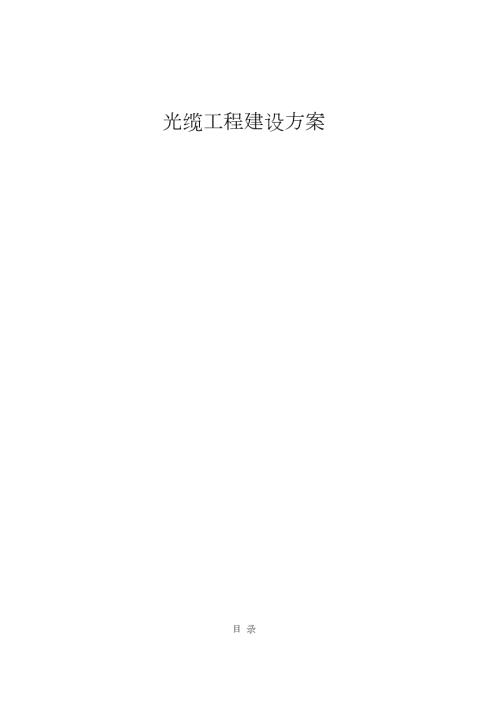

1、光缆工程建设方案目 录 第一章系统设计方案 . 11.光缆铺设总体设计方案 . 11.1光缆敷设 .1.2光缆熔接 .1341.3光缆调试 .2.简易管道井系统设计方案 . 错误！未定义书签。2.1新建简易管道井条件 .错误！未定义书签。2.2新建简易管道井总体设计.错误！未定义书签。.错误！未定义书签。2.3新建简易管道井详细施工设计第二章质量保证及售后服务 . 错误！未定义书签。2.1施工方法及工艺标准 . 错误！未定义书签。2.2质量保证体系和措施 . 错误！未定义书签。2.2.1质量管理的标准 .错误！未定义书签。2.2.2质量管理的环节 .错误！未定义书签。2.2.3质量活动实施和控
2、制的方法.错误！未定义书签。2.2.4工程质量控制 .错误！未定义书签。2.3工期保证措施 . 错误！未定义书签。2.4售后服务保证措施 . 错误！未定义书签。2.4.1工程保修服务 .错误！未定义书签。2.4.2采购方人员的培训及技术支持.错误！未定义书签。2.4.3保修期后的服务承诺 .错误！未定义书签。 第一章系统设计方案1.光缆铺设总体设计方案光缆铺设主要分三部分：光缆铺设、光缆熔接、光缆测试。本系统设计严格根据已通过甲方图纸中的线路工程设计施工，交接箱及监控中心光缆熔接全部采用机架式光纤熔接盒熔接。1.1光缆敷设A光缆的户外施工较长距离的光缆敷设最重要的是选择一条合适的路径。这里不一
3、定最短的路径就是最好的，还要注意土地的使用权，架设的或地埋的可能性等。必须要有很完备的设计和施工图纸，以便施工和今后检查方便可靠。施工中要时时注意不要使光缆受到重压或被坚硬的物体扎伤。光缆转弯时，其转弯半径要大于光缆自身直径的 20倍。1.户外管道光缆施工A.施工前应核对管道占用情况，清洗、安放塑料子管，同时放入牵引线。B.计算好布放长度，一定要有足够的预留长度。详见下表：注：其它余留按设计预留C.一次布放长度不要太长 (一般 2KM)，布线时应从中间开始向两边牵引。D.布缆牵引力一般不大于 120kg，而且应牵引光缆的加强心部分，并作好光缆头部的防水加强处理。E.光缆引入和引出处须加顺引装置
4、不可直接拖地。F.管道光缆也要注意可靠接地2.建筑物内光缆的敷设A.垂直敷设时，应特别注意光缆的承重问题，一般每两层要将光缆固定一次。B.光缆穿墙或穿楼层时，要加带护口的保护用塑料管，并且要用阻燃的填充物将管子填满。C.在建筑物内也可以预先敷设一定量的塑料管道，待以后要敷射光缆时再用牵引或真空法布光缆3.光缆在楼内的敷设 A.高层建筑如果本楼有弱电井 (竖井 ),且楼宇网络中心位于弱电井 (竖井 )内,则光缆沿着在弱电井 (竖井)敷设好的垂直金属线槽敷设到楼宇网络中心;否则(包括本楼没有弱电井或竖井的情况 ),则光缆沿着在楼道内敷设好的垂直金属线槽敷设到楼宇网络中心 .B.光缆固定在楼内敷设
5、光缆时可以不用钢丝绳 ,如果沿垂直金属线槽敷设 ,则只需在光缆路径上每 2层楼或每 35英尺(10.5M)用缆夹吊住即可 .如果光缆沿墙面敷设 ,只需每 3英尺(1M)系一个缆扣或装一个固定的夹板 .4.光缆的富余量由于光缆对质量有很高的要求 ,而每条光缆两端最易受到损伤 ,所以在光缆到达目的地后 ,两端需要有 10M的富余量 ,从而保证光纤熔接时将受损光缆剪掉后不会影响所需要的长度 .B光缆的敷设规范5.长度及整体性每条光缆长度要控制在 800M以内,而且中间没有中继 .6.光缆最小安装弯曲半径在静态负荷下 ,光缆的最小弯曲半径是光缆直径的 10倍;在布线操作期间的负荷条件下 ,例如把光缆从
6、管道中拉出来 ,最小弯曲半径为光缆直径的 20倍.对于 4芯光缆其最小安装弯曲半径必须大于 2英寸(5.08CM).7.安装应力施加于 4芯/6芯光缆最大的安装应力不得超过 100磅(45公斤).在同时安装多条 4芯/6芯光缆时 ,每根光缆承受的最大安装应力应降低 20%,例如对于 4*4芯光缆 ,其最大安装应力为 320磅(144公斤).8.光纤跳线的安装拉力光纤跳线采用单条光纤设计 .双跨光纤跳线包含 2条单光纤 ,它们被封装在一根共同的防火复合护套中 .这些光纤跳线用于把距离不超过 100英尺(30M)的设备互连起来 .光纤跳线可分为单芯纤软线和双芯纤软线 ,其中单芯纤软线最大拉力为 2
7、7磅(12.15公斤),双芯纤软线最大拉力为 50磅(22.5公斤). 将光纤与 FC头进行熔接 ,然后与耦合器共同固定于光纤端接箱上 ,光纤跳线1头插入耦合器 ,1头插入光端机上的光纤端口 .C光缆搬运及敷设要点1.光缆在搬运及储存时应保持缆盘竖立，严禁将缆盘平放或叠放，以免造成光缆排线混乱或受损。2.短距离滚动光缆盘，应严格按缆盘上标明的箭头方向滚动，并注意地面平滑，以免损坏保护板而伤及光缆。光缆禁止长距离滚动。3.光缆在装卸时宜用叉车或起重设备进行，严禁直接从车上滚下或抛下，以免损坏光缆。4.敷设时应严格控制光缆所受拉力和侧压力，必要时应询问光缆相关机械强度指标。5.敷设时应严格控制光缆
8、的弯曲半径，施工中弯曲半径不得小于光缆允许的动态弯曲半径。定位时弯曲半径不得小于光缆允许的静态弯曲半径。6.光缆穿管或分段施放时应严格控制光缆扭曲，必要时宜采用倒 8字方法，使光缆始终处于无扭状态，以去除扭绞应力，确保光缆的使用寿命。7.光缆接续前应剪去一段长度，确保接续部分没有受到机械损伤。8.光缆接续过程应采用 OTDR检测，对接续损耗的测量，应采用 OTDR双向测量取算术平均值方法计算。1.2光缆熔接（1）把光纤从光缆中拔出和处理A.把长约 1M的带状光纤除去其松套管；B.用中性溶剂除去缆膏；C.将带状光纤放在光带夹具内，保持其清洁，夹力良好。光带夹具要选适当，其宽度和厚度应根据带状光纤
9、的芯数及带状光纤的处理方式而定。一般包覆型带状光纤的厚度约 400微米,粘边型带状光纤的厚度约 300微米,带状光纤在光带夹具中的深出长度一般为 30mm，保证在切割后，有 10mm裸光纤。（2）光纤剥离程序光纤的基材和光纤涂层是用热剥离法去除的：A.把在光带夹具里的带状光纤放进热剥离器（又叫加热剥离钳）内5-8s， 其时间长短根据带状光纤的基材与光纤涂层而定；B.光纤被剥离后，在光纤表面可发现少量的剩余涂层材料，应用无棉絮纸巾和大于 99%纯度的酒精进行清洗。（3）光纤切割光纤的切割质量是保证低熔接损耗的重要因素。要保持切割刀的良好性能，切割刀的 v型槽和光纤表面必须保持十分清洁，切割后的光
10、纤端面角度1，切割长度 10mm（4）光纤熔接过程A.光纤放在 v型槽内，预熔电弧烧掉光纤表面杂质，检查光纤端头；B.熔接；C.接续前检查和测试熔接机电弧强度，寻找最佳接续条件，显示熔接损耗估算值（估算值是根据光纤间端面距离、光纤端面角度和光纤包层外径的对位来计算的）。（5）熔接后进行机械保护A.将套在熔接点上的套管放入熔接机所附的加热器槽内时， 套管中的支撑棒应安放在下面；B.将经过熔接点加强保护后的光纤安装在接头盒内。1.3光缆调试光缆内光纤的测试项目有传输衰减的测量，对多模光纤，当需要时测试基带响应。单模光纤是以色散系数来表征色散的。单模光纤的色散系数本来很低，对于 140Mbit/s系
11、统的限额为 300ps/nm，因此当中继段长小于 50km时，该限额有很大余量，施工过程可以不必测量； 565Mbit/s五次群的限额为 120ps/nm，因此有必要在设计中考虑，施工后进行验证测量。1、现场传输衰减的测量1.1光纤的衰减光信号沿光纤传输时，光功率的损失即为光纤的衰减，衰减A以分贝（ dB）为单位，A=10lgP1/P2（dB）P1和 P2分别是注入端和输出端的光功率。 1.2光缆间增加注入系统为了测量得到精确的结果，必须保证功率分配是稳态模，因此在光源与被测光缆间增加注入系统。注入系统由扰模器、滤模器和包层模剥除器组成的一种模拟装置；对多模光纤可以用 1km以上，以一定曲率半
12、径圈绕的光纤。1.3 3种测试方法比较CCITT建议 G.651推荐了 3种测试方法。即剪断法、和后向散射法。剪断法精度高但有破坏性；介入损耗法是非破坏性，精度不如剪断法；而后向散射法，即用光时域反射仪（ OTDR）测量，功能全、精度高和无破坏性，测量数据可直接打印出来。1.4用光时域反射仪（ OTDR）测量的优点用光时域反射仪（ OTDR）测试只需在光纤的一端进行，如图 1、2所示，用这种仪表不仅可以测量光纤的衰减系数，还能提供沿光纤长度衰减特性的详细情况，检测光纤的物理缺陷或断裂点的位置，测定接头的衰减和位置，以及被测光纤的长度，这种仪器带有打印机，可以把测绘的曲线打印出来。图 1光时域反
13、射仪的框图 图 2后向散射功率的典型曲线现场光纤接续由 OTDR监视进行，熔接机在熔接完一根芯后都会给出熔接点的估算衰耗值，其估算一般都是本地纤芯直观监测，即通过观察纤芯对接的好坏来估算衰耗值。接续工作是否完好，由监视者测量后通知接续工作者。这种方法的优点：一是 OTDR固定不动。省略了仪表转移所需的车辆和人力物力；二是测试点选在有市电而不需配发电机的地方；三是测试点固定，减少了光缆开剥。1.5 OTDR测量参数的选择（1）选择适当量程： OTDR有不同的量程，操作者应结合测试的光缆长度选择比较恰当的量程，使测试曲线尽量显示在屏幕中间，这样读数才能准确，误差才会小。（2）选择适当脉冲宽度： O
14、TDR可以选择注入被测光纤的光脉冲宽度参数，在幅度相同的情况下，宽脉冲的能量要大于窄脉冲的能量，能够测试较长距离，但误差较大。因此，操作者应该结合待测光纤的长度选择适当的脉冲宽度， 使其在保证精度的前提下，能够测试尽可能长的距离。（3）选择适当的折射率：由于不同厂家光纤选用的材质不同，造成光在光纤中传输速度不同，即不同的光纤有不同的折射率，因此在测试时应选择适当的折射率，这样在测量光纤长度时才能准确。（4）测试点位选择应合理：目前，大部份 OTDR测试接头损耗均采用 5点法，在测试时，光标作为一点应定位在接头点上，其余 4点应分别对应接头点两侧的 光纤特性。这样接头测试才能准确。1.6光缆接头
15、单向测试法此种方法就是在接续方向的始端放置一台试。OTDR，对所有接头点进行单向测当中继段长度较短，光缆接头不多，如市话中继光缆，对接头衰减要求不很精确时，可以用光时域反射仪从一端监视，指挥接续者调整接续器达到相对最佳值即可正式接续，从图 2观察到图内（ c）点的波形出现小的“台阶”，衰减的大小可以由“台阶”的大小估计。这种方法精度不如比较法，但简便，只要一点监视两点配合，适宜于中继段衰减余量较大的光缆段施工，可增快进度。1.7光缆接头双向环测法此种方法就是在接续方向的始端将两根光纤分别短接，组成回路，OTDR在接续开始点的前一点对所有接头点进行双向测试。由于增加了环回点，所以能在OTDR上测
16、出接续衰耗的双向值，这种方法的优点是能准确评估接头的好坏。由于测试原理和光纤结构上的原因，用 OTDR单向监测会出现虚假增益的现象，相应地也会出现虚假大衰耗的现象，对于一个接头来说，用两个方向衰减值的数学平均数才能准确反映其真实的衰耗值。光纤衰减常数的标准为：在 1310mm波长上，衰减平均值应小于等于 0.36dB/km，衰减最大值应小于等于 0.4dB/km；在 1550mm波长上，衰减平均值应小于等于 0.22dB/km，衰减最大值应小于等于0.25dB/km；光纤接续时，其双向平均接头损耗不得大于 0.08dB。竣工后用光源和光功率计对全程进行双向测试，其衰耗值必须符合设计要求。并用 OTDR双向进行检查后向散射曲线是否符合要求。2、现场光纤的基带响应测试多模光纤是以基带响应间接地表征光纤的色散。单盘光缆内光纤的基带响应测试可使用频域法或时域法。现将频域法介绍如下。2.1以测试频宽扫描调制光源光源的波长应是光纤的工作波长，以测试频宽扫描调制光源，如被测光纤带宽为 1000MHz.km，则应从低频（例如 1001000MHz或更高一些），在被测光纤终端为检测器，并将它接入到频谱分析仪，如图3所示。 图 3频域法光纤带宽测试框图2.2用短光纤将发送与接收连接
