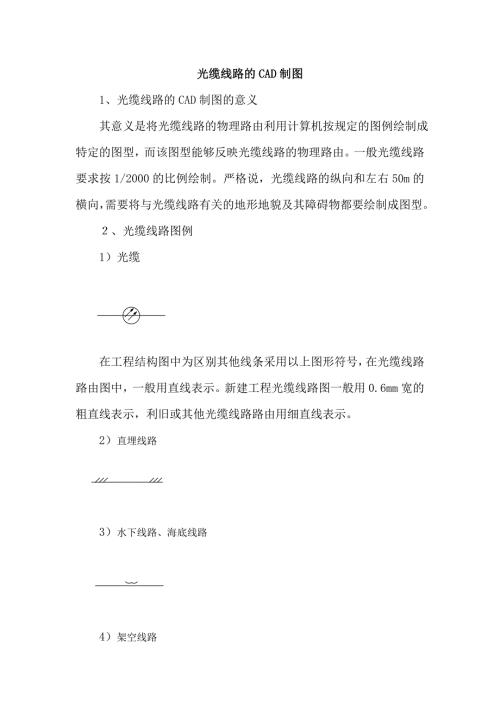

1、光缆线路的CAD制图1、光缆线路的CAD制图的意义 其意义是将光缆线路的物理路由利用计算机按规定的图例绘制成特定的图型，而该图型能够反映光缆线路的物理路由。一般光缆线路要求按1/2000的比例绘制。严格说，光缆线路的纵向和左右50m的横向，需要将与光缆线路有关的地形地貌及其障碍物都要绘制成图型。、光缆线路图例1）光缆在工程结构图中为区别其他线条采用以上图形符号，在光缆线路路由图中，一般用直线表示。新建工程光缆线路图一般用0.6mm宽的粗直线表示，利旧或其他光缆线路路由用细直线表示。 2）直埋线路 3）水下线路、海底线路 4）架空线路 工程中常用以下图例 5）管道线路 工程中常用以下图例 6）其
2、他3、光缆线路图的绘制电信工程光缆线路图的绘制是按1/2000比例，将光缆线路的物理路由按规定的图例绘制成特定的图型，而该图型能够反映光缆线路的物理路由。现在按4种情况说明如下： 直埋光缆线路路由图的绘制 管道光缆线路路由图的绘制 架空光缆线路路由图的绘制 壁挂式光缆线路路由图的绘制4、绘图技巧1）复制，为提高绘制速度，有效的办法是将比较近视的图纸拷贝，将相同的保留，修改不相同的内容，可以提高速度。这种情况，在原机房增加设备时只要将原设计的图纸电子版考来修改既可。2）在绘制比例要求比较严格的图纸，建议采用矩阵方法。我理解为图形数字化，也就是说，一个机房平面图，在测量好各中数字的情况下，根据数据
3、全部用矩阵方法绘制，其图形可以做到相当标准。5、绘图要求 1）工程出版正式设计时不但要电子版，还要出纸质文本，设计文本的纸质图纸一般是黑白图纸，特殊情况下也用彩色纸质图纸。如果计算机绘图时用彩色线条表示，若用彩色打印机出版，图纸清晰，好看，但，出版费用昂贵，出版图纸大部分用黑白打印。而打印在黑白纸质图纸上某些颜色的线条看上去很淡，无法表示清楚。所以要求计算机在绘图时线条的表示均采用黑线条表示。2）一般建筑方框、道路原有设备方框、利旧光（电）缆等线条用细线条表示，新建光（电）缆线路线条、设备方框线条用粗线条表示，粗线条一般规定为0.6mm宽线条即可，但打印出版时需要缩放的图纸，对有要求的线条需要调整到合适宽度。
