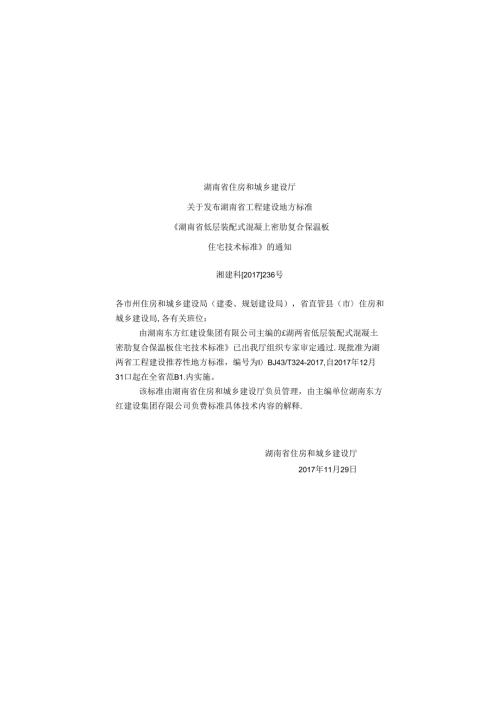

1、湖南省住房和城乡建设厅关于发布湖南省工程建设地方标准湖南省低层装配式混凝上密肋复合保温板住宅技术标准的通知湘建科2017236号各市州住房和城乡建设局（建委、规划建设局），省直管县（市住房和城乡建设局,各有关班位：由湖南东方红建设集团有限公司主编的湖两省低层装配式混凝土密肋复合保温板住宅技术标准已出我厅组织专家审定通过.现批准为湖两省工程建设推荐性地方标准，编号为I）BJ43/T324-2017,自2017年12月31口起在全省范B1.内实施。该标准由湖南省住房和城乡建设厅负员管理，由主编单位湖南东方红建设集团存限公司负费标准具体技术内容的解释.湖南省住房和城乡建设厅2017年11月29日为了
2、提高农村居住品质、改善人居环境，推进农村住宅产业化，根据湖南省住房和城乡建设厅M湖南省住房和城乡建设厅关于印发2016年科学技术项目计划的通知3(湘建科函2016324号)文件批准的工程建设地方标准制订的计划项目:BZ2O16O11湖南省低层装能式混凝上密肋以合保温板住宅技术标准$.出湖南东方红建设集团有限公司、长沙理工大学会同有关单位编制本标准编制组在广泛谓查研窕的基础上，结合已有的试验研咒和试点工程的设计和施工，认出总结招关试验数据和工程经验，吸收了近年来国内外相关研究成果，并结合湖南省的实际情况，在广泛征求意见的携础h形成本标准。根据住房和城乡建设部办公厅关于印发工程建设标准涉及专利管理
3、办法的通知3(建办标20173号)文件的精神，本标准中所采用的V利技术所有权为湖南东方红建设集团有限公司，同意在公平、合理、无歧视的基础上，收费许可任何单位或者个人在实施该标准时实施其专利：一种发合率肋夹心价板B(Z1201620001621.6)、自保温复合碎板：J(Z1.201M0臾285.1)、复.合密肋夹心活动屋面板(21201620001605.7),一种低层建筑用格构式保温预制板构件3(Z1.201620317105.7),一种馥筑预制件之间的连接构件(21201620347340.6).本标准的主要技术内容包括总则、术语和符号、一般规定、材料、建筑设计及节能设计、结构与构件设计、
4、预制构件制作与检验、预制构件安装、工程验收,共分九章.本标准困湖南省住房与城乡建设厅负货管理，由湖南东方红建设集团有限公司负责具体内容的解程.本标准在执行过程中如发现需要修改和补充之处，请将意见和有关资料反便至湖南东方红建设集团有限公司（地址：湖南省长沙市高新开发区枫林三路1028号，那编：110217.联系电话：0731-88769777,电子邮箱：42961.2963）,以便今后蟋订时参考.本标准主编单位：湖南东方红建设集团有限公M本标准多编单位：长沙理工大学湖南东方红住宅工业有限公司湖南花谷工程麻曜检测有限公司湖南大学湖南方圆建策设计工程有限公司木标准主要起草人员：索建国郑智洪欧长红序向
5、锦英伍丹李时雨龚8喻城陈芳利雷堆朱维成曾域李德绵李诚部邓铁军蒋振兴陈伟赵文凯陈冠行场根镌雷柳红王建平吴亚萍闷红本标准审定专家：沈浦生朱晓呜何蕊刘玉辉李风武唐昌辉易伟健李建目次1总则12术语和符号22.1 术语22.2 符43一般规定54材料64.1 混凝土、纲筋和纲材64.2 用充材料61.3连接材*194.415建筑设计及节能设计Ii5.1 殷规定115.2 平面设计115.3 立面、制面设计125.4 室内装饰.设备管线135.5 建筑1水155.6 节能次计196结构与曲件设计216.1 版规定216.2 预制混发土击劭复合塔板216.3 预制混故土楼板246.4 4WKi2S6.5 基
6、础及共他构件276.6 连接277预制构件制作与检验：7.1 般规定387.2 构件制作397.3 构件检验397.4 蛆愉与堆放28预制构件安装M8.1 -IK现定148.2 安装与煌按U8.3 防水倦工168.4 施工安全与环境保护479工程蛤收199.1 般规定199.2 安装与连接50本标准用词说明53引用标准名录51附：条文说明57Contents1 Genera1.12 TermsandSymbo1.s22.1 Terns22.2 Sjubo1.s43 Genera1.Requirements54 Materia1.s61.1Concret.ReinforcingBarandSte
7、e1.61.2 Fi1.1.ingMateria1.61.3 ConnrCtiQnVhtcria1.s81.4 OugrMateria1.s105 Architectura1.DesignandBuiIdingEnergySavingDesignI1.5.1 1Goncrn1.Rnquiroiwnts115.2 P1.anDesign115.3 E1.evationandProfi1.eDesign125.4 Interna1.FittingandConduit135.5 5KuiIdingWaterproof155.6 BUiIdingEnergyConservation196 Struct
8、ureandConiponcntDesign216.1 1Grniem1.Krquircwcnts216.2 PrrcnxtCcmcrotrMu1.ti-RibSanchichPhne1.216.3 PmeaStConcn?tF1.oorS1.ab246.4 Suirs256.5 FoundationsandOtherCaIVOgNS276.6 Connection277 ManufacturinRandInspection387.1 Gffiera1.Requircwnts387.2 Manufacturing37.3 Inspection397.4 Transportatioe)andSt
9、orage428 PrecastComponentErection448.1 Genera1.Requirenents448.2 ErectionandConnection448.3 WaterproofConstruction468.4 4ConsstructionSafetynndKnvirawnrnta!Protccticxi479 ConstructionQua1.ityAcceptance199.1 Gonera1.Requircoonts499.2 ErectionandConnection50Exp1.anationofWordinginThisSpecificationS31.
10、istofQuotedStandards5,Addition:Exp1.anationofProvisions57.0.为加快装配式混凝土密1.及合保温板结构技术在低层住宅房屋的推广应用，促进湖南省隹筑产业现代化的发展，做到安全可靠、技术先is、确保质依、经济合理、保护环境，制定本标准.1.02本标准适用于抗震设防烈度为7度及7度以下地区的3层及3层以下的装配式混凝土密肋复合保谓板住宅的设计、构件预制、施工安装及工程助吊验收，1.0.3闻出本标准适用范阚的装用式混凝土密IW及台保温板建策.应按照彳袋配式混凝十.建筑技术标准GH/T51231等现行规范、标准的规定执行.1.0.4低层装配式混凝土
11、密肋亚介保温板住宅的设计与施，除应符合本标准外，尚应符合国家现行有关标准的规定”2术语和符号2.1 术语2.1.1 低层住宅Ijow-RiseDue1.1.ingHouse层数不超过3层、层高不超过1m的住宅建筑.2.1.2 货制装配式混凝土密肋更合保淑板体系PrecastConcreteMu1.tiRibbedSandwichPane1.ssystem由预制混凝土密肋复合保涉堵板作为监向承里构件，预制混凝土密肋融合楼板作为楼（屋）萩，预制构件之间用十连接方式连接，共同组成的房屋结构，2.1.3 强制混凝土密肋复合保温板PrecastConcreteMu1.tiRibbedSandwichPa
12、ne1.由两个州前混凝土板页及夹在二者之间的轻质埴充材料或保温材料,在承*ft板页设置r纵横文佛的钢筋混凝土肋,并采用抗剪连接件将两页连成整体，羟预先制作弁用于房屋楼（屋）蛊和墙体.满足承重、保温、隔声等建筑功能的混凝土构件简称密肋复合板.包括预制混凝土密肋狂合保温外墙板、预制混凝土密肋契合内墙板、预制混凝-I-.密肋复合楼板和预制混凝土密肋复合保品屋面板.2.1.4 组合式密肋复合板COf1.IPOSi1.CYUIIiRibbedSandwichPane1.两页之间采用可旅的连接,确保剪力完全传递,在分析、设计、构造和制作时,两个铜筋混凝土板虫共同抵抗荷就作用,受弯时,整个板是一个维一构件，
13、简称组合式板.一般用于承生内啮板利楼（屋）面板.2.1.5 部分组合式密肋红介板PartiaIIyCOmPoSiteMu1.tiRibbedSandwichPane1.在两个钢筋混凝土板页间设设了剪切连接件.但连接件不能完全传递全部级合作J1.j,板的抗弯刚度和强度介于组合式板和非殂合式板之间,而称部分加合式板。一般用于承重外墙板.2.1.6 北组合式密肋笈合板NCnCoapositeMu1.tiRibbedSandvichPane1.一板页为承重页，另一板页为非承重板页，承重板页-做为密肋混凝土结构.在分析、设计、构造和制作时,两个混凝土页的作用是独立的简称非组合式板,一般用于非承重外指板.
14、2.1.7 带饰面预制混微上密肋更合保海外墙板PrecastConcreteMu1.tiRibbedSanduichExterna1.Wa1.1.Pane1.withDecoration空外面层采用装饰混凝土或粘贴谎砖制成的鼓制混凝土密肋狂合保同外册板.2.1.8 剂筋混凝土板页ReinforcedConcreteWythe预制混凝土带肋取合保湿堵板的钢筋混凝土外层部件，起承重或维护作用。外墙板中,舔室外一侧的板页称为外页，旅室内一侧的板页称为内页。2.1.9 干式连接DryConnection墙板赌向接缝果用焊接或便栓连接、墙板水平接缝采用金屈波触铃浆锚搭接连接，将预制构件连接成整体，并传递
15、一定的荷我作用.2.1.10 肋Ribbed连接预制混凝土密肋更合保淑板内页和外贞的削筋混凝土部件。预制混糠上密肋笈合保温墙板中的转向肋称为肋柱，横向肋称为助梁：顶制混凝土密叨或台保温楼板中主妾受力方向的肋称为主预制构件有粗幅面时与粗糙面相关的尺寸允许偏差可适当放松.发7.3.JSi制构件的允许尺寸偏差及检验方法卬H允汴得n聆通方法氐黑住.a.5尺依检准2IaII1.V1.An10Knt1.Ha墙板4史度AIK20M1.ii板1/750国平尺在河公收第墙板1.,KXX1.财角拽动&IO钠尺做四个劝为线一.C一口5执度支形皱.桁黑设计处携101.f.IM尺后设大夸由处vt.ftrJUTfiO三f
16、1.中心金位置5尺量桧代K寸5WWiK中心10尺段检住制口尺寸.O)0CJW1.1.中心投位NS尺量检优宽度、高度3Wtirn但爆竹快板中心段位K5尺做恰奇稹埋件锚件与律隆土削平南平面O.T国展碑校中心找位置2依R蟆怆外城KH*10.-5域表1.X111允许014Am的8力法侑燥什攸E资彷、螺世中纹健胃2km彩林，线UrJ与做i：面平面线二、电长.木VM即在构件平血的中心找位置较乃0-620线馆、电盒.木秆二构件&而弘破士海九0.-IO长旅必流中3外东K哽5.fAtf1.1.中C段位K5尺破依位长度、宽4、3收士5注，i.j%tiMK也的长摩12.检在中C枚.“枕和孔道位置汕？时,应沿以楂两个
17、方向IRi8,WK1.tttt.732陶烫类装饰面珑与构件基面的粘结强度应符合建筑工程饰面破粘结强度检脸标准.JGJ1.1.O和外墙面砖工程施工及验收规程%JGJ126等的规定。检查数量：按同一工程、同一工艺的预制构件分批抽样检验.检会方法：检查试验报告通.7.3.3内外页墙板之间的拉结件类别、数城及使用位置应符合设计要求。检查数衣：按同一工程、同一工艺的预制构件分批抽样检验.检验方法：检查试验报告单、筋量证明文件及想敲工程检查记录.734夹芯保温板用的保温材料类别、厚度、位置及性能应符合设计要求。检查数豉：按批检查.检验方法：观察、推测，检套保油材料质量证明文件及检脸报告.7.3.5预制构件
18、的牛产过程检交、检验合格，产品外观防量和尺寸例差不符合本标准要求,且不影响结构性能、安装和使用时,允许进行停补处理.修补后应重新进行成品验收,验收合格后，应将修补方案和验收记录妥善存档保管,736预制拘件检铤A格后，应在构件上设置表面标识，标识内容宜包括构件编号、制作日期、合格状态、生产单位等信息.7.4运输与堆放7.4.1 预制构件的运输车辆应满足构件尺寸和我重要求.奘卸与运输时应符合下列规定：（1）装和何件时，应采取保证车体平衡的措施：（2）运怆构件时,应采取防止构件移动、倾倒、变形等的固定措施：（3）运输构件时，应采取防止构件损坏的措施,对构件边角部逆流索接触处的混凝土，宜设置保护衬垫。
19、7.4.2 预制构件堆放应符合下列现定：堆放场地应平第、坚实,并应行排水措施：（2）预埋吊件应朝上，标识宜朝向堆垛间的通道：（3构件支垫应坚实，垫块在构件下的位置宜与脱模、吊装时的起时位置一致：（4）取求堆放构件时，母层构件间的垫块应上下对齐，堆垛层数应根据构件、垫块的承战力确定，并应根据衡要采取防止堆垛做置的措施：（5）堆放颈应力构件时，应根据构件起拱假的大小和堆放时间采取相应措施。7.4.3 墙板的运输与见放应符合卜列规定：（1）当采用毒放架堆放或运输构件时，状放架应具有足防的承我力和刚度，与地面倾斜月度宜大于80.：堵板宜对称靠放且外饰面朝外.构件上都宜采用木垫块隔离:运输时构件应采取固
20、定措施.（2）当采用插放架n立堆放或运输构件时，宜采取口立运输方式；插放架应有足铁的承我力和刚度，并应支垫枪固。（3）采用登层平放的方式堆放或运ft构件时.构件层与层之间应垫平、垫实，各层支垫应上下对齐，最下面一层支型应通长设置，在放层数不宜大于5层，8预制构件安装8.1一般规定6.1.1装配式混凝土密物或合板结何安装6直工前，施工单位应泰制专项施工方案，并进行施1.技术交底.S.1.2预制构件安装施工前应按设计要求和专项施工方案对各种工况进行必要的安装凿工验算。施工发核及验算应包括以卜内容：（1预制构件安袋过程中施工荷妆作用下树件支架系统和临时固定奘置的承我力验算：（2）预制构件吊装施工前，
21、应对构件存放工具、吊装工具、临时支撵工具等安装工具进行吊装工况的承软力验能；（3）吊具应符合国家现行相关标准的有关规定，自制、改造、修女和新购置的吊具，应按国家现行相关标准的有关规定进行设计验律和试脸楼脸.X.M预制构件进场后，应检香询件表面裂缝、破投等法陷.8.2安装与连接821预制构件的吊装应符合下列规定：（1）宜采用多点起吊，起吊就位应垂直平稳，起吊时吊索与板水平面所成夹用不宜小于60.不应小于45.（2）正式吊装作业前，应先试吊，确认可察后，方可进行作业,822段制构件吊奘校核与谓整应符合下列规定：（1预制墙板等竖向构件安装后，应对安装位置、安装标高、垂直度、累计垂直度进行校核与调整：
22、2位制楼板等水平构件安装后应对安装位置、安装标高进行校核与调整；（3）相邻预制板类构件，应对相邻预制构件平整度、高低叁、拼缝尺寸进行校核与调整：（I）f制装饰类构件应时装饰面的完整性进行校核与调整。8.23预制构件吊装就位并校准定位后，应及时设置临时支控或果取临时固定措施，临时支控应符合下列规定：（1）旬个预制构件的临时支撑不宜少于2道：（2）对预制墙板构件的上部斜支撑，其支撑点距离板底的距离不宜小于构件高度的2/3,且不应小于构件度的1/2：（3构件安装就位后,可通过临时支撵对构件的位置和垂直度进行微调，824预洌构件的安装应符合下列规定：（1）构件安装前.应一洁结合面:（2）构件底部应设
23、置可调将接厚度和底部标高的塞片。8.2.5堵板水平连接接缝施工应符合下列规定：1）浇筑前，应清洁水平接缝和波纹套管内杂物,井酒水润i:（2）连接谢筋的寓孔洞中心线不宜超过511m:（3）水平缱我用埴统背衬材料封堵缱口：（4）应按产品使刖要求计收灌浆料和水的用燧井搅拌均匀，.眼科拌合物的流动度和干媒也缩应满足现行国家相关标准和谀计要求：（5波纹管套简浆锚连接的漉孔和水平维采用抗收缗灌孔砂浆或共他复合成分漉浆料一同潜注，其强度等级应再于墙板混凝土强度等级：（6）灌浆料拌合物应在制备后0.5h内用完，灌浆连续作业，来取压浆法从强用淋孔口灌注：(7漉浆作业应及时形成施工质价榜能记录表，井应按诲工作班制
24、作I组3个规格为-IOmn-IOmn160m三的长方体试块进行标准养护：(8)灌浆作业完成后12h内，构件和灌浆连囹妾头不应受到振动或冲击作用。826岬接或螺怆连接的施r应符合例勺筋灯接及验收规程3JGJ18、加结构焊接规范*GB50661.，悌构工程格工规范3GB50755和涮结构工程施工质量蛤收规范GB50205的有关规定。8.2.7 构件连接部位后浇混凝土及级眼科的强度达到设计要求后.方可拆除也时冏定描66.8.2.8 安装预制楼板时，然部的掴湿长度应符合设计要求，端部与支承构件之间应坐架或设置支承型块，坐浆或支承垫块厚度不宜大于20tnn.8.3防水施工83.1 密封防水施工作业人员应
25、经过专门技术培训.83.2 2密肋更合外墙板吊装前的防水施工应符合下列规定：(1)现场吊装前，应依i构件加工厂或现场粘贴止水条的牢固性与完整性：(2运域、堆放、吊奘过程中应保护防水空腔、止水条与水平缱等部位,缺校抻用及损坏处应在吊装前及时修IX：(3)伸出外墙的苦道、预埋件等应在防水施工前安装完毕。33密肋女合外堵板连接接缝采用防水密封股脩工时应符合下列规定：(1)预制外墙板连接接缝防水节点跳层及空腔排水构造做法应符合设计要求：（2）南IW红令外墙板外侧水平、竖直接缝的防水密封胶封堵前，侧晓应清理干净，保持干燥，嵌维材料应与板牢固粘结，不应漏帐和虚枯：（3）外侧竖缱及水平防水密封胶的注胶宽度、
26、厚度应符合设计要求,防水密封胶应在侦制外搞板核核固定后嵌填.先安放背衬材料,然后注胶.防水密封胶应均匀侬宜，饱满密实,我面光沿连续：（4）外墙板十”字拼缝处的防水密对胶注胶连续完成。&3.4密肋亚台外墙板便粘贴止水条防水时应符合下列规定：（D止水条粘贴前，应先清扫混凝土表面灰生,粘贴止水条作业时，粘结面应为干燥状态；（2）应在混凝土面和止水条枯贴面均匀涂刷枯结剂，涂上专用拈结剂后.压入止水条：（3容肋发合外墙板侧止水条应乘用S用粘结剂粘结，止水条与相邻的密肋坡合外堵板应压紧、密实。8.3.5密肋交合外塔板接缝密封防水施工完成后应在外瘠面做淋水、喷水试脸.并观察外墙内（W墙体有无海漏.83.6雨
27、天、雪天或五级及以上大风严禁外墙密封防水施工.8.4施工安全与环境保护5.4.1 选工单位应对从事预制物件吊装作业及相关人员进行安全培训与交底,明确预制构件进场、卸车、存放、吊装、就位各环节的作业风险,并制订防止危险情况的处理措脩.5.4.2 安装作业开始前.应对安奘作业区进行做出明显的标识,拉警戒戏并派专人看管，严禁与安装作业无关的人员进入。5.4.3 应定期对预制构件吊装作业所用的安装工器具进行检直，发现有可能存在的使用风险，应立即停止使用.5.4.4 预制构件应采用垂直吊运，严禁采用科拉、斜吊.4.5采用拍吊时.构件重fit不得超过两机额定起重量总和的7型.单机载荷不得超过额定起重量的8
28、0圾8.4.6 对安装中未形成空间稳定体系的部分，应采取有效的临时同定措施,确认构件桧定后，方可拆除临时固定措施.8.4.7 在风速达到9.0ms及以上或遇到雨、雪、雾等酒劣天气时，应停止露天吊装作业，由新作业前，应先试吊，并应确认各种安全装祝灵敏可喜后进行作业，8.4.8 密助夏令外墙板内保温材料，枭用粘接板块或呜涂工艺的保温材料,其组成原材料应彼此相容，并应对人体和环境无害。X.4.9预制构件施工中产生的枯接剂、稀糅剂等易燃、易爆化学制品的废弃物应及时收集送至指定储存器内并按规定回收,严禁丢弃未经处理的废弃物.9工程验收9.1一般规定9.1.1 装配式混微上密肋找合保汨板建筑施工质试粉收应
29、符合年建筑J1.程施工质显验收统一标准GB50300、建筑地基基础工程施工质量腌收规范GB50202.4混凝土结构工程施工质量验收规范GB5020I.建筑节能工程施工质里脸收规范3GB5O411、建筑装饰装修工程质业聆收视莅GB50210和4屋面工程质农验收规范（IB50207的规定.9.1.2装配式混;锭上密肋史合保对板结构工程应在安装前完成卜例胞蔽项目的现场骁收；（1）混凝土粗糙面的质量,犍槽的尺寸、数量、位置：（2）预刷插筋的牌号、规格、数量、位置、锚固长度；（3）结构预埋件、蝶检连接、预留专业管战的数盘与位画.；（4）顼制混凝土构件接维处防水等构造做法：（5）保温及其书点施工：（6）其
30、他隐般项F1.9.13装配式混凝十.密肋复合保温板结构聆收时，除应按寸混凝土结构工程施工防址5金收规范GB5020.1的要求提供文件和记录外,尚应提供下列文件和记录：（1）工程设计文件、预制构件制作和安装的深化设计图；（2）连接件生产厂家提供的有效型式检验报告：预制构件厂家提供的构件力学性能、外墙板热工性能等检睑报诙（4预制构件、主要材料及配件的质量证明文件、进场的收记录、抽样笈紧报告；（5）预制构件安奘施工记录：（6）连接接头的施工检验记录：（7）灌浆料、坐浆材料强度检测报告：（8）外墙防水施工质玳校验记录：（9）结构分项工程质量验收文件：（10）重大质量问卷的处理方案和脸收记录：（11）其
31、他技术文件和记录。9.2安装与连接主控项目9.2.1 波纹管浆稀灌浆连接的灌浆及水平接缝漉眼、螺性连接及焊接连接处砂浆应密实饱满.检查数量：全数检查.检蕤方法：检杳漉浆施工质砒检管记录。922波级管眼锚混浆连接用的漉浆料强度应满足谀计要求.检查数量：按枇检验.以每层为一检5金批：每工作班应制作一组且每层不应少于3组40114（tam16On1.n的长方体试件，标准养护28d后进行抗压强度试验。检验方法：检查海浆料强度试验报告及评定记录.9.2.3 承重墙板底部接缝来用坐浆时，其强度应满足设计要求.检杳数法：按批检验，以姆层为一检验批：俗工作班应制作一组且包层不应少于3祖边长为70.7m的立方体
32、试件，标准养护2&1后进行抗乐强度试验.检脸方法：检兖坐浆材料强度试验报告及评定记录。9.2.4 预制构件采用焊接连接时，钢材焊接的焊尺寸应满足设计要求.煌健质量应符合：制结构焊接规范GB50661和CtH结构工程脩工版量验收规范GB5O2O5的有关规定.检查数班：全数检查.检验方法：按钢结构工程施工脑量险收规范GB50205的要求进行.9.2.5 预制构件采用螺栓连接时,螺怆的材质、规格、拧器力矩应符合设计要求及钢结构设计规范2GH5O017和钢结构工程能工政崎蕤收视莅GB50205的有关规定。检查数Iih全数检查.检验方法：按钢结构工程施工脑量险收规范GB50205的要求进行-ft目9.2
33、6装配式混凝土密肋红合保温板结构尺寸允许偏差应符合设计要求,并陶符合表9.2.6中的有关规定.检钳数累；按楼层、结构缝或施工段划分检验批，在同一检紧批内.对梁、柱.应抽查构件数盘的“%,且不少于3件：对堵和板.应按有代表性的自然间抽查11%,且不少于3间：对大空间结构，1Ur按相制轴城间高度5m左右划分检查面,板可按双、横轴线划分检S1.ft1.抽查11%.且均不少于3面.表).2.6装配式源源土密肋复合保送板结构尺寸允许偏差及检验方法项H允许俱笈/E除脸方被MRi15恂什中心”d睡向构M4柱.M)IO足量桧他蛾他*tt黑板)5t*9.2.6项目除按方法收件尿品.ft.n.Ktt1.irfi
34、rtt5水掂仪戌尺t除负构件及ItH柱、墙5三1132 .建筑绝热用硬质聚锐而泡沫泉料X(GB/721558)33 .绝热用硬质的馁泡沫制品(PF)(GB/T2O974)31.外包沫玻璃绝热制品(JCfr1.7)35. 建策模数协圜标彳播37. 粗时供暖供冷技术规程(JGJ1.42)38. 建筑外门窗气密、水密、抗风压性能分级及检测方法(GB11106)39. 建筑隔墙用轻质条板通用技术要求3(JG/T169)10.建筑轻质条板隔墙技术规程(JGJ157)41. 建筑工程饰面屐粘结强度核验标准(JGJTHO)42. 4建筑工程施工质量验收统一标准GB50300)43. 建筑地基基础工程施工侦量
35、脸收规范%(GB50202)湖南省工程建设地方标准湖南省低层装配式混凝土密肋复合保温板住宅技术标准DBJ43324-2017条文说明目次1总则602 术谙和符号612. I术语613 一般现定634 M料664.1 混凝土、网筋和钢材661.2填充材料661.3 连接材料671.4 其他材料685建筑设计及节能设计695. 1一般规定695.1 平面设计695.2 立面、剖面设计705.3 室内装饰、设备管规705.4 建筑防水715.5 建筑节能716结构与构件设计736. 1一般规定736.1 预制混凝土密肋或合堵板736.2 预制混凝土楼板756.3 楼梯766.4 基础及其他构件776
36、5 连接787强制构件制作807. 1一般规定807.1 构件制作807.2 构件检验847. 4运输与堆放848预制构件安装857.1 一般规定857.2 安装与连接868. 3防水能工889. 4施工安全与环境保护889工程验收909.1 一段规定909.2 安装与连接901总则.o.全装配式混凝土密肋更介保温板结构具行节能、结构装饰一体化、绿色环保、施工简中等优点,施工现场无湿作业，是一种适合于低层建筑的优秀结构形式，1.02根据建筑抗能谀计规范3GB50010规定，湖南省除常惬市武陵区、骷城区的抗震设防烈度为7度（0.15g）外,其他地区均为7度（1.Og）或7度（1.0g）以下，1
37、03本标准3.0.I条中所设置的适用范困指的是，只要满足该适用范困，即可保证房屋墙体结构满足我国现行规范要求，无须进行设计计算。适用范用由大依儡保守的设计计算分析得出。2术语和符号2.1术语2.132.1.10预制混凝土密肋发合保温板的构造，如图2.1.3所示。54三二4444工二斗二斗1-1（承审内段板4761-1（承玳外垓板1I楼便制板图2.13K!制混凝土密肋复合保温极1.无力防；2.*爻力曲：3.*p.wI.t*!H:5.WU!,&佻1HMH：7.连控件及制混凝土密肋熨合保图板根据两页之间连接件传递募力的能力大小分为三类：组合式预制混凝上密肋女合保海板、部分组合式预制混凝土密肋更合保
38、温板和非组合式预制混凝土密肋交合保温板.组合式顼制混凝卜.密肋复合保谓板的两页之间采用可靠的连接,确保剪力完全传递.在分析、设计、构造和制作时,两个混凝土贡共同抵抗荷载作用，受弯时,整个板是一个单一构件,简称组合苴板.一般用于承Jft内墙桢和楼）面板.部分组合式预制混凝土密肋复合保温板在两页间设置（剪力连接件，但连接件不能完全传递全部组合作用，板的抗弯刚度和强度介于纲合式板和作坦合式板之间，简称部分组合式板。一般用于承重外摘板.非组合式预制混减士密肋袋合保温板的一页为承重页，另一页为非承曳贝，承理页-般为密肋混凝卜.结构,在分析、设计、构造和制作时，两个混凝土页的作用是独立的，简称特组合式板.
39、用于非承重外墙板.3一般规定3.0.1按照E建筑结构荷敦规范？GB50009、混凝土结构设计现也GB50010xE建筑抗靛设计规范3GB5O01K夕装配式混凝土结构技术规程JGJ1.等我国现行国家和行业标准.并借鉴美国PCI设计手册.对3层及3层以下、抗於墙间距不大于12m的住宅建筑墙体进行了静力和抗飕设计计尊提出了堵板的材料、极面尺寸、配筋和构造的最低要求，确保按木标准构造要求就能符合现行规范要求，结构的构造要求和其他需要进行设计计算的构件（如1楼盅根据建筑设防类别为丙类、结构抗俄第级取四级，按照现行有关标准进行设计.墙板间布指的是房屋双、横向混朕上密助笈合保温墙板的间距，不包括轻而隔墙。3.0.2内外承电堵板采用夹芯带肪辆筋混凝十.墙板,该类增板根据内外页墙的连接方式分为组合式墙板、非扯合式墙板、部分组合式墙板三类（如图3.0.2所示），组合式地板内、外页墙板之间并不是相互独立,而是通过连接件成为整体,应变分布是一条贯穿墙板板面的线性斜直设；非组合式墙板是指内、外页墙板之间相互独立，各自独立承受各种荷载,应变根据墙板刚度的不同独立分布在各自单片墙板上：部分组合式地板是指连接件悭传递部分剪力，殂合作用介于上述两种墙板之间，本标准所采用的外堵板,为了提高墙体的保温隔热性能,采用断桥设计方式：在四角设置削筋
