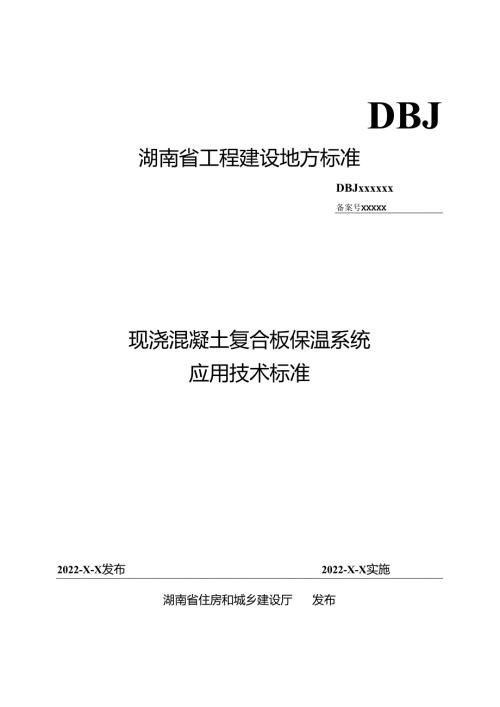

1、DBJ湖南省工程建设地方标准DBJxxxxxx备案号XXXXX现浇混凝土复合板保温系统应用技术标准2022-X-X发布2022-X-X实施湖南省住房和城乡建设厅发布前言本标准根据湖南省住房和城乡建设厅关于公布2021年湖南省工程建设地方标准制（修）订计划项目的通知（湘建科函（2020）169号）文件要求，编制组经深入调查研究，总结了现浇混凝土复合板保温系统实践经验，参考国内外相关标准和应用研究成果，并结合湖南省城乡建设绿色低碳发展的需求，对具体内容进行了反复讨论、协调和修改，对主要性能指标进行了专题论证与测试，最终由湖南大学会同有关单位编制而成。本标准共分7章1个附录，主要内容包括：I总则：2
2、术语：3基本规定；4系统与材料性能；5设计：6施工：7工程验收：附录Ao根据住房和城乡建设部工程建设标准涉及专利管理办法（建办标（2017）3号）的要求，编制单位声明：本标准不涉及任何专利，如在使用过程中发现涉及到专利技术请及时与编制组联系。本标准由湖南省住房和城乡建设厅负责管理，主编单位负责具体技术内容的解释。本标准在执行过程中，请各单位注意总结经验，积累资料，随时将有关意见和建议反馈给湖南大学（地址：长沙市藤山南路2号，邮箱：jyjzgzzx）,以供今后修订时参考。主编单位：湖南大学参编单位：湖南建设投资集团有限责任公司长沙市建设工程质量安全监督站I总则I22344系统与材料性能54.1
3、复合板保温系统54.2 凝合64.3 配套材料95设计I1.5.1 热工设计115.2 构造要求I1.6罐工136.1 一般规定136.2 施_1.要点146.3 施工安全157工程5金收167.1 一般规定167.2 主控项目177.3 一般项目20附录A热工计算参考选用表22本标般用词说明25引用标准名录26附：条文说明261.0.1为贯初落实国家建筑节能法律法规和政策，落实建筑领域碳达峰碳中和相关工作，推广应用新技术，促进湖南省建筑节能技术发展，规池现浇混凝土豆合板保温系统在建筑工程中的应用，做到安全适用、技术先进、经济合理、保证工程质珏，制定本标准.1.0.2本标准适用于湖南省KX)m
4、以下建筑，采用现浇混凝土第合板保温系统的新建、改建和扩建建筑中墙体和楼面保温工程的设计、施工和质量验收。1.0.3现浇混凝土更合板保温系统的应用除应符合本标准外，尚应符合现行国家、行业及湖南省仃关标准的规定。2.0.1现浇混凝土更合板保湿系统Cast-in-p1.aceconcretecompositepane1.insu1.ationsystem使用连接件将保温亚合板与混凝土牢固连接在一起而形成的保温与结构一体化技术体系，根据其应用部位分为现浇混凝土或合板外墙保温系统和现浇混凝土复合板楼面保温系统（两种系统中保温亚合板均不参与结构受力），本标准简称安合板保温系统。2.0.2保温与结构一体化技
5、术Integrationtechno1.ogyofexteriorwa1.1.insu1.ationandstructure臾建筑保温功能与i体承重、围护功能下一体，不需另行采取保温措施，就可满足建筑节能现行标准要求的节能技术。2.03保温复合板Externa1.therma1.insu1.ationcompositeboard工厂化预制，由保温层、粘结层、加强助、过渡层、内外侧粘结加强乂、连接件构成，在现浇混凝土工程施工中起免拆模板作用和保温隔热作用的复合板，本标准筒称复合板，分为I型和H型两种。2.0.4G型热固发合聚茶乙烯泡沫保温板G-typcIhCmx）SCUingcompositep
6、o1.ystyrenefoaminsu1.ationboard以聚半乙烯泡沫颗粒或板材为保温基体,使用处理剂更合制成的匀质板状制品,其复介工艺主要仃颗粒包覆、混合成型或基板渗透等,在受火状态下具有一定的形状保持能力且不产生熔融滴落物的特点，本标准简称G型板。2.0.5粘结层AdheSiVeIaye置于保温板内外两Wt以聚合物水泥沙浆为主要胶结材料，将保温层与过渡层粘结在一起的构造M.2.0.6加强肋Reinforcingrib以聚合物水泥砂浆填充于保温层内的横竖凹槽中形成的增强助，起增强发合板强度和刚度的作用2.0.7过渡层Transition1.ayer以水泥聚苯颗粒砂浆为主要材料制成的板状
7、构造层，缓解保温板因环境变化产生的应变，减少内外温差应力，防止抹面层开裂。2.0.8粘结加强层Bondedreinforcing1.ayer以聚合物水泥砂浆为主要胶结材料，辅以耐城玻纤网作为增强材料而制成的保护构造层。其作用是提尚豆合板的强度，改善粘结性能，缓解复合板因环境变化产生的应变。2.0.9连接件Connectingpiece连接或合板与现浇混凝土结构的专用断热桥连接件，材质为尼龙金属组合件。2.0.10耐喊玻纤网格布A1.ka1.iresistantberg1.assmesh以耐碱玻璃纤维织成的，表面经涂覆处理的玻璃纤维网格布，用做增强材料压入找平砂浆中，与砂浆共同形成加强层，用于增
8、加面层的机械强度和抗裂性能，简称耐碱玻纤网。3.0.1女合板保温系统及材料应经型式检验。发合板及系统配套材料应由同供应商供应。3.0.2现浇混凝土夏合板外墙保温系统应能适应基层的正常变形，在自重、风荷载和气候变化情况下，不应出现裂缝、空鼓、脱落等现象：在抗震设防烈度地屣作用下不应从基层墙体脱落；应具有防止火焰沿外墙面蔓延的能力。3.0.3复合板保温系统应具备良好的防水渗透性和透气性：系统各组成部分在正常使用环境中应具有物理、化学稔定性：系统组成材料应彼此相容并应具有防腐和防生物侵击性能：系统保湿、隔热和防潮性能应符合现行国家标准民用建筑热工设计规范GB50176和相关节能标准的规定。3.0.4
9、Si合板保温系统应符合建筑设计防火规范3GB50016和国家有关防火要求。3.0.5坦合板及支拽应具有足够的承教能力、刚度和稔定性，应能承受浇筑混凝十的自重、侧压力和施工过程中所产生的荷载。3.0.6现浇混凝土构件外侧模板采用夏合板时.，内健模板宜采用铝合金模板.内、外支操系统应符合现行行业标准6建筑施工模板安全技术规范JGJ162的要求。3念7复合板保温系统找平、抹面层应符合外墙外保温工程技术规程JGJ144的要求，饰面层宜为涂料。湖南省工程建设地方标准现浇混凝土复合板保温系统应用技术标准条文说明DBJxxxxxxI总则292术语303基本规定314系统与材料性能324.2 亚合板324.3
10、 配套材料325设计335.1 热工设计335.2 构造要求336施工396.1 一般规定396.2 施工要点406.3 施工安全407工程验收427.1一般规定427.3一般项目42冏录A热工计算参考选用衣43i.o.i在应对气候变化和低碳发展的国际背景下，国家下一阶段节能减排目标的确定对建筑节能标准提出r新的要求.为进一步推动建筑节能工作有序可持续发展，依据国家建筑节.能与可再生能源利用通用规范GB55015s建筑环境通用规范GB55016等相关标准规范，以及湖南省建筑节能标准、绿色建筑标准、超低能耗建筑标准等规范，结合湖南省的环境气候特点和建筑节能工作具体情况，有必要制定本标准。本标准作
11、为湖南省居住建筑节能设计标准DBJ43/00I和湖南省公共建筑节能设计标准DBJ43203的推荐做法配套标准，旨在促进建筑节能新技术的推广应用，提高工程质量，推动建筑节能与绿色建筑健康发展,进而实现节能减排目标。1.0.2本标准适用于各类民用建筑和工业建筑的剪力墙结构、框架-剪力墙结构、框架结构等结构型式的现浇混凝土工程。基于安全性和经济性考虑,对高度大于I(X)m的高层建筑使用该系统时，应作专项设计，并采取加强措施。1.03本标准对采用现浇混凝上复合板保温系统的工程建设项目中材料性能、设计、施工、工程验收作出J规定.但建筑材料应用涉及的专业较多，相关专业均制定有相应的标准，并作出r具体规定在
12、进行设计、施工及验收时，除应符合本标准外，尚应符合国家、行业和地方现行有关标准的规定。2.0.2建筑外墙保温与结构体化技术包括砌体自保温体系、夹芯保温宏合结构体系、现浇混凝土结构复合墙体保温体系和装配式混凝土宓合墙板保温体系等多种新型建筑结构体系,实现建筑保温与结构同寿命,部品与结构防火于体，保温工程侦量安全可靠。2.03保湿及合板采用多乂结构设计和工厂化预制生产，具有较高的强度和良好的保沮、防火性能，满足现行建筑节能设计标准要求和混凝土模板的使用要求.在保温复合板当中创新性的设置r过渡所，缓解r夏合板因环境变化产生的应变，避免抹面以空鼓、开裂等脑贵通病问题。构造示.意图详见421,曳合板分为
13、I型板和II型板，I型板保沮芯材为挤缈聚苯板（XPS）,石盘挤塑聚苯板（GXPS），模塑聚苯板（EPS）,石思模塑聚苯板（GEPS）等燃烧性能为BI级的保疆材料，11型保温芯材为燃烧性能为A（A2）级的G型热固笑合聚笨乙烯泡沫保温板等保温材料.因为I型板保温芯材使用燃烧性能为B1.级的保温材料，根据建筑设计防火规范GB5（X）16中第6.7.3条的条文说明“当采用B1.、B2级保温材料时，保温材料两侧的保护层需采用不燃材料，保护层厚度要等于或大于50mm。2.0.4G型热固复合聚不乙烯泡沫保温板是热固发合聚茉乙烯泡沫保温板JG/T536-2（）17中的一种板，其性能指标也是参照该行业标准确定的
14、2.0.7过渡层应符合热固坡合聚苯乙烯泡沫保温板JG536-2017中G型热固应合聚米乙烯泡沫保温板相关规定。3.0.1比合板保温系统所有组成材料（不含现浇混凝土）应由同供应商配套提供，如有质量问题应由该系统供应商负责。3.0.3水会对豆合板保温系统产生多种破坏，如保温性能降低、冻融破坏、材料起泡、水与空气中的酸性气体反应生成酸而对系统产生损坏等。因此，复合板保温系统应防止雨、雪浸入，防止内表面和隙间结露。所有部件都应表现出化学-物理稳定性。所有材料应是天然耐腐蚀或者是被处理成耐腐蚀的“金属连接件应镀锌或涂防锈漆等防锈处理。3.0.4曳合板保温系统构造做法应符合本标准第4.1.1条和第5.2
15、节规定，并可以参考国家和湖南省有关标准构造做法。当系统采用I型板时，按建筑设计防火规范BGB516第673条规定，可不设置防火隔离带和耐火完整性不低于05h的耐火门窗.当系统采用11型板时，其燃烧性能为A级.4系统与材料性能42复合板4.2.2本标准所列的外保温且合板规格尺寸为常用规格尺寸，大小、长短亦可根据建筑工程的实际需要进行裁切,也可根据工程设计要求工厂化定制生产。复合板的保温层厚度可根据建筑节能设汁选取，不受尺寸限制。4.2.6本条给出了发合板的保温层常用五种保温材料性能要求，包括XPS（挤塑聚苯板），GXPS（石晶挤塑聚苯板），EPS（模型聚茶板），GEPS（石黑模塑聚茶板），G型板
16、G型热固更合聚苯乙烯泡沫保温板）.XpS和GXPS板有较高的抗压强度，当需要一次性浇注大于3m时，宜选用这两种保温材料做保温乂。4.3配套材料4.3.3根据国家和湖南省建筑业有关规定，应推广使用相应配套的预拌砂浆。5设计5.1 热工设计5.1.1 本标准对豆合板保温系统的技术指标和应采取的措施作出了相应规定。但建筑设计涉及的内容较多，相关专业均制定了相应的标准，并作出J相关规定，因此在进行组合保温系统的设计时，除应符合本标准外，还应符合国家、行业和湖南省现行有关标准的规定。5.1.3 发合板保温系统圾适合外焙全现浇混凝土结构，实现了保温结构一体化，但在实际工程中，有部分是外地大面积剪刀地，还
17、有局部是采用砌块填充增体，这些砌块建议采用自保温砌块，同时自保温砌块填充墙外傅应与剪刀墙结构一体化保温系统部分做平,便于找平层的施工。自保温砌块有很多类里，其相关指标与要求本标准无法全部列出，可在实际工程中查找相应的技术标准即可。5.2 构造要求5.2.1 密封和防水构造设计包括窗台、凸窗、女儿墙、雨篷等，这些部位有可能出现积水、积雪情况.各部位做法示例如图I至图6所示：/J.i.Vooooooooooo发合板20M聚笨颗粒找平眇浆3-54抗裂心架中尿入Irf麻成纤网饰面20以双若颗粒找YW浆3-5以抗裂砂强中JK入耐网饰而图4由洞、商价部位构造I50PVC管世J50mm20牙聚米颗粒找1眇浆
18、一3-5以抗呦砂原中国入耐H玻纤网fXH饰画一图5由恻部位构造me女J以构造5.2.2 自保温砌块砌体设计按照相应的国家和湖南省自保温砌块技术规程的规定。自保温砌块填充墙外侧应与笈合板外保温外侧在同垂直立面上，其外侧不再作外保温处理.只做聚苯颗粒找平层、抹面层和饰面层。具体做法如图7、图8所示:现浇钢筋混发上柱或培Sfrte20”爰木颗粒揽平砂浆-35厚抗裂砂浆中压入耐限纤网或后热镀怦电焊IqUa三z一u三-0DI抹面皎浆粘1.r,!白保出的块期体国7，门保乱陶体相在按的部位I现浇钢筋混盘上机架梁红介板20原聚落颗粒找平砂架35惧抗我砂浆中压入耐履城纤一网或后热俄件电均网/Ief图8与自保湖网
19、体相连接的湍位5.2.3 本条规定了身作板保温系统的连接件设置原则、数里和进入混凝土结构的仃效锚固深度，控制整体的安全性。5.2.4 本条规定了穿过保温板的各种穿墙管道和构件应预理，并进行防水密封，做法如图9所示：现浇混凝土现合板20mm以聚革颗粒找平砂架3或5尊抗裂砂浆中压入耐破或纤M一面材料Ji图9疗墙管道构造东意图图I1.核银保祝系统电工:艺海程图6施工6.1 一般规定6.1.1 该条规定同建筑工程施工质量验收统一标准BGB50300、建筑节能工程施工质盘验收标准GB5（MII一致“6.1.2 复合板保湿系统施工前应对相关人员技术交底和必要的实际操作培训，技术交底和培训均应留有记录。外墙
20、保温系统工程施工工艺应符合图10的流程要求，楼板保温系统工程施工工艺流程应符合图I1.的流程耍求.施工向*姆IS针utaafIft*H.4SBtM9Wtt.6cWtt19代除H收1.TP5*Wnt,Mr.*图10外墙保田系统施：工2流程图6.1.4 复合板养护龄期为28天。6.1.5 该条规定对笑合板在运输、贮存提出基本要求.6.1.6 施工单位在墙体施工前，应专门制定消除外墙热桥的措施，井在技术交底中加以明确。施工中应对施工产生的地体和楼板缺陷，如穿墙（楼板）食管、脚手眼、孔洞等随时填塞密实，并按照施工方案采取隔断热桥和防水措施处理，这种处理应列入除蔽工程验收并应加以记录。6.1.7 现浇混
21、凝土作用于模板的侧压力计算是根据混凝土结构工程施工质量验收规范GB50204及书建筑施工模板安全技术规范JGJI62等技术规范的规定。复合板的力学性能经试验结果表明,具有较高的强度和刚度，按表6.1.7选用能够满足模板性能要求，表中规格、型号等为域低要求。6.2 施工要点6.2.1 复合板在施工过程中需充当模板功能，本条参考建筑施工模板安全技术规范3JGJ162的规定。6.2.2 电合板由多层材料宓合而成,I意切割将可能破坏其保温和力学性能,因此本条规定尽可能使用整板施工，必须切割时应使用切割锯由专门的工人进行。6.2.3 复合板外保温拼缝处、阴阳角以及与自保温砌体相交处是系统的薄弱处，必须进
22、行加强处理.其中阴阳角处理如图12和图13所示：HXhiini图12RI角部位图13明角都位6.2.8 发合板保温体系对拉螺栓拆除后，其对拉螺栓孔洞处容易产生水港潮和热桥，影响建筑的正常使用和节能效果。因此，应对体系对拉螺栓孔洞堵塞密实，并采取隔断热桥措施进行处理，这种处理应按隐蔽工程验收并做好记录。6.3 施工安全6.3.3 及合板保温体系腌工作业时，除涉及宓合板以及连接件等构件外，还涉及安装模板和构件时所用的工具，为防止出现高空坠物伤人以及脚F架承载安全，保证施工安全，应对更合板堆放数量以及配件工具存放做出相应的规定.6.3.5 本条防止支模过程中途停歇，复合板或支架连接不稳固、浮搁、悬空
23、发生监落伤人事故.7工程验收7.1 一般规定7.1.1 由于友合板保温系统工程与主体结构同时施工，无法单独验收，所以要同时符合相关的脸收规范和标准。除了保温质量要符合规葩和设计要求外，必须同时保证外墙混凝上结构质量，还要保证外墙防水质量和外墙装饰、外墙立面装修效果，否则出现质量问题修补困难、费用尚且效果不好。7.1.2 消防验收包括对保温层及防护层材料燃烧性能、厚度、复合板及外门窗耐火极限、防火构造等进行验收，外墙及合板拼缝、门窗洞口及管道穿外墙板间缝、变形缝等防火封堵处理、第合板防火防护乂厚度、I型笑合板外墙保温必、防护所材料燃烧性能及厚度、I型史合板外墙保温层防火隔离带设置等防火陶离等构
24、造。7.1.4 纪合板外保温的锚固是保证宛合板在室外气候环境下能长时间与混凝土结构共同工作关键环节，因此连接件规格、材历、数量及锚固长度等质量非常重要，是保证熨合板保温系统结构安全和耐久性要求的基础。外墙混凝土施工股模板工程会采用对拉螺杆、脚手架及挑架等，因此会招有施工孔洞需要修补，处理不好除了保温效果达不到要求，还有可能产生渗漏，一般需要专门处理。对于可踢踏面凸出的阳角应采取防止破坏的加强措施：在不同材料间交接处应采取防止开裂措施：在变形缝处应有构造节点详图及适应变形的固定方式。73一般项目7.3.7为避免厚抹灰对工程质量的影响和考虑目前铝模施工，本条在现行国家标准混凝土结构工程施工质量验收规范GB50204的基础上，对部分检查项目的尺寸允许偏差要求应进行适当提高，以保证侦量,尽可能的达到免抹灰的侦员标准。738现浇混凝上建议采用免抹灰工艺，因此其表面的相关尺寸偏差应符合6建筑装饰装修工程质量验收标准GB50210的相关规定，也进行适当提育。附录A热工计算参考选用表本热工计算参考选用表中列举了常用保温层厚度的热工参数，当设计需求热工性能仃变化时，可进行计算后确定板的厚度等规格参数。
