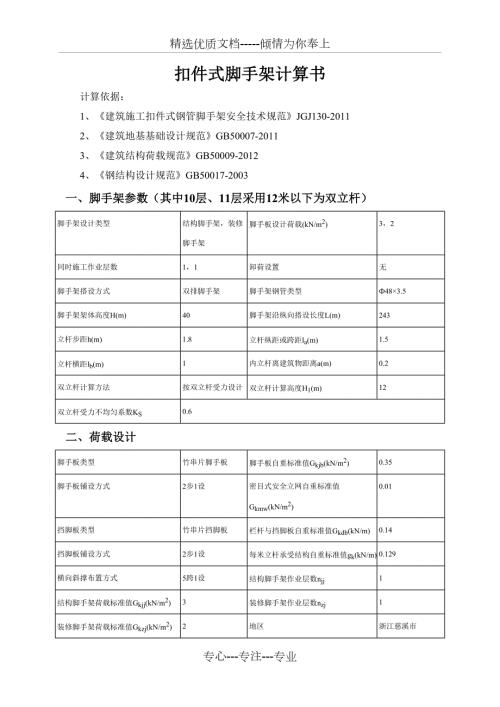

1、精选优质文档-倾情为你奉上扣件式脚手架计算书 计算依据： 1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011 2、建筑地基基础设计规范GB50007-2011 3、建筑结构荷载规范GB50009-2012 4、钢结构设计规范GB50017-2003 一、脚手架参数（其中10层、11层采用12米以下为双立杆）脚手架设计类型结构脚手架，装修脚手架脚手板设计荷载(kN/m2)3，2同时施工作业层数1，1卸荷设置无脚手架搭设方式双排脚手架脚手架钢管类型483.5脚手架架体高度H(m)40脚手架沿纵向搭设长度L(m)243立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)
2、1内立杆离建筑物距离a(m)0.2双立杆计算方法按双立杆受力设计双立杆计算高度H1(m)12双立杆受力不均匀系数KS0.6 二、荷载设计脚手板类型竹串片脚手板脚手板自重标准值Gkjb(kN/m2)0.35脚手板铺设方式2步1设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型竹串片挡脚板栏杆与挡脚板自重标准值Gkdb(kN/m)0.14挡脚板铺设方式2步1设每米立杆承受结构自重标准值gk(kN/m)0.129横向斜撑布置方式5跨1设结构脚手架作业层数njj1结构脚手架荷载标准值Gkjj(kN/m2)3装修脚手架作业层数nzj1装修脚手架荷载标准值Gkzj(kN/m2)2地区浙江慈
3、溪市安全网设置全封闭基本风压0(kN/m2)0.3风荷载体型系数s1.254风压高度变化系数z(连墙件、单立杆、双立杆稳定性)1.06，0.796，0.65风荷载标准值k(kN/m2)(连墙件、单立杆、双立杆稳定性)0.399，0.299，0.245 计算简图： 三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n2横杆抗弯强度设计值f(N/mm2)205横杆截面惯性矩I(mm4)横杆弹性模量E(N/mm2)横杆截面抵抗矩W(mm3)5080 承载能力极限状态 q=1.2(0.038+Gkjblb/(n+1)+1.4Gklb/(n+1)=1.2(0.038+0.3
4、51/(2+1)+1.431/(2+1)=1.586kN/m 正常使用极限状态 q=(0.038+Gkjblb/(n+1)+Gklb/(n+1)=(0.038+0.351/(2+1)+31/(2+1)=1.155kN/m 计算简图如下： 1、抗弯验算 Mmax=0.1qla2=0.11.5861.52=0.357kNm =Mmax/W=0.357106/5080=70.25N/mm2f=205N/mm2 满足要求！ 2、挠度验算 max=0.677qla4/(100EI)=0.6771.15515004/(100)=1.576mm max1.576mmminla/150，10min1500/1
5、50，1010mm 满足要求！ 3、支座反力计算 承载能力极限状态 Rmax=1.1qla=1.11.5861.5=2.617kN 正常使用极限状态 Rmax=1.1qla=1.11.1551.5=1.906kN 四、横向水平杆验算 承载能力极限状态 由上节可知F1=Rmax=2.617kN q=1.20.038=0.046kN/m 正常使用极限状态 由上节可知F1=Rmax=1.906kN q=0.038kN/m 1、抗弯验算 计算简图如下： 弯矩图(kNm) =Mmax/W=0.877106/5080=172.679N/mm2f=205N/mm2 满足要求！ 2、挠度验算 计算简图如下：
6、变形图(mm) max2.712mmminlb/150，10min1000/150，106.667mm 满足要求！ 3、支座反力计算 承载能力极限状态 Rmax=2.64kN 五、扣件抗滑承载力验算横杆与立杆连接方式单扣件扣件抗滑移折减系数0.85 扣件抗滑承载力验算： 纵向水平杆：Rmax=2.617/2=1.309kNRc=0.858=6.8kN 横向水平杆：Rmax=2.64kNRc=0.858=6.8kN 满足要求！ 六、荷载计算脚手架架体高度H40双立杆计算高度H112脚手架钢管类型483.5每米立杆承受结构自重标准值gk(kN/m)0.129 立杆静荷载计算 1、立杆承受的结构自重
7、标准值NG1k 单外立杆：NG1k=(gk+lan/20.038/h)(H-H1)=(0.129+1.52/20.038/1.8)(40-12)=4.508kN 单内立杆：NG1k=4.508kN 双外立杆：NG1k=(gk+0.038+lan/20.038/h)H1=(0.129+0.038+1.52/20.038/1.8)12=2.393kN 双内立杆：NGS1k=2.393kN 2、脚手板的自重标准值NG2k1 单外立杆：NG2k1=(H-H1)/h+1)lalbGkjb1/2/2=(40-12)/1.8+1)1.510.351/2/2=2.173kN 1/2表示脚手板2步1设 单内立杆
8、NG2k1=2.173kN 双外立杆：NGS2k1=H1/hlalbGkjb1/2/2=12/1.81.510.351/2/2=0.875kN 1/2表示脚手板2步1设 双内立杆：NGS2k1=0.875kN 3、栏杆与挡脚板自重标准值NG2k2 单外立杆：NG2k2=(H-H1)/h+1)laGkdb1/2=(40-12)/1.8+1)1.50.141/2=1.738kN 1/2表示挡脚板2步1设 双外立杆：NGS2k2=H1/hlaGkdb1/2=12/1.81.50.141/2=0.7kN 1/2表示挡脚板2步1设 4、围护材料的自重标准值NG2k3 单外立杆：NG2k3=Gkmwla
9、H-H1)=0.011.5(40-12)=0.42kN 双外立杆：NGS2k3=GkmwlaH1=0.011.512=0.18kN 构配件自重标准值NG2k总计 单外立杆：NG2k=NG2k1+NG2k2+NG2k3=2.173+1.738+0.42=4.331kN 单内立杆：NG2k=NG2k1=2.173kN 双外立杆：NGS2k=NGS2k1+NGS2k2+NGS2k3=0.875+0.7+0.18=1.755kN 双内立杆：NGS2k=NGS2k1=0.875kN 立杆施工活荷载计算 外立杆：NQ1k=lalb(njjGkjj+nzjGkzj)/2=1.51(13+12)/2=3.7
10、5kN 内立杆：NQ1k=3.75kN 组合风荷载作用下单立杆轴向力： 单外立杆：N=1.2(NG1k+ NG2k)+0.91.4NQ1k=1.2(4.508+4.331)+ 0.91.43.75=15.332kN 单内立杆：N=1.2(NG1k+ NG2k)+0.91.4NQ1k=1.2(4.508+2.173)+ 0.91.43.75=12.742kN 双外立杆：Ns=1.2(NGS1k+ NGS2k)+0.91.4NQ1k=1.2(2.393+1.755)+ 0.91.43.75=9.702kN 双内立杆：Ns=1.2(NGS1k+ NGS2k)+0.91.4NQ1k=1.2(2.393
11、0.875)+ 0.91.43.75=8.646kN 七、立杆稳定性验算脚手架架体高度H40双立杆计算高度H112双立杆受力不均匀系数KS0.6立杆计算长度系数1.5立杆截面抵抗矩W(mm3)5080立杆截面回转半径i(mm)15.8立杆抗压强度设计值f(N/mm2)205立杆截面面积A(mm2)489连墙件布置方式两步两跨 1、立杆长细比验算 立杆计算长度l0=Kh=11.51.8=2.7m 长细比=l0/i=2.7103/15.8=170.886210 轴心受压构件的稳定系数计算： 立杆计算长度l0=kh=1.1551.51.8=3.118m 长细比=l0/i=3.118103/15.8
12、197.373 查规范表A得，=0.186 满足要求！ 2、立杆稳定性验算 不组合风荷载作用 单立杆的轴心压力设计值N=(1.2(NG1k+NG2k)+1.4NQ1k)=(1.2(4.508+4.331)+1.43.75)=15.857kN 双立杆的轴心压力设计值NS=1.2(NGS1k+NGS2k)+N=1.2(2.393+1.755)+15.857=20.834kN =N/(A)=15857.1/(0.186489)=174.342N/mm2f=205N/mm2 满足要求！ =KSNS/(A)=0.620834.46/(0.186489)=137.44N/mm2f=205N/mm2 满足
13、要求！ 组合风荷载作用 单立杆的轴心压力设计值N=(1.2(NG1k+NG2k)+0.91.4NQ1k)=(1.2(4.508+4.331)+0.91.43.75)=15.332kN 双立杆的轴心压力设计值NS=1.2(NGS1k+NGS2k)+N=1.2(2.393+1.755)+15.332=20.309kN Mw=0.91.4Mwk=0.91.4klah2/10=0.91.40.2991.51.82/10=0.183kNm =N/(A)+ Mw/W=15332.1/(0.186489)+.64/5080=204.612N/mm2f=205N/mm2 满足要求！ Mws=0.91.4Mwk
14、0.91.4klah2/10=0.91.40.2451.51.82/10=0.15kNm =KS(NS/(A)+ Mw/W)=0.6(20309.46/(0.186489)+.2/5080)=151.696N/mm2f=205N/mm2 满足要求！ 八、连墙件承载力验算连墙件布置方式两步两跨连墙件连接方式扣件连接连墙件约束脚手架平面外变形轴向力N0(kN)3连墙件计算长度l0(mm)600连墙件截面类型钢管连墙件型号483.5连墙件截面面积Ac(mm2)489连墙件截面回转半径i(mm)158连墙件抗压强度设计值f(N/mm2)205连墙件与扣件连接方式双扣件扣件抗滑移折减系数0.85 Nlw=1.4k2h2la=1.40.39921.821.5=6.033kN 长细比=l0/i=600/158=3.797，查规范表A.0.6得，=0.992 (Nlw+N0)/(Ac)=(6.033+3)103/(0.992489)=18.621N/mm20.85 f=0.85 205N/mm2=174.25N/mm2 满足要求！ 扣件抗滑承载力验算： Nlw+N0=6.033+3=9.033kN0.8512=10.2kN 满足要求！专心-专注-专业
