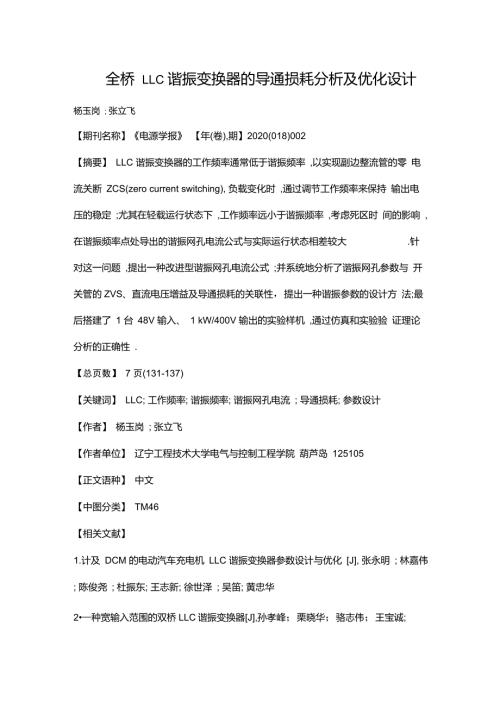

1、全桥 LLC 谐振变换器的导通损耗分析及优化设计杨玉岗 ; 张立飞【期刊名称】电源学报 【年(卷),期】2020(018)002【摘要】 LLC 谐振变换器的工作频率通常低于谐振频率 ,以实现副边整流管的零 电流关断 ZCS(zero current switching), 负载变化时 ,通过调节工作频率来保持 输出电压的稳定 ;尤其在轻载运行状态下 ,工作频率远小于谐振频率 ,考虑死区时 间的影响 ,在谐振频率点处导出的谐振网孔电流公式与实际运行状态相差较大.针对这一问题 ,提出一种改进型谐振网孔电流公式 ;并系统地分析了谐振网孔参数与 开关管的ZVS、直流电压增益及导通损耗的关联性，提出一

2、种谐振参数的设计方 法;最后搭建了 1 台 48V 输入、 1 kW/400V 输出的实验样机 ,通过仿真和实验验 证理论分析的正确性 .【总页数】 7 页(131-137)【关键词】 LLC; 工作频率; 谐振频率; 谐振网孔电流 ; 导通损耗; 参数设计【作者】 杨玉岗 ; 张立飞【作者单位】 辽宁工程技术大学电气与控制工程学院 葫芦岛 125105【正文语种】 中文【中图分类】 TM46【相关文献】1.计及 DCM 的电动汽车充电机 LLC 谐振变换器参数设计与优化 J, 张永明 ; 林嘉伟 ; 陈俊尧 ; 杜振东; 王志新; 徐世泽 ; 吴笛; 黄忠华2种宽输入范围的双桥LLC谐振变换器J,孙孝峰；栗晓华；骆志伟；王宝诚;
