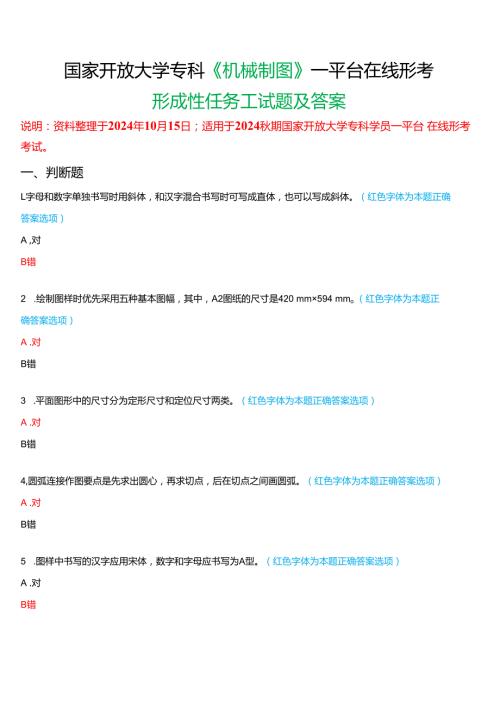

    2024期国家开放大学专科《机械制图》一平台在线形考(形成性任务一)试题及答案.docx

    1、国家开放大学专科机械制图一平台在线形考形成性任务工试题及答案说明:资料整理于2024年10月15日;适用于2024秋期国家开放大学专科学员一平台 在线形考考试。一、判断题L字母和数字单独书写时用斜体,和汉字混合书写时可写成直体,也可以写成斜体。(红色字体为本题正确答案选项)A ,对B错2 .绘制图样时优先采用五种基本图幅,其中,A2图纸的尺寸是420 mm594 mmo (红色字体为本题正确答案选项)A .对B错3 .平面图形中的尺寸分为定形尺寸和定位尺寸两类。(红色字体为本题正确答案选项)A .对B错4,圆弧连接作图要点是先求出圆心,再求切点,后在切点之间画圆弧。(红色字体为本题正确答案选项

    2、A .对B错5 .图样中书写的汉字应用宋体,数字和字母应书写为A型。(红色字体为本题正确答案选项)A .对B错6 .细点画线主要用于轴线和对称中心线。(红色字体为本题正确答案选项)A .对B错7 .尺寸三要素是尺寸数字、尺寸线和箭头。(红色字体为本题正确答案选项)A对B错8 .图纸幅面代号中Al最大,A4最小。(红色字体为本题正确答案选项)A对B错9 .每张图样必须绘制标题栏,标题栏位于图纸的左下角。(红色字体为本题正确答案选项)A .对B错10 .三视图投影规律中主左视图高平齐。(红色字体为本题正确答案选项)A ,对B错IL点的投影永远是点,直线和平面垂直于投影面时的投影也为点。(红色字体

    3、为本题正确答案选项)A ,对B错12,直线投影的实质是线段两个端点的同面投影的连线。(红色字体为本题正确答案选项)A .对B错13.正投影的基本特性有真实性、积聚性和收缩性。(红色字体为本题正确答案选项)A对B错14,直线上有A ( 14,15 , 16 )和B ( 10 , 15 , 20 )两点,则A在B的左上方。(红色字体为本题正确答案选项)A.对B错15,用一截平面截圆球,所得的截交线一定是圆。(红色字体为本题正确答案选项)A.对B错16 .曲面立体的表面都是曲面。(红色字体为本题正确答案选项)A .对B错17 .俯视图是由左向右投射所得的视图,它反映形体的前后和左右方位。(红色字体为

    4、本题正确答案选项)A.对B错18 .当直线(或平面)平行于投影面时,其投影反映实长(或实形),这种性质叫真实性。(红色字体为本题正确答案选项)A ,对B错19 .圆柱被截切后产生的截交线形状有圆、椭圆和三角形。(红色字体为本题正确答案选项)A ,对B错20 .圆锥被截切后产生的截交线形状有圆、矩形、椭圆、双曲线和抛物线。(红色字体为本题正确答案选项)A .对B错二、单项选择题21 .下列比例为放大比例的是(红色字体为本题正确答案选项)。A.1 : 5B.3 : 3C.5 : 3DS : 522.GB/T146891993中GBT表示(红色字体为本题正确答案选项)。A ,推荐性国标B .国标C.

    5、强制性国标D .国际标准23 .图样中所注尺寸,为该图样所示机件的(红色字体为本题正确答案选项),否则应另加说明。A留有加工余量的尺寸B .有关测量的尺寸C.加工参考尺寸D.最后完工尺寸24 .机械图样中书写汉字时,字体的字号即为字体的(红色字体为本题正确答案选项)。A宽度B .高度C.长度D ,与字体大小无关25 .机械图样中的图线分为粗线和细线两种,粗线宽度为0.6 mm时,细线宽度为(红色字体为本题正确答 案选项)。A.0.15 mmB.0.2 mmC.0.3 mmD.0.4 mm26 .某机件上两孔孔距为200.05 ,该尺寸为(红色字体为本题正确答案选项)。A ,总体尺寸B ,定形尺

    6、寸C .定位尺寸D ,配合尺寸27 .平面图形描深时应遵循的原则是:红色字体为本题正确答案选项)。A先粗后细、先曲后直、先水平后垂直B.先粗后细、先直后曲、先水平后垂直C.先粗后细、先曲后直、先垂直后水平D,先细后粗、先曲后直、先水平后垂直28.图样中出现带括号的尺寸,该尺寸叫(红色字体为本题正确答案选项)。A.基本尺寸B.理论正确尺寸C .参考尺寸D.公称尺寸29 .下面关于图线的说法错误的是(红色字体为本题正确答案选项)。A .剖面线采用细实线B.轴线及对称中心线采用细点画线C.极限位置的轮廓线采用细双点画线D .不可见轮廓线采用细实线30.各种图线重合时,选用线型的先后顺序正确的是(红色

    7、字体为本题正确答案选项)。A.细点画线、粗实线、细虚线B.粗实线、细点画线、细虚线C.细点画线、细虚线、粗实线D .粗实线、细虚线、细点画线31.EQS表示(红色字体为本题正确答案选项)。A.厚度B .深度C沉孔D .均匀分布32点A ( 20,0 , 30 )的位置在(红色字体为本题正确答案选项)。A.OY轴上B.H面上C.V面上D.W面上33 .画物体的三视图时,俯视图的投影方向是(红色字体为本题正确答案选项)。A.由前向后B .由右向左C .由上向下D.由左向右34 .垂直于V面的直线,称其为(红色字体为本题正确答案选项)。A.铅垂线B.侧垂线C.正垂线D.水平线35 .侧面投影a由A点

    8、的(红色字体为本题正确答案选项)两坐标确定。A.x , yB.x , zC.y , zD.x , y , z36 .当圆柱体在某一投影面所得到的投影视图为一个圆时,该圆柱体的投影反映的投影特性是:红色字体为 本题正确答案选项)。A真实性B.积聚性C.收缩性D.类似性37 .只标注一个尺寸的基本体是(红色字体为本题正确答案选项)。A.圆柱B.圆锥C.圆球D .棱柱38 .主视图、俯视图和左视图的(红色字体为本题正确答案选项)。A长对正B.高平齐C.宽相等D.长对正、高平齐、宽相等39 .若空间直线AB的两端点的坐标为A ( 20 , 15 , :Lo)和B ( 30 , 20 , 10 ),则该直线属于(红色字体 为本题正确答案选项)。A正垂线B.铅垂线C.水平线D.一般位置直线40 .已知点 A ( 12 , 15 , 18 )、B ( 16 , 12 , 18 )、C ( 31 z 14 z 18 ),则平面 ABC 是(红色字体为本题 正确答案选项)。A.正平面B.水平面C.侧平面D.一般位置平面
