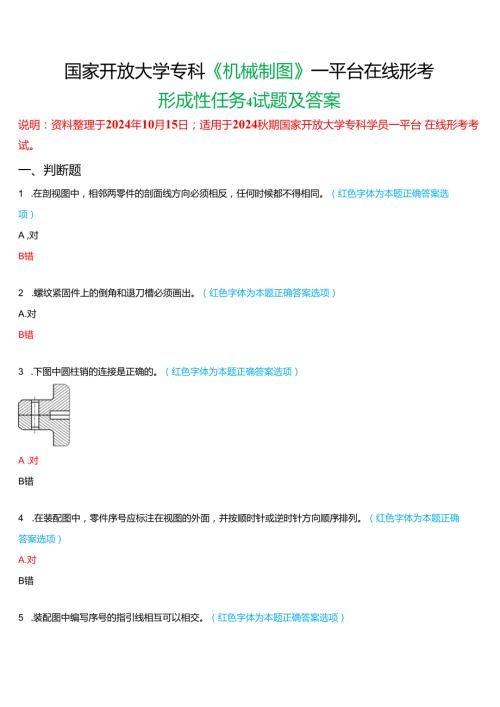

1、国家开放大学专科机械制图一平台在线形考形成性任务4试题及答案说明：资料整理于2024年10月15日；适用于2024秋期国家开放大学专科学员一平台 在线形考考试。一、判断题1 .在剖视图中，相邻两零件的剖面线方向必须相反，任何时候都不得相同。（红色字体为本题正确答案选项）A ,对B错2 .螺纹紧固件上的倒角和退刀槽必须画出。（红色字体为本题正确答案选项）A.对B错3 .下图中圆柱销的连接是正确的。（红色字体为本题正确答案选项）A .对B错4 .在装配图中，零件序号应标注在视图的外面，并按顺时针或逆时针方向顺序排列。（红色字体为本题正确答案选项）A.对B错5 .装配图中编写序号的指引线相互可以相交
2、红色字体为本题正确答案选项）A.对B错6 .螺柱连接中旋入端的螺纹终止线不能与结合面平齐，而应在结合面之上。（红色字体为本题正确答案选项）A.对B错7 .装配图不是制造零件的直接依据。（红色字体为本题正确答案选项）A对B错8 .装配图中当标题栏上方位置不够时，可将明细栏顺序画在标题栏的左方。（红色字体为本题正确答案选项）A.对B错9 .在装配图中，零件的工艺结构如倒角、圆角、退刀槽等允许省略不画。（红色字体为本题正确答案选项）A ,对B错10 .装配图中明细栏中零件的序号自上而下。（红色字体为本题正确答案选项）A ,对B错IL在装配图中，当某个零件的形状未表示清楚而影响对装配关系的理解时，
3、可另外单独画出该零件的某 一视图。（红色字体为本题正确答案选项）A对B错12 .装配图中可以粗实线表示链传动中的链。（红色字体为本题正确答案选项）A .对B错13 .当被连接零件均为薄件时，可采用双头螺柱连接。（红色字体为本题正确答案选项）A对B错14 .一张完整的装配图包括以下几项基本内容:一组视图，完整的尺寸，必要的技术要求，标题栏、零件序号和明细栏。（红色字体为本题正确答案选项）A对B错15 .键连接主视图中，键被剖切平面横向剖切，按不剖处理，为了表示键在轴上的装配情况，采取了局部剖视。（红色字体为本题正确答案选项）A .对B错16 .下图关于钩头楔键的连接画法是正确的。（红色字体为本题
4、正确答案选项）A.对B错17 .在装配图中，当某些零件遮住了需要表达的结构和装配关系时，可假想沿某些零件的结合面剖切或假想将某些零件拆卸后绘制。（红色字体为本题正确答案选项）A .对B错18 .装配图中明细栏画在装配图右下角标题栏的上方，明细栏中零件的序号自上而下。（红色字体为本题正确答案选项）A.对B错19 .装配图中的装配尺寸包括安装尺寸和配合尺寸。（红色字体为本题正确答案选项）A .对B错20 .装配图中编写序号的指引线相互可以相交。（红色字体为本题正确答案选项）A.对B错二.单项选择题2L螺栓GB/T 5782 M1050的螺栓，10是指（红色字体为本题正确答案选项）。A.螺纹直径B.
5、螺栓头宽度C.螺栓长度D.螺栓螺纹的有效长度22.形成的配合性质是（红色字体为本题正确答案选项）。A基轴制过渡配合B.基轴制间隙配合C.基孔制过渡配合 D .基孔制间隙配合23.表示机器、部件规格或性能的尺寸是（红色字体为本题正确答案选项）。A.规格（红色字体为本题正确答案选项）性能）尺寸B.装配尺寸C .安装尺寸 D.外形尺寸24 .两个零件在同一方向上只能有 个接触面和配合面。（红色字体为本题正确答案选项）A.二B.一 C.D .四25 .装配图中明细栏画在装配图右下角标题栏的（红色字体为本题正确答案选项）。 A .右方 B.左方C 上方 D.下方26 .装配图中指引线指向所指部分的末端通
6、常画（红色字体为本题正确答案选项）。A ,圆点或箭头B直线C .斜线D.圆圈27 .表示机器或部件外形轮廓的大小，即总长、总宽和总高的尺寸是（红色字体为本题正确答案选项）。A.规格（性能）尺寸B .装配尺寸C.安装尺寸D ,外形尺寸28 .用双头螺柱连接的两零件是（红色字体为本题正确答案选项）。A均为较厚零件B.均为较薄零件C.一厚一薄零件，需经常拆卸D.一厚一薄零件，不需经常拆卸29 .在装配图中，对于紧固件以及轴、键、销等，若按 剖切，且剖切平面通过其对称平面或轴线时,这些零件均按不剖绘制。（红色字体为本题正确答案选项）A横向B纵向C 垂直于轴线方向D .任意方向30 .锥销孔0 5 ,其
7、中0 5是与锥销孔相配的圆锥销直径。（红色字体为本题正确答案选项）A .大头B ,小头C ,中间D .平均31 .双头螺柱连接中，如被连接件的材料为钢时，则为（红色字体为本题正确答案选项）。A.3dB.2dC.L25dL5dD.ld32 .下列元件中，不属于螺纹紧固件的是:红色字体为本题正确答案选项）。A ,螺栓B ,螺柱 C .弹簧 D.螺母33 .在装配图中，两个零件的非接触面画条轮廓线。（红色字体为本题正确答案选项）A.2BSC.4D.134 .明细栏一般配置在装配图中标题栏上方，其序号栏目的填写顺序是红色字体为本题正确答案选项）。 A,由上向下，顺次填写B.由下向上，顺次填写C.不必符
8、合图形上的编排次序D .以上说法均不正确35.下列选项中，双头螺柱连接时旋入端连接画法正确的是（红色字体为本题正确答案选项）。36 .下列图样中内螺纹画法正确的是.（红色字体为本题正确答案选项）37 .在装配图中若干相同零、部件组，可详细地画出一组，其余只需用 表示其位置。（红色字体为本题正确答案选项）A .粗点画线B ,细双点画线C.细虚线D.细点画线38 .在装配图中，表示装配体的装配性能和规格的尺寸是（红色字体为本题正确答案选项）。A,规格（性能）尺寸B ,装配尺寸C.安装尺寸D ,外形尺寸39 .螺柱的旋入端长度bm不可能是（红色字体为本题正确答案选项）。A.ldB.L25L5dC.2dD.3d40 .装配图的尺寸标注中，表示零、部件安装在机器上或机器安装在固定基础上所使用的尺寸属于（红色字体为本题正确答案选项）。A酒已合尺寸B.规格尺寸C.安装尺寸D ,外形尺寸
