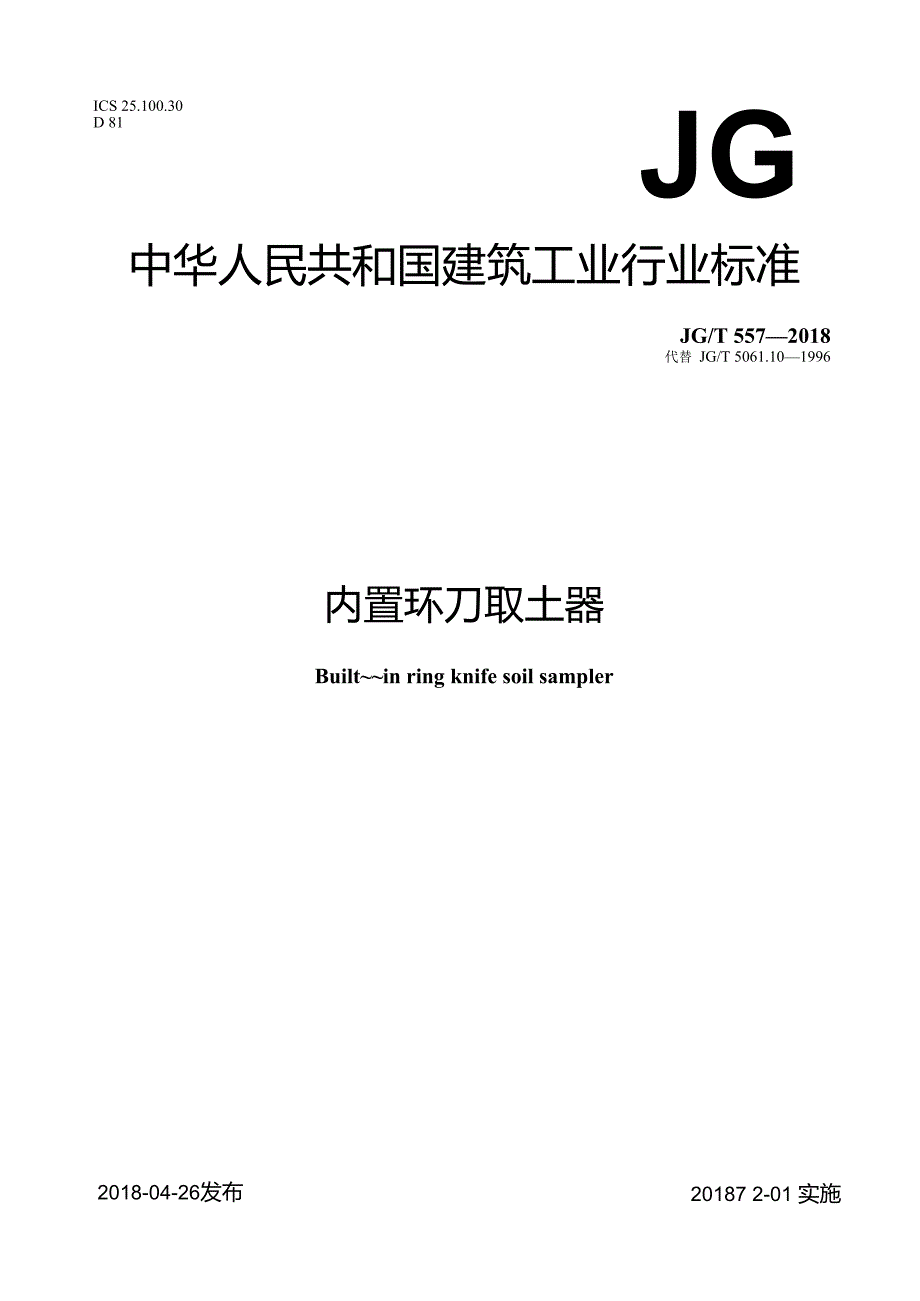

1、ICS 25.100.30D 81JG中华人民共和国建筑工业行业标准JG/T 5572018代替 JG/T 5061.101996内置环刀取土器Builtin ring knife soil sampler20187 2-01 实施2018-04-26发布中华人民共和国住房和城乡建设部发 布目 次、乙 、，刖百 1 范围 12规范性引用文件13术语和定义14分类与标记15 要求26 试验方法47检验规则48标志、包装、运输和贮存5参考文献6本标准按照GB 1.12009给出的规则起草。本标准代替JG/T 5061.101996原状取砂器。与JG/T 5061.101996相比，除编辑性修改外
2、主要技术内容变化如下：一更名为内置环刀取土器；一对引用标准进行了更新，采用国内最新技术标准；一对材料技术要求、试验方法、检验规则、标志、包装、运输、贮存等的部分内容进行了修订；主参数代号增加了外径/内径要求；增加 了型号 TK 127104.9100.9;一JGJ 89原状土取样技术标准调整为JGJ 87建筑工程地质勘探与取样技术规程；一对产品更换标准、存放条件、出厂合格证、环境保护、资源节约、耐久性要求等内容进行了明确。 本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部工程勘察与测量标准化技术委员会归口。本标准负责起草单位：长江岩土工程总公司（武汉）、建设综合勘察研究设计
3、院有限公司。本标准起草单位：河北建设勘察研究院有限公司、中勘冶金勘察设计研究院有限公司、西北综合勘 察设计研究院、上海金勘岩土勘察设备有限公司、新疆维吾尔自治区建筑设计研究院、中国兵器工业北 方勘察设计研究院有限公司、中南勘察设计院（湖北）有限责任公司、中国有色金属工业昆明勘察设计研 究院有限公司。本标准主要起草人：马明、肖冬顺、张辉、曾立新、TB华、黄炎普、张涛、李耀刚、武威、郭明田、郭书泰、 王健、顾宝和、刘元豪、聂庆科、贾向新、杨书涛、燕建龙、盛云鸥、李爱军、朱昭耿、王家钧、董汲平、谢宏强、 孙会哲、周志刚、张晓玉、刘文连、丁飞、谭志斌。本标准所代替标准的历次版本发布情况为：-JG/T
4、5061.101995o内置环刀取土器1范围本标准规定了内置环刀取土器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输和 贮存。本标准适用于在钻孔中采取粉砂、细砂、中砂、粗砂、砾砂地层等采取I、 级质量土试样的取土器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T 197普通螺纹公差GB/T 1031产品几何技术规范(GPS)表面结构轮廓法表面粗糙度参数及其数值GB/T 9808钻探用无缝钢管GB/T 15519化学转化膜钢铁黑色氧化膜规范和试验方法
5、GB/T 16950地质岩心钻探工具GB 50021岩土工程勘察规范GB/T50123 土工试验方法标准JGJ/T 87建筑工程地质勘探与取样技术规程3术语和定义下列术语和定义适用于本文件。3.1内置环刀取土器 built-in ring knife soil sampler管内置入一定规格环刀的管状薄壁取土器。3.2内间隙比 inside clearance ratio环刀内径与刃口内径之差与刃口内径之比。4分类与标记4.1 分类内置环刀取土器以外管外径、管靴下节外径和环刀内径作为主参数，常用规格见表1。表1内置环刀取土器主参数常用规格规格TK 89X64. 8X61.8TK 10883.
6、6 79. 8TK 127104. 9X100. 9外管外径mm89108127管靴下节外径mm64.883.6104.9环刀内径mm61.879.8100.94. 2标记4. 2.1内置环刀取土器型号：由型式代号、主参数和标准编号组成。5. 2.2型号标记规定如下1- -I I一标准编号：JG/T 5572018主参数：取样外管外径mmx管靴下节外径mmx环刀内径mm内置环刀取土器6. 2. 3标记示例外管外径89 mm、管靴下节外径64. 8 mm、环刀内径61. 8 mm内置环刀取土器标记为：TK 8964.861.8-JG/T 5572018o5要求6.1 一般要求6.1.1 产品应按
7、照规定程序批准的图样和技术文件制造。6.1.2 材料机械性能应满足取土器零部件设计、制造、试验检验的要求。7. 1. 3内置环刀取土器结构示意如图1所示。1一接头；2弹簧；3回转总成;4一冲5一排浆孔；7 外管；8 一废土筒;9 取砂筒;10 环刀；11占头；12管靴。图1内置环刀取土器结构不意图5.1.4 土试样的质量分级应符合GB 50021、JGJ/T 87规定。5.1.5 内置环刀取土器管材应符合GB/T 9808的规定。5.2技术要求5.2.1 内置环刀取土器基本参数应符合表2、表3的规定。a）标准贯入实测值N在30以下的松散至中密砂土的基本参数应符合表1规定;b）标准贯入实测值N在
8、3050的密实砂土的基本参数应符合表2规定。表2内置环刀取土器标准贯入值30以下基本参数型号外管 外径mm环刀 内径mm管靴下节管靴 长度mm面积比 %内间 隙比%刃角 0管靴超 前量mm废土管 长度mm外径mm长度mmTK 89X64. 8X61.88961.864.835-502751008-1030-502140TK 108X83.6X79.810879.883.635-5085102160TK 127X104. 9X100. 9127100.9104.935-50295102180注：刃口形式为单倾斜刃。表3内置环刀取土器标准贯入值3050的基本参数型号外管 外径mm环刀 内径mm管靴
9、下节管靴 长度mm面积比 %内间 隙比%刃角 0管靴超前量mm废土管 长度mm外径mm长度mmTK89X64. 8X61. 88961.864.835-50275131.3前角20 后角8-1030-502140TK10883. 6X79. 810879.883.635-50285131.02160TK127104. 9X100. 9127100.9104.935-50295131.0180注：刃口形式为双倾斜刃。5. 2.2面积比(A),按式计算:式中：Do管靴下节外径，单位为毫米(mm);D0 取土器刃口内径，单位为毫米(mm)。5. 2.3内间隙比(Cl ),按式计算：式中：D环刀内径，
10、单位为毫米(mm)。5.2.4 内置环刀取土器管靴宜选用机械性能不低于GB/T 16950的无缝钢管制造，管靴下节部分淬火 硬度为HRC35HRC40,管靴下节尺寸、圆度、直线度允许偏差应符合表4规定。表4管靴下节尺寸、圆度、直线度允许偏差规格/mm64.883.6104.9外径偏差mm0. 3-0. 35-0. 35刃口内径偏差mm0. 150. 150. 15圆度/mm0. 500. 600. 60直线度/ (m)1.05.2.5 内置环刀取土器管靴部分应无明显挤压，凹陷、扁圆等缺陷，外管内外表面应光滑。允许有轻微 的凹凸面及其他深度不超过壁厚公差范围的缺陷。5.2.6 普通螺纹和锁接头螺
11、纹公差及技术要求分别按GB/T 197和GB“ 16950执行，内置环刀取土 器所采用的特殊梯形螺纹应符合GB 16950规定的地质岩心管、套管及其接头螺纹。5.2.7 外管、合金钻头体采用GB/T 16950规定的无缝钢管制造。外管尺寸、圆度、直线度允许偏差应 符合表5规定。表5外管尺寸、圆度、直线度允许偏差规格/mm89108127外径偏差/mm士0. 711.08士 1. 27壁厚偏差十0. 480. 32十0. 640. 43十0. 710. 48圆度mm0. 500. 600. 60直线度/(un)1. 55.2.8 钻杆接头、外管接头应采用机械性能符合GBZT 16950的材料制造
12、1.1.1 置环刀取土器内的环刀外径、内径、壁厚、高度，质量按GB 50123标准执行，压缩弹簧工作 负荷范围为600 N1500 No5.2.10 内置环刀取土器所有不加工的外表面应进行防锈处理，涂漆后表面应均匀一致，色泽光亮。除 标准件外其余零件应进行防锈处理应满足GB/T 15519的要求。5.2.11 装配应符合下列要求：a）用于装配的所有加工件和外购件，应经检验合格后方可进行装配；b）装配后各部件应连接可靠，经振动后不应有松动现象。回转传扭滑移机构应运动自如，不应有 卡应死现象。单动性能良好；c）装配后应保证管靴有30 mm50 mm的超前量，且伸缩自如，不应有卡死现象；d）装配后
13、应保持逆止阀清洁，排气、排水通道畅通，逆向封闭有效。6试验方法6.1 将内置环刀取土器管靴置于1.2 mxl.0 m不低于三级平板上，用常规方法检验其直线度，应符合 表4直线度的规定。6.2 用游标卡尺测量管靴外径、刃口内径偏差、圆度，应符合表3规定。6.3 钻杆接头、外管接头热处理后用硬度计检查，其硬度应符合5. 2. 8的规定。6.4 普通螺纹，特殊梯形螺纹，锁接头螺纹用标准螺纹塞规检验。6.5 内置环刀取土器管靴的压紧力，应用带有压力指示的设备进行检验，其压紧力应符合5. 2. 9的 规定。7检验规则7.1 出厂检验出厂检验包括但不限于对取土器、取样管基本参数、技术要求、接头等特殊螺纹和
14、其他普通螺纹的 检验，产品应经检验合格后方可出厂。7.2 型式检验7. 2.1型式检验项目应包括但不限于对性能、基本参数和技术要求等。7.2.2 有下列情况之一时，应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，当结构、材料、工艺有较大改变，可能影响产品性能时；c）出厂检验结果出现较大差异时；d）国家质检监督机构提出进行型式检验要求时。7.2.3 取土器产品应进行抽检，抽检数量为2%;不足100件时，应不少于2件。当有不合格产品时应 加倍抽检；仍有不合格时，应进行全数检验。8标志、包装、运输和贮存8.1 标志在产品的明显部位，应具有铭牌，其内容应至少包括：产品名称、型
15、号、出厂编号、出厂日期、制造厂 家等标志。8.2 包装8.2.1 包装前连接螺纹处应涂防锈脂。取土器和取样管在箱内应有防碰撞和摩擦的固定装置。8. 2.2包装箱内应附有取土器产品合格证、使用说明书及使用记录卡和装箱单。8. 2.3包装箱外表应标明产品的规格、型号、毛重及净重、包装箱尺寸、制造厂名称、出厂日期或产品编 号等。8.3 运输在运输过程中，产品应置于包装箱内，不应裸露运输，并应采取防潮、防碰撞、防挤压等措施。不应 与强腐蚀性介质混合装运。8.4 贮存产品应放在干燥通风的库房内，不应与强腐蚀性介质混合堆放。参考文献1GBT2102钢管的验收、包装、标志和质量证明书2 GBfT 5936轻
16、工产品黑色金属化学保护层的测试方法 浸渍点滴法3GBT14975结构用不锈钢无缝钢管中华人民共和国建筑工业行业标准内置环刀取土器JG/T 5572018关中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029)北京市西城区三里河北街16号(100045)网址 W总编室：(OlO) 68533533 旅行中心：(OlO) 51780238读者服务部：(010)68523946中国标准出版社秦皇岛印刷厂印刷各地新华书店经销关开本880X12301/16印张0. 75字数14千字2018年9月第一版2018年9月第一次印刷关书号：155066 2-44888 定价 16. 00 元JG/T 557-2018如有印装差错由本社发行中心调换版权专有侵权必究举报电话：(Olo) 68510107
