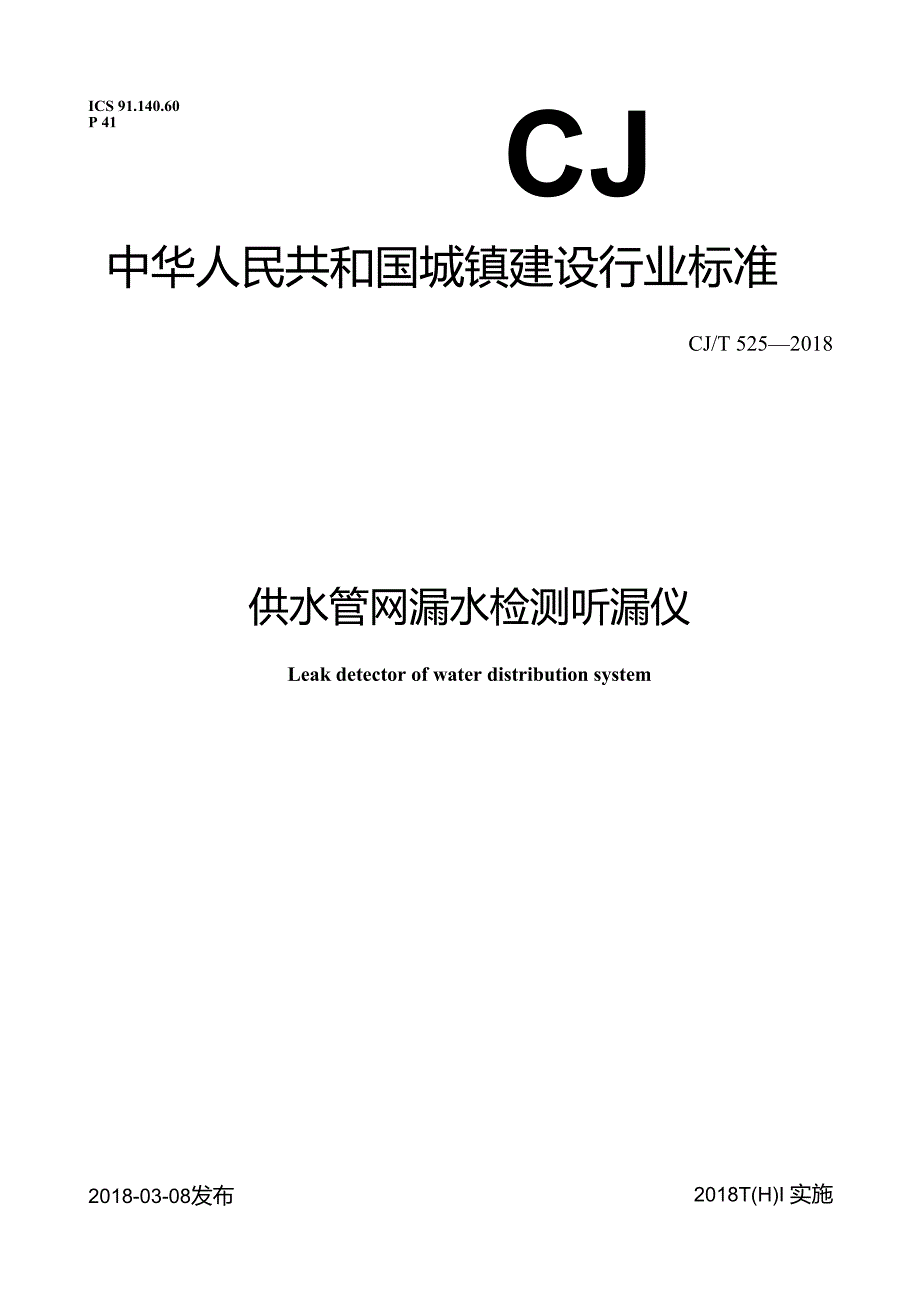

1、ICS 91.140.60P 41CJ中华人民共和国城镇建设行业标准CJ/T 5252018供水管网漏水检测听漏仪Leak detector of water distribution system2018-03-08发布2018T(H)I 实施中华人民共和国住房和城乡建设部发 布前言 11 范围 12规范性引用文件13术语和定义14 一般要求25要求26雌鹿 37检验规则48标志、鳗、运输和贮存5-xx.刖本标准按照GB/T 1.12009给出的规则起草。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部市政给水排水标准化技术委员会归口。本标准负责起草单位：北京埃德尔黛威新
2、技术有限公司。本标准参加起草单位：扬州捷通供水技术设备有限公司、中国城市建设研究院有限公司、中国城市 规划协会地下管线专业委员会、北京市自来水集团有限责任公司、福州市自来水有限公司、德州市供水 总公司。本标准主要起草人员：杨月仙、毋凝、高伟、孙杰、王蔚蔚、陈国强、刘会忠、赵顺萍、郑文芳、潘兴忠、 冯兴房、孔德明、陈泳江。供水管网漏水检测听漏仪1范围本标准规定了供水管网漏水检测听漏仪的术语和定义，一般要求，要求，试验方法，检验规则，标志、 包装、运输和贮存。本标准适用于输送介质为水的压力管道漏水检测听漏仪的制造与检验。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅
3、注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 191包装储运图示标志GB 4208外壳防护等级（IP代码）GB 4793.12007测量、控制和实验室用电气设备的安全要求第1部分；通用要求GB/T 6587电子测量仪器通用规范GB/T 20485.312011振动与冲击传感器的校准方法第31部分：横向振动灵敏度测试3术语和定义下列术语和定义适用于本文件。3.1听漏仪 leak detector用于探测压力管道漏水的仪器。3.2拾音器 microphone采集压力管道漏水信号、并转换为电信号的探听器件，主要由换能器和放大电路组成。3.3
4、主机 control unit对拾音器转换的电信号进行处理、存储、输出、显示以及控制的设备。3.4信号增益signal gain主机对拾音器输入电信号的调节。3.5音量 volume主机对输出到耳机信号功率的调节。3.6频率范围 frequency range拾音器在满足最低灵敏度条件下可采集信号的最低频率和最高频率的范围。3.7滤波频段 filter broadband主机设置的带通滤波器的通带与阻带截止频率构成的频率范围。4 一般要求4.1 型号4.1.1 型号标记4.1.2 型号示例示例：采用压电陶瓷传感器的第2代供水管网漏水检测听漏仪，型号标注为：JLY-TC-mo4.2 测量原理通过
5、拾音器采集压力管道漏水引起的振动信号，将其转变为电信号输入到主机，进行放大、滤波等 处理，把音频信号输出到耳机，并将信号参数在主机上以图形或数字等方式显示，以判断是否存在漏水。4.3 配置拾音器、耳机、连接线、主机和仪器箱。5要求5.1 温度和湿度仪器正常工作的温度宜为-20C + 50C,湿度宜小于90%RH05.2 外观仪器表面应平整光滑无划痕和无凹陷。5. 3重量主机重量应不大于L 5 kgo5.4 静音功能应具备静音功能。在工作状态可切换静音模式和听音模式。静音模式下，主机输出到耳机的信号 功率为零。5.5 信号增益信号增益应大于40 dB,信号增益的调节步进应小于5 dBo5.6 音
6、量听音模式下音量最大输出功率范围应为100 mW-125 mW,调节步进应小于10 mW。5.7 滤波功能滤波范围应覆盖80 Hz-4000 Hz,滤波频段应不少于4段。5.8 拾音器灵敏度灵敏度应大于60 Vgo5.9 拾音器频率范围在保证最低灵敏度的条件下，频率响应范围80 Hz-4000 Hzo5.10 电源宜采用可充电锂电池或碱性电池，连续工作时间应大于30 h,并具备电量监测和显示。5.11 抗振性能仪表的抗振性能应符合GB 4793. 12007第8章的规定。5.12 外壳防护等级应符合GB 4208中IP65的规定。6试验方法6.1 JzSJS温度和湿度的测量采用GB/T 658
7、7规定的方法。6.2 外观目测。6.3 重量电子秤称取重量。6.4 静音功能在静音模式下，通过功率检测仪测试主机音频输出功率为零。6.5 信号增益将主机输入端口连接至音频分析仪的信号输出端，主机输出端口连接至音频分析仪的信号输入端， 调节音频分析仪输出4 mV20 mV白噪声，将增益从最小到最大逐步调节，主机增益范围应大于 40dBo对比前后连续两次信号输出，增益调节步进不大于10 dBo6.6 音量将主机输入端口连接至音频分析仪的信号输出端，主机输出端口连接至音频分析仪的信号输入端， 调节音频分析仪输出4 mV20 mV白噪声，将音量从最小到最大逐步调节，主机音量输出功率单通道 最大输出范围
8、100 mW125 mW。对比前后连续两次信号输出，增益调节步进不大于10 mW。6.7 滤波功能将主机输入端口连接至音频分析仪的信号输出端，主机输出端口连接至音频分析仪的信号输入端， 调节音频分析仪输出4 mV20 mV白噪声，调整各滤波频段实测实际输出应与设置的范围相符。6.8 拾音器灵敏度拾音器灵敏度检验按GB/T 20485.312011中第4章第7章中的试验方法进行，灵敏度不小于 60 Vgo6.9 拾音器频率范围按GB/T 20485.312011中第4章第7章中的试验方法，在80 HZ4000 HZ频率范围内，选取 200Hz 600Hz、1000Hz 2000Hz 300OHZ
9、五个待测频点，依次测量拾音器灵敏度均不小于60 Vgo6.10 电源开机实测连续工作时间大于30 h,目测电量监测和显示。6.11 抗振性能抗振性能检验按GB 4793. 12007中8. 1和8. 2跌落试验的试验方法进行。6.12 外壳防护等级外壳防护等级测试应符合GB4208中IP65的规定。77.1 检验分类检验应分为出厂检验和型式检验。7.2 出厂检验7. 2.1出厂检验应逐台进行，检验项目见表1。表1检验项目项目出厂检验型式检验要求试验方法温度和湿度X/5. 16. 1外观5.26.2重量X5.36.3静音功能5.46.4表1（续）项目出厂检验型式检验要求试验方法信号增益5.56.
10、5音量5.66. 6滤波功能5.76.7拾音器灵敏度5.86.8拾音器频率范围5.96.9电源5. 106. 10抗振性能5. 116. 11外壳防护等级5. 126. 12注：为检测项目，“X”为不检验项目。7.2.2产品应经过制造厂质检部门检验合格，并附有产品合格证方可出厂。7.3型式检验7. 3.1型式检验时，每批次应不少于3台。7. 3.2型式检验项目见表1。7. 3.3在下列情况之一时，进行型式检验：a）试制定型鉴定时；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）生产中断1年以上恢复生产时；d）成批生产时，每年不少于1次；e）出厂检验结果与上次型式检验有较大
11、差异。7.4合梯淀本标准5. 2所示项目不合格为轻缺陷，其余项目不合格为重缺陷；同批次中有一个重缺陷产品，即 认定本批次不合格；同批次中有两台以上（包含两台）轻缺陷产品，即认定本批次不合格。8跳、运翩口贮存8.1 标志每台仪器应在适当醒目的位置固定产品铭牌，并应至少标明下列内容：a）产品名称；b）产品型号；c）产品标准编号；d）生产厂名；）商标；f）生产日期；g）出厂日期及编号等。8.2 包装8.2.1 包装箱外表面的文字和标志应整齐清晰，图示标志应符合GB 191的规定。8.2.2 包装箱外表面的文字和标志应至少包括下列内容：a）装箱单；b）产品合格证；c）产品使用说明书；d）备件及附件清单。8. 2.3包装应适合陆路、水路运输和装卸与贮存的要求。8.3运输和贮存8.3.1 运输仪器由常规交通工具运输，在运输中不应受到强烈冲击、雨淋和曝晒。8.3.2 贮存仪器应贮存于环境温度为-30C+60C,相对湿度不大于90%的库房中，库房中不应有腐蚀性 气体和腐蚀性化学药品。
