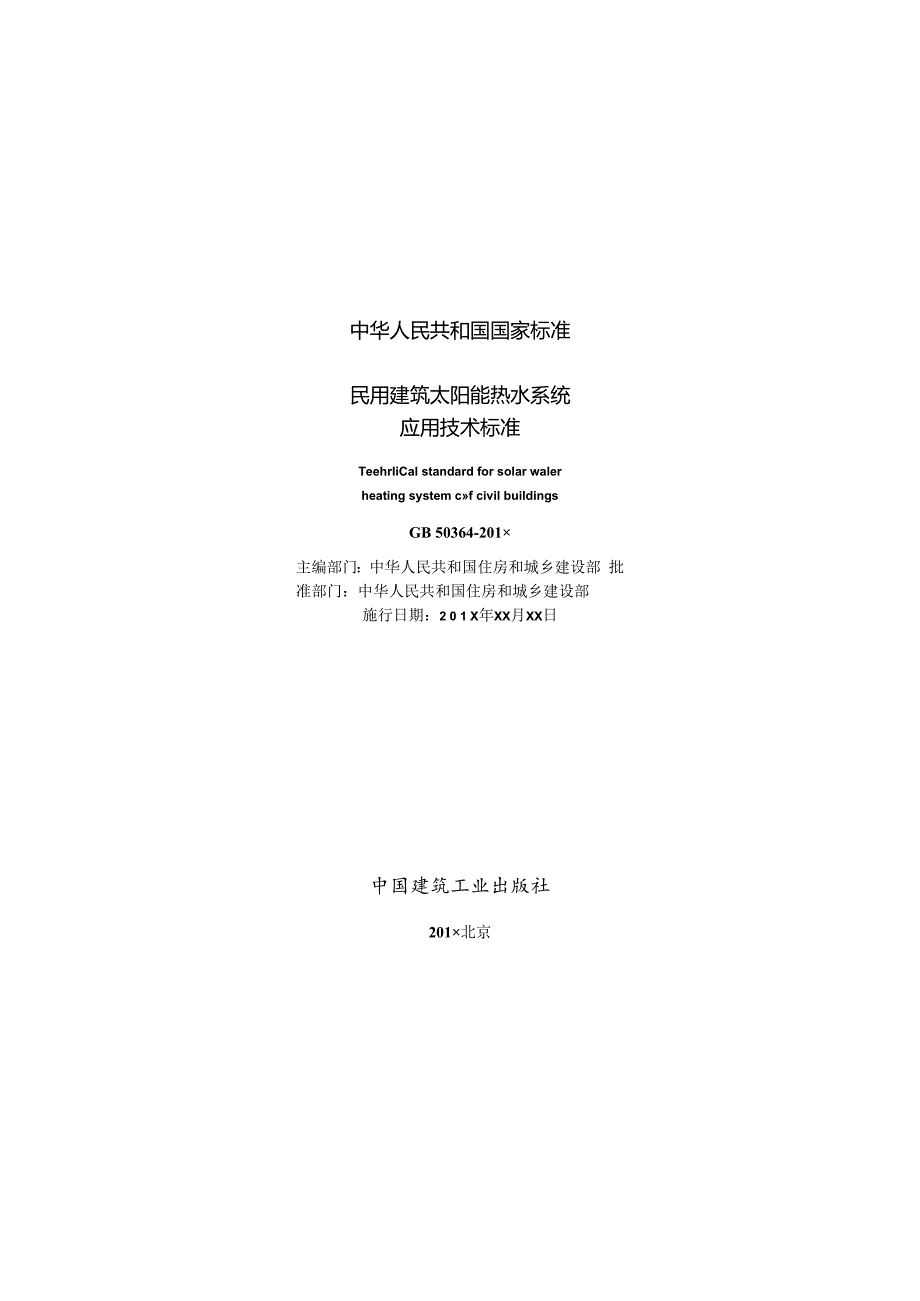

1、中华人民共和国国家标准民用建筑太阳能热水系统应用技术标准TeehrIiCal standard for solar walerheating system cf civil buildingsGB 50364-201主编部门：中华人民共和国住房和城乡建设部 批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 X年XX月XX日中国建筑工业出版社201北京中华人民共和国国家标准民用建筑太阳能热水系统应用技术标准Technical standard for solar waterheating system of civil buildingsGB50364- 201 *中国建筑工业出版社
2、出版、发行（北京海淀三里河路9号）各地新华书店、建筑书店经销北京红光制版公司制版印刷厂印刷*开本：850x1168毫米1/32印张：4少8 字数：115千字2018年 月第一版2018年 月第一次印刷定价：0. 00元统一书号：15112 31417版权所有 翻印必究如有印装质量问题可寄本社退换（邮政编码IOoo37）本社网址：httpwww. cabp. com. cn网上书店：httpwww. china-building. com. cn中华人民共和国住房和城乡建设部公 告第X X号住房城乡建设部关于发布国家标准民用建筑太阳能热水系统应用技术标准的公告现批准民用建筑太阳能热水系统应用技术
3、标准为国家标 准编号为GB 50364- 2018自2018年 月1日起实施。其 中第 3. 0. 4、3. 0. 5、3. 0. 7s 3. 0. 8、4. 2. 3、4. 2.7、5. 3. 2、 5. 4. 12、5. 7. 2条为强制性条文必须严格执行。原国家标准 民用建筑太阳能热水系统应用技术规范GB 50364 - 2005同时 废止。本标准在住房城乡建设部门户网站(www. mohrd. gov. Cn)公开并由住房城乡建设部标准定额研究所组织中国建筑工 业出版社出版发行。中华人民共和国住房和城乡建设部 年 月日、，1-刖S根据住房和城乡建设部关于印发2011年工程建设标准 规范
4、制订、修订计划的通知（建标2011 17号）的要求 标准编制组经广泛调查研究、认真总结实践经验参考有关国际 标准和国外先进标准并在广泛征求意见的基础上修订了本 标准。本标准的主要技术内容是：1总则；2术语；3基本规定； 4建筑设计；5太阳能热水系统设计；6太阳能热水系统安装； 7太阳能热水系统调试与验收；8太阳能热水系统的运行与维 护；9节能环保效益评估。本标准修订的主要技术内容是：1调整和补充了太阳能热水 系统设计、安装和工程验收及建筑设计的章节及技术内容；2增 加了太阳能热水系统使用与维护、节能环保效益分析章节；3增 加了部分主要城市太阳能资源数据、太阳能集热器年平均集热效 率计算方法、部
5、分代表城市不同倾角和方位角的太阳能集热器总 面积补偿比及太阳能集热器的结构计算方法等资料。本标准中以黑体字标志的条文为强制性条文必须严格 执行。本标准由住房和城乡建设部负责管理和对强制性条文的解 释由中国建筑标准设计研究院有限公司负责具体技术内容的解 释。执行过程中如有意见或建议请寄送中国建筑标准设计研究 院有限公司（地址：北京市海淀区首体南路9号主语国际2号 楼；邮政编码：100048）。本标准主编单位：中国建筑标准设计研究院有限公司本标准参编单位：日出东方太阳能股份有限公司北京太阳能研究所集团有限公司北京创意博能源科技有限公司 天普新能源科技有限公司北京清华阳光能源开发有限责任公司 国家太
6、阳能热水器质量监督检验中心 （北京）中国建筑设计院有限公司浙江大学建筑设计研究院有限公司住房和城乡建设部科技与产业化发展 中心珠海兴业新能源科技有限公司 山东力诺瑞特新能源有限公司 青岛经济技术开发区海尔热水器有限 公司山东汉霖太阳能有限公司国际铜业协会本标准主要起草人员：张树君何梓年郑瑞澄焦青太邹怀松律翠萍杨金良刘铭王耀堂王靖华徐玲献王岩松赤B斌罗多亓琨郭延隆杨宪杰黄俊鹏本标准主要审查人员：叶青张晓黎赵土怀刘振印李穆然鹿勤朱宁蒋富林张昕宇孙成群目 次1总贝J 12术语23基本规定54建筑设计74. 1 一般规定74.2建筑设计75太阳能热水系统设计105.1 _般规定1 05.2 系统分类与
7、选择105.3 技术要求 115.4 太阳能集热系统.125.5 供热水系统225.6 辅助能源系统235.7 电气与控制系统 236太阳能热水系统安装266.1 一般规定 266.2 基座276. 3支架276.4 集热器276.5 贮热水箱 286. 6管路296.7 辅助能源加热设备296.8 电气与控制系统306.9 水压试验与冲洗 307太阳能热水系统调试与验收317. 1 一般规定 317.2分项工程验收317. 3系统调试 337.4竣工验收 348太阳能热水系统的运行与维护368. 1 一般规定 368.7 集热系统的运行与维护 368.8 储热系统的运行与维护 378.9 管
8、路系统的运行与维护 378.10 控制系统的运行与维护381.1 6辅助加热系统的运行与维护399节能环保效益评估 411.2 1 一般规定 411.3 系统节能环保效益评估 411.4 系统实际运行的效益评估 421.5 系统效益的定期检测、长期监测和性能分级评估42附录A部分主要城市太阳能资源数据表43附录B太阳能集热器年平均集热效率的计算方法46附录C部分代表城市不同倾角和方位角的太阳能集热器 总面积补偿比48附录D太阳能集热器结构计算方法64本规范用词说明68引用标准名录69附：条文说明71contents1 General provisions 12 Terms 23 Basic R
9、equirements 54 Design of Architecture 74. 1 General Requirements 75. 2 Architectural Design 75 Design of solar water Heating system 105. 1 General Requirements 105. 2 system classification and selection 1 05. 3 Technical Requirements 115. 4 solar collector system 1 25. 5 Hot water supply system 225.
10、 6 Auxiliary Energy Heating system 236. 7 Electric and control system 237. Installation of solar water Heating system 266. 1 General Requirements 266.2Base 276. 3Bracket 276. 4solar collector 276. 5water storage Tank 286. 6piping system 296. 7Auxiliary Energy HeatingEquipment 296. 8Electric and cont
11、rol system 306. 9 Hydrostatic Test and Rinse 307 commissioning and Acceptance of solar water Heating system 317. 1 General Requirements 318. 2 sub-project Acceptance 319. 3 system commissioning 3310. completion Acceptance 348 operation and Maintenance of solar water Heating system 368. 1 General Req
12、uirements 369. 2operationandMaintenance ofcollector system 3610. 3operationandMaintenance ofHeat storage system 3711. 4operationandMaintenance ofpipe circulation system 3712. 5operationandMaintenance ofcontrol system 3813. 6operationandMaintenance ofAuxiliary Heating system 399 Evaluation on Energy
13、Efficiency and Environmental Benefits 419. 1General Requirements 419. 2 Evaluation on system Energy Efficiency and Environmental Benefits 419. 3Evaluation on system practical operation Benefits 429. 4 periodic Testing Long-term Testing and performance Grading Assessment of system 42Appendix A solar
14、Energy Resource Data for some Representative cities 43Appendix B calculation Method for Annually Average Thermal Efficiency of solar collectors 46Appendix C solar collector Gross Area compensationRatio at Different Tilt Angles and Azimuths for some Representative cities 48Appendix D calc ulation Met
15、hod for structure of solar collectors 64Explanation of wording in This standard 68List of Quoted standards 69Addition ： Explanation of provisions 711.0. 1为规范太阳能热水系统的设计、安装、工程验收和日常 维护使民用建筑太阳能热水系统安全可靠、性能稳定、节能高 效、与建筑协调统一保证工程质量制定本标准。1.0.2本标准适用于新建、扩建和改建的民用建筑以及既有 建筑增设和改造的太阳能热水系统的设计、安装、验收和运行 维护。1.0.3太阳能热水系统
16、应纳入建筑工程管理统一规划、同步 设计、同步施工与建筑工程同时投入使用。1.0.4民用建筑应用太阳能热水系统除应符合本标准外尚 应符合国家现行有关标准的规定。2术 语2. 0. 1 民用建筑 civil building供人们居住和进行公共活动的建筑总称。2. 0. 2 太阳能热水系统 solar water heating system将太阳能转换成热能以加热水的系统装置。包括太阳能集热 器、贮热水箱、泵、连接管路、支架、控制系统和必要时配合使 用的辅助能源。2. 0. 3 集中-集中供热水系统 collective-collective hot water supply system采用集
17、中的太阳能集热器和集中的贮热水箱供给一幢或几幢 建筑物所需热水的系统。2. 0. 4 集中-分散供热水系统collective-individual hot watersupply system采用集中的太阳能集热器和分散的贮热水箱供给一幢建筑物 所需热水的系统。2. 0. 5 分散-分散供热水系统 individual-individual hot water supply system采用分散的太阳能集热器和分散的贮热水箱供给各个用户所 需热水的小型系统：2. 0. 6 太阳能直接系统 solar direct system在太阳能集热器中直接加热水给用户的太阳能热水系统。2. 0. 7
18、太阳能间接系统 solar indirect system在太阳能集热器中加热某种传热工质,再使该传热工质通过 换热器加热水给用户的太阳能热水系统。2. 0. 8 自然循环系统 natural circulation system仅利用传热工质内部的密度变化来实现集热器和贮热水箱之 间或集热器与换热器之间进行循环的太阳能热水系统。2. 0. 9 强制循环系统forced circulation system, mechanicalcirculation system利用泵迫使传热工质通过集热器（或换热器）进行循环的太 阳能热水系统。2. 0.10 直流式系统 series-connected
19、system传热工质一次流过集热器加热后进入贮热水箱或用热水处 的非循环太阳能热水系统。2. 0. 11 真空管集热器 evacuated tube collector采用透明管（通常为玻璃管）并在管壁与吸热体之间有真空 空间的太阳能集热器。2. 0. 12 平板型集热器 flat plate collector吸热体表面基本为平板形状的非聚光型太阳能集热器。2. 0. 13 集热器总面积 gross collector area整个集热器最大的投影面积（m2）不包括那些固定和连接 传热工质管路组成部分。2. 0. 14 集热器倾角 tilt angle of collector太阳能集热器与
20、水平面的夹角。2. 0. 15 贮热水箱 heat storage tank太阳能热水系统中储存热水的装置。2. 0. 16 缓冲水箱 buffer tank在集中-分散供热水系统中设置在集中的太阳能集热器和 分散的贮热水箱=间的储存装置。2. 0. 17 系统费效比 cost / benefit ratio of the system太阳能热水系统的增投资与系统在正常使用寿命内的总节能 量的比值表示利用太阳能节省常规能源热量的投资成本（元/ kwh） o2. 0. 18 太阳辐照量 solar irradiation接收到太阳辐射能的面密度（kwhm2） o2. 0. 19 太阳能保证率 s
21、olar fraction系统中由太阳能部分提供的热量占系统总负荷的百分率。2. 0. 20太阳能热水系统与建筑一体化integration of building with solar water heating system将太阳能热水系统纳入建筑设计中使太阳能热水系统成为 建筑的一部分保持建筑外观和内部功能和谐统一。3. 0. 21 日照标准 sunlight standards根据建筑物所处的气候区城市大小和建筑物的使用性质决 定的在规定的日照标准日（冬至日或大寒日）有效日照时间范 围内以底层窗台面为计算起点的建筑外窗获得的日照时间。4. 0. 22 日照时数 hours of sun
22、shine太阳中心从出现在一地的东方地平线到进入西方地平线其 直射光线在无地物、云、雾等任何遮蔽的条件下照射到地面所 经历的小时数。5. 0. 23 平屋面 Rat roof坡度小于3%的屋面。2. 0. 24 坡屋面 slope roof坡度大于或等于3%的屋面。3基本规定3. 0. 1太阳能热水系统设计和建筑设计应适应使用者的生活规 律结合日照和管理要求创造安全、卫生、方便、舒适的生活 环境。3.0.2太阳能热水系统应与建筑一体化设计并应充分考虑使 用、施工安装和维护等要求。3.0.3太阳能热水系统类型的选择应根据建筑物类型、使用 功能、安装条件、使用者要求、地理位置、气候条件、太阳能资
23、源等因素综合确定。3. 0. 4在既有建筑上增设或改造太阳能热水系统，必须经建筑 结构安全复核，并应满足建筑结构的安全性要求。3. 0. 5建筑物上安装太阳能热水系统，不得降低相邻建筑的日 照标准。3. 0. 6建筑的主体结构或结构构件应能承受太阳能热水系统传 递的荷载和作用。3. 0. 7 太阳能集热器的支撑结构应满足太阳能集热器运行状态 的最大荷载和作用。3. 0. 8太阳能热水系统的连接件与主体结构的锚固承载力设计 值应大于连接件本身的承载力设计值。3.0.9安装在屋面、阳台、墙面的集热器与建筑主体结构通过 预埋件连接预埋件应在主体结构施工时埋入位置应准确；当 没有条件采用预埋件连接时应
24、采用其他可靠的连接措施并通 过试验确定承载力。3.0. 10太阳能热水系统应配置辅助能源加热设备且辅助能源 加热设备应结合运行控制方式配置。3. 0. 11安装在建筑上的太阳能集热器应规则有序、排列整齐。 太阳能热水系统配备的输水管和电气管线应安全、隐蔽、集中布 置并应与建筑物其他管线统筹安排、同步设计、同步施工便 于安装维护。3. 0. 12太阳能热水系统应安装计量装置。3.0. 13安装太阳能热水系统建筑的主体结构应符合国家现行 建筑施工质量验收标准的规定。3. 0. 14太阳能热水系统设计应进行系统节能、环保效益预评 估并宜在系统运行后进行能耗的定期监测。4建筑设计4. 1 一般规定4.
25、 1. 1应用太阳能热水系统的民用建筑规划、设计应综合考 虑场地条件、建筑功能、周围环境等因素；在确定建筑布局、朝 向、间距、全体组合和空间环境时应结合建设地点的地理位 置、气候条件满足太阳能热水系统设计和安装的技术要求。安 装太阳能热水系统的建筑单体或建筑全体主朝向宜为南向。建 筑群体和空间组合应与太阳能热水系统紧密结合,并应为接收较 多的太阳能创造条件。4. 1. 2应用太阳能热水系统的民用建筑太阳能热水系统类型 的选择应根据建筑物的使用功能、热水供应方式、集热器安装 位置和系统运行等因素,经综合比较确定。4. 1. 3太阳能热水系统安装在建筑屋面、阳台、墙面或其他部 位不得影响该部位的建
26、筑功能并应与建筑一体化保持建筑 统一和谐的外观。4. 1.4建筑设计应为太阳能热水系统的安装、使用、维护等提 供必要的条件。4. 1.5太阳能热水系统的管线不得穿越其他用户的室内空间。4. 1. 6建筑物周围的环境景观与绿化种植应避免对投射到太 阳能集热器上的阳光造成遮挡。4.2建筑设计4. 2. 1应合理确定太阳能热水系统各组成部件在建筑中的位置, 并应满足所在部位的防水、排水和系统检修的要求。4. 2. 2建筑的体形和空间组合应避免安装太阳能集热器部位受 建筑自身及周围设施和绿化树木的遮挡并应满足太阳能集热器 有不少于4h日照时数的要求。4. 2. 3安装太阳能集热器的建筑部位，应设置防止
27、集热器损坏 后部件坠落伤人的安全设施。5. 2. 4当直接以太阳能集热器构成建筑围护结构时集热器应 与建筑牢固连接与周围环境协调并应满足所在部位的结构安 全和建筑防护功能要求。6. 2. 5设置太阳能集热器的平屋面应符合下列规定：1太阳能集热器支架应与屋面固定牢固当使用地脚螺栓 连接时应在地脚螺栓周围做防水和密封处理；2当在屋面防水层上放置集热器时屋面防水层应上翻至 基座上部并应在基座下部增设附加防水层；3集热器周围屋面、检修通道、屋面出入口和集热器之间 的人行通道上部应铺设保护层；4当集热器设置在屋面构架或屋面飘板上时构架和飘板 下的净空高度应满足系统检修和使用功能要求。4. 2.6设置太阳
28、能集热器的坡屋面应符合下列规定：1屋面的坡度宜结合集热器接收阳光的最佳倾角确定即 当地纬度10。；2集热器宜采用顺坡镶嵌或顺坡架空设置；3集热器支架应与埋设在屋面板上预埋件固定牢固并应 采取防水措施；4集热器与屋面结合处雨水排放应通畅；5顺坡镶嵌的集热器与周围屋面连接部位应做好防水构造 处理；6集热器顺坡镶嵌在屋面上不得降低屋面整体的保温、 隔热、防水等性能；7顺坡架空在坡屋面上的集热器与屋面间空隙不宜大 于 I(X)mm。4. 2.7在阳台设置太阳能集热器应符合下列规定：1设置在阳台栏板上的集热器支架应与阳台栏板上的预埋件牢固连接；2当集热器构成阳台栏板时，应满足阳台栏板的刚度、强 度及防护
29、功能要求。4.2.8设置太阳能集热器的墙面应符合下列规定：1低纬度地区设置在墙面的集热器宜有适当倾角；2设置集热器的墙面除应承受集热器荷载外还应采取必 要的技术措施避免安装部位可能造成的墙面变形、裂缝等；3集热器支架应与墙面上的预埋件应连接牢固必要时在 预埋件处增设混凝土构造柱；4当集热器与贮热水箱相连的管线穿墙面时应在墙面预 埋防水套管并应对其与墙面相接处进行防水密封处理防水套 管应在墙面施工时埋设完毕穿墙管线不宜设在结构柱处；5集热器镶嵌在墙面时墙面装饰材料的色彩、分格宜与 集热器协调一致。4. 2. 9贮热水箱的设置应符合下列规定：1贮热水箱宜靠近用水部位；2贮热水箱宜设置在室内；3贮热
30、水箱设置在阳台时不应影响建筑外观；4设置贮热水箱的位置应采取相应的排水、防水措施；5贮热水箱上方及周围应留有安装、检修空间净空不宜 小于700mmo4. 2. 10集热器与贮热水箱相连的管线穿屋面、墙面、阳台或其 他建筑部位时应在相应部位预埋防水套管并应对接触处进行 防水密封处理。防水套管应在屋面防水层施工前埋设完毕。5太阳能热水系统设计5. 1 一般规定5. 1. 1太阳能热水系统设计应纳入建筑给水排水设计除应符 合本标准以外还应符合现行国家标准建筑给水排水设计规 范GB50015的相关规定。6. 1.2太阳能热水系统设计应遵循节水节能、安全简便、耐久 可靠、经济实用、便于计量的原则。7.
31、1. 3太阳能热水系统设计应合理选择其类型、色泽和安装位 置并应与建筑物整体及周围环境相协调。5.2系统分类与选择5.2. 1太阳能热水系统可由太阳能集热系统、供热水系统、辅 助能源系统、电气与控制系统等构成。其中太阳能集热系统可 包括太阳能集热器、储热装置、水泵、支架和连接管路等。5. 2. 2按系统的集热与供热水方式太阳能热水系统可分为下 列三类：1集中-集中供热水系统；2集中-分散供热水系统；3分散-分散供热水系统。5. 2. 3按集热系统的运行方式太阳能热水系统可分为下列三类：1自然循环系统；2强制循环系统；3直流式系统。5. 2. 4按生活热水与集热系统内传热工质的关系太阳能热水 系
32、统可分为下列两类：1直接系统；2间接系统。5. 2. 5按辅助能源的加热方式太阳能热水系统可分为下列两类：1集中辅助加热系统；2分散辅助加热系统。5. 2. 6民用建筑中太阳能热水系统的类型应结合工程实际情况 进行选择类型选择应符合下列规定：1有集中热水要求的民用建筑宜采用集中-集中太阳能热水 系统。2普通住宅建筑宜每单元采用集中-分散供热太阳能热水系 统或分散-分散太阳能热水系统。3集热系统宜按分栋建筑或每单元建筑设置；当需合建系 统时太阳能集热器阵列总出口至贮热水箱的距离不宜大 于 300mo4太阳能热水系统应根据集热器类型及其承压能力、集热 器布置方式、运行管理条件等因素采用闭式集热系统
33、或开式集 热系统。5.3 技术要求5. 3. 1太阳能热水系统及其主要部件的技术指标应符合相关 太阳能产品国家现行标准的规定。6. 3.2太阳能热水系统应采取防冻、防结露、防过热、防电击、 防雷、抗雹、抗风、抗震等技术措施。7. 3. 3太阳能热水系统应有良好的耐久性能系统中集热器、 贮热水箱、支架等主要部件的正常使用寿命不应少于10年。8. 3. 4太阳能热水系统的供水水温、水压和水质应符合现行国 家标准建筑给水排水设计规范GB50015的有关规定。9. 3. 5太阳能热水系统中的辅助能源加热设备种类应根据建筑 物使用特点、热水用量、能源供应、维护管理及卫生防菌等因素 选择并应符合现行国家标
34、准建筑给水排水设计规范GB 50015的有关规定。5.4 太阳能集热系统5. 4. 1太阳能集热系统设计应符合下列规定：1建筑物上安装太阳能集热器每天有效日照时间不得小 于4h,且不得降低相邻建筑的日照标准；2安装在建筑物屋面、阳台、墙面和其他部位的太阳能集 热器、支架和连接管路均应与建筑功能和造型一体化设计；3太阳能集热器不应跨越建筑变形缝设置；4太阳能集热器的尺寸规格宜与建筑模数相协调。5. 4. 2太阳能集热器总面积确定应符合下列规定：(5. 4. 2-1)(5. 4. 2-2)1直接系统的集热器总面积可按下列公式计算： QWPWCW (tend to )fc -Jcd (1 l)-Qw
35、 = qrmb式中：AC一直接系统的集热器总面积(m2);Qw-日均用热水量(L)；CW一水的定压比热容KJ(Kg . );PW一水的密度(Kg/L)；tend一贮热水箱内热水的终止设计温度()；t。一贮热水箱内冷水的初始设计温度通常取当地年 平均冷水温度()；JT 一当地集热器采光面上的年平均日太阳辐照量(KJ/ m2),可按本标准附录A确定；f 太阳能保证率(%)太阳能热水系统在不同太阳 能资源区的太阳能保证率f可按表5. 4. 2-3的推 荐范围选取；平一基于总面积的集热器年平均集热效率()应根 据集热器产品基于集热器总面积的瞬时效率方程 (瞬时效率曲线)的实际测试结果按本标准附录 B规
36、定的方法进行计算；口一太阳能集热系统中贮热水箱和管路的热损失率 根据经验取值宜为0. 20-0. 30；勺一平均日热水用水定额L（人 d） , L（床 d）, 应符合现行国家标准建筑给水排水设计规范 GB50015的相关规定,并应按表5. 4. 2-1确定; 在计算太阳能集热器总面积时应选用表5.4. 2-1 中的平均日热水用水定额；m一计算用水的人数或床数；3同日使用率平均值应按实际使用工况确定当 无条件时可按表5. 4. 2-2取值。表5. 4. 2-1热水用水定额序号建筑物类型单位用水定额（L）使用 时间 （h）最高日平均日1住宅有自备热水供应 和沐浴设备每人每日40-8020-6024
37、m有集中热水供应和 沐浴设备6010025-70242别墅每人每日7011030-80243酒店式公寓每人每日8010065-80244宿舍I类、口类每人每日7010040-5524或 定时 供应印类、IV类每人每日40-8035-455招待所 培训中心 普通旅馆设公用盥洗室每人每日25-4020-3024或 定时 供应设公用盥洗室、 淋浴室每人每日40-6035-45设公用盥洗室、 淋浴室、洗衣室每人每日50-8045-55设单独卫生间、 公用洗衣室每人每日6010050-70序号建筑物类型单位用水定额（L）使用 时间 （h）最局J日平均日6宾馆 客房旅客每床位每日1201601101402
38、4员工每人每日40-5035-407医院 住院部设公用盥洗室每床位每日6010040-7024设公用盥洗室、 淋浴室每床位每日7013065-90设单独卫生间每床位每日110200110140医务人员每人每班7013065-908门诊部、诊疗所每病人每次7-133-5疗养院、休养所 住房部每床位每日10016090110248养老院、 托老所全托每床位每日50-7045-5524日托25-4015-209幼儿园、 托儿所有住宿每儿童每日25-5020-4024无住宿每儿童每日20-3015-201010公共浴室淋浴每顾客每次40-6035-4012淋浴、浴盆每顾客每次60-8055-70桑拿浴
39、淋浴、按摩池）每顾客每次7010060-7011理发室、美容院每顾客每次20-4520-351212洗衣房每公斤干衣15-3015-30813餐饮业中餐酒楼每顾客每次15-208-1210-12快餐店、职工及学生食堂每顾客每次10-127-1012-16酒吧、咖啡厅、 茶座、卡拉OK厅每顾客每次3-8358-1814办公楼坐班制办公每人每班5-104-8810公寓式办公每人每日6010025-7010-24酒店式办公每人每日1201605514024序号建筑物类型单位用水定额(L)使用 时间 (h)最局J日平均日15健身中心每人每次15-2510-201216体育场(馆)运动员淋浴每人每次1
40、7-2615-20417会议厅每座位每次2324注：1本表以60。C热水水温为计算温度；2学生宿舍使用IC卡计费用热水时可按每人每日用热水定额25L30L;3表中平均日用水定额仅用于计算太阳能热水系统的集热器总面积。平均日 用水定额应根据实际统计数据选用；当缺乏实测数据时可采用本表中的 低限值。表5. 4. 2-2不同类型建筑物的。推荐取值范围建筑物类型bi住宅0. 50. 9宾馆、旅馆0. 30. 7宿舍0. 71. 0医院、疗养院0. 81. 0幼儿园、托儿所、养老院0. 81. 0表5. 4. 2-3不同资源区的太阳能保证率 椎荐取值范围太阳能资源区划水平面上年太阳辐照量 (MJ(r2
41、a)太阳能保证率fI资源极富区670060%80%资源丰富区5400670050%60%m资源较富区4200540040%50%IV资源一般区420030%40%2间接系统的集热器总面积可按下式计算：AIN=Ac (1 十7J(5 4. 2-3)式中：AlN一间接系统集热器总面积(2);Ac直接系统集热器总面积(r2);U一集热器总热损系数W(m2 . ),对平板型集 热器U宜取(46)W(r2 . ),对真空管集 热器U宜取(l2)W(r2 . ),具体数值应 根据集热器产品实际测试结果而定；UhX一换热器传热系数W(m2 . ),查产品样本 得出；AhX一换热器换热面积(m2)查产品样本得
42、出。5. 4. 3当按本标准第5. 4. 2条计算得到的系统集热器总面积大 于建筑围护结构表面时可按围护结构表面最大容许的安装面积 确定集热器总面积。5. 4. 4有下列情况之一时集热器总面积可采用增加集热器面 积的方式进行补偿其面积补偿比应按本标准附录C选取但 补偿面积不得超过本标准第5. 4. 2条计算结果的一倍：1集热器在坡屋面上受条件限制倾角与本标准第5. 4. 7 条规定偏差较大时；2集热器朝向受条件限制方位角与本标准第5. 4. 8条规 定偏差较大时。5. 4. 5太阳能集热系统储热装置有效容积的计算应符合下列 规定：1集中集热、集中供热太阳能热水系统的贮热水箱宜与供 热水箱分开设
43、置串联连接贮热水箱的有效容积可按下式 计算：Vrx = qrjd . Aj(5. 4. 5)式中：VrX一贮热水箱的有效容积(L)；Aj一集热器总面积(r2) Aj= AC或Aj= Ain ；qrjd一单位面积集热器平均日产温升30。C热水量的容积 L(m2 . d)根据集热器产品参数确定无条 件时可按表5. 4. 5选用。表5. 4. 5单位集热器总面积日产热水量推荐取值范围L(m2 . d)太阳能资源区划直接系统间接系统I资源极富区70-8050-55资源丰富区60-7040-50m资源较富区50-6035-40IV资源一般区40-5030-35注：1当室外环境最低温度高于5。C时可以根据
44、实际工程情况采用日产热水量 的高限值；2本表是按照系统全年每天提供温升30。C热水集热系统年平均效率为 35% ,系统总热损失率为20%的工况下估算的。2当贮热水箱与供热水箱分开设置时供热水箱的有效容 积应符合现行国家标准建筑给水排水设计规范GB50015的 规定。3集中集热、分散供热太阳能热水系统宜设有缓冲水箱 其有效容积一般不宜小于10%vrxo5. 4.6强制循环的太阳能集热系统应设循环泵其流量和扬程 的计算应符合下列规定：1循环泵的流量可按下式计算：q = qgz . (5. 4. 6-1)式中：qx一集热系统循环流量(r3h);qgz一单位面积集热器对应的工质流量m3(h . m2), 应按集热器产品实测数据确定；无实测数据时可 取0
