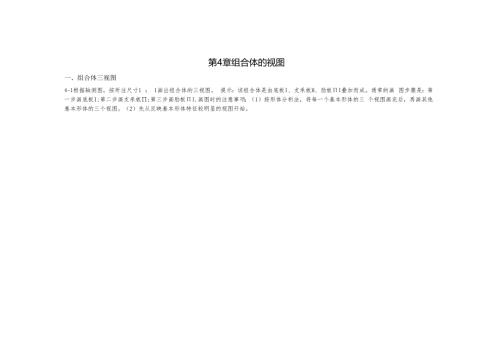

1、第4章组合体的视图一、组合体三视图4-1根据轴测图，按所注尺寸1 ： 1画出组合体的三视图。 提示：该组合体是由底板I、支承板H、肋板I叠加而成。通常的画 图步骤是：第一步画底板I;第二步画支承板;第三步画肋板I.画图时的注意事项：（1）按形体分析法，将每一个基本形体的三 个视图画完后，再画其他基本形体的三个视图。（2）先从反映基本形体特征较明显的视图开始。4-2根据轴测图，按所注尺寸1 ： 1画出组合体的三视图。 提示：该组合体是看作是长方体被切去I、II、In部分后形成的。通常 的画图步骤是：第一步画切割前完整的基本形体；第二步按切割过程逐个画出被切割部分的视图。画图时的注意事项：（1）对
2、于被切 割部分，应先画出切平面有积聚性的投影，然后再画其他视图的投影。（2）作截交线的投影时应注意分析截交线的形状和空间位置及 投影特性。第三步：画切去部分的三视图。第四步：画切去HI部分的三视图。班级:姓名:学号:4-3根据轴测图，按所注尺寸1 ： 1画出组合体的三视图。班级：姓名：学号:4-4根据轴测图，按所注尺寸1 ： 1画出组合体的三视图（组合体上的孔为通孔）。班级:姓名:学号:二 组合体轴测图4-5根据三视图画出正等轴测图。卫4IH4-6根据三视图画出正等轴测图。班级:姓名:学号:三、组合体尺寸标注4-7分析左图的错误尺寸标注，在右图中正确注出尺寸。I I I.4一一l一UI I I
3、Ft班级:姓名:学号:4-8补全视图中的尺寸（尺寸数值按1： 1在图中量取，取整数）。4-9补全视图中的尺寸（尺寸数值按1： 1在图中量取，取整数）。班级:姓名:学号:4-10标注组合体的尺寸（尺寸数值按1： 1在图中量取，取整数）。4-11标注组合体的尺寸（尺寸数值按1： 1在图中量取，取整数）。032班级:姓名:学号:4-12看懂支架三视图，分析尺寸，并填空。1 .用指引线和文字在图上注明长度、宽度、高度 三方向尺寸的主要基准。2 .底板的定形尺寸是45 、26 、8 O3 .底板上长圆孔的定形尺寸是8和11 ；定位 尺寸是10 和 16 IJ4 .圆筒的定形尺寸是25、 25和15 O5
4、 .圆筒的长度方向定位尺寸是42 ；宽度方向定 位尺寸是4 ；高度方向定位尺寸是33 。四 补画视图中所缺的图线4-13根据轴测图补画组合体视图中所缺的图线。4-14根据轴测图补画组合体视图中所缺的图线。班级:姓名:学号:4-15根据轴测图补画组合体视图中所缺的图线。4-16根据轴测图补画组合体视图中所缺的图线。班级:姓名:学号:-K五 根据两视图补画第三视图4-18根据组合体两个视图，补画第三视图。Qn 一UJ ES班级:姓名：学号：4-19根据组合体两个视图，补画第三视图。4-20根据组合体两个视图，补画第三视图。4-21根据组合体两个视图，补画第三视图。学号:4-22根据组合体两个视图，
5、补画第三视图。六、组合体视图及尺寸作业4-23根据轴测图画三视图。图名组合体三视图图幅A3比例1： 1一、作业内容根据轴测图（或模型）画组合体三视图，并标注尺寸。二、作业目的L掌握由轴测图（或模型）画三视图的方法，提高绘图技能。2 .学习并掌握用形体分析法标注尺寸。三、作业要求L正确选择主视图和俯、左视图，完整、清晰地表达组合体的内外形状。3 .标注尺寸要做到正确、齐全、清晰。4 .图线画法、图形布置应符合有关要求。四、作业指示1 .对所绘组合体进行形体分析，选择主视图，匀称布置三视图，需考虑标注尺寸的位置。2 .画底稿（底稿线要细而淡）。（1）画出各视图的作图基准线。（2）按形体组成逐步画出各部分的三视图。应从反映特征的视图着手，注意交线的投影。3 .底稿画完，经检查无误后，擦掉多余图线，再加深。4 .标注尺寸时，注意不要照搬轴测图尺寸的注法，必须运用形体分析法，重新考虑各尺寸的配置，避免多注或漏注尺寸。5 .应首先标注各基本形体的定形尺寸，再标注定位尺寸，最后标注总体尺寸。班级：姓名：学号:班级：姓名：学号:班级:姓名:学号:
