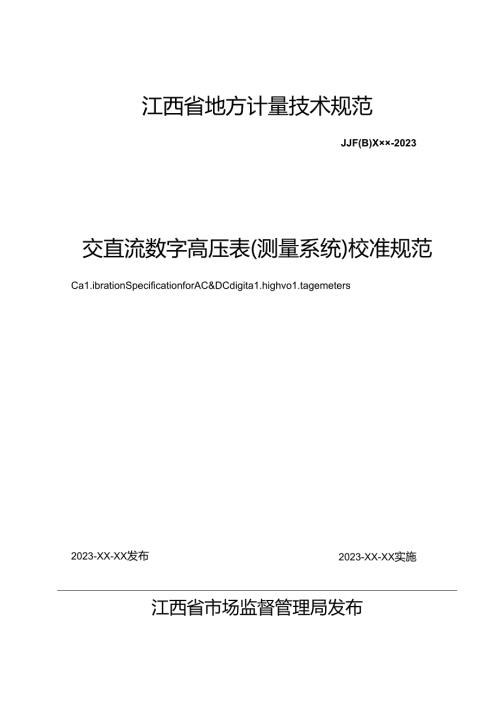

1、江西省地方计量技术规范JJF(B)X-2023交直流数字高压表(测量系统)校准规范Ca1.ibrationSpecificationforAC&DCdigita1.highvo1.tagemeters2023-XX-XX实施2023-XX-XX发布江西省市场监督管理局发布-.JJF（赣）XX-2023交直流数字高压表（测量系统）校准规范Ca1.ibrationSpecificationforAC&DCdigita1.highvo1.tagemeters本规范经江西省市场监督管理局于XXXX年XX月XX日批准发布,并自XXXX年XX月XX口起施行。归口单位：江西省市场监督管理局主要起草单位：江西
2、省检验检测认证总院计量科学研究院国网江西省电力有限公司供电服务管理中心参加起草单位：江西省检验检测认证总院东华计量研究院本规范委托江西省检验检测认证总院计量科学研究院负责解释本规范主要起草人：吴安（江西省检验检测认证总院计量科学研究院）曾永玲（江西省检验检测认证总院计量科学研究院）高思远（江西省检验检测认证总院计量科学研究院）朱慧敏（江西省检验检测认证总院计量科学研究院）郑朕（江西省检验检测认证总院计量科学研究院）李敏（国网江西省电力有限公司供电服务管理中心）参加起草人：刘兆勤（江西省检验检测认证总院东华计量研究院）李云（江西省检验检测认证总院计量科学研究院）目录引言(II)1范围(1)2引用
3、文件(1)3概述(1)4计S：特性(2)4.1 基本误差和准确度等级(2)4.2 短时稳定性(3)4.3 变差(3)5校准条件(3)1.1 环境条件(3)1.2 测量标准器及其他设备(3)6校准项目和校准方法(4)6. 1校准项目(4)6.2校准方法(5)7校准结果表达(7)7.1校准记录(7)7. 2校准证书(7)8纪校时间间隔(8)附录A交直流数字高压表(测珏系统)校准记录参考格式(9)附录B交直流数字高压表(测量系统)校准证书内页参考格式(10)附录C交直流数字高压表(测量系统)的校准结果不确定度评定示例IE分左8i球臂阻抗IZ-需压分正器饪JK曾用抗IPV低质数字表I被测岗电压，U1.
4、nU1.tn-高压分压器的分压比，n=誉；/-N读数值.为减少外界干扰，而压分压器的低压输出端通常使用解蔽电缆与低压数字表连接，电缆的屏蔽层与芯线间的电容与高压分压器的低压臂阻抗并联，因此应把传输电缆视为数字高压表的部分。4计量特性4.1 基本误差和准确度等级4.1.1 基本误差数字高压表的基本误差公式可用下列形式之一表示：a）两项误差之和所表示的绝对误差来表示，如公式（I）所示。A=（a%Ub%Uj（1）式中：一一用绝对误差的形式表示的最大允许误差，kV或V：a与读数有关的误差系数：K一一被校表的读数值（显示值）：b一一与满量程有关的误差系数：1.1.一一被校表的量程.a、人数值参照仪表说明
5、书，值不应大于。值的1/5.b）用与数字高压表读数值之比的相对误差来表示，如公式（2）所示。式中：Y一一用相对误差的形式表示的最大允许误差，心4. 1.2准确度等级数字高压表的准确度等级根据与数字高压表示值有关的系数a的大小来划分,共分为0.1级、0.2级、0.5级、1级、1.5级、2级六个级别,每个等级的系数a和系数b应符合表1的要求.表1数字高压表准确度等级的要求准确度等级a)0.10.10.020.20.2W0.040.50.50.1注：对于多城程数字高压表，不同也程允许有不同准确度等级。表1数字高压表准静度等级的要求（续）准确度等级811.01.00.21.51.5WO.32.02.0
6、0.4注：对于多属程数字高压表，不同累程允许有不同准确度等级.4.2短时稳定性直流数字高压表在其测属范围上限电压值下，交流数字高压表在其8族测量范围上限值电压卜，3min内其误差的变化不应大于其最大允许误差绝对值的1/3.4. 3变差数字高压表的校准点上两次测量（上升与下降）的差值绝对值不应超过被校准点允许误差的1/3。5校准条件4.1 环境条件5. 1.1环境温度：（20土5-C：相对湿度：80%a5.1.2 因外界电磁场影响而引起的误差，不应超过数字高压表允许误差的1/10.5.1.3 以被校数字高压表高度为半径的空间范困内应无杂物；高压引线与数字高压表本地的夹角不小于90,高压引线不产生
7、电呈。5. 2测量标准耦及其他设备5. 2.1测量标准校准时使用的标准器具种类、名称、准确度等级见表2.校准数学高压表的标准器.准确度等级应在工作频率疮囹内满足表3要求。表2标准器要求故校数字高压表的准确度等级标准器名称准确度等级0.1标准电压表0.020.01分压器/互感器0.010.020.2标准电压表0.050.02分压器/互感器0.020.050.5标准电压表0.10.05分压器/互感器0.050.1分压器/互感器0.2注：标准器准确度等级可根据实际需求选择第例或第二列.表2标准器要求（续）被校数字高压表的准确度等级标准推名称准确度等级分压器,互撼器0.050.11.0标准电压表0.2
8、0.1分压器/互感器0.I0.21.5标准电压表0.2分压器,互撼器0.22.0标准电压表0.2分压器/互感器0.2注；标准器准确度等级可根据实际需求选择第列或第：列,5. 2.2其他设备辅助设备包括交流电压源、直流高压源和调压控制装置，技术要求应满足以F要求:a）交流电压源、直流高压源和调压控制装置的稳定度应满足在30s内电压的稔定度不低%K%（K为被校数字悬压表准确度等级的数值）.b）调压控制装置连续可调.其他技术要求满足表3要求。表3高压电源其他技术要求被检数字高压表的准确度等级交流电压版率误差交流电压波形畸变系数直流电压波系数0.1(500.5)Hz3%0.1%0.2、0.5,1.00
9、5%1.5、2.01.5%6校准项目和校准方法5.1 校准项目校准项目览表见表4表4校准项目一览表序号校准项目1外观及通电检查2基本误差3短时稳定性1变差5.2 校准方法6. 2.1外观及通电检置a）数字高压表外观应完好,应有专用接地端子，JI有明显接地标识：数字高压表铭牌上应明确标出产品名称、制造厂、型号、出厂编号、出厂日期、准南度等级、额定电压、测量频率等。b）通电后数字高压表显示屏、各功能开大、按钮和指示灯应能正常工作。6.2.2基本误差校准基本误差检定采用直接比较法。交流电压的基木误差校准在工频电压卜进行。6.2.2.1采用高压分压淞校准采用富压分压器校准数字高压表时，按图2所示线路
10、图接线。B一高压电滋及调应控M和保护装置：PV,一放校数字淘JK表：R一爆准分长器IPV,一标准低IK表.采用分压器作标准器时，在交流电压下校准数字高压表，应采用交流分压器：在直流电压卜校准数字高压表，应采用直流分压器。分压涔的准确度应在5.1所规定的温度范用内满足表2的准确度要求。如果分压器只能在较小的温度范闱内保证准确度，应在分压器保证准确度所允许的温度范围内进行校准。标准数字电压表的输入阻抗应大于分压器低压端输出阻抗的IOKR1倍。KR是分压罂准确度等级的数值。当标准数字电压表的输入阻抗不能满足上述要求时,应将分压错接上标准数字电压表后再校准总体分压比。6.2.2.2采用电压瓦感涔校准图
11、中IB高国电却及调任拄制和保扑装置：一技校数字高压表；”一电庆瓦总器,PY.一标准低乐表.6.2.3基本误差的校准点数字高压表基本误差的校准点为被校数字高压表额定电压的20%,40乐60%,80%和10弊共5个点。校准时,各校准点在电压上升和下降时各测量一次.实际值为上升值和下降值的平均值。校准多量程数字高压表时，应对其全部量程进行校准。6.2.4短时稳定性试验对直流数字高压表施加直流电压测地范围上限的标准电压，或对交流数字高压表淹加80%交流电压测量范图上限的标准电压，并保持此电压3min,期间每隔30s,读取被校数字嬴压表测量值，其中电压示值的最大值和最小值按公式(3)计克电压示值的短时稳
12、定性，应满足4.2的要求.S=UmWE-X100%式中：S一一被校数字高压表电压示值的短时稳定性，%；、被校数字高压表测量值中读数的最大值，kV或V；Gnin一被校数卞高压表测量值中读数的最小值，kV或V;U一一标准电压源的输出实际值，V,6. 2.5变差校准被校数字而压表在每个校准点两次测量（上升和下降），取差值绝时值为被校数字高压表在该校准点的变差。7校准结果表达7. 1校准记录校准原始记录格式见附录A8. 2校准证书校准证出内页格式见附录B。校准结果应在校准证书上反映，校准证书应至少包含以下信息：a）标题，如“校准证书”：b）实验室的名称和地址；O进行校准的地点（如果与实验室的地址不同）
13、1）证书的唯一性标识（如编号），每页及总页数的标识；e）客户的名称和地址：f）被校准对象的描述和明确标识：口进行校准的日期：如果与校准结果的有效性和应用有关时，应说明被校对级的接收日期：h）校准所依据的技术规范的标识，包括名称及代号；i）本次校准所用测量标准的溯源性及有效性说明：j）校准环境的描述：k）校准结果及其测量不确定度的说明；D校准证书或校准报告签发人的签名、职务或等效标识：in）校准人和核验人的签名：n）校准结果仅对被校对象有效性的声明：）未经实险室书面批准，不得部分更制校准证书的声明。8复校时间间隔建议兔校的时间间隔为一年，曳校时间间隔可根据实际使用情况自主决定，使用频繁和降级使
14、用的数字高压表（包括超差后进行了误差调整的数字高压表），校准周期建议缩短为半年。附录A交直流数字高压表（测量系统）校准记录参考格式委托单位准确度等级湍具名称型号/规格制造厂证书端号出厂编号校准依据校准地点环境温度C相对湿度%校准人员校准H期核验人员核骐n期本次校准所用主要设备名称型号及号不确定度或准确度等徼或最大允许误差证书编号有效期一、外观及通电检查：二、短时稳定性：次数稔定性%测量值kV次数测量值kV三、基本误差:DCfit程:kVAC/程:kV标准值被校显示值标准值被校显示值/kVZkV上升下降平均值ZkV上升下降平均价四、变差校准：一kV附录B交直流数字高压表（测量系统）校准证书内页参
15、考格式本次校准所用主要设备名称型号及端号不确定度或准确度等级或最大允许误差证书编号有效期校准数据：一、外观和通电检查：二、短时稳定性：三、基本误差:DC景程；kVAC量程：kV标准值kV被校显示依kV标准值kV被校显示值kV本次校准结果的测量不确定度：本次校准结果的测技不确定度：四、变差校准：五、其他说明：以下空白附录C交直流数字高压表的校准结果不确定度评定示例C.1概述采用交直流数字高压表校准系统作为标准器，对一台DCO.5级100kV的交直流数字高压表在环境温度（205）C相对湿度（6080）5的条件下校准。C. 2校准方法U=Ux-UnU示值误差，kV或V：UX一一被校表示值，k或V：U
16、n标准表，kV或V。D. 3不确定度来源估计分析交直潦数字离压表的校准过程，其不确定度来源主要有以下几项：1）由直流标准分压误差引入的不确定度分量均：（2）被校交直流数字高质表测量重纪性引人的不确定度分量的：（3）由数字多用表示值误差引入的不确定度分量叱：（4）由数字多用表分辨力引入的不询定度分量如；（5）被校交直流数字高压表分辨力引入的不确定度分量U5，C4标准不确定度分量的评定本实验以校准DCo.5级（0-100）kY的交直流数字高压表（测员系统）为对象，1（）OkV示值误差测属点，用相对值表示。C4.1不询定度分量U1.由标准直流分用器的准确度等级为0.1级，按均匀分布，则：0.1%，U
17、ireI=-亘-=5.76X10F. 4.2不确定度分量%对被校交直流数字高压表（测量系统）10OkV点进行10次重史测量数据如表C.U表C1电压测结果测最次数12345实测依kY100.11100.12100.21100.18100.12测量次数678910实测值kY100.14100.14100.12100.18100.22I1.平均值：=100.154kV.1.1.k）2单次测量实验标准偏差：S（U）=VH=OIW1.kV在实际测量中，以2次测量值的算术平均值为测量结果，则测量亮复性引入的不确定度为：s（U）4112re1.=-=2.89102（C.4.3不确定度分房“3数字多用表344
18、65A在DCV：K）V量程时，最大允许误差为土（读数X0.0%+量程X0.0006%）,半宽度a=10V0.01%+10V0.0006%=0.00106V,相对表示为0.0106%按均匀分布,MO：0.0106%-u3re)=0.61X101v3C.4.4不询定度分员数字多用表34465A在DCV：10V量程时，对应测量数字高压表0.0IkV时分辨力为0.01V,其在0.005V的区间为均匀分布。故：O.OOSV,u4rc=7=/10V=2.89XIO-4C.4.5不确定度分量被校交直流数字高压表（测量系统）ft100kV1.M,分辨力为0O1.kV,则其半宽度为0.005kV,在此区间内认为
19、服从均匀分布，包含因了A=代，则:MSrr1.0.005kV100kV32.8910-5C.5标准不确定度汇总交直流数字高压表（测量系统）测量结果不确定度汇总表见表C.2。表C2测结果不确定度分量汇总表不确定度分类标准不确定度分Ift不确定度来源分布标准不确定度分IftB类U1.ra标准直流分压器均匀5.7610,A类u2re1.测负重更性正态2.89X10B类u3re1.数字多用表示伯误差均匀0.61X10表C2测量结果不确定度分量汇总表（续）不确定度分类标准不确定度分奴不确定度来源分布标准不确定度分fitB类“4E数字多用表分辨力均匀2.8910B类u5re(被校交直流数字商压表分辨力均匀2.891.0i根据不确定度分量汇总表，各分量不相关，被校表分辨力引入的不确定度和测量重笑性引入的不确定度二者取大的原则，合成标准不确定度如下：ucre1.=Jufre1+哈e1.+喙e1.+re1.=7%C.6扩展不确定度取包含因子k=2,测量结果扩展不确定度为：Uret=kucre1.=20.070%=0.14%
