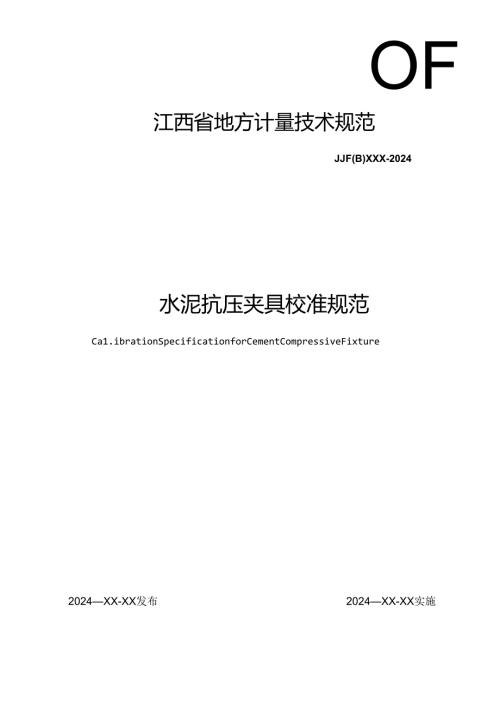

1、OF江西省地方计量技术规范JJF(B)XXX-2024水泥抗压夹具校准规范Ca1.ibrationSpecificationforCementCompressiveFixture2024XX-XX发布2024XX-XX实施江西省市场监督管理局发布水泥抗压夹具校准规范Ca1.ibrationSpecificationforCementJJF(赣)XX-2024CompressiveFixture归口单位：江西省市场监督管理局主要起草单位：江西省检验检测认证总院计量科学研究院参加起草单位：江西省交通工程质量监督站试验检测中心本规范委托江西省检验检测认证总院计量科学研究院负责解释本规范主要起草人：付
2、亮亮（江西省检验检测认证总院计量科学研究院）汤志彪（江西省检验检测认证总院东华计量研究院）颜蓉（江西省检验检测认证总院计量科学研究院）刘兆勤（江西省检验检测认证总院东华计量研究院）参加起草人：朱军（江西省交通工程质量监督站试验检测中心）罗国平（江西省检验检测认证总院计量科学研究院）黎伟鹿（江西省检验检测认证总院计量科学研究院）阙志豪（江西省检验检测认证总院计量科学研究院）郭姬芸（江西省检验检测认证总院计量科学研究院）目录引言(11)I范围(12引用文件(I)3概述(1)4计量特性(I)4.1 上、下压板尺寸(2)4.2 上、下压板工作面平面度2)4.3 上、下压板长度方向的两端面边重合度(2)
3、4.4 上、下压板距离(2)4.5 定位销顶面与下压板工作面i度5校准条件(2)5.1 环境条件(2)5.2 测量标准及其他设备(2)5.3 其他条件(2)6校准项目和校准方法3)6.1 上、下压板尺寸(3)6.2 上、下压板工作面表面粗糙度(3)6.3 上、下压板工作面平面度6.4 上、下压板长度方向的两端面边重合度(4)6.5 上、下压板距离8,校时间间隔(4)附录A校准证书内容5)附录B校准证书内页格式6)附录C水泥抗压夹具上、卜压板宽度测量结果的不确定度评定7)附录D专用检具计量特性和校准方法引言JJF1071-2010国家计量校准规范编写规则、JJF1001-2011通用计量术语及定
4、义、JJF1059.1-20126测员不确定度评定与表示共同构成支撑本校准规范的基础性系列技术文件。本规范为首次发布。水泥抗压夹具校准规范1范围本规范适用于(40X40)mm水泥抗压夹具的校准,2引用文件本规范引用下列文件：JQT683-200540mmX40mm水泥抗压夹具GBZT17671-2021水泥胶砂强度检验方法(ISO法)JTG342()-202()公路工程水泥及水泥混凝土试验规程凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本(包括所有的修改雌)适用于本规范。3概述水泥抗压夹具是水泥胶砂强度检验中配合抗压强度试验机将荷我传递至试样表面的夹具。其
5、形式结构如图1所示：图1水泥抗压夹具结构示感图1.传压在：3导向销；4.吊Sh5-上压板和球座；仪定位锢；7下压板；&框架4计量特性4.1 上、下压板尺寸上、下压板宽度、长度、厚度应符合表1要求。表I上、下压板尺寸的计贸特性要求计破特性技术要求上、下压板宽度40.0mm0.1mm上、下压板长段40min上、下压板厚度IOmm4.2 上、下压板工作面平面度上、下压板工作面的平面度不大于O-O1.mnu4.3 上、下压板长度方向的两端面边重合度上、卜压板长度方向的两端面边不重合最大偏差不大于0.2mmo4.4 上、下压板距离上、下压板自由距熟大于45mm。当抗压夹具上放罚.23OOg独码时，上、下
6、压板距曲应在37mn-42mm之间。4.5 定位销顶面高出下压板工作面距离定位销顶面高出下压板工作面距离不大于5mm,注：校准工作不判断合格与否.上述讨量物柢要求仅供参考.5校准条件5.1 环境条件5.1.1 校准时室内温度为(10-35)匕。5.1.2 校准时室内相对湿度不大于80%。5.1.3 校准应在振动等其他影响凡不时测成结果产生影响、周围无腐蚀气体的环境下进行。5.2 测域标准及其他设备表2测量标准及其他设备序号校准项目测量标准1上、下压板尺寸通用卡尺:MPE：0.03mm2上、下压板平面度刀口尺：MPE：3.0m:鳍块：S等；塞尺：0.0Imm厚度极限偏差0.003mm3上、下压板
7、长度方向的两端面边重合度专用检具:见附录E：塞尺：0.2mm厚度极限偏差0.008mm4上、下压板距离通用卡尺：MPE；0.03mm；硅码：A*等级注：允许使用满足测量不确定度要求的其他系量标准及谀各.5.3 其他条件首先检查外观，外表面平整光洁，无影响夹具正常使用的碰伤和划痕，底座平齐，无凸出和凹进：下压板与框架接触紧密，传压柱进行导向下压时夹具运转平滑、无阻涩和旷动，导向销与导向槽配合无卡滞，上压板随着与专用检具接触能自动找平,撤销外力后传压柱能自动返回原位。确定没有影响校准计量特性的因素后再进行校准。6校准项目和校准方法6.1 上、下压板尺寸使用通用卡尺测量上、下压板宽度，在长度方向中间
8、和两端三个位置进行测量。测量上、卜.压板长度和厚度最小值。也可使用40mm和IOmm量块进行比较测量。6.2 上、下压板工作面平面度在被测面的纵向、横向和对角线方向上用刀口形直尺和量块进行测量，取最大值为被测面的平面度。也可使用刀口形直尺配合厚度为SO1.mm的塞尺进行测量，塞尺应不能通过间隙。6.3上、下压板长度方向的两端面边重合度将专用检具放入抗压夹具上、下压板之间,对齐，将传压柱卜压使上压板与专用检具接触,端面的重合度，如图2所示。r-jmm37mm50mm图E.1专用检具外形示意图D-1-2专用检具形状公差专用检具上、卜工作面平行度不大于0.01mm：专用检具上、卜工作面和船工作面平面度不大于0.01mm；专用检具侧工作面相对于上、下工作面的垂直度不大于0.05mm。D.2校准方法D.2.1专用检具尺寸使用通用卡尺测量专用检具尺寸，在中间和两头位置进行测量.取平均值为测量结果。D.2.2专用检具工作面表面粗糙度使用表面粗糙度比较样块进行比较测地。D.2.3专用检具形状公差使用-:坐标测量机测址专用检具形状公差.注：允许使用满足测量不碳定度要求的其他测量标准及设备进行校准。
