    D5000系统使用手册AVC.docx

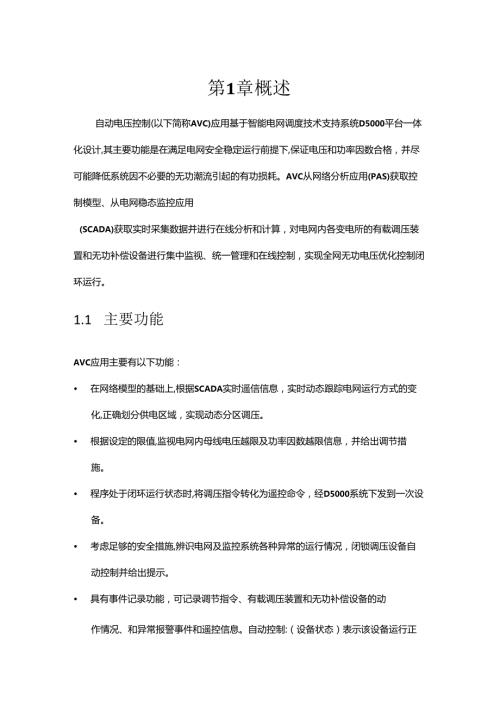

    1、第1章概述自动电压控制(以下简称AVC)应用基于智能电网调度技术支持系统D5000平台一体化设计,其主要功能是在满足电网安全稳定运行前提下,保证电压和功率因数合格,并尽可能降低系统因不必要的无功潮流引起的有功损耗。AVC从网络分析应用(PAS)获取控制模型、从电网稳态监控应用(SCADA)获取实时采集数据并进行在线分析和计算,对电网内各变电所的有载调压装置和无功补偿设备进行集中监视、统一管理和在线控制,实现全网无功电压优化控制闭环运行。1.1 主要功能AVC应用主要有以下功能: 在网络模型的基础上,根据SCADA实时遥信信息,实时动态跟踪电网运行方式的变化,正确划分供电区域,实现动态分区调压。

    2、 根据设定的限值,监视电网内母线电压越限及功率因数越限信息,并给出调节措施。 程序处于闭环运行状态时,将调压指令转化为遥控命令,经D5000系统下发到一次设备。 考虑足够的安全措施,辨识电网及监控系统各种异常的运行情况,闭锁调压设备自动控制并给出提示。 具有事件记录功能,可记录调节指令、有载调压装置和无功补偿设备的动作情况、和异常报警事件和遥控信息。自动控制:(设备状态)表示该设备运行正常,无异常告警及保护事件,设备允许AVC自动控制。设备闭锁:(设备状态)表示该设备运行异常,不允许AVC自动控制。设备闭锁状态有“人工闭锁、”自动闭锁”和“全闭锁”三种。人工闭锁:调度监控人员指定设备在AVC应

    3、用下不可控.人工闭锁状态只能由人工解除。自动闭锁:AVC系统判断设备异常,不可控,自动闭锁状态由告警信号或保护信号触发,当所有告警信号及保护信号复归后,自动闭锁状态可自动解除。全闭锁:设备即有人工闭锁,又有自动闭锁的状态。告警信号:AVC对设备的运行情况进行监视和分析,出现异常情况时.闭锁设备的自动控制。常用的告警信号有主变滑档、容抗器拒动、母线单相接地等,保护信号:AVC保护信号由SCADA保护信号关联AVC设备生成,当D5000系统收到保护动作信号时,可自动闭锁关联的AVe设备.命令类型:分为控制和”建议和提示三种。控制:表示本系统对设备进行分析计算.并对其进行直接发命令控制,不需要值班员

    4、手动遥控。建议:表示本系统对设备进行分析计算.但不会对其进行直接发命令控制,只是提示值班员对设备进行操作。提示:表示本系统对设备进行分析计算,发现设备不具备控制条件,提示值班员检查设备情况。操作类型:对于电容器和电抗器,操作类型分为投,和“切”;对于变压器,操作类型分为.升和“降”。电容状态:容抗器闭锁状态以及电容器开关位置;图2-2厂站控制状态图注:图例中,除了厂站名“姚官屯”、母线名如IOkVI母、主变名如-1#变”、容抗器名“521”等,其他汉字均为图元,不同颜色对应设备不同的控制状态。如厂站状态对应绿色的“闭环”和红色的“开环两种状态。母线、主变及容抗器在AVC下有四种状态:投入(绿色

    5、人工闭锁(灰色)、自动闭锁(红色)、全闭锁(黄色)。容抗器开关显示电压色,母线电压和主变档位等动态数据的颜色在AVC应用下无意义.2.2 控制状态图操作2.2.1 厂站开闭环切换厂站控制状态的切换方法为在开环,上右键,选择.厂站控制变位.,在弹出的窗口中输入用户名和口令,即可将相应状态切换为闭环”如图2-3所示。E2-3厂站开环、闭环状态切换2.2.2 人工闭锁及解锁人工闭锁母线、主变或容抗器的方法为在设备状态图元上右键单击,在弹出菜单中选择人工闭锁.,如图2-4所示,在提示框中输入备注,如图25所示,点击OK后即完成对该设备的人工闭锁操作。解锁人工闭锁操作在右键菜单中选择.解除人工闭锁,

    6、如图2-6所示,弹出对话框显示备注信息,如图2-7所示,点击确认后即可解除该设备的人工闭锁。图2-4设备人工闭锁操作图2-5人工闭锁输入备注图2-6设备人工解领操作图2-7人工解燃备注信息注:闭锁和解锁设备均需用户具有AVC置数权限,且在设备所在贡任区.2.2.3 详细信息查看在厂站、母线、主变或容抗器状态图元上单击右键,选择显示相关信息“,可弹出窗口查看厂站或设备的详细信息,如图2-8所示。图28设备详细信息检索设备详细信息展示该设备是否参与AVC计算、开闭环状态、该设备所有的告警信号及保护信号、成近半小时的控制策略,如图2-9所示:图2-9设备详细信息责任区控制用户对不属于当前责任区的厂站

    7、进行操作时,AVC提示用户不在当前责任区,如图2/0所示,且所有菜单均不可选,如图21.I所示。图2/0责任区提示框图2/1右钺菜单不可用2.2.4 闭锁查看与解除AVC闭锁信号主要分为两类:告警信号和保护信号。告警信号由AVC内部检测并触发,保护信号由关联的SCADA中保护信号触发生成.系统中所有告警信号类型及其闭锁逻辑见附件I:告警信息类型、AVC闭锁信号是为了方便监控人员了解AVC设备闭锁的原因并进行相应的处理。设备被自动闭锁时.监控人员应及时查看具体的闭锁信号,检查原因并处理。在确认问题已解决后,该设备可以投入AVC自动控制时,需及时解锁告警或保护信号。自动复归类型的闭锁信号在问题消失

    8、后可自动复归。闭锁浏览及解锁在闭锁设备上点击右键,弹出菜单选择显示相关信息.,可显示当前设备的闭锁状态及闭锁原因。也可切换到闭锁信息画面,查看当前系统内所有已出现的告警及保护信号。信息提示中显示的闭锁状态和闭锁原因,如图2-12所示。图2-12设备闭领详细信息需要解除闭锁时,在闭锁设备上点击右键,选择“解除告警闭锁或解除保护闭锁”,如果当前无保护信号,,解除保护闭锁的按钮是灰色不可选的,若SCADA保护信号未复归,该按钮也不可选,如图2-13所示。点选”解除告警闭锁后,会弹出确认窗口,请求确认解锁设备,确认之后显示当前设备的告警信号,选择“确认解锁.则会解锁这些信号.图2-13解锁设备告警信号

    9、同样在“闭锁信息”画面中也可对单个告警(保护)进行解锁操作,如图2-14所示:图2-14闭根信息中解馍操作复归方式AVC闭锁复归方式有自动解锁和人工解锁两种:自动解锁:当AVC检测到触发某类告警或保护闭锁的信号复归时.将自动解除对相关设备的闭锁;对于AVC告警信号,还可设置为在告警信号复归后,延时一段时间(时间可设置)解锁;人工解锁:AVC检测到触发某类告警或保护闭锁的信号复归时,不会自动解除对相关设备的闭锁,而需通过人工确认的方式解除闭锁。告警信号AVC告警信号是为保证AVC安全运行由AVC系统定义的一系列告警信号,当此类信号触发时.闭锁相应设备并发出告警信号。此类信号的触发和解除由AVC系

    10、统完成.AVC告警信号类别定义在AVC告警类型表中.系统根据每个告警类型对应的设备生成具体的告警信号。是否抑制告警“选为是”时,将不处理此类告警。保护信号AVC保护信号由维护人员在SCADA保护节点表中拖入需闭锁的AVC设备而触发生成,一个保护信号最多可闭锁4个设备。AVC接收到保护动作信号时闭锁对应设备.接收到复归信号时可自动复归。常用的保护信号包括主变的轻重瓦斯信号、过载信号等,以及容抗器的过流、过压保护。由于各站配置的保护不同.需继电保护专业人员提供哪些保护需闭锁主变调档及容抗器开关投切,并指定复归方式。保护信号的复归方式默认为人工解锁.可人工改为自动解锁方式。瞬动类型的保护信号禁止设定

    11、为自动解锁方式。注:瞬动类型的保护信号不能设定为自动解锁.是因为AVC根据EMS系统接收到的保护复归信号解锁AVC保护信号。瞬动类型的保护信号在动作后立即复归,如设定为自动解锁的AVC闭锁信号,则不能起到闭锁设备的作用。有可能控合开关,引起后备保护动作,造成故障扩大.凡是复归信号不代表故障已解除,可投入自动控制的保护信号.均不能设定为自动解锁。2.3 控制策略控制策略是AVC根据当前电网状态综合计算后得出的调节措施,在开环运行时.给出建议和提示策略供监控人员参考,在闭环运行时,则直接控制相应设备。其内容如下图所示.如图2-15所示。命令时刻:命令发出的时刻;厂站ID:该命令所属厂站;原因:命令

    12、发出的原因(如母线电压低、所属单元无功欠补等);措施:对该命令的响应措施(如投切电容器,调档等);命令类型:开环运行时为“建议”;闭环运行时为控制”,会下发遥控命令;若无调节措施,则为“提示“处理状态:对于闭环运行时命令类型为“控制”的策略,发命令后在一定时间内若设备成功动作,则处理状态为“执行成功”,并记录执行时刻,否则处理状态为“执行失败。处理状态对于开环“建议无意义。执行时刻:闭环运行,且该策略执行成功时,展示该策略的执行时刻。图2-15AVC控制策略界面策略详细情况在关注策略上右键单击.弹出菜单选择“显示详细情况,如图2-16所示:图2-16AVC控制策略右键弹出对话框如图4-17所示

    13、当前策略显示官庄站IOkV2母电压低,当前电压IO.1.()kV.电压限值为10.1.5kV至IO65kV,无功欠补,当前无功.88MVar,无功限值为0到1.67MVa需要投入电容。按照容量及动作次数排在厂站信息和其他设备信息表中也可以使用右键菜单显示详细信息,完成人工闭锁和解锁、解除告警及保护信号等操作.这部分功能参见2.2中的常用操作。2.6 分区切换在分区信息表中右键点击某一区域,在菜单中选择.显示本区域.,可查看该区域的详细信息,如图2-24所示。图2-24AVC分区显示本区域只显示当前分区的所属设备.如图2-25所示。图2-25AVC苏村2#主变分区设备信息可见苏村站#2主变分区

    14、内包含了苏村I1.okVII母和IokV1.1.母,下属长乐和大营站全站设备。2.7 动作查询AVC动作查询界面列表显示电容器开关动作和主变调档事件,记录动作时刻、动作前后电压、是否AVC操作等内容“图2-26AVC动作查询电容器动作事件表和变压器动作事件表中记录最近发生的设备动作事件,同时AVC也将动作事件保存到历史库.可通过告警查询工具方便地进行查看,关于告警查询工具的使用参见平台相关使用手册,本节不再赘述。2.8 分区拓扑展示点击AVC主画面上的拓扑展示,可打开AVC分区拓扑展示工具,如图2-图2-27AVC分区拓扑展示工具通过分区拓扑展示工具可以查看AVC实时分区的情况,以及各节点的电

    15、压、无功和设备闭锁状态等相关信息。在查找框内输入厂站中文拼音的首字母可以进行查找定位,比如希望查找希望站,可以输入XWZ-,点击“查找”即可。2.9 历史查询AVC采用和平台D5000一体化设计,可以通过D5000的告警查询功能查询AVC的历史记录“AVC在告警查询工具中单独分类,包括AVC变压器动作事件、AVC告警信息事件、AVC电容器调压事件、AVC操作信息事件、AVC调压命令事件。AVC历史查询界面如图2-28,查询方法参见D5000告警查询工具使用方法。图2-28平台告警查询界面 AVC变压器动作事件AVC变压器动作事件记录了变压器高压侧分接头位置的变化情况。告警状态包括:AVC操作失

    16、败、AVC操作成功、人工操作等。 AVC告警信息事件AVC告警信息事件记录了所有AVC告警信号发生和复归的情况(人工复归记录在AVC操作事件中)。告警状态包括:三相电压不平衡、主变滑档、主变过载等所有告警类型。 AvC电容器调压事件AVC电容器调压事件记录了容抗器的投切情况。告警状态包括:AVC操作失败、AVC操作成功、人工操作等。 AVC操作信息事件AVC操作信息事件记录了所有在画面上人为的操作信息(数据库中的修改操作不会记录),如闭锁、解闭锁、修改参数等。 AVC调压命令事件AVC调压命令事件记录AVC所有发出的调节指令.告警状态包括:建议、控制、提示。2.10 报表统计点击主界面上的“统

    17、计查询”,即可打开AVC统计查询工具。该统计查询工具可以查询:I、设备动作次数(可分厂站、主变、电容器、电容投运时间、日统计);2、电压合格率;3、功率因数(力率)合格率;4、控制策略。可按日查询,也可查询多日的记录,支持将查询结果保存为EXCE1.表格。查询方法:先选择厂站.再选择开始时间和结束时间,最后点击“统计查询。查询结果如图2-29。图2-29设备动作次数查询结果查询结果可以保存成报表文件,方法是点击“保存内容”.在弹出的对话框中选择保存路径和文件名,点击Save*即可。保存的报表文件支持用EXCE1.直接打开,可用FTP等工具将生成的报表文件捷贝到WINDOWS环境下,用EXCE1

    18、查看。第3章系统维护3.1 模型维护本节将以新厂站接入AVC系统为例说明AvC系统维护需要做的各项工作。新建厂站接入AVC控制需要进行生成网络模型、生成AVC模型、测试投运等几个步骤,流程如图3-1所示:图3-1AVC厂站接入流程图考虑网络安全防护和方便维护,AVC作为EMS的一个重要应用子系统.与平台一体化设计,数据流无缝衔接。AVC从PAS网络建模获取静态电气网络模型,并能由建模软件自动生成控制模型和进行严格验证,控制模型定义厂站、母线电压监测点、功率因数监控点、控制设备(有载调压变压器及容抗器等)等记录并形成静态的联结关系。AVC系统建模数据流程如图3-2所示:图3-2AVC系统建模侬

    19、据流程图3.1.1 建模前准备核对设备所属应用在厂站一次接线图上核对所有设备是否都已经选择了投运,尤其是厂站进线、母联开关和变压器绕组。所有设备是否都选择了PAS和AVC应用,尤其是开关是否选择了PAS和AVC应用。点击拓扑者色,查看厂站拓扑是否正常,将所有关键刀闸和手车置为遥信封锁合。查看设备是否选择了PAS和AVC应用的方式如图3-3:图3-3核对设备是否选择了PAS和AVC属性厂站节点入库及参数填写将该厂站节点入库,在数据库dbi中核对该厂站主变的分接头类型1D、电容器的额定容量以及厂站进线的长度和线路类型参数是否填写好。AVC所需参数类型如下表所示:参数类型参数名称数据库位置备注变压器

    20、参数主变分接头类里IDPAS_MODE1./变压器绕组表/主变高压侧/分接头类型ID变压器叁数主变容量PAS_M0DE1./变压器绕组表/主变高、中、低压恻/绕组正常额定功率姬数主变额定电压PAS_M0DE1./变压器绕组表/主变高、中、低压侧/额定电压变压器参数正序电阻标幺值PAS_MODE1./变压器绕组表/主变高、中、低压测/正序电抗标幺值可填默认值0.02电容器弁数容抗器类型PAS_MODE1./容抗器表/容抗港类型电容器钥K额定电压PAS.MODE1./容抗器表/额定电压电容器参数额定容量PAS_M。DE1./并联电容电抗器表/额定容量线路叁数电流正常限PAS_MODE1./交流线段

    21、表/电流正常限可填默认值1000线路叁数正序电抗标幺值PAS_MODE1./交流线段表/可填默认值测试弹窗口机器:供自动化人员对新加入厂站的设备进行闭环测试时使用,选定后会有请求确认执行的窗口弹出在该机器界面上,由人工干预执行;全局参数可在参数管理界面修改,双击要修改的参数,在弹出对话框中选择要修改的值。也可在数据库中“AVC控制参数表”中直接修改。3.2.2取数周期与次数AVC每个周期从SCADA中获取一次实时数据,判断越限的条件是需要满足连续几个取数次数都越限才认为是越限,.取数周期是一个全局参数,一般设置为IO秒,也可以根据实际情况进行调整,即每隔10秒从SCADA中取一次量测数据。取数

    22、次数有全局.每个站也可以设置单独的取数次数,如果厂站设置了单独的采样次数,就使用用单独的,否则采样全局采样次数,A全局参数设置:参数维护界面上直接设置,或者在数据库中维护:打开AVC控制参数表,设置取数次数,取数周期:如图3-7所示:B3-7全JVJMt次敷与日期*S厂站单独设黄:在数据库中维护:打开AVC厂站表.设置“采样次数,如图3-8所示:三3-厂站限值类型可选择.正常限值.、“低限值”、“一季度限值一等,满足不同考核类型的需求.系统选择何种限值类型需要在界面或数据库中设定,具体可参考。注意:选择使用了某限值类型,必须事先在“AVC全局运行参数表中定义好,否则将造成获取限值出差。比如.如

    23、果选择使用了1一季度限值.,而在,AVC全局运行参数表中未定义“一季度限值,的限值,将会造成异常。单独电压参数设置需要先定义电压限值时段参数,打开AVC电压限值时段表,根据需要添加记录,如图3-12所示:图3-12AVC电压限值时段表电压限值时段表的时段设置方式和全局运行参数表不同,一条记录包含了一整天的时间段,以时间分隔点区分,展多支持8各时段。如上例中,时段I是从默认的00:00:00至时段I分隔点06:00:00.本时段可填的电压参数为”电压上限、电压下限。注意最后的时段分隔点要以23:59:59结束。注意.为对责任区过滤显示功能的支持.另需把该表中的责任区、厂站d这两个字段维护好,责任

    24、区”采用下拉菜单选择的方式.厂站IIy同样采用下拉菜单.选择本责任区中的任一个厂站即可.这样其他责任区用户就看不到该条记录。然后打开AVC母线表.在对应记录的域“时段类型中选择刚才新建的时段名称,如图3“3所示。则全局参数中的电压参数对此厂站失效,特殊电压限值参数对此母线生效.图3-13AVe母线表选择时段类型3、功率因数参数和有功轻负荷门楼,以及允许倒送及吸收系数,既有全局限值,也可针对变电站独立配置.均支持时段划分无功限值模式设置在数据库AVC厂站表中设置,无功限值模式”,如图3-15所示:图3-15厂站设置无功限值模式全局无功参数设置在数据库AVC全局运行参数表中设置无功类型限值:功率因

    25、数上下限、有功门槛值及电容折算法需要的.倒送系数”和”吸收系数.,如图3-16所示:图3-16全局无功限值设置独立无功参数设置打开AVC无功限值时段表.根据需要添加一条记录,如图3-17所示:图3-17AVe无功限值时段表注意无功限值时段表的时段设置方式和全局运行参数表不同,一条记录包含了一整天的时间段,以时间分隔点区分。如上例中,时段I是从默认的(XMXMX)至时段I分隔点06:00:00.本时段可填的无功参数值为“功率因数上限、”功率因数下限、.有功门槛值1”、倒送系数、”吸收系数注意最后的时段分隔点要以23:59:59结束。注意,为对责任区过滤显示功能的支持.另需把该表中的.责任区、厂站

    26、这两个字段维护好.责任区”采用下拉菜单选择的方式,厂站I。“同样采用下拉菜单.选择本责任区中的任一个厂站即可,这样其他责任区用户就看不到该条记录。然后打开AVC厂站表,在对应记录的域时段类型中选择刚才新建的时段名称.如图3-18所示。则全局参数中的无功参数对此厂站失效,特殊无功限值参数对此变压器生效,然后打开AVC变压器表或AVC电容器表,在对应记录的域.时段类型中选择刚才新建的时段名称,如图3-22所示。则全局参数中的动作次数参数对此厂站失效,特殊动作次数限值参数对此变压器生效。图322AVC变压器表选择时段类型3.2.8并列档位维护如果两台并列运行的主变存在档位不一致时,需要维护AVC并列

    27、档位对照表,如图3-23。图323AVC并列档位对照表如两台主变对应关系如下表:1号主变12345672号主变57911131517设置方法如下:一般选择一台主变为标准.比如I号主变”,则:对于参考标准主变,1号主变,按实际填写,即“1档位.填T”、-2档位”填2、口档位”填“3、依次轮推。对应2号主变,按对应关系填,当实际为多少档位时对于标准主变的档位值.因此“5档位,填T、7档位”填“2”、9档位填3,依次轮推。每个对应的档位可都填写为“(T。329告警延时自动复归对于部分告警可配置为是否延时自动复归,数据库AVC告警定义表是否自动复归:设置是否启动自动延时复归是否自动时间:设歌的延时时间

    28、单位为:秒如图3-24.对设备拒动告警设置了延时3600秒自动复归,可以根据时间情况,可将拒动、手工操作等告警设置是否需要延时自动复归。图3-24AVC告警延时自动闭榻设置1.1.10 AVC遥控关系表维护AVC和D5(XN)平台一体化设计,数据无缝衔接,AVC采取筛选遥信的方式获取设备遥控点号.遥控点号和D5000系统严格保持一致。只有电容器开关或变压器分接头才能进行自动遥控。避免由于维护不及时或操作失误引起的误控风险。通过AVC遥控关系表筛选AVC可遥控的遥信点,如图3-25所示:图3-25AVC遥控关系表在AVC遥控关系表中维护好记录信息后,在AVC电容器表和AVC变压器表中可以看到A

    29、VC取到的遥控点号信息,可以与FES下行遥控信息表中的遥控点号进行比对。注:设备未参与计算,或者冷备用状态下不会获取遥控点号。在AVC遥控关系表中填入需要遥控设备的遥控【D号、厂站ID、开关类型、运行模式.如图3-26所示。遥控ID号需要用检索器关联设备表中的记录,变压器分接开关关联变压器绕组表,电容解开关关联断路器表。运行模式有测试态”和“运行态”。测试态下该点AVC遥控时会弹出对话框请求调度员确认,可称作“半闭环”状态;运行态下AvC遥控将直接下发,不用经过调度员确认。图3-26录入AVC遥控关系表1.1.11 保护信号关联在SCADA保护节点表中关联AVC闭锁设备,最多可关联四个AVC相

    30、关设备.关联方式为使用检索器将变压器表或并联容抗器表中的设备记录拖拽到AVC相关设备ID1.等域中,如图327所示。图3-27保护节点表关联AVC相关设备3.3 绘制AVC控制状态图AVC控制状态图是平时调度员使用AVC时监视的主画面,增加新厂站后需及时维护。控制状态图上的各个图标关联对应AVC设备表的指定域.具体参见图3-28oAVC厂站表自动控制AVC变压器表闭锁状态,母线表线电压-AVC变压器表闭锁状态AVC变压器表当前档位AVC电容器表开关状态AVC电容器表闭锁状态图3-28控制状态图图元对应的实时库域3.4 测试投运在AVC厂站表中将新加入厂站的“排除计算”改为.否.,AVC母线表、

    31、AVC变压器表、3、VC电容器表中将新加设备的11参与计算.该为“是”.即可开始开环测试。进行AVC闭环遥控测试前首先确保SCADA遥控试胎传动成功,建议首先使用测试态做遥控测试。配置闭环测试的步骤:(1)将AVC遥控关系表中运行模式的“测试态改为运行态,如图3-29;图3-29修改AVC遥控关系表的运行模式(2)将AVC主画面的自动控制改为是;(3)将控制状态图上该站的“开环修改为“闭环“,如图3-30;S1.3-30控制状态图的闭环状态(4)通过观察控制策略了解Ave系统的控制情况“第4章常见问题(FAQ)1、控制状态图关联时,找不到对应的设备。说明建模时设备没成功建模,估计该设备由于PA

    32、S属性未选或是画图时拓扑没连接正确导致设备没成功节点入库。检查PAS属性是否选和拓扑关系是否正确.更新节点入库,模型验证,AVC重新建模,2、设备拓扑关系都正常,但却显示冷备用.查看AVC变压器表和AVC容抗器表“参与计算”是否选是“3、控制状态图上,关联的电压档位等数据显示0,但SCADA有值。先检查检索器关联的域是否正确;若关联没问题:一般是因为模型拓扑失电造成的。切换到“自动电压控制“下拓扑若色”是否正常。若整厂站拓扑失电,笠看是否进线开关刀闸断开,或是上级厂站开关刀闸断开,或上级厂站整厂站拓扑失电。附件1AVC主要进程AvC的主要进程有:序号进程名说明备注1avc-mainAVC主进程

    33、数据采集、拓扑分区、策略生成常驻进程2avc-send数据刷新进程,主要负贵将计算数据刷新到实时库及界面上供使用人员浏览常驻进程3avca1.m告警进程,接收保护信号、实时降维护信息并处理常驻进程4avc_yk_op遥控接口进程,接收主程序发出的遥控命令,并转发至前置.常驻进程5avc_opAVC画面操作进程,负货处理使用人员在界面上的右键操作常驻进程6avctop-serverAVC拓扑分区展示工具服务端常驻进程7avctop-c1.ientAVC拓扑分区展示工具服务端8avc_$tatAVC统计包询工具9AVjyk_mmiAVC遥控测试客户端接口程序10Avc-yk-ctr1.AVC遥控

    34、测试客户端界面程序11avcmd1._update_net_dvcAVC建模第1步,更新网络模型12avcmd1._update_ct1._dvcAVC建模第2步,更新控制模型13avcrt_update_dvcmd1.AVC建模第3步,更新实时模型14avcrt_sync_dvcmdI备机全库同步程序附件2AVC告警类型定义明1设备拒动电容/主变主变、容抗涔类告警信号,在闭环运行时,当对生变/容抗器连续3次(次数可分别设置)自动控制均失败时,判为主变/容抗器拒动,闭锁该设备.此类告警信号必须由人工解锁2主变滑档主变主变类告警信号,在闭环运行时,当AVC对主变的一次调档命令造成档位变化大于或等

    35、于两档时,判为主变分接头滑档,闭锁该主变。为避免量测抖动造成误闭锁,此告警信号仅针对AVC调节的主变调档事件,如主变有空挡需滑过,可在AYC变压器表中“空档位设置。此类告警信号必须由人工解锁3并列主变错档主变主变类告警信号,当并列运行主变档位不对应时,闭锁相应主变。恢复对应或分列运行时自动解锁4手工操作电容/主变主变、容抗器类告警信号,当系统检测到有非AVC控制的主变档位变化和容抗器状态变化时,判为手工操作,闭锁相应设备。此类告警信号必须由人工解锁5遥测遥信不匹配电容容抗器类告警信号,当容抗器开关为分,同时电流或无功量测值大于残差,认为该容抗器遥测遥信不匹配,闭锁该容抗器,反向亦然。为避免容抗

    36、器投切后由于遥信遥测数据变化有先后,而导致本告警频繁地动作和更归,在判断本告警信号动作时增加了延时。容抗器冷备用时不会检查本告警。任测恢复正常时自动解锁6拓扑异常电容/主变/母线生变、容抗器、母线类告警信号,设备在AVC下拓扑分区失败,则发此告警,需仔细检杳设备到上级正常厂站之间的连接。此告警在拓扑正常时自动解锁。7主变过我主变主变类告警信号,当主变窝压侧电流值大于限值时,认为该主变过我,闭锁该主变,限值可由主变高压恻额定电流与过我系数(默认80%)乘积得到,也可人工设定。低于限值时自动解锁8母线过电压母线母线类告警信号,当母线电压高于设定安全上限时,闭锁该母线。各电压等级母线安全上限可在AV

    37、C全局运行参数表中设置。母线电压低于限值时自动解锁9母线欠电压母线母线类告警信号,当母线电片低于设定安全下限时,闭锁该母线,各电压等级母线安全下限可在AVC全局运行参数表中设世。母线电压高于限值时臼动解锁10动作次数越限电容/主变主变、容抗器类告警信号,当主变和容抗器动作次数达到该时段内设定的最大可动作次数时,闭锁相应主变和容抗器。进入卜.一个时段或人工修改限值,生变和容抗罂动作次数小于最大可动作次数时,此告警自动解锁11冷备用电容主变、容抗冠类信号,当容抗器刀间为分,主变开关或刀闸为分时,认为该设备处于冷备用状态,闭锁相应设备。此告警信号可自动解锁12电压不刷新母线母线类告警信号,当母线线电

    38、压量测值连续一段时间(可设置)不变化时,认为该母线量测不刷新,遥测异常不可信,闭锁该母线。当电压核或变化时可自动解锁13调档异常主变主变类告警信号,在闭环运行时,当对主变的一次谢档命令造成主变反向调节,或者没有相应方向的电压变化,则认为调档电压异常,闭锁该主变.为避免量测抖动造成误闭锁,此告警信号仅针对AVC调节的主变调档事件。此类告警信号必须由人工解锁14相电压异常母线母线类告警信号,当检测到母线单相接地(接地相电压低于门槛值,且非接地相电压偏差小于设定值)或者不平衡(任两相之差大于基准值*不平衡系数)时,闭锁该母线.相电压恢攵正常时可自动解锁15取测坏数据母线母线类告警信号,当从SCADA读取的母线线电压垃测值带有坏数据标志(越合理范围、工况退出、不变化、可疑、未初始化、封锁、巴数、非实测)时,认为该母线为量测坏数据,遥测异常不可信,闭锁该母线。量测坏数据标志解除时可自动解锁16挂牌电容/主变主变、容抗黯类告警信号,对设备挂牌时(电容容支持挂牌牌开关和电容器上,主变仅支持挂在主变设备上),AVC读取该挂牌信息并闭锁相应设备。解除标志牌时可自动解镇17主变连续同方向谢档主变主变类告警信号,为避免量测异常时导致主变连续谢档,若主变在设定的时间段内同方向调节次数大于等于设定次数则闭锁,闭锁该主变.此类告警信号必须由人工解锁
