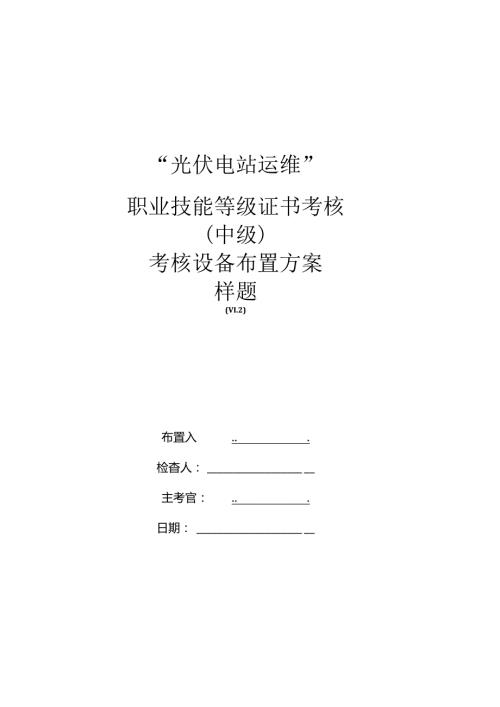

    1、光伏电站运维”职业技能等级证书考核(中级)考核设备布置方案样题(VI.2)布置入.检杳人:主考官:.日期:一、智能运维实训系统设置要求一、光伏组件及光伏阵列光伏组件及光伏阵列考前设置状态如卜图所示,8块光伏组件与4组光伏阵列均未连接,要求学校提供2组组串延长线,另外2组需考生自主制作.盘惴克教爵二、直流汇流箱直潦汇流箱考前设置状态如下图所示:1 .直流侧进线,全部红色或黑色光伏线,且抽出至箱体外:2 .正负极熔断器均处于断开J1.未安装保险四.的状态,保险统统存放至工位指定位置:3 .拆除主控模块与电流采集器之间的H1.B排线,拆除主控模块与通讯接线端子之间的485通讯线(注意:通讯线要求学

    2、生自己制作,并设置相应号码管);4 .保护熔断器和输出总开关处于断开状态5 .主控模块通讯地址统一设置为247:三、并网逆变器并网逆变器考前设置状态如下图所示:1 .逆变器底部直流开关处于关闭状态:2 .直流侧处于未连接状态:3 .通讯线处于未连接状态:4 .交流Wf处于未连接状态(交流侧电缆拆除,放置在工位指定位置)5 .逆变器通讯地址统设置为99:四、并网配电箱并网配电箱考前设置状态如下图所示:1 .电表通讯线AB通讯线设置为反接状态:2 .上下室刀闸及开关均处于断开状态:3 .交流输出他电缆处于未连接状态(放置在学生工位指定位置):五、市电开关市电开关考前处丁断开状态,如下图所示:六、智

    3、能监控模块智能监控模块号前设置状态,如下图所示:1.通讯网线处于未连接状态:二、实训管理软件平台设置要求表1实掾考试奇数场故障设置方案光伏组件故障组串I可路故障组件PV1.正常组件PV5正常1路组串正常组件PV2二极管击穿组件PV6部分糊坏2路组小短路组件PV3正常组件PV7正常3路组串断路组件PV4断路组件PV8正常4路组串正常直流汇流箱故障逆变器故障并网配电箱故障口流防缶器正常通讯线失效并网断路器过压跳时通讯线正常交流防雷器失效通讯戏失效表2实操考试偶数场故障设置方案光伏批件故障组串回路故障组件PV1.部分损坏组件PV5正附1路组用正常组件PV2:极管击穿组件PV6部分损坏2路组申短路组件

    4、PV3正常组件PV7正常3路组申断路组件PV4斯路组件PY8正常4路组中正常直流汇流箱故障逆变器故障并网配电箱故障出流防雷器正常通讯线失效并网断路零正常通讯线正常交流防雷零失效通讯线失效三、考试工位耗材配置要求一、设备箱内拆卸材料1.设备箱内拆卸材料如卜.:序号名称规格数*品注1交流电缆/1条重更利用,无需学生制作二、考试耗材1.考试耗材需求如卜.(单个工位):序号名称规格对应图片序号一、拆卸利用材料I交流电缆/1条二、电缆及连接器2MC1.连接器公义8个3MCI连接器母头8个IMG1连接器内芯母芯8个5MC4连接器内芯公芯8个6光伏专用电缆红色1卷7光伏专用电缆黑色1卷8通讯线蓝色1卷IO9通讯线黑色1卷1110通讯专用电缆/11211姐一延长线/13三、辅材12扎帘/10根1413整块/5个15M号码管485A2个1615号码管485B2个16接线端子红4个17
