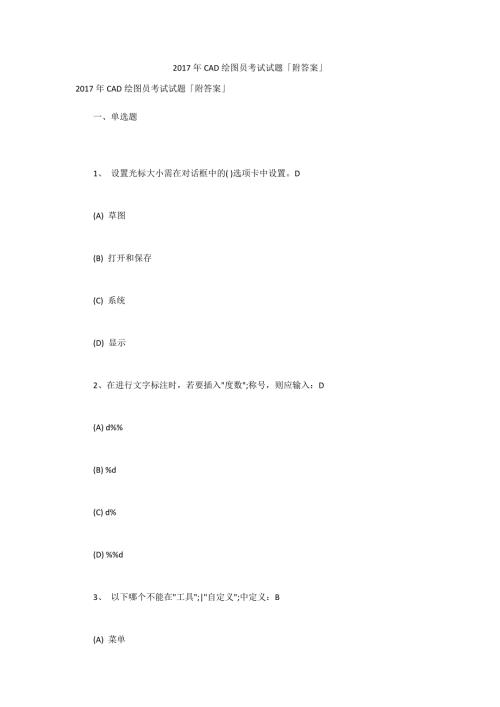

1、2017年CAD绘图员考试试题附答案2017年CAD绘图员考试试题附答案一、单选题1、 设置光标大小需在对话框中的( )选项卡中设置。D(A) 草图(B) 打开和保存(C) 系统(D) 显示2、在进行文字标注时，若要插入度数;称号，则应输入：D(A) d%(B) %d(C) d%(D) %d3、 以下哪个不能在工具;|自定义;中定义：B(A) 菜单(B) 状态栏(C) 工具栏(D) 键盘4、半径尺寸标注的标注文字的默认前缀是：( ) B(A) D(B) R(C) Rad(D) Radius5、下面哪个命令用于为图形标注多行文本、表格文本和下划线文本等特殊文字：A(A) MTEXT(B) TEX
2、T(C) DTEXT(D) DDEDIT6、 如果要标注倾斜直线的长度，应该选用下面哪个命令：B(A) DIMLINEAR(B) DIMALIGNED(C) DIMORDINATE(D) QDIM7、 快速引线后不可以尾随的注释对象是：C(A) 多行文字(B) 公差(C) 单行文字(D) 复制对象8、下面哪个命令用于在图形中以第一尺寸线为基准标注图形尺寸：A(A) DIMBASELINE(B) DIMCONTINUE(C) QLEADER(D) QDIM9、下面哪一类字体是中文字体：C(A) gbenor.shx(B) gbeitc.shx(C) gbcbig.shx(D) txt.shx10
3、使用命令标注圆或圆弧时，不能自动标注( )选项。C(A) 半径(B) 基线(C) 圆心(D) 直径11、ARRAY命令与块参照中的哪一个命令相似：A(A) MINSERT(B) BLOCK(C) INSERT(D) WBLOCK12、下面哪一项不可以被分解：D(A) 块参照(B) 关联尺寸(C) 多线段(D) 用MINSERT命令插入的.块参照13、如果要删除一个无用块，使用下面哪个命令：A(A) PURGE(B) DELETE(C) ESC(D) UPDATE14、在打印样式表栏中选择或编辑一种打印样式，可编辑的扩展名为：C(A) WMF(B) PLT(C) CTB(D) DWG15、在保
4、护图纸安全的前提下，和别人进行设计交流的途径为：D(A) 不让别人看图.dwg文件，直接口头交流(B) 只看.dwg文件，不进行标注(C) 把图纸文件缩小到别人看不太清楚为止(D) 利用电子打印进行.dwf文件的交流16、在模型空间中，我们可以按传统的方式进行绘图编辑操作。一些命令只适用于模型空间，如( )命令。B(A) 鸟瞰视图(B) 三维动态观察器(C) 实时平移(D) 新建视口17、下面哪个选项不属于图纸方向设置的内容：D(A) 纵向(B) 反向(C) 横向(D) 逆向18、在AUTOCAD中，POLYGON命令最多可以绘制多少条边的正多边形：D(A) 128(B) 256(C) 512(D) 102419、修剪命令(trim)可以修剪很多对象，但下面的哪个选项不行: D(A) 圆弧、圆、椭圆弧(B) 直线、开放的二维和三维多段线(C) 射线、构造线和样条曲线(D) 多线(mLine)20、 下列对象执行偏移命令后，大小和形状保持不变的是( )。D(A) 椭圆(B) 圆(C) 圆弧(D) 直线
