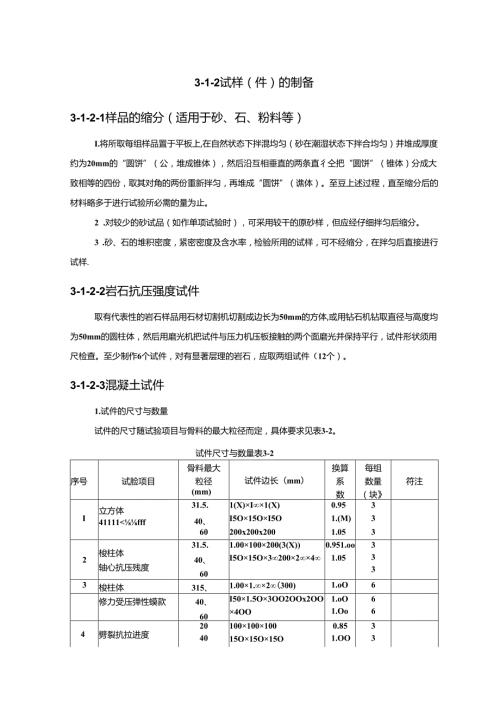

1、3-1-2试样（件）的制备3-1-2-1样品的缩分（适用于砂、石、粉料等）I.将所取每组样品置于平板上,在自然状态下拌混均匀（砂在潮湿状态下拌合均匀）并堆成厚度约为20mm的“圆饼”（公，堆成锥体），然后沿互相垂直的两条直彳仝把“圆饼”（锥体）分成大致相等的四份，取其对角的两份重新拌匀，再堆成“圆饼”（谯体）。至豆上述过程，直至缩分后的材料略多于进行试验所必需的量为止。2 .对较少的砂试品（如作单项试验时），可采用较干的原砂样，但应经仔细拌匀后缩分。3 .砂、石的堆积密度，紧密密度及含水率，检验所用的试样，可不经缩分，在拌匀后直接进行试样.3-1-2-2岩石抗压强度试件取有代表性的岩石样品用石
2、材切割机切割成边长为50mm的方体,或用钻石机钻取直径与高度均为50mm的圆柱体，然后用磨光机把试件与压力机压板接触的两个面磨光并保持平行，试件形状须用尺检查。至少制作6个试件，对有显著层理的岩石，应取两组试件（12个）。3-1-2-3混凝土试件1.试件的尺寸与数量试件的尺寸随试验项目与骨料的最大粒径而定，具体要求见表3-2。试件尺寸与数量表3-2骨料最大试件边长（mm）换算每组序号试脸项目粒径系数量符注(mm)数（块立方体41111fff31.5.1(X)I1(X)0.953I40、I5O15OI5O1.(M)360200x200x2001.0532梭柱体轴心抗压残度31.5.40、601.
3、00100200(3(X)I5O15O3200240.951.oo1.053333梭柱体315、1.001.2(300)1.oO6修力受压弹性蟆款40、60I501.5O3OO2OOx2OO4OO1.oO1.Oo664劈裂抗拉进度204010010010015O15O15O0.851.OO335抗折强度31.540100I10015O15O15O(550)0.851.00336抗冻性能抗冻性等级测定）31.54060100X100X1.oo150150150200x200x2001.Oo1.oO1.oO333每次5组知次S殂每次5组7抗冻性能耐久性系数测定）315100XIO0x40038抗渗
4、性能直径175I8SA15069收缩11OO5153IO碳化31.540601.001003001501.5O45O200x2(X)x6003332.试件的成型忒件成型方法应与实际施工采用的方法相同。用振动台成型时，应将拌合物次装入试模，装料时应用抹刀沿试模内壁略加插捣并使拌合物高出试模上口。振动时应防止试模在振动台上臼由跳动，振动应持续到混;疑土表面出浆为止，刮除多余的混凝土，并用抹刀抹平。用人工插捣时,拌合物应分为二所装入试模，每层的装料厚度大致相等，插捣用的钢制捣棒长为600mm,直径为16mm,端部应磨圆。每层插捣次数应根据试件的截面而定，般每100Cm2截面积不应少于12次,插捣先后
5、刮除多余的混凝土，并用抹刀抹平。3 .试件的养护采用标准养护的试件成型后应覆盖表面，以防止水分蒸发，在温度为205C条件下静苴12昼夜然后拆模，拆模后的试件应立即放入温度为203-C,相对湿度为90%以上的标准养护室中养护，当无标准养护室时，可在温度为203七的不流动水中养护，水的PH值不应小7.为了确定混凝上施工过程中的实际强度，也可将试件与结构物在同条件卜.养护，至预定龄期时试压。4 .轻骨料混凝土试件轻骨料混凝土试件的取样、成型、养护与普通混凝上相同，一般试验项目的试件尺寸、数量也与普通混凝土相同。干表观密度试脸采用抗压强度试件，在试压前后测试.吸水率和软化系数试件采用边长为100mm
6、或15Omm的立方体试件，每组12块（或6块）。导热系数试件以3块为I组，其中尺寸为20Omm20011m20-3Omm的薄试件I块，20OmmX20OmmX601.00mm的厚试件2块。抗剪强度试件为边长为15Omm的立方体，每组3块.线膨胀系数试件为100mmX100mmX30Omm的梭柱体，每组至少3块。3-1-2-4建筑砂浆试件的制备建筑砂浆抗压强度试件为边长70.7mm的立方体，每6个试件为一组。将无底的试模放在预先铺有吸水性较好的纸的普通粘土上（砖的吸水率不小于10%,含水率不大于2%）,试模内一次注满砂浆，用捣棒插捣25次，使砂浆高出试模68mm,当砂浆表面开始出现麻斑状态时（约
7、15-30min）,将高出部分的砂浆削去抹平。试件制作后应在2O5C温度环境下件置242h,然后拆模。拆模后的试件应在标准条件下养护至28d时试用。标准养护的条件是:水泥混合砂浆温度为203C,相对湿度6O%8O%:水泥砂浆和微沫砂浆温度为203。相对湿度90%以上。3-1-2-5纲材试件1 .钢产品力学性能试验取样的位置（详见GB2975-1998）（1）一般要求I）下面给出了型钢、条钢、钢板及钢管的拉伸、冲击和弯曲试验取样位巴。2）应在钢产品表面切取弯曲样坯，弯曲试样应至少保留个表面，当机加工和试监机能允许时，应制备全截面或全厚度弯曲试样.3）当要求取一个以上试样时，可在规定位置相邻处取样
8、2）型钢I）按图3在型钢腿部切取拉伸、弯曲和冲击样坯。如型钢尺寸不能满足要求，可将取样位置中部位移。注：1.对于腿部有斜度的型钢，可在腰部1/4处取样（图31.b和图31.d）,经协Ifii也可以从胆部取样进行机加门二2 .对于腿部长度不相等的角胡可从任一腿部取样.2)对于胭部厚度不大于50mm的型钢，当机加工和试验机能力允许时，应按图3-2（八）切取拉伸样坯；当切取圆形横截面拉伸样坯时，按图3-2(b)规定。对于腿部厚度大于50mm的理钢，当切取圆形横截面样坯时，按图3-2(C)规定。3)按图3-3在型钢腿部厚度方向切取冲击样坯。图3-2在型钢腿部厚度方向切取拉伸样坯的位置t5mm:(c
9、)t50mm图3-3在型钢腿部厚度方向切取冲击样坯的位置(3)条钢1)按图3-4在恻钢上选取拉伸样坯位置，当机加工和忒验机能力允许时，按图34（八）取样.2)按图35在圆钢上选取冲击样坯位置。3)按图3-6在六角钢上选取拉伸样坯位置,当机加工和试验机能力允许时,按图3-6（八）取样。4)按图37在六角钢上选取冲击样坯位置。5)按图3-8在矩形截面条钢上切取拉伸样坯，当机加工和试验机能力允许时，按图3-8（八）取样。6)按图3-9在矩形截面条钢上切取冲击样坯。图3-4在圆钢上切取拉伸样坯的位置（八）全横截面试样：(bd25mm:(c)d25mm;(d)d50mm图3-5在圆钢上切取冲击样坯的位S
10、i（八）d25mm:(b)25mmd50mm:25nm:(d)d5Omm(c)(d)图3-6在六角钢上切取拉伸样坯的位置（八）全横做面试样：d25mm:(c)d25mm:(d)d5Omm2mm图3-7在六角钢上切取冲击样坯的位置（八）d25mmb)25mm150mm：25nm:(d)d50nm图3-8在矩形截面条钢上切取拉伸样坯的位置（八）全横截而试样：5()nun:(d)WS50mm和tW50mm:(c)W50nmt5()mm:(f)W50mm411c50mm图3-9在矩形截面条钢上切取冲击样坯的位置（八）1.211mW5011mf1.1.t50mn:(b)w50mm和1.5011m;(c)
11、w50m11和t5()rnn(4)钢板1)应在钢板宽度1/4处切取拉伸、弯曲或冲击样坯,如图3-10和图3-11所不。2)对于纵91钢板，当产品标准没有规定取样方向时，应在钢板宽度1/4处切取横向样坯，如钢板宽度不足，样坯中心可以内移.3)应按图3-10在钢板厚度方向切取拉伸样坯。当机加工和试验机能力允许时，应按图3-10（八）取样。4)在钢板厚度方向切取冲击样坯时，根据产品标准或供需双方协议选择图3-11规定的取样位置。W图370在钢板上切取拉伸样坯的位置30mni:(c)25mm1.50mm:(1)40mn(5)钢管D应按图3/2切取拉伸样坯,当机加工和试验机能力允许时，应按图3-12（八
12、取样。对于图3-12(c),如钢管尺寸不能满足要求，可将取样位置向中部位移。2)对于焊管，当取横向试样检验焊接性能时，焊缝应在试样中部。3)应按图3-13切取冲击样坯。如果产品标准规定取样位置,，应由生产厂提供.如果钢管尺寸允许，应切取105mm最大厚度的横向试样。切取横向试样的钢管最小外径。Xmm)按下式计算：Dmm=C/-5)+756.25/(1.5)如果钢管不能取横向冲击试样，则应切取105nm最大厚度的纵向试样。4)用全截面圆形钢管可作为如下试验的试样。压扁试验；扩口试脸：卷边试的：环扩试验：管环拉伸试5佥：弯曲试验。5)应按图3-14在方形钢管上切取拉伸或弯曲样坯。当机加工和试脸机
13、能力允许时,按图3-14比例试样定标距试样棒25R1.-4(R0104)其他包括：比例试样优先来用b为AdO或do253R1.8(R0I-08)25R1.-I(RoI-O4)厚板Z向试样，一般采用/o4或R4、R6的比例试样25-4.5P3(Po3)、P57(PO5-O7)、R4-7(R04-07)亦可采用IO为4.52XJ元或9.0X班的样式.5P1.-3(PO1.旬3)、P4P(M)P6(HJ6)P8)168S3(S03)Pg1、S565OS23(S0213)S45亦可取横向暝形或矩形试样50S1.(01),S754、S8亦可采用全搬而试样或纵、横向试样（孤形、矩形）期壁R4、5、7R04
14、05、07）圆形械面试样do按a值确定注：1.R为圈形.P为矩形，S为异形：2.Fo为试样横截面积。圆形试样。试样头部形状，分为雌、双肩和螺蚊形态，可根据试验机夹具,试样材质,自行设计选用。单用试样头部直径一般为（1.52.0）而。R1.8及Roi-O8圆形比例试样的形状见图3-16,尺寸见表3-6。圆形比例试样尺寸（mm）表3-6一般尺寸短试样长试样50-7050原厚度25-40S2最接近5的1.C2灰S02Ja接近io的7020原惇度S3整数倍S03整数倍10019S4100202515S550602()038S6注：同表3-8注.S7-8管材全截面比例及定标距试样,形状如图321,尺寸
15、见表3/1。*图3-21异型试样（二）异型试样尺寸（二）（mm）表3-I1.试样号Io1.S75.657;oD2S850N100管材以全截面进行试验时，可按管材尺寸及材质制作寒头加塞于试样两端或将其夹持部分压扁，内塞扁块金属以利夹持。塞头的形状尺寸及压扁的具体要求见图3-22.图3-22管材全截面试样的夹持部分2）弯曲试样。圆形或多边形横截面材料的弯曲试样，如圆形横截面直径或多边形横截面内切圆直径a不大于35mm,试样与材料的横截面相同。若试验机能力允许时，直径不大乎50mm的材料亦可用全截面试样进行试险.当材料的直径大于35mm,则加工成直径为25mm的试样（图323）,加工时保留-他原表面
16、试验时原表而应位于弯曲的外侧J。THJIZ三X图3-23弯曲试样板（带）材、型材和方形横截面材料的弯曲试样，当材料厚度a不大于3mm时：试样宽度为205mm:当材料厚度不大于25mm时,试样厚度与材料厚度相何，试样宽度为试样厚度的2倍，但不得小丁10mm；当材料厚度大于25mm时，试样厚度应加工成25mm,并保留一个原表面，其宽度应加工成30mm。当试验机能力允许时，厚度大于25mm的材料,可以全厚度的试样进行试验，其宽度为试样厚度的2倍。试验时原表面应位于弯曲的外侧。弯曲试样长度1.通常按F式确定：1.=5+150mm3）冲击试样。当采用夏比（U形缺口）冲击试验时，规定以IOmmX1.Om
17、mX55mm带有2mm深的U形缺口试样为标准试样。试样的尺寸及偏差应符合图3-24的规定.图3-24U形缺口冲击试样当采用夏比（V形缺口）冲击试验时,规定以10mm10mm55mm带有V形缺口的忒样为标准试样.试样的尺寸及偏差应符合图3-25的规定.试样缺口底部应光滑，无与缺口轴线平行的明品划痕。图3-25V形缺口冲击试样4）拉伸应力松弛试样，详见GB/TI0I23I996,切取样坯的部位、方向和教员应按相关产品标准或协议的规定。切取样坯制备试样的方法不应影响材料的金属组织和力学性能机加工的拉伸应力松弛试样推荐采用直径IOmn标距100mm的圆形横截面R样，见图3-26。M010545,40*
18、2HJOEso中。三1.-HIreU226020图3-26拉伸应力松弛试样试样头部的形状和尺寸可根据引伸计结构和试样夹持方式设计。弯曲应力松弛试样推荐使用等弯矩环状试样，见图3-27。楔块材料一般应与试样材料相同。楔块厚度K由初始位移确定。测量试样位移的标记应使用维氏硬度压头压出。为保证长期试脸时压痕清晰，可在试样标记处固定或嵌镶耐热材料。然后压出压痕。两压痕标记的中心连线应与直径3.6mm的圆相切，其偏差不应超过Imm,并且垂直于试样缺口的对称线。经协商，也可采用其他形状和尺寸的试样.但只有形状和尺寸相同的试样得到的试9佥数据才具有可比性。C-1.4005OIOH图3-27等弯矩环状弯曲应力
19、松弛试样（3）钢筋焊接件接头试样钢筋电阻点焊、闪光对煌,电弧焊、电渣压力焊、气压焊、预埋件钢筋T形接头的拉伸试件尺寸见表3-12,钢筋焊接接头拉伸试件尺寸表3/2（4）钢筋机械连接接头取样部位及方位表3-1411光时饵堵口惮5iRme电任力B气压饵电瓶惮跳【】方位-注：试样缺口轴线与焰合跳的距离I为23mmI）锁粗式螺纹的接头试件尺寸见图3-28,其尺寸及含义应符合表3-15的要求。4d1.IAd图3-28试件尺寸接头试件尺寸及变形量测标距表3-15序号符号含义尺寸（mm接头的套筒长度加两端锁粗纲筋过渡段长度实测板长方向也4%图3-33试样在胶合板中分布图3-34试件的配置1.-锯路宽度（mm
20、n-试件片数（2）试件数量:从每某板上制取试件的数证见表3-20.每某板的试件数量（片）表3-20试验项目胶合板层数三层五层七层九层十一层含水率33333股合强度1212182436（3）试件的形状和尺寸含水率试件形状和尺寸不限，试件的最小面积为25CnR胶合强度试件按图3-35的形状和尺寸锯割.凡表板厚度（胶压前的单板厚度）大于Imm的胶合板采用A型试件，表板厚度自Imm（含Imm）以K的胶介板采用B型试件。检整项目试件尺寸，mm试件数量，个试件编号含水率I(X)X1.(M)3浸渍剥离试5金75756表面胶合强度5O5O6注，试件的边角应垂直，无崩边。长宽尺寸允许偏差为0.5mm.4.中
21、密度纤维板试件的制备:试样按图3-38所示切割五块，其中试样I、2、3作为制备物理力学性能测忒试件用，试样4、5作为制备甲醛择放量测试限件用。试件按图339规定从试样I、2,3中制取，在规定的取试件处遇有缺陷时,可适当移动试件的制取位置。当板厚大于25mm时，静曲强度和弹性模量试件（尺寸超过55Omm）,可在样板中任意制取，其他试件参照图3-39制取。忒件的尺寸、数量和编号见表3-22“图3-38试样切割示意图OsA育氏I二一一匚一550图3-39试件制备示意图试件的尺寸,数量表3-22桧验性能试件尺寸mm）试件数后编号备注密度I(X)X1.W6含水率i001003吸水19度膨胀率5O5O3内
22、结合强度5O5O3龄曲强度和弹性模IR长度2Oh+5O（不小于150mm）.宽度50纵横各3h一成件公称厚仪握螺钉力I5O5O板面6板边9表面结合覆度5O5O3含砂率300x100约2(X)g试件位置、尺寸形状不限表面吸收性能2(K)20纵向3尺寸稳定性2020纵横各64度尺寸变化试件纵横各2氏度尺寸变化试件纵横各4甲腔棒放技5O5O105-1IOg-5.细木工板（1）取样和试件制取I）在每某供作检验的细木工板上截取半某，井按图3-40所示截取三块试样,每块试样按图341所示制取试件。在制取忒件时，如发现有影响股合强度的板芯接缝，或空心细木工板的空心处，应在邻近部位重新截取.板区方向1/2板长
23、图3-40试样在板中的截取位置108+752i叵位卑密OOZ图3-41试件制取1静曲强度试件；2含水率俄件；3胶合强度试件;B细木工板厚度2）胶合强度试件制取：胶合强度试件不应带有板芯端缝隙。应同时检测芯板与表板和板芯的胶合强度，其试件制作见图342。经刨光后其胶合强度试件见图3-43。胶介强度试件的开槽方法见图3-44,凡表板公称厚度大于Imm的采用A型试件尺寸，表板公称厚度自Imm以下的采用B型试件尺寸。胶合强度试件在开槽后，应以刃具刮去槽内木丝，使槽切口平滑并与纵边垂直。胶合强度试件剪断面内不应有影响胶合强度的缺陷。胶介强度试件的剪断面长度和宽度锯制误差不得超过土0.5mm。板芯刚掉部分
24、面板IQOJIQOEEs0+1EEZ面EEsO+EEr图3-43胶合强度试件示意图B型斗P1.尸普rI1.I1.1.,100.图3-44胶合强度试件的槽口尺寸位置示意图（2）尺寸和数量忒件的尺寸和数量见表323.试件尺寸与数量表3-23测试项目试件尺寸（mm试件数（个卷注含水率50/503横向静曲强度50/(I0B+50)6B-细木工板的公称厚度胶合强度2516：个带有面板的试件三个带有背板的试件注：横向静曲度试件的址小长度为200mm.试件的四边应平真光滑.3-1-2-8耐火材料试件I.耐火破的取样方法（表3-24）耐火砖的取样方法表324品种破枇致Ift不大于（t）取样数址（块）粘土质高铝
25、质硅质铁质理化外形标型砖200150200150620普界型砖150KW150I(X)620物型破I(X)60I(X)-610高炉描10060-6IO热风炉珑1001006IO盛钢桶用衬些KW1()0-6IO塞头破I(K)O块I(K)O块-310转口博100O块100o块-310座砖2000块2000块3IO袖於4040-3IO电炉顶珑-6060606IO平炉顶玳-I(X)KW610焦炉礴-100-810玻璃花砖-1006IO浇铸用砖4040-3IO2.耐火蝎取样部位显气孔率、常温耐乐强度、重烧线变化、荷重软化温度及压蜗变试验用试样，均在供试验用制品的角上切取或钻取，如图3-45,其他试验用试
26、样的制取部位不限。图3-45取样位置示意图I-荷重软化温度、压蠕变试样：2-重烧线变化式样：3-常温耐压强度试样：4-显气孔率试样荷重软化温度试样，片蜥变试样均为直径50mm、高50mm的圆柱体.中心孔直径为I21.3mm,各I块：烧线变化试样为100mmX50mmX65mm,3块：常温耐压强度试样为边长100mm的立方体，3块：显气孔率试样，其体积为5g00cm3,墩大极长不超过80mm,3块耐火度试样，从制品上敲下小块，除去表皮，磨细至全部通过180Um筛孔，成型为高度30mm,每边宽8.5mm的锥体2个。其他试验项目所需试样数砧如下：常温抗折强度，6块：高温抗折强度，6块：导热系数，I块
27、体积密度，3块：真密度，3块：热振程定性，3块；抗渣性，3块；透气度，1块：热膨胀，1块：化学分析，1块。3.耐火浇注料试件(1)试件的成型干料混合均匀，加入标准稠度用水量，搅拌后经振动成型.气硬性耐火浇注料,带模置于I525X:的自然环境中养护24h脱模，再在相同条件下存放24h；水硬性耐火浇注料，带模困于湿度不小于90%温度203C的养护箱中，养护24h脱模，再在相同条件下存放24h1.（2）试件的规格数量1）常温抗祈耐JK强度忒件：A型23（）mmX114nmX65mm,B型23Omm65mm54mm.C型16OmmX40mmX40mm,每组5块。2）显气孔率和体积密度试件同上，每组5
28、块。3）线变化率试件同上，每组5块.。线膨胀率试件：长为100mm直径或边长为2O25mm的圆柱体或长方.体,1块。5）耐火度试件同耐火砖.3-1-2-9硬聚融乙烯管材试样I.拉伸屈服强度试样按图346及表3-25所示的形状与尺寸，从5根管材上切取试样，每根管材上取I个，共取5个.图3-46机械加工试样机械加工试样尺寸表325符号说明尺寸（mm）偏差（mm）1.x般小总长度115-b1.然部宽度不小于151.i平行部分长度332b平行部分宽度60.4F半径1411.,标战间距离2511.i央具间初始距疡805d厚度管材壁厚-2.维卡软化温度试样从管材上沿轴向裁下弧形管段,长度50mm,宽度1.
29、020mm,厚度2.46mm.共2个.3.扁平试验试样从3根管材上各取长为50mm的试样I个，两端应与轴线垂直切平。4 .落锤冲击试验试样管材公称外径小于或等于75mm时，从5根管材上各取150mm长试样25个：管材公称外径大于75mm时，从5根管材上各取20Omm长试样25个，两端与轴线垂直切平.5 .纵向回缩率试样从3根管材上各取长为3()020mm的试样1个，两端与轴线垂直切平。施工现场安全施工注意事项：1、施工人员进入施工现场前，必须要进行施工安全、消防知识的教育和考核工作，对考核不合格的职工，禁止进入施工现场参加施工.2,进入施工现场必须戴好安全帽，系好帽带，并正确使用个人劳动防护用
30、品.3、严格执行操作规程，不得违章指挥和违章作业，对违章作业的指令有权拒绝并有责任制止他人违章作业.4、施工作业时必须正确穿殿个人防护用品，进入施工现场必须颇安全帽。不许私自用火，严禁酒后操作。5、穿拖鞋、i跟鞋、赤脚或赤膊不准进入海工现场。6、穿硬底鞋不得进行登高作业。7,在高空、钢筋、结构上作业时,一定要穿防滑鞋.8、现场用电,一定要有专人管理，同时设专用配电箱，严禁乱接乱拉，采取用电挂牌制度,尤其杜绝违章作业，防Jh人身、线路，设备事故的发生。9,电钻、电锤、电饵机等电动机具用电、配电箱必须要有漏电保护装置和良好的接地保护地线，所有电动机具和线缆必须定期检查,保证绝缘良好，使用电动机具时
31、应穿绝缘鞋，戴绝缘手套。10、工地施工照明用电,必须使用36伏以下安全电压,所有电器机具在不使用时，必须随时切断电源,防止烧坏设备.11、在用喷灯、电焊机以及必要生火的地方，要填写用火申请登记和设专人看管，随带消防器材等，保证消防措施的落实。施焊时，特别注意检杳下方有无易燃物，并做好相应的防护，用完后要检查,确认无火后再离开.12、未经安全教育培训合格不得上岗，非操作者严禁进入危险区域：特种作业必须持特种作业资格证上岗。13、凡2m以上的高处作业无安全设施,必须系好安全带；安全带必须先挂牢后再作业。14、高处作业材料和工具等物件不得上抛下掷.15、从事高空作业人员要定期体验。凡患有高血压、心脏病、贫血症、嫩病病以及不适于高空作业的人员，不得从事高空作业。
