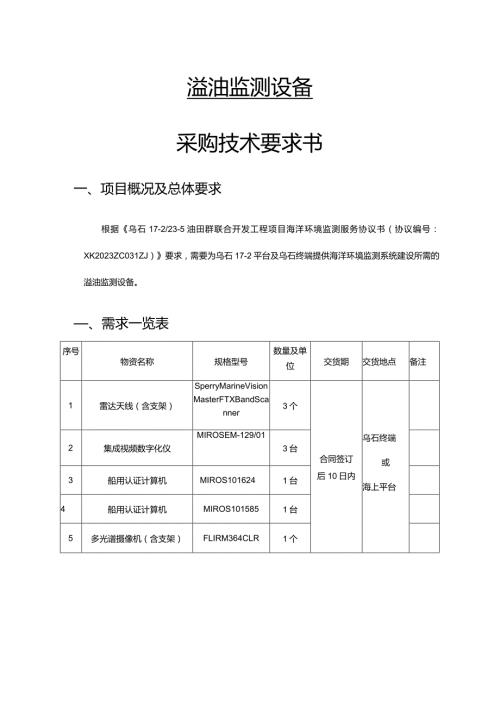

1、溢油监测设备采购技术要求书一、项目概况及总体要求根据乌石17-2/23-5油田群联合开发工程项目海洋环境监测服务协议书（协议编号：XK2023ZC031ZJ）要求，需要为乌石17-2平台及乌石终端提供海洋环境监测系统建设所需的溢油监测设备。、需求一览表序号物资名称规格型号数量及单位交货期交货地点备注1雷达天线（含支架）SperryMarineVisionMasterFTXBandScanner3个合同签订后10日内乌石终端或海上平台2集成视频数字化仪MIROSEM-129/013台3船用认证计算机MIROS1016241台4船用认证计算机MIROS1015851台5多光谱摄像机（含支架）FLI
2、RM364CLR1个三、执行标准/规范四、设计/使用条件1 .设计要求：海上平台室外安装使用;2 .到货/安装或使用地点：乌石终端或海上平台（合同签订后，发货前，与收货人联系确定具体送货地址）；3 .作业环境要求：室外安装固定。五、技术要求1 .产品技术参数a）提供产品合格证；2 .设备技术参数（1）雷达天线（含支架）雷达天线序号项目参数1天线长度6英尺2收发器IOkW3水平波束宽度1.3度，最大4垂直波束宽度24度5极化方式水平极化6公称转速2845rpm溢油雷达支架（根据甲方要求定制）a.功能：固定溢油雷达天线。b.外形及尺寸要求：由立管制成，整体支架高2803mm,可分为上中下三部分。上
3、部为直径48mm圆柱体，高2053mm,圆柱体顶端带一凹形固定结构(主视图为长112.6mm、宽80mm的长方形)，在圆柱体顶端往下1103mm处，有一长280mm、宽100mm伸出支撑件；中间部分是直径76mm圆柱体，高675mm;方形底座,高75mm,底座上部呈边长为500mm正方形。支架需包含相应的固定件。c.材质：Q235材质。备注：根据现场实际调研情况，后期可能对溢油雷达支架的外形及尺寸要求有所调整，乙方需配合甲方按照现场实际情况对支架进行调整。集成视频数字化仪序号项目参数1带宽lkhz-20Mhz雷达视频2精度12位视频分辨率3采样率3.9-62.5MHZ可选4数据输出速率IOMb
4、it/s5输出信号IOMbit/s以太网(UDP/IP),RS232(2个RS232接口用于测试和配置)6供电100-250VAC,50-60Hz船用认证计算机(MIROS101624)序号项目参数1溢油监测系统软件带溢油监测系统（OSD软件，可接入2个雷达信号）2附件含24寸显木器、鼠标、键盘船用认证计算机（MIROS101585）序号项目参数1溢油监测系统软件带溢油监测系统（OSD软件，可接入1个雷达信号）2附件含24寸显不器、鼠标、键盘（5）多光谱摄像机（含支架）多光谱摄像机序号项目参数1热成像摄像机探测器类型640x512VoX微辐射热计2热成像摄像机视频刷新率30hz或9hz3热成像
5、摄像机视野18oX13.54热成像摄像机焦距25毫米5热成像摄像机定焦12英尺（3米）至无限远6热成像摄像机光学变焦无7热成像摄像机电子变焦4倍连续8热成像摄像机图像处理FLlR专有数字细节增强9可见光摄像机分辨率高清分辨率高达1080/3OP10可见光摄像机最小照度0.1勒克斯（50照度，1/30秒，关闭ICR,关闭慢速快门，关闭高灵敏度）/0.0008勒克斯（30照度,开ICR,慢快门l4s,高灵敏度）11可见光摄像机光学变焦30倍光学变焦12可见光摄像机电子变焦12倍13可见光摄像机焦距129mm至4.3mm14可见光摄像机视野光学63.7X35.80WFOV至2.3X1.290NFOV
6、15平移/倾斜调节范围360连续平移，+/-90倾斜16模拟视频输出NTSC17模拟视频连接器类型BNC18网络视频输出双H.264IP网络视频流；HD-SDl无损视频输出摄像头支架（根据甲方要求定制）a.功能：固定多光谱摄像机，避免磕碰、硬物划伤及跌落；支撑摄像机的连接电缆及接头，避免发生硬性弯折和重力挤压。b.外形及尺寸要求：由立管制成，整体支架高1350mm,可分为上中下三部分。上部为直径32mm圆柱体，高600mm,圆柱体顶端带封头，在圆柱体顶端往下395mm处，有T申出支撑件；中间部分是直径76mm圆柱体，高675mm;方形底座，高75mm,底座上部呈边长为500mm正方形。支架需包
7、含相应的固定件。材质:Q235材质。备注：根据现场实际调研情况，后期可能对摄像头支架的外形及尺寸要求有所调整，乙方需配合甲方按照现场实际情况对支架进行调整。3.所供产品/设备的业绩要求无六、检测和试验出具产品合格证和产品出厂检验证书。七、标识、包装、运输和存储1 .产品标识出厂产品须有产品名称、规格型号、生产批号、生产日期、有效期、生产商名称、生产地址等。2 .产品包装设备需包含可靠包装。3 .产品运输货物需配合运输至安装场地。4 .产品存储无。八、技术文件九、工作进度、监造和现场验收1.卖方须在合同签订后10日内完成设备到货。十、技术服务与售后服务1 .卖方负责安排工程师远程提供设备安装、调试指导技术服务，须在24小时内响应买方需求。十一、质量保证2 .到货验收不合格，无条件退货。3 .货物验收人：张磊十二、其他要求1 .付款要求：分阶段付款，设备到货，支付90%;设备在海上/陆地安装完成并收到项目业主方出具的竣工验收文件，支付剩余10%.2 .付款周期要求，接到发票30天内付款。
