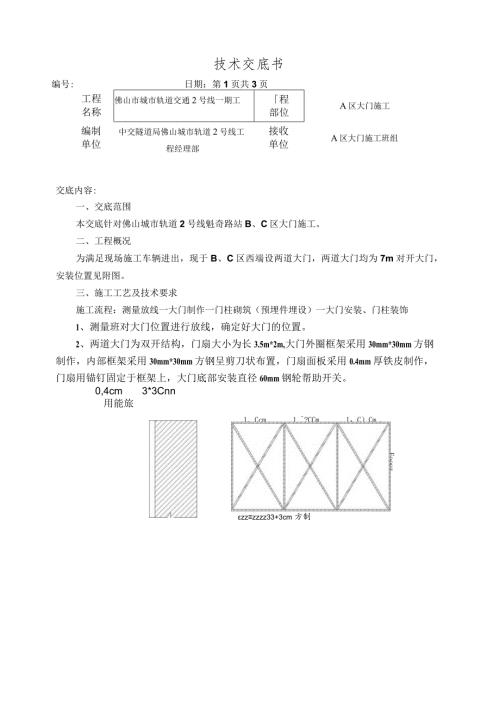

1、技术交底书编号:日期：第1页共3页工程名称佛山市城市轨道交通2号线一期工程部位A区大门施工编制单位中交隧道局佛山城市轨道2号线工程经理部接收单位A区大门施工班组交底内容:一、交底范围本交底针对佛山城市轨道2号线魁奇路站B、C区大门施工。二、工程概况为满足现场施工车辆进出，现于B、C区西端设两道大门，两道大门均为7m对开大门，安装位置见附图。三、施工工艺及技术要求施工流程：测量放线一大门制作一门柱砌筑（预埋件埋设）一大门安装、门柱装饰1、测量班对大门位置进行放线，确定好大门的位置。2、两道大门为双开结构，门扇大小为长3.5m*2m,大门外圈框架采用30mm*30mm方钢制作，内部框架采用30mm
2、30mm方钢呈剪刀状布置，门扇面板采用0.4mm厚铁皮制作，门扇用锚钉固定于框架上，大门底部安装直径60mm钢轮帮助开关。0,4cm3*3Cnn用能旅zzzzzz33+3cm 方制1, Ccm1 ?CCm1，C）Cm .Eoooz技术交底书编号：日期：第2页共3页工程名称佛山市城市轨道交通2号线一期工程工程部位A区大门施工制位编单中交隧道局佛山城市轨道2号线工程经理部接收单位A区大门施工班组交底内容:4、大门门柱截面尺寸为400X400mm,高为220Omnb采用砖砌结构，砌筑时必须保证水平度和垂直度，门柱内预埋Iomm厚钢板，钢板上安装门轴。门轴预埋示意图技术交底书编号：日期：第3页共3页工程名称佛山市城市轨道交通2号线一期工程工程部位A区大门施工制位编单中交隧道局佛山城市轨道2号线工程经理部接收单位A区大门施工班组交底内容：5、大门安装好后，对所有焊点处进行防腐处理，刷防锈漆三遍，对大门进行清理，清理干净后，对大门的面层、反面按照要求进行蓝色喷漆装饰。门柱采用用水泥砂浆抹面后粉刷白色涂料，抹面应光滑、洁净、接搓平整。四、质量控制措施1、所有材料均应有合格证及检验报告。2、大门安装应保证垂直度与水平位置。3、砖砌体砌筑时保证上下错缝，无通缝。4、大门门扇平整美观。交底人复核审核接收人
