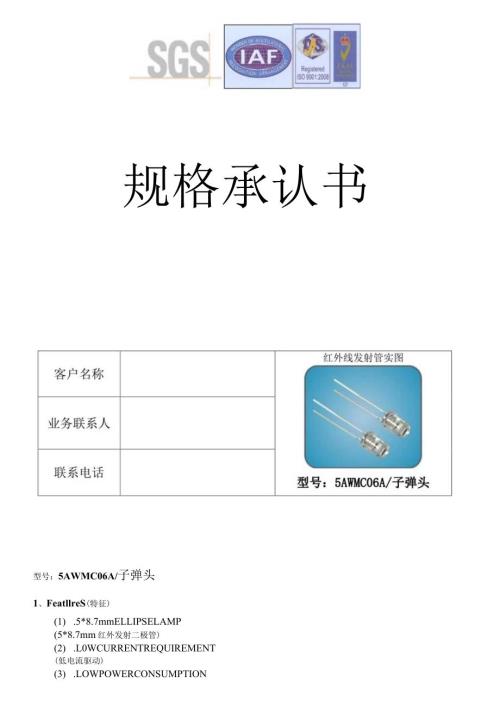

1、规格承认书型号：5AWMC06A/子弹头1、FeatllreS(特征)(1) .5*8.7mmELLIPSELAMP(5*8.7mm红外发射二极管)(2) .L0WCURRENTREQUIREMENT(低电流驱动)(3) .LOWPOWERCONSUMPTION（低功率消耗）(4) .VERSATILEMOUNTINGONP.C.BOARDPANEL（易安装）（5）,L0NGLIFE-SOLIDSTATERELIABILITY（寿命长）2、PaCkageDimelISiOiIS（封装尺寸）1. Anode2. CathodeNotes:（1） .AI1dimensionsareinmillim
2、eters.（单位：毫米）（2） .Toleranceis0.25unlessotherwisenoted.（尺寸公差：0.25,另有标注除外.）（3） .Specificationsaresubjecttochangewithoutnotice.（规格若有变动,恕不另行通知.）ModuleNo:5AWMC06A/子弹头3、Electrical/OpticalCharacteristicsatTA=25C（25C环境下之电性/光学特性）Parameter（参数）Symbol（符号）Min.（最小值）Typ.（规格值）Max.（最大值）UnitS（单位）TestCondilions（测试条件）F
3、orwardVoltage（1E电压）VF1.21.3VIF=20mAPeakEmittingWavelength（峰值波长）P940nmIF=20mASpectralLineHalfWidth（光谱半宽度）J20nmIF=20mAReverseCUITenI（反向电流）IR10UAVR=5VAxialRadiantIntensity（辐射强度）Io5060mW/srIF=20mATenninalCapacitance（结电容）Ct20PFF=IMHZHalfintensityAngle（角度）201/21020degIF=20mAShootdistance（发射距离）1520m4、Absol
4、uteMaximumRatingsatTA=25C（在25*C环境下之最大绝对额定值）Parameter（参数）Syrnbo（符号）MaximumRating（最大值）UnitS（单位）Powerdissipation（耗散功率）PD100mWAerageForwardCUrrent（正向电流）If30mAPeakForwardCUrrent（DUty=0，1KHZ）（正向电流峰值）Ipr（Peak）1AReverseVOltage（反向电压）Vr5VOperatingTemperatureRange（工作温度）Topr-20,CTo+65CStorageTemperatureRange（贮藏
5、温度）Tstg-404CTo+8orLeadSolderTemPeratUre（2）（焊接温度）Tsol260eCfor3secondsNote:（1） .1/10DutyCycle,0.1msPulseWidth.（1/10周期,0.1ms脉宽）（2） .TheproductionaccordwiththedemandofROHS.（此产品符合RoHS要求.）ModuleNo:5AWMC06A/子弹头5、Graphs,匚匚匚匚厂ig5RelativeLUmjnOUXIntenSjtyvsFOFWFrdCurT力nt(mA)OOOL匚匚匚010No304050607。Fig6RolaciVeLUininoUSODo9IntenS一vsUair云TimeOdD100CyOutputPoverIf=5(AFonrardCurrent(mA)OutputPowerIf=50nAOutputPowerIf=50mA7vsAmbientTGmPBTRtUre(d)OutputPowerIf=50mForwardCurrent(mA)三biQrLTGmPCrHLUre(c)
