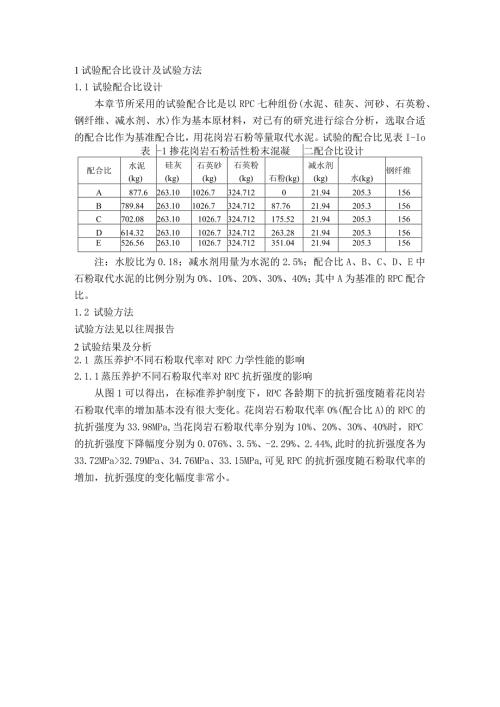

1、1试验配合比设计及试验方法1.1 试验配合比设计本章节所采用的试验配合比是以RPC七种组份(水泥、硅灰、河砂、石英粉、钢纤维、减水剂、水)作为基本原材料，对已有的研究进行综合分析，选取合适的配合比作为基准配合比，用花岗岩石粉等量取代水泥。试验的配合比见表I-Io表-1掺花岗岩石粉活性粉末混凝2二配合比设计配合比水泥(kg)硅灰(kg)石英砂(kg)石英粉(kg)石粉(kg)减水剂(kg)水(kg)钢纤维A877.6263.101026.7324.712021.94205.3156B789.84263.101026.7324.71287.7621.94205.3156C702.08263.101
2、026.7324.712175.5221.94205.3156D614.32263.101026.7324.712263.2821.94205.3156E526.56263.101026.7324.712351.0421.94205.3156注：水胶比为0.18；减水剂用量为水泥的2.5%；配合比A、B、C、D、E中石粉取代水泥的比例分别为0%、10%、20%、30%、40%；其中A为基准的RPC配合比。1.2 试验方法试验方法见以往周报告2试验结果及分析2.1 蒸压养护不同石粉取代率对RPC力学性能的影响2.1.1 蒸压养护不同石粉取代率对RPC抗折强度的影响从图1可以得出，在标准养护制度下
3、RPC各龄期下的抗折强度随着花岗岩石粉取代率的增加基本没有很大变化。花岗岩石粉取代率0%(配合比A)的RPC的抗折强度为33.98MPa,当花岗岩石粉取代率分别为10%、20%、30%、40%时，RPC的抗折强度下降幅度分别为0.076%、3.5%、-2.29%、2.44%,此时的抗折强度各为33.72MPa32.79MPa、34.76MPa、33.15MPa,可见RPC的抗折强度随石粉取代率的增加，抗折强度的变化幅度非常小。200-)60 -抗折强度一抗压强度40-.,I,II,IIbOIO203040石粉取代率(%)图1不同花岗岩石粉取代率蒸压养护RPC力学性能变化规律2.1.1蒸压养护
4、不同石粉取代率对RPC抗压强度的影响在图1中给出了标准养护制度下不同石粉取代水泥比例的抗压强度变化规律。当花岗岩石粉取代率为0%（八）时，RPC的抗压强度为192.34MPa,随着取代率的增加，当取代率为10%(B)时，RPC的抗压强度有小幅度下降，降低幅度为4.43%,此时RPC的抗压强度变为183.81MPa；当取代率增长到20%(C)以后，RPC抗压强度相对取代为10%时又出现小幅下降，此时的抗压强度为177.75MPa,当花岗岩石粉的取代率分别为30%(D)、40%(E)时，RPC的抗压强度相对配合比A下降幅度非常大，分别下降了12.78%、23.92%,此时RPC的抗压强度分别为167.75MPa、146.33MPao3、结论（1）当用花岗岩石粉等量取代水泥后，在蒸压养护条件下，RPC的抗折强度随着花岗岩石粉取代率的增加抗折强度并没有出现很大的变化。（2）当用花岗岩石粉等量取代水泥后，在蒸压养护条件下，从RPC抗压强度随石粉取代率增加的变化规律可以看出，用花岗岩石粉等量取代水泥后，RPC的抗压强度随着取代率的增加而不断下降,但是当取代率为10%时下降的幅度并不算是很大，抗压强度只下降了4.43%。
