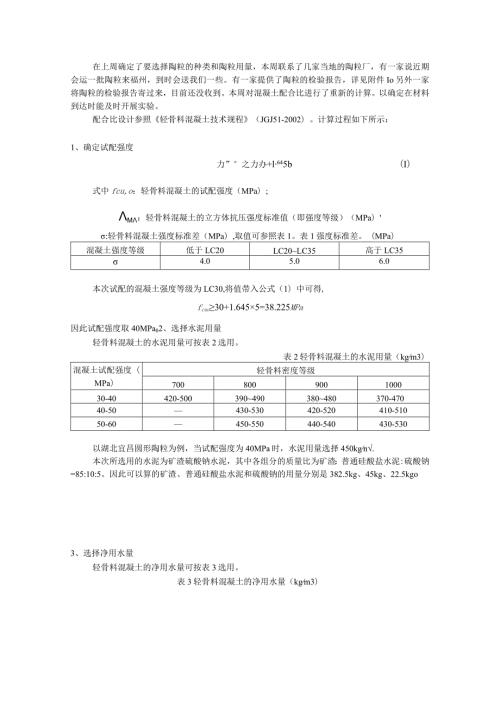

1、在上周确定了要选择陶粒的种类和陶粒用量，本周联系了几家当地的陶粒厂，有一家说近期会运一批陶粒来福州，到时会送我们一些。有一家提供了陶粒的检验报告，详见附件Io另外一家将陶粒的检验报告寄过来，目前还没收到。本周对混凝土配合比进行了重新的计算。以确定在材料到达时能及时开展实验。配合比设计参照轻骨料混凝土技术规程（JGJ51-2002）。计算过程如下所示：1、确定试配强度力”之力办+l645b（I）式中fcu,o：轻骨料混凝土的试配强度（MPa）;m：轻骨料混凝土的立方体抗压强度标准值（即强度等级）（MPa）:轻骨料混凝土强度标准差（MPa）,取值可参照表1。表1强度标准差。（MPa）混凝土强度等级
2、低于LC20LC20LC35高于LC354.05.06.0本次试配的混凝土强度等级为LC30,将值带入公式（1）中可得,fcuo30+1.6455=38.225MPa因此试配强度取40MPa02、选择水泥用量轻骨料混凝土的水泥用量可按表2选用。表2轻骨料混凝土的水泥用量（kgm3）混凝土试配强度（MPa）轻骨料密度等级700800900100030-40420-500390490380480370-47040-50430-530420-520410-51050-60450-550440-540430-530以湖北宜昌圆形陶粒为例，当试配强度为40MPa时，水泥用量选择450kgn.本次所选用的
3、水泥为矿渣硫酸钠水泥，其中各组分的质量比为矿渣：普通硅酸盐水泥:硫酸钠=85:10:5。因此可以算的矿渣、普通硅酸盐水泥和硫酸钠的用量分别是382.5kg、45kg、22.5kgo3、选择净用水量轻骨料混凝土的净用水量可按表3选用。表3轻骨料混凝土的净用水量（kgm3）轻骨料混凝土用途坍落度（mm）净用水量（kgm3）现浇混凝土：（1）机械振捣（2）人工振捣或钢筋密集50-100280180-225200230选择机械振捣的现浇混凝土，净用水量选择200kgm3.4、选择砂率轻骨料混凝土的砂率可按表4选用。表4轻骨料混凝土的砂率轻骨料混凝土用途细骨料品种砂率（）现浇混凝土轻砂普通砂35-45以
4、湖北宜昌圆形陶粒为例。本次选用的是普通砂，因此砂率选取35%。fnS =vs Psp(2)(3)(4)(5)5、计算粗细骨料用量：ma=vaPap式中匕：每立方米混凝土的细骨料绝对体积（a?）；Wc：每立方米混凝上的水泥用量（kg）,取450kg；Pc水泥的相对密度，取2.932；mwn：每立方米混凝上的净水用量（kg）,取200kg；P卬：水的密度，取=1.0；Sp：水的密度，取=1.0；匕：每立方米混凝土的轻粗骨料绝对体积（m3）；ps:砂的相对密度，取2.61；Ap：细骨料的颗粒表观密度(kgr113),取=2610kgm3;Papi轻粗骨料的颗粒表观密度(kgm3),取1478kgn将
5、数值带入式、(4)、(5)中可得：K=11OOO35%=0.226w3S12.9321)ms-0.2262610=589.86女g451+200 + 589186(2.93212.61 )1000 = 0.42m3nu=0.421478=620.76Ag6、计算总用水量总用水量为净用水量加附加用水量。附加用水量为陶粒在净水中Ih的吸水量。以湖北宜昌圆形陶粒为例，即mym=620.782%=12.4Zg因此，总用水量mwt=mnr+whw=200+12.4=212Akg本次试配的混凝土配合比为陶粒：砂:矿渣:普通硅酸盐水泥：硫酸钠:水=620.8：589.9：382.5：45：22.5：212.4
