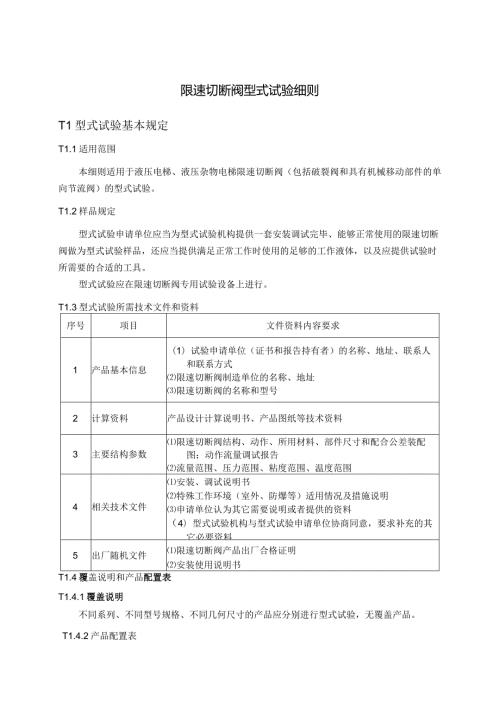

1、限速切断阀型式试验细则T1型式试验基本规定T1.1适用范围本细则适用于液压电梯、液压杂物电梯限速切断阀（包括破裂阀和具有机械移动部件的单向节流阀）的型式试验。T1.2样品规定型式试验申请单位应当为型式试验机构提供一套安装调试完毕、能够正常使用的限速切断阀做为型式试验样品，还应当提供满足正常工作时使用的足够的工作液体，以及应提供试验时所需要的合适的工具。型式试验应在限速切断阀专用试验设备上进行。T1.3型式试验所需技术文件和资料序号项目文件资料内容要求1产品基本信息（1）试验申请单位（证书和报告持有者）的名称、地址、联系人和联系方式限速切断阀制造单位的名称、地址限速切断阀的名称和型号2计算资料产
2、品设计计算说明书、产品图纸等技术资料3主要结构参数限速切断阀结构、动作、所用材料、部件尺寸和配合公差装配图；动作流量调试报告流量范围、压力范围、粘度范围、温度范围4相关技术文件安装、调试说明书特殊工作环境（室外、防爆等）适用情况及措施说明申请单位认为其它需要说明或者提供的资料（4）型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料5出厂随机文件限速切断阀产品出厂合格证明安装使用说明书T1.4覆盖说明和产品配置表T1.4.1覆盖说明不同系列、不同型号规格、不同几何尺寸的产品应分别进行型式试验，无覆盖产品。T1.4.2产品配置表结构型式压力范围流量范围温度范围粘度范围入口尺寸出口尺寸安
3、装方式备注在限速切断阀动作状态时，入口指液体流入阀体的接口，出口指液体流出阀体的接口。T2技术文件审查T2.1计算资料审查产品设计计算说明书、产品图纸等技术资料。T2.2产品结构资料审查a）限速切断阀结构、动作、所用材料、部件尺寸和配合公差装配图；动作流量；b）流量范围、压力范围、粘度范围、温度范围。T2.3其它必要资料审查申请单位认为其它需要说明或者提供的资料；型式试验机构与型式试验申请单位协商同意，要求补充的其它必要资料。T3型式试验项目内容要求与方法T3.1动作速度T3.1.1试验内容与要求电梯限速切断阀应在轿厢下行速度达到下行额定速度加上0.3ms之前动作。T3.1.2试验方法查阅制造
4、单位提供的电梯限速切断阀动作流量调试报告，必要时试验验证。T3.2耐久性试验T3.2.1试验内容与要求模拟全部管路失效时，在下述两种条件下，电梯限速切断阀应该可以承受各10次的关断试验：a）在最大额定压力，最小额定流量和最小介质粘度条件下；b）在最小额定压力，最大额定流量和最大介质粘度条件下。上述每一次试验，电梯限速切断阀都应该可靠关断，试验完成后电梯限速切断阀不应发生损坏。T3.2.2试验方法a）将电梯限速切断阀连接在液压系统中进行试验，其中：1）所要求的试验压力取决于质量；2）应该能够记录限速切断阀之前和之后的压力；b）该液压系统应能够记录一段时间内的流量。允许通过其它测量值来确定流量值，
5、例如柱塞的速度，通过它可以计算出流量值。T3.3耐压试验T3.3.1试验内容与要求电梯限速切断阀应能够承受相当于5倍最大额定压力的试验压力，历时2分钟，试验后不应发生永久性的损坏。T3.2.1.2试验方法在试验的液压系统中施加相当于5倍最大额定压力的试验压力，历时2分钟，试验后检查限速切断阀有没有发生永久性的损坏。T4型式试验报告格式注：报告封面见附件D。产品名称产品型号样机（出厂）编号制造完成日期样机主要技术参数压力范围流量范围温度范围粘度范围申请单位名称地址制造单位名称地址来样日期样品编号试验日期样机状态试验类别型式试验试验项目全部适用项目试验地点试验条件试验依据电梯型式试验规则、限速切断阀型式试验细则试验结论试验：日期：机构核准证号：（试验机构检验专用章）年月日审核：日期：批准：日期：限速切断阀型式试验样机主要技术参数及配置表结构型式额定压力流量范围温度范围粘度范围入口尺寸出口尺寸安装方式备注在限速切断阀动作状态时，入口指液体流入阀体的接口，出口指液体流出阀体的接口。第一部分：技术文件审查序号项目编号审查项目审查结果结论1T2.1计算资料2T2.2产品结构资料3T2.3其它必要资料第二部分：试验项目和结果序号项目编号试验项目试验结果结论1T3.1动作速度2T3.2耐久性试验3T3.3耐压试验1.特殊说明2.试验数据、曲线、图表、产品照片等
