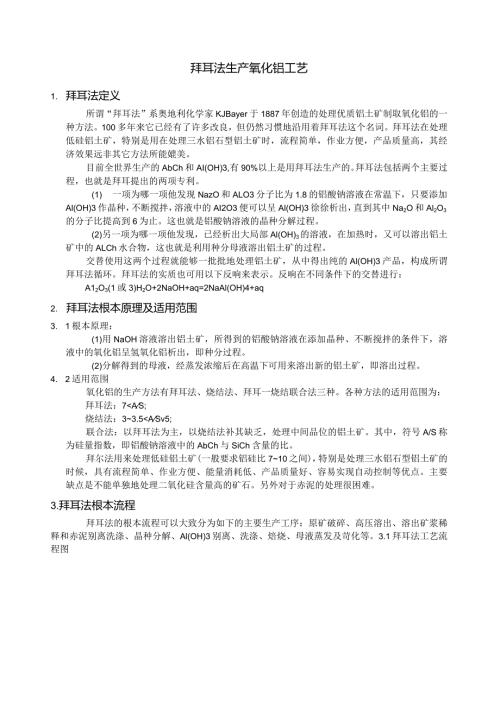

1、拜耳法生产氧化铝工艺1. 拜耳法定义所谓“拜耳法”系奥地利化学家KJBayer于1887年创造的处理优质铝土矿制取氧化铝的一种方法。100多年来它已经有了许多改良，但仍然习惯地沿用着拜耳法这个名词。拜耳法在处理低硅铝土矿，特别是用在处理三水铝石型铝土矿时，流程简单，作业方便，产品质量高，其经济效果远非其它方法所能媲美。目前全世界生产的AbCh和AI(OH)3,有90%以上是用拜耳法生产的。拜耳法包括两个主要过程，也就是拜耳提出的两项专利。(1) 一项为哪一项他发现NazO和ALO3分子比为1.8的铝酸钠溶液在常温下，只要添加Al(OH)3作晶种，不断搅拌，溶液中的AI2O3便可以呈Al(OH)
2、3徐徐析出，直到其中Na2O和Al2O3的分子比提高到6为止。这也就是铝酸钠溶液的晶种分解过程。(2)另一项为哪一项他发现，已经析出大局部Al(OH)3的溶液，在加热时，又可以溶出铝土矿中的ALCh水合物，这也就是利用种分母液溶出铝土矿的过程。交替使用这两个过程就能够一批批地处理铝土矿，从中得出纯的Al(OH)3产品，构成所谓拜耳法循环。拜耳法的实质也可用以下反响来表示。反响在不同条件下的交替进行：A12O3(1或3)H2O+2NaOH+aq=2NaAl(OH)4+aq2. 拜耳法根本原理及适用范围3. 1根本原理：(1)用NaOH溶液溶出铝土矿，所得到的铝酸钠溶液在添加晶种、不断搅拌的条件下
3、溶液中的氧化铝呈氢氧化铝析出，即种分过程。(2)分解得到的母液，经蒸发浓缩后在高温下可用来溶出新的铝土矿，即溶出过程。4. 2适用范围氧化铝的生产方法有拜耳法、烧结法、拜耳一烧结联合法三种。各种方法的适用范围为：拜耳法：7AS;烧结法：33.5C03、C04与来自大气及自流态化冷却器自下而上的气体进行充分的逆流换热。由一段旋风冷却后出C04的氧化铝，再进入二段冷却的流化床冷却器KOI、K02、被水逆流间冷却作为成品，送入氧化铝仓。从旋风别离器POI顶部出来的烟气进入收尘器PIl中进一步除尘，除尘后的烟气，通过装有控制风量的百叶风门，由排风机P17经烟囱排入大气。电收尘收集的氧化铝粉尘经星型卸
4、料器、螺旋输送机、返灰螺旋吹送泵、返盘旋风冷却器CO2。示意图如7。焙烧炉(tg给料漏斗zsz / 嫌图7拜耳法生产氧化铝燃烧工段示意图文丘里千 1AB：回转窑流程描述回转窑在氧化铝煨烧工艺中过程解析，氧化铝生料浆从料浆槽由高压泵抽出，经喷枪雾化喷入氧化铝回转窑内，在烘干带被烟气烘干后，变成含水510%的生料。生料借回转窑的斜度与旋转，从窑尾向窑头移动。移动过程中不断受到烟气加热，物料温度逐渐升高，在烧成带到达最高，并在此发生烧结反响，变成熟料。熟料经冷却带、下料口进入单筒冷却机。熟料在冷却机中，一方面受到吸入空气冷却；另一方面受到冷却机外的淋水冷却，使熟料从100O左右冷却到200250,然
5、后进入中碎系统的裙式机。通过冷却机内的空气经预热，进入回转窑作为煤粉燃烧的二次空气。贮存在煤粉仓中的煤粉经“双管”螺旋给煤机和螺旋泵进入喷煤管，由煤风机送一次风把煤粉吹入回转窑内烧成带燃烧。烟气在窑尾排烟机的抽力作用下从回转窑窑头经过整个窑体到过窑尾，再由窑尾罩进排烟收尘系统，在此过程中，窑内气将本身的热传给物料。回转窑采用喷入法喂料，窑内烟气带走大量灰尘。回转窑假设强化生产，窑灰循环量由45%60%提高到120%,故窑内烟气必须经过多级收尘。各级收尘器的窑灰经过一系列螺旋运输机，由返灰管返回窑内，大量的返回可使窑尾料浆不致于结泥浆圈。为了防止生料在烘干带结圈，设有刮料器。4.氧化铝质量标准我国氧化铝的质量标准:表2我国氧化铝的质量标准等级化学成分Al2Oj杂质SiO2Fe2O3Na2O灼烧一级98.60.020.030.550.8二级98.50.040.040.600.8三级98.40.060.040.650.8四级89.30.080.050.700.8五级98.20.100.050.701.0六级97.80.150.060.701.2注：本表摘自GB8178-87
