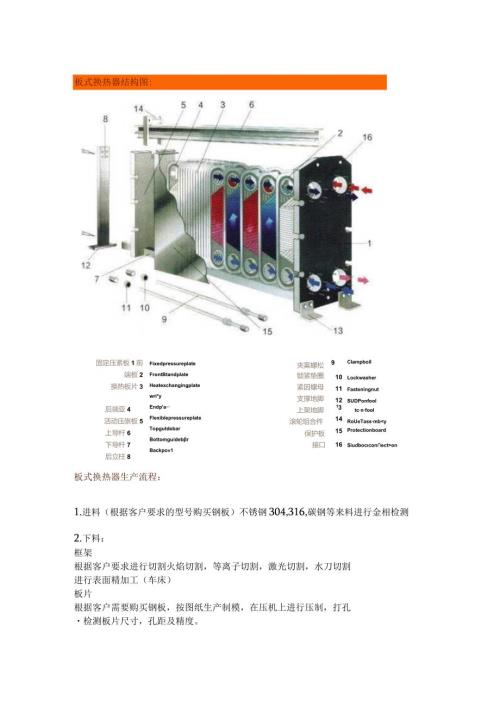

板式换热器结构图:固定压紧板1前端板2换热板片3后端亚4活动压崇板5上导杆6下导杆7后立柱8FixedpressureplateFrontBtandplateHeatexchangingplatewri*yEndpa,FlexiblepressureplateTopgutdebarBottomguidebrBackpo1夹案螺松9Clampboll锁紧垫圈10Lockwasher紧因螺母11Fasteningnut支撑地脚12SUDPonfool上架地脚13tcnfool滚轮组合件14RoUeTassmbon板式换热器生产流程：1.进料（根据客户要求的型号购买钢板）不锈钢304,316,碳钢等来料进行金相检测2.下料：框架根据客户要求进行切割火焰切割，等离子切割，激光切割，水刀切割进行表面精加工（车床）板片根据客户需要购买钢板，按图纸生产制模，在压机上进行压制，打孔检测板片尺寸，孔距及精度。胶垫根据客户要求按照型号（或者模具）生产材料分为：丁晴橡胶，三元乙丙，氟橡胶3.组装框架由固定压紧板、活动压紧板、上下导杆和夹紧螺栓等构成。板式换热器是将板片以叠加的形式装在固定压紧板、活动压紧板中间，然后用夹紧螺栓夹紧而成。4.试压：水压5.检漏6外表处理（打磨，油漆）7.检验，发货三、企业概况:E三实用新题专利证书 Ac“ ，V/p三MM “j，vm，*HWMN
