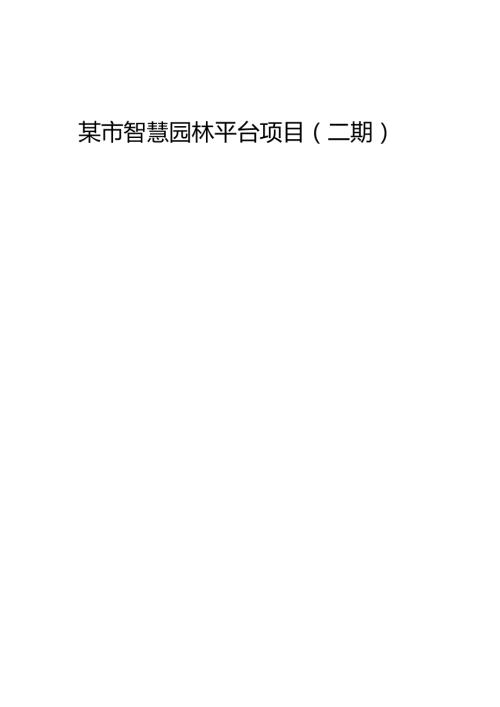

1、某市智慧园林平台项目（二期）目录1 .项目概述51.1. 概述51.2. 数字园林定义51.3. 项目简介61.4. 园林现状61 -5.解决方案62.系统架构72. 1.物联网概念73. 2.系统架构74. 平台功能描述94.1. 公园绿地管理子系统94.1.1. 属性信息管理94.1.2. 地图浏览94.1.3. 属性信息查询104.1.4. 1.4.图属互查104.1.5. 1.5.关联信息查询104.1.6. 视频监控104.2. 绿化资源管理子系统101.1.1. 2.1.属性信息管理111.1.2. 地图浏览111.1.3. 属性信息查询111.1.4. 图属互查111.1.5.
2、关联信息查询113. 3.古树名木管理子系统123.1.1. 属性信息管理123.1.2. 地图浏览123.1.3. 属性信息查询123.1.4. 图属互查123.1.5. 关联信息查询133.4.园林绿化二维码管理133.5.1. 临时工作人员管理143.5.2. 正式工作人员管理153.5.3. 公园工作人员管理153.5.4.巡检工作人员管理153.6.施工管理153.6.1.公园施工153.6.2.公共绿地修建153.6.3.草地维护153.6.4.森林维护153.7. 巡检管理153. 7.1.公园巡检154. 7.2.绿化设施155. 7.3.公共设施153.8. 安全监控153.
3、9. 灌溉管理163.9.1. 灌溉时间163.9.2. 灌溉次数163.10. 抢险管理163.10.1.干旱163.10.2.洪涝163.10.3.火灾163.10.4,风灾163.10.5.胡泊污染抢险163.11.监控管理163.12.统计分析管理163.12.1.绿化资源属性查询173.12.2.绿化资源地图查询173.14.1.用户管理183.14.2.角色管理183.14.3.权限管理183.14.4.字典管理181. 14.5.数据库备份管理193. 14.6.日志管理194. 大屏投影系统194.1.概述194.2.技术选择204.2.1.DLP无缝拼接大屏204.3.系统原
4、理234.4.系统组成234.5.系统逻辑结构254.6.主要功能254. 7.显示模式示意图275. 8.大屏系统结构276. 报价预算296.1. 系统平台建设296.2. 大屏建设311 .项目概述1.1. 概述建设绿色的城市，需要大规模园林扩展，但要降低资源、能源和人力需求，需要一个先进的园林绿化数据采集平台。需要采集保存管理和大量检索数据，为园林规划提供数据支持，却不能够加强管理成本和管理复杂性，需要一个强大的数据存储计算平台。必须快速将信息转变为洞察力，便与规划、决策需要有一个数学模型支持的辅助规划决策平台。预防、预警、预案措施有效管理风险，以便于集中精力开展创新工作需要有一个完善
5、的数据挖掘数学模型支持的分析平台。方便右后园林数据与其他平台数据对接交互，需要一个APl开放共享平台。完善和改进服务，提高植保水平，优化工作流程，提高管理快捷性需要一个先进的管理平台。1.2. 数字园林定义智慧园林是集物联网技术、互联网和移动互联网为一体，依托部署在城市园林中的各种传感节点（环境温湿度、土壤水分、二氧化碳、图像等）和有线、无线通信网络实现园林管理的智能感知、智能预警、智能分析、智能灌溉、专家在线指导，为园林管理提供精细化培育、可视化管理、智能化决策等方面技术支持。1.3. 项目简介智慧园林就是运用“互联网+”思维和物联网、大数据云计算、一定互联网、信息智能终端等新一代信息技术与
6、现代生态园林相融合，建立智慧园林大数据库，把人与自然用智慧的方式连接起来，达到人与自然互感、互知、互动，让人们共建、共享智慧园林环境，实现人与自然的对话，充分分享受到园林绿色环境，使人们生活环境更加和谐、更宜居。1.4. 园林现状园林绿化分类复杂，数据统计、更新慢，管理难度大。对于绿地系统的格局缺乏系统考虑，“建筑优先，绿地填空”现象严重。园林绿化规划、建设、管理，各自为政，自成体系，缺乏全局性、系统性、规范性的管理体制。城市园林绿化意识普遍不高，存在“政府热，公民冷”的现象。1.5. 解决方案事前：对资料进行统一获取、更新和管理；实现资料管理的电子化。事中：对园林绿化业务全流程进行精细化管理
7、综合协调园林绿化规划、建设、管理单位或企业，提高园林绿化事件的处置时效；实现对企业的统一考核、评价和信用管理。事后：对业务数据进行统一分析；为领导决策提供数据支撑；面向政府内务、外包服务企业、社会民众提供信息服务的各种资源；引入公众参与，提高市民满意度。2 .系统架构2.1. 物联网概念物联网是通过RFlD、传感器、光学识别、全球定位系统等新一代信息技术，实时采集任何需要监控、连接、互动的物体或过程，采集其声、光、热、电力、化学、生物、位置等各种需要的信息，通过各类可能的网络接入，实现物与物、物与人的连接，实现对物品和过程的智能化感知、识别和管理。2. 2.系统架构通过管理制度、管理手段与管
8、理方法的创新，以新一代信息网络基础为依托，融合空间信息技术、云计算、大数据分析、物联网、3G/4G通信技术等多项前沿技术，构建城市“智慧园林”管理系统，实现“全市一张网，监管一条线，展示一平台”，从而对园林绿化事前、事中、事后的全过程精细化管理，全面提升园林绿化精细化管理水平。物联网应用智慧园林系统 构架可依据物 联网结构分为 三个层次：感 知层、网络层 应用层应用层网络层电僖网/互联网网/ 用络专全市一张网监管一条线展示-平台建立园林绿化基础信息库，实现作业人员、作业车辆、作业标段、外包服务企业、园林绿化资源信息等资料的电子化管理。建立园林绿化“一张图”展示，通过地图将与园林绿化管理有关的绿
9、地、古树名木、巡查人员、执法人员、执法车辆、视频监控、事件信息等资源进行整合，实现可视化动态监管。3.平台功能描述3.1. 公园绿地管理子系统公园绿地管理子系统实现对现代公园、市属公园、镇级公园、小游园、居住区公园、植物园、湿地公园等主题公园数据库信息的管理。做好智能监控等系统的接口视频监控信息在系统中的集成。公园绿地管理子系统的功能包括公园绿地属性信息管理、地图浏览、属性信息查询、图属互查、关联信息查询、视频监控等。3.1.1. 属性信息管理实现公园绿地属性信息的增加、删除、编辑修改等功能。3.1.2. 地图浏览实现在地图窗口公园绿地专题图与地形图、影像图等地图图层数据的叠加显示,地图放大、
10、缩小、全图查看等功能。3.1.3. 属性信息查询实现设置不同的属性查询条件,查询到符合条件的公园绿地的信息。3.1.4. 图属互查在地图窗口点击公园绿地对象,可以查询到该公园绿地对应的属性信息;在属性信息查询功能中查询到以列表形式表示的公园绿地信息后,点击某一公园绿地记录,在地图上快速定位到该公园绿地的位置,并高亮显示该公园绿地的边界范围。3.1.5. 关联信息查询针对某一公园绿地,可以进一步查询到该公园绿地的关联信息，如有关文字介绍、图片、视频、公园管理机构及工作人员信息等。3.1.6. 视频监控与视频监控系统集成,系统中可以视频监控点列表或视频监控点分布图的形式,查询某一视频监控摄像头的实
11、时视频,在条件允许情况下,可以对该摄像头进行云台操控。3. 2.绿化资源管理子系统绿地资源管理主要针对全市的附属绿地、生产绿地、防护绿地、其他绿地等资源的管理。功能包括绿地资源属性信息管理、地图浏览、属性信息查询、图属互查、关联信息查询等。3.2.1.属性信息管理实现不同绿地资源（附属绿地、生产绿地、防护绿地、其他绿地等）属性信息的增加、删除、编辑修改等功能。3.2.2.地图浏览实现在地图窗口分层叠加显示绿地资源分布图（附属绿地、生产绿地、防护绿地、其他绿地等按不同类别分层）、地形图、影像图等地图，以及地图放大、缩小、全图查看等功能。3.2.3.属性信息查询实现设置不同的属性查询条件,查询到符
12、合条件的附属绿地、生产绿地、防护绿地、其他绿地等绿地资源信息。3.2.4.图属互查在地图窗口点击某个绿地对象,可以查询到该绿地对应的属性信息;在属性信息查询功能中得到以列表形式表示的绿地资源查询结果后，点击其中某一绿地记录,在地图上可以快速定位到该绿地的位置,并高亮显示该绿地的边界范围。3.2.5.关联信息查询针对某一绿地资源,可以进一步查询到该绿地的关联信息，如有关文字介绍、图片、视频、管理机构及工作人员信息等。3.3.古树名木管理子系统古树名木管理子系统的功能包括古树名木属性信息管理、地图浏览、属性信息查询、图属互查、关联信息查询等。3.3.1.属性信息管理实现古树名木属性信息的增加、删除
13、编辑修改等功能,古树名木的信息主要包括古树名木的名称、地址、所在区域、主管单位、栽种年代、树种、保护级别等信息，以及照片、登记卡、视频等文件资料等。3.3.2.地图浏览实现在地图窗口古树名木分布图与地形图、影像图等地图图层数据的叠加显示,地图放大、缩小、全图查看等功能。3.3.3.属性信息查询实现设置不同的属性查询条件（按年代、树龄、树种、区域等条件），查询到符合条件的古树名木的信息。3.3.4.图属互查在地图窗口点击某一古树名木对象,可以查询到该古树名木对应的属性信息;在属性信息查询功能中查询到以列表形式表示的古树名木信息后,点击某一古树名木记录,在地图上快速定位到该古树名木的位置。3.
14、3.5.关联信息查询针对某一古树名木,可以进一步查询到该古树名木的关联信息，如有关文字介绍、图片、视频、管理单位信息等。3.4. 园林绿化二维码管理园林绿化二维码子系统是针对公园、风景名胜区、古树名木、行道树等重点园林绿化管理对象,实现二维码的生成、打印、识别、二维码关联对象信息维护等功能。3.4.1. 二维码关联对象信息维护实现重点园林绿化管理对象的增加、删除、修改以及相应信息、介绍文字、图片、视频的编辑管理等功能。3.4.2,二维码的生成实现重点园林绿化管理对象二维码的动态生成功能。将依据重点园林绿化管理对象的核心信息生成二维码,方便将来与二维码关联对象信息查询。3.4.3.二维码打印将生
15、成的二维码连接到打印机进行打印或另存。3.4.4.二维码识别通过扫描二维码,能够识别出重点园林绿化管理对象的核心信息,并可进一步关联查询到有关的介绍文字、图片等信息。二维码识别功能将集智慧园林APP等系统中,提供统一的信息查询服务。3.5.人员管理3.5.1.临时工作人员管理对临时工作人进行增加、删除、修改、导入、导出操作。3.5.3.公园工作人员管理3.5.4.巡检工作人员管理3.6.施工管理3.6.1.公园施工3.6.2.公共绿地修建3.6.3.草地维护3.6.4.森林维护3.7.巡检管理3.7.1.公园巡检3.7.2.绿化设施3.7.3.公共设施3.8.安全监控3.9.1.灌溉时间3.9
16、2.灌溉次数3.10.抢险管理3.10.1.干旱3.10. 2.洪涝3.11. 3.火灾3. 10.4.风灾4. 10.5.胡泊污染抢险3.12. 监控管理3.13. 统计分析管理智慧园林综合分析子系统是依据园林景点、风景名胜区、城镇绿地、古树名木等综合数据,利用数据搜索和数据挖掘技术,实现绿化的查询、统计、分析等功能,并进一步实现园林绿化专题的指标计算、综合评价等功能。3.13.1. 绿化资源属性查询实现设置不同的属性查询条件,查询到符合条件的各类园林绿化资源的属性信息、,并可以进一步查询到关联的图片、文本、视频等信息。3.12.2.绿化资源地图查询在地图窗口的基础底图基础上,可以叠加显示
17、各类园林绿化专题图层,实现地图的浏览、图上点击查询、空间范围查询等功能,并可实现快速的地图定位。3.12. 3.综合统计通过设置统计条件,可以计算得到各类园林绿化专题数据的统计结果,统计结果表现为生成统计报表、统计专题图。3.12.4. 数据综合分析根据园林绿化综合数据资源、决策分析模型等因素,实现包括全市树种分布分析、各项绿地指标计算和变化检测等统计分析功能。分析结果可以是表格形式或是专题图形式。3.12.5. 分析结果导出查询、统计、分析的表格结果可以导出为EXCel表格,生成的专题图可以导出为图片,便于后期的打印或PPT制作。3.13. API接口共享管理3.14. 系统设置3.14.4
18、 用户管理对于登录系统的操作员进行管理，添加、删除、修改、查询、导入、导出登录人员的信息。3.14.2.角色管理管理员可以创建不同的角色对应不同的菜单，可以对角色的增加、删除、修改、查询，每个人可以拥有多个角色，每个角色也可以分配多个人。3.14.3.权限管理管理本系统的访问菜单，可以对菜单进行增加、修改、删除、查询等操作，管理员可以根据不同角色来分配不同的菜单可以达到控制不同的权限，本系统支持多级权限管理，提供“精确到每一项操作”的权限设置，系统管理员可根据实际需要，对不同的用户、用户组和部门进行权限设置。3.14.4.字典管理数据项，用户的标识符、口令，物理文件的名称，物理位置及其文件组
19、织方式等；数据字典的描述是给每一个对象以惟一的一个标识，可以针对每个字典名称可以对其进行添加、修改、删除、查询等功能。3.14.5.数据库备份管理系统支持自动或手动的方式进行数据备份，当有遇到意外时，可将备份的数据恢复到系统中，支持备份文件下载保存，可根据保存的日期进行查询。3.14.6.日志管理管理系统日志，操作记录可以记录使用本系统用户的详细情况，按使用时间顺序显示包括操作员姓名、使用记录类型、操作内容、进出时间及操作员机器IP地址等。可以通过条件查询功能来查看当前的使用系统用户，便于管理员及时了解系统运行状况。检查系统运行的稳定性，提高系统的安全性。4.大屏投影系统4.1.概述在大信息量
20、高数据流以及多种类业务需求的情况下，大屏幕组合显示系统是其中重要的组成部分,能够灵活方便地提供一个内容丰富、准确高效的信息图像显示平台，一个贴近实战需要的综合信息显示界面，能够对各路信号、网络资源和相关资讯进行实时的监控、分析和智能化管理，使监管人员能及时提出预案、方案和决策意见，确保指挥系统的决策、命令能够稳妥迅速地传达执行并反馈，从而保证整个管理系统具有联动性、高效性、完整性。根据园林局规划，我们为园林局设计了一套DLP大屏幕显示系统。园林局大屏幕投影拼墙系统将国际最卓越的高清晰度数码显示技术、无缝拼接技术、多屏图像处理技术、多路信号切换技术、网络技术应用集合为一体，成为一个拥有高亮度、
21、高清晰度、高智能化控制、操作便捷的大屏幕无缝拼接显示系统，并将成为园林局有一个亮丽的景点智慧化智能管理中心大屏幕投影拼墙系统将国际最卓越的高清晰度数码显示技术、无缝拼接技术、多屏图像处理技术、多路信号切换技术、网络技术应用集合为一体，成为一个拥有高亮度、高清晰度、高智能化控制、操作便捷的大屏幕无缝拼接显示系统。4.2.技术选择4. 2.1.DLP无缝拼接大屏DLP是“DigitalLightProcessing,的缩写。它的意思为数字光处理，也就是说这种技术要先把影像讯号经过数字处理，然后再把光投影出来。DLP投影技术是应用了数字微镜晶片(DMD)来做主要关键元件以实现数字光学处理过程。其原理
22、是将光源藉由一个积分器(Integrator),将光均匀化，通过一个有色彩三原色的色环(ColorWheel),将光分成R、G、B三色，再将色彩由透镜成像在DNDo以同步讯号的方法，把数字旋转镜片的电讯号，将连续光转为灰阶，配合R、G、B三种颜色而将色彩表现出来，最后在经过镜头投影成像。DLP技术有如下优势： 低噪音DLP固有的数字性质能使噪声消失，因为DLP具有完成数字视频底层结构的最后环节的能力，并且为开发数字可视通信环境提供了一个平台，DLP技术提供了一个可以达到的显示数字信号的投影方法，这样就完成了全数字底层结构，具有最少的信号噪音。 精确的灰度等级DLP的数字性质可以获得具有精确数字
23、灰度等级的精细的图像质量以及颜色再现。DLP以反射式DMD为基础，不需要偏振光；并且因为每个视频或图像帧是由数字产生，每种颜色8位到10位的灰度等级，精确的数字图象可以一次又一次地重新再现。 反射因为DMD是一种反射器件，它有超过60%的光效率，使得DLP系统比LCD投影显示更有效率。这一效率是反射率、填充因子、衍射效率和实际镜片“开”时间产生的结果。 无缝图像优势DMD上的小方镜面积为16Um平方，每个间隔IUin,给出大于90%的填充因子。换言之，90%的象素/镜片面积可以有效地反射光而形成投影图像。整个阵列保持了象素尺寸及间隔的均匀性，并且不依赖于分辨率。越高的DMD填充因子给予出越高的
24、可见分辨率，这样，加上逐行扫描，创造出比普通投影机更加真实自然的活生生的投影图像。 可靠性DMD已通过所有标准半导体合格测试。它还通过了模拟DMD实际操作环境条件的障碍测试，包括热冲击、温度循环、耐潮湿、机械冲击，振动及加速实验。基于数千小时的寿命及环境测试，DMD和DLP系统表现出内在的可靠性。 具有控制能力由于具有中控系统，所以它可以控制任意一个DLP单元的图像，以及任意组合切换控制。 影像不失真DLP投影技术能利用微镜片提供清晰、正确、不失真的影像。DMD微镜片之间借由紧密地编排，其间隔可小于一微米，因此影像的像素和像素之间几乎无法察觉其缝隙，可以避免影像的像素化(pixellation
25、)和纱窗效应(ScreenDoor)现象。另外DLP的动态对比技术(DynamicBlack),可让画面的暗部细节非常明显。DLP芯片监控并改变色彩的变化，其动态调整的方式让消费者可看到更多暗部细节，最高的对比度可达到6000：1。DLP也可解决模拟电视恼人的烙印效应。 画面明亮DMD微镜片能够将更多的光源带至屏幕上，以提高光效率，不论是家用视听产品或商业简报用途均可提供充足的亮度。而在数码剧院的用途上，其影像亮度更可达到15000流明。 色彩丰富不论是背投电视或家庭影院，DLP投影技术均可提供更为深邃的暗部细节和色调，而DLPCinenIa投影技术更可提供高达35兆的色彩，几乎是现在电影院中
26、模拟投影技术的八倍之多，且全球已有285家电影院采用这种投影技术。其优点是电影所呈现的影像正是导演希望观众所看到的，不会有传统电影母带拷贝的影像变质问题。4. 3.系统原理图DLP大屏原理示意图5. 4.系统组成序号名称描述1投影单元包括屏幕、投影箱体、反射镜、安装部件2内置图像处理卡视频信号、RGB信号的输入显示和控制信号可以分屏显示，也可以跨屏显内置图像处理卡和多屏图形控制器可以任选其一使用，也可以配合使用。3多平图形控制器包括图像处理主机、RGB输出接口、视频接口、可选RGB输入接口等提供多屏幕图像拼接、控制、RGB信号接入、视频信号接入等信号可以信号可以开窗口显示、分屏显示，也可以跨屏
27、显示，并可以漫游、缩放显示。4大屏幕控制软件网络信号接入、图形处理器控制、显示模式设置和调用、投影机管理等。5信号分配与切换设备用于多路计算机信号、视频信号分配和切换4.5.系统逻辑结构大屏幕投影系统介内“用殳处理卡Digicoa0 Q 旗与i信号号1n.IftAIn站：作砧3UPH 计斗机图像处理系统 *1*oo 口 。口。 UI I T I I y1 O S =? /和 hH1 1严一.用户对络系级4. 6.主要功能标准显示功能提供多路信号源在多块屏幕组成的屏幕墙上分屏同时显示；可以全屏幕同时显示多路计算机信号（每路占一个屏幕）；可以全屏幕同时显示多路视频信号（每路占一个屏幕）；多个投影单
28、元上可以混合显示多路的计算机信号和视频信号；任意一路视频信号和计算画面均可以用单屏显示，跨屏显示、独占全屏幕的全画面显示方式进行显示；可以通过计算机软件控制、调整并预设定多路信号的显示模式。特殊显示功能可以将通过网络送来的计算机信号、通过RGB直接插入的计算机信号、视频信号同屏显示，并可以将各个信号窗口进行放大、缩小、位置漫游移动等操作。可以在屏幕墙上全屏幕显示一幅分辨率高达4096X2304的图形具备接入双网络功能。用户内部网上任一计算机工作站均可将大屏幕作为虚拟显示屏使用通过网络方式显示的各种计算机工作站数量无限制，显示桌面可同时在大屏的任意位置、采用任意比例显示在大屏幕投影墙上。可以通过
29、RGB输入卡接入多路计算机RGB信号，在大屏幕上开窗口显示。所有的信号均可以在大屏幕上进行放大、缩小、位置移动等操作支持多用户操作，可以实现多个工作人员通过本地计算机对大屏幕系统的显示模式进行操作。4. 7.显示模式示意图多路计算机信号今月显示1卧计算机信号清尼匕示多路视频信号令层显示计笄机及视频值亏令足最示5. 8.大屏系统结构我们设计的指挥中心DLP大屏幕系统由基于TlDMDTM（数字光源处理系统）技术的50英寸（或60英寸等）DLP一体化投影单元、大屏幕投影控制系统（含内置图像处理器、外置图像控制器、集成控制软件等）及配套设备（布线、底座等）三部分组成。DLP背投拼接墙系统结构图如下：近
30、花，主体DLP大屏幕系统主要由以下几部分组成：DLP拼接墙显示单元(Cubes)：一体化投影单元组合拼接显示屏。在物理上，整套组合显示屏由模块化、标准化、一体化的投影单元箱体叠加组成。每个封闭式投影箱体包括均DLP投影机和多层复合玻璃屏幕，投影机和屏幕以反射成像显示图像，整个箱体采用一次反射技术，整个墙体结构牢固、稳定。信号处理及控制部分(Controller):主要包括DVWNT930网络图像控制器、矩阵切换器及DVWAS3.0大屏应用管理软件。其中DVW-NT930网络图像处理器通过网络连接，传输并合成计算机网络图像，以合适的图像大小/分辨率显示在大屏幕上，同时具有活动视频处理功能，可以
31、在计算机图像的基础上叠加视频窗口，实现漫游、跨屏等功能。结合高带宽RGB矩阵切换器(8X24)和RGB分配器，能够非常方便地实现RGB信号和活动视频信号的灵活组合使用，在组合屏上以任意方式拼接显示多窗口、多图像。视频信号或其他电脑信号可通过电脑网络连接到多屏图像处理器，在大屏幕上以窗口形式显示，窗口可放大、缩小，数量根据网络带宽可任意多少。大屏幕显示系统集成控制软件DVWAS3.O负责控制所有DLP投影单元的图像拼接、色彩和显示效果的调整，选择需要显示的信号和图像。控制系统为全中文WindOWS操作界面，非常方便直观。配套系统设备（框架、底座、大屏幕安装等）包括投影单元底座、配套线缆等。5.报
32、价预算5.1. 系统平台建设所属系统职能划分功能名称单价（万元）功能新增状况数字园林二期调研前期调研5新增需求设计功能设计5新增UI设计UI设计5新增软件开发架构搭建5新增公园绿地管理子系统15新增绿化资源管理子系统15新增古树名木管理子系统15新增园林绿化二维码管理15新增园林绿化二维码管理10新增人员管理3新增施工管理3新增巡检管理3新增安全监控3新增灌溉管理5新增抢险管理3新增监控管理10新增统计分析管理15新增APl接口共享管理5新增大屏系统管理15新增系统设置10新增软件测试15新增系统实施30新增系统运维10新增总计220数字园林二期软件初步预算为220万元。6. 2.大屏建设大屏根据实际尺寸进行报价。
