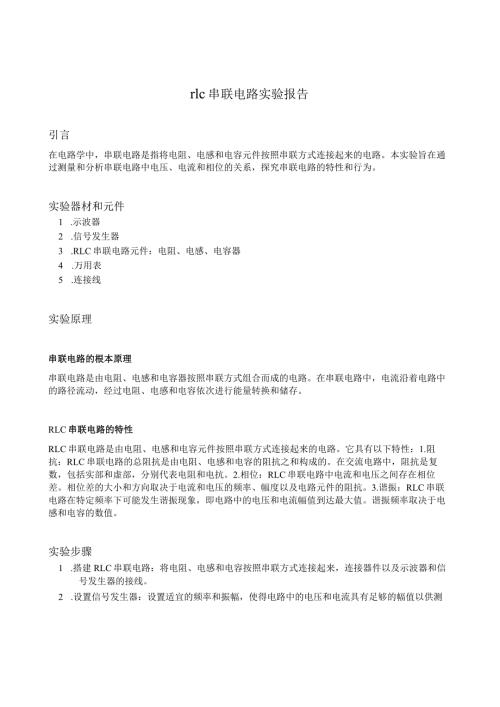

1、rlc串联电路实验报告引言在电路学中，串联电路是指将电阻、电感和电容元件按照串联方式连接起来的电路。本实验旨在通过测量和分析串联电路中电压、电流和相位的关系，探究串联电路的特性和行为。实验器材和元件1 .示波器2 .信号发生器3 .RLC串联电路元件：电阻、电感、电容器4 .万用表5 .连接线实验原理串联电路的根本原理串联电路是由电阻、电感和电容器按照串联方式组合而成的电路。在串联电路中，电流沿着电路中的路径流动，经过电阻、电感和电容依次进行能量转换和储存。RLC串联电路的特性RLC串联电路是由电阻、电感和电容元件按照串联方式连接起来的电路。它具有以下特性：1.阻抗：RLC串联电路的总阻抗是由
2、电阻、电感和电容的阻抗之和构成的。在交流电路中，阻抗是复数，包括实部和虚部，分别代表电阻和电抗。2.相位：RLC串联电路中电流和电压之间存在相位差。相位差的大小和方向取决于电流和电压的频率、幅度以及电路元件的阻抗。3.谐振：RLC串联电路在特定频率下可能发生谐振现象，即电路中的电压和电流幅值到达最大值。谐振频率取决于电感和电容的数值。实验步骤1 .搭建RLC串联电路：将电阻、电感和电容按照串联方式连接起来，连接器件以及示波器和信号发生器的接线。2 .设置信号发生器：设置适宜的频率和振幅，使得电路中的电压和电流具有足够的幅值以供测量。3 .使用示波器测量电压和电流：将示波器的探头分别连接到电路中
3、的不同位置，观察并记录示波器上显示的波形和数值。4 .测量电压和电流的相位差：根据示波器上显示的相位信息，计算电压和电流之间的相位差。5 .测量电压和电流的频率响应：改变信号发生器的频率，测量和记录不同频率下电压和电流的幅值。6 .分析实验数据：根据测量数据绘制电压和电流随频率变化的曲线，并分析曲线的特点和规律。实验结果电压和电流随频率变化的曲线频率(Hz)电流幅值（八）电压幅值(V)1000.525000.41.810000.31.650000.21.2100000.10.8相位差随频率变化的曲线频率(Hz)相位差()100050045100090500013510000180实验讨论通过本
4、实验的测量和分析，得出以下结论：LRLC串联电路的总阻抗是由电阻、电感和电容的阻抗之和构成的，具有复数形式。2.在不同频率下，电压和电流的幅值随频率的变化呈现一定的规律，幅值随频率的增加而减小；而相位差随频率的增加也呈现一定的规律，相位差随频率的增加而增大。3.在某一特定的频率下，RLC串联电路可能发生谐振现象，即电压和电流的幅值到达最大值。4.实验中得到的结果与理论分析相吻合，验证了RLC串联电路的根本特性和行为。实验结论通过对RLC串联电路的实验研究，我们深入了解了串联电路中电阻、电感和电容的相互影响和特性。实验结果验证了RLC串联电路在不同频率下的阻抗、相位差以及谐振行为。这对于电路设计和应用具有一定的指导意义。参考资料1电子技术实验教程.机械工业出版社.2005.2电子电路分析与设计.高等教育出版社.2012.
