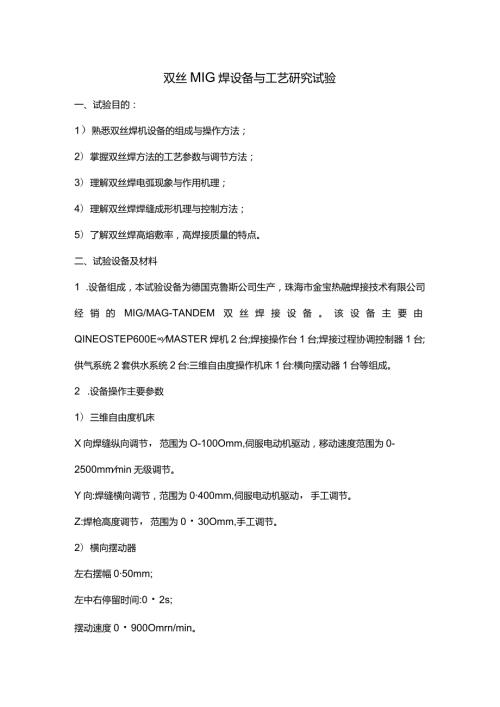

双丝MIG焊设备与工艺研究试验.docx

双丝MIG焊设备与工艺研究试验一、试验目的：1）熟悉双丝焊机设备的组成与操作方法；2）掌握双丝焊方法的工艺参数与调节方法；3）理解双丝焊电弧现象与作用机理；4）理解双丝焊焊缝成形机理与控制方法；5）了解双丝焊高熔敷率，高焊接质量的特点。二、试验设备及材料1 .设备组成，本试验设备为德国克鲁斯公司生产，珠海市金宝热融焊接技术有限公司经销的MIG/MAG-TANDEM双丝焊接设备。该设备主要由QINEOSTEP600EMASTER焊机2台;焊接操作台1台;焊接过程协调控制器1台;供气系统2套供水系统2台:三维自由度操作机床1台:横向摆动器1台等组成。2 .设备操作主要参数1）三维自由度机床X向焊缝纵向调节，范围为O-100Omm,伺服电动机驱动，移动速度范围为0-2500mmmin无级调节。Y向:焊缝横向调节，范围为0400mm,伺服电动机驱动，手工调节。Z:焊枪高度调节，范围为030Omm,手工调节。2）横向摆动器左右摆幅050mm;左中右停留时间:02s;摆动速度0900Omrn/min。3)QINE0STEP600ECO/MASTER焊机焊接电流调节范围:0-600A。
